Zo'n decoder heb je niet nodig! Als je een BluRay speler gebruikt met analoge uitgangen dan heb je alleen nog versterking nodig.
Bovendien maakt die kit gebruik van een nogal middelmatige decoder. Bij Oppo vind je veel mooiere.
John

Bij een bas dipool worden de twee basunits (met de magneten naar elkaar toe) aan de voor- en achterkant van de behuizing geplaatst. De tweede unit wordt dan in tegenfase aangesloten.

John

Boeiend om te zien dat je een buizenversterker gaat maken met negatieve hoogspanning. Dat kan nog spannend worden.

John

Best boeiend die audio boven 20 Hz!

John

Een "geperste" koolweerstand is opgebouwd uit een staafje kool. Daarmee heb je dan een extreem lage inductie. In de jaren '60 en '70 werden de "gewikkelde" koolweerstanden populair. Die zijn met grotere precisie te maken (afwijking 10 of 5%) en door de konstruktie op lange termij...

De A-50 is een veelgebouwd en betrouwbaar ontwerp. Je kunt een complete beschrijving bestellen bij: http://www.hawkaudio.be/downloads.htm

John

Ik lees nogal eens met jullie buizen liefhebbers mee, maar ik zie zelden of nooit een versterker met de 6C33C . :idea: Is die zo moeilijk, of zit ik er dan naast, ooit heel vroeger wel eens het idee gehad iets dergelijks met die dingen te doen. Maar na jullie omzwervingen in buizenland op het forum...

Gebruik NOOIT rioolpijp! Als je dat doet krijg je inderdaad hetzelfde effect als bij de meeste houten kisten: extra resonantie, of beter extreme resonantie. Dat heeft dan te maken met de (ongedempte) massa die in beweging komt.

John

Op die link zie ik geen versterkers! Wél een soort antieke radio.
Ik vraag me wel af wat je met deze vraag bedoelt op een zelfbouwforum?

John

Inderdaad een merkwaardige schakeling. Maar als je die tegenkoppeling er uit haalt (en wat meer lokale tegenkoppeling toepast) heb je al een gebalanceerde ingang. Maar waarom zou je dat doen? Je krijgt er alleen maar wat meer (hogere) harmonische vervorming mee! Die printplaten zien er imho "ma...

C-R-C is de simpelste oplossing en onderdrukt bovendien de silicium eigenschappen van de gelijkrichters.
John

Wat doen al die kathode ontkoppelelco's in de schakeling? En waarom een ECC83? daarmee wordt je bandbreedte duidelijk beperkt!

John

Ik zou dat zeker niet nabouwen. Mijn ervaring met Radford is niet erg positief (instabiel en gaat afhankelijk van de soort belasting makkelijk genereren). Die penthodes zie je so-wie-so niet in modernere schakelingen en die fasedraaier met enerzijds een penthode en aan de andere kant een triode is a...

Een Engels bedrijf levert een DACT stappenregelaar met aangebouwde motor die op afstand bedienbaar is.

John

De P-11 is inmiddels (sinds 1996) opgevolgd door de P-12 en recent door de P-12-2. Inderdaad hebben we een voorliefde voor de ECC88 en nu de opvolger de 6922. Die buisjes zijn oorspronkelijk voor hoogfrequent bedoeld en hebben daarom kleine inwendige capaciteiten. De 6922 is nog wat steviger uitgevo...

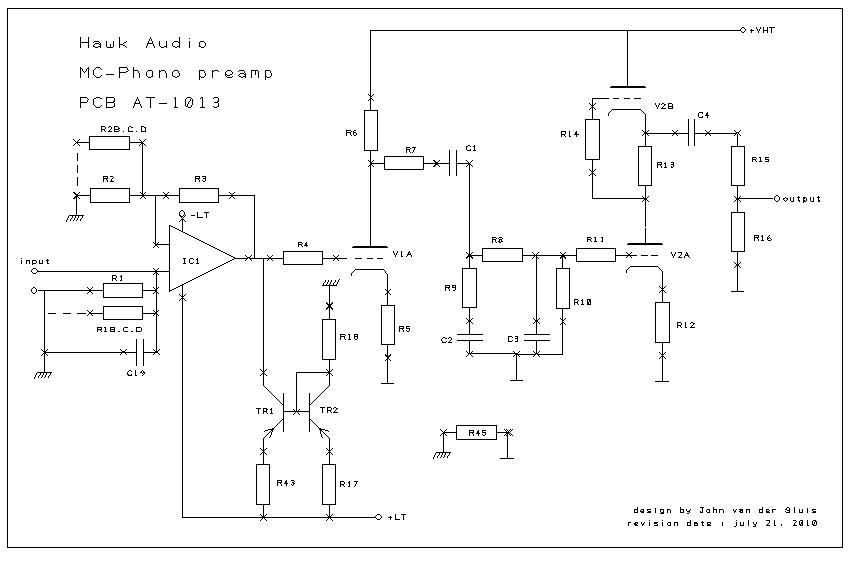

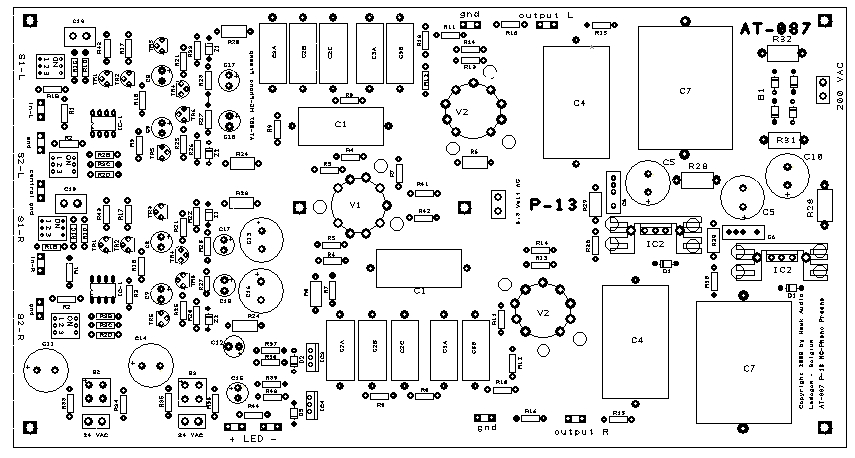

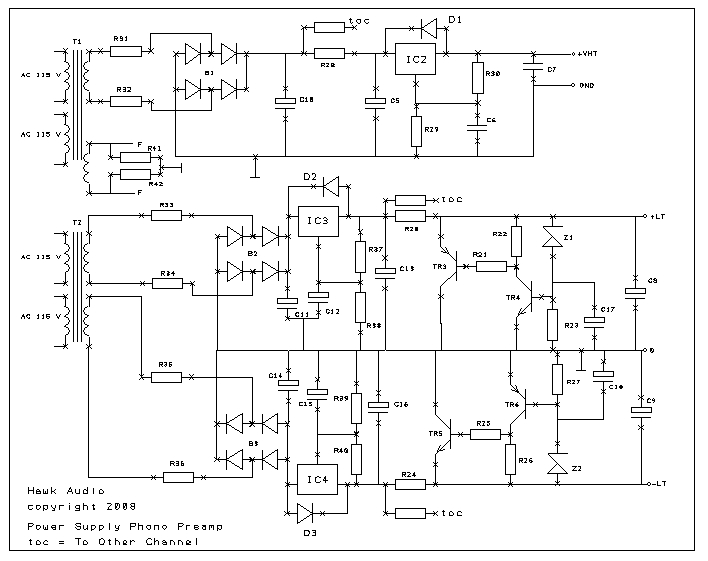

Een phono voorversterker voor MM en MC. Als losse print leverbaar. De schakeling is bromvrij en de ruisafstand is omstreeks 85 dB. De buizen zijn de 6N1P en 6922. John

Merkwaardig dat die versterker pas een paar maanden werkt! Het is een ontwerp van meer dan twintig jaar geleden. En Johan kijk eens op: http://www.audio.nl/news/tips.htm figuur 3 De manier van inschakelen is als volgt: - alles wordt tegelijkertijd ingeschakeld, dus gloeidraad, hoogspanning en laagsp...

Begrijp ik goed dat je hoogspanning apart inschakelt? Dat was niet de bedoeling. In je schema mis ik nog wel een paar weerstanden voor de gelijkrichter. Je kunt ook C14 kleiner maken, bijvoorbeeld 0,1 µF. Dan werkt de servo wat sneller. Overigens is die inschakel-sweep van de luidsprekers nauwelijks...

Je kunt ook een BluRay speler gebruiken met ingebouwde decoder en analoge uitgangen.

John

De versterking wordt ruwweg bepaald door: Rf/R1.
Als je Rf zo laat, dus 22 kOhm, en R1 verhoogt naar 1,1 kOhm dan heb je omstreeks 20x versterking.

John

Gewoon een trafootje inbouwen denk ik.

John

hannesie schreef:

Dan is het mogelijk de verschillen? te beluisteren.

Ja doe dat maar

John

Ik heb kabels bij me

John

vinnie411 schreef:

Bij deze ook een oproep voor mensen die het wel leuk lijkt om een set breedbanders te horen op hun set.

Je kunt ze op mijn set aansluiten (D-123)
John

Condensatoren over de diodes hebben als taak om het afschakelgedrag van de diodes wat te temmen, anders verloopt dit nogal abrupt waardoor er harmonischen tot in de ettelijke MHz gegenereerd worden, hoe sneller de diode hoe meer harmonischen. Die "ettelijke MHz" is wel wat bescheiden uitg...
