Van de EL156 heb ik de data van Telefunken.Als die octal-versie anders is, heb je daar dan een datablad van? Anne Nope, geen datablad. Ik heb ze indertijd wel vergeleken op de AVO en kreeg totaal afwijkende waarden voor mu en steilheid. Dat waren JJs als ik het goed heb onthouden en nieuw-in-doos T...

Ah!buis schreef:

Hoewel de KT88 is wat saai, al zo vaak vertoond
Anne

Nou dankjewel.

Alternatief kan zijn KT120 of zelfs KT150.
Die EL156 nieuwe productie is niet hetzelfde als de originele Telefunken (met Stahlröhrensockel) maar eerder een KT88 on steroids.

Zal wel mosterd na de maaltijd zijn, maar waarom geen EZ80 gepakt?

600 mA gloei en 90 mA anodestroom, moet ruim voldoende zijn.

http://www.radiomuseum.org/images/tubee ... n/ez80.png

Voor de phonogloei zou ik zeker wel gelijkrichten en ook afschermbusjes rond de buisjes daarvan zetten.

Als je niet bang bent voor electronica: Active Filter Cookbook van Don Lancaster. Beregoed boek. http://www.amazon.com/Active-Filter-Cookbook-Second-Edition/dp/075062986X Heb daar zelf veel aan gehad in de tijd dat ik in de SR business zat. Als je meer wilt weten van versterkers e.d. dan kan ik de b...

Ik hoor er net over op een ander forum.

Dirk, je was, net als mijn Wilma, altijd positief en oprecht betrokken bij en geínteresseerd in anderen.

We zullen je missen. Maar waar je nu bent heb je geen pijn meer en is het mooier dan hier.

Rust zacht mien jong.

Yep, simpeler kan bijna niet. Alhoewel ...... ipv. 4 x EL84 kun je ook 2 x EL34 nemen natuurlijk. Om buizen in parallel te laten lopen valt niet mee, er zullen altijd onderlinge afwijkingen zijn, zeker na veroudering. Koop je een matched quad dan blijven die echt niet matched na verloop van tijd.......

"Toverlamp" :mrgreen: Eigenlijk zijn er maar 2 heel belangrijke dingen bij een SE 300B: de uitgangstrafo en de voeding. Alles wat er verder omheen zit (wat niet zo veel is) is smaak. Wees bereid om diep in de buidel te tasten voor uitgangstrafo's, om het even welk merk of zelfs welk type b...

Ah!buis schreef:

Het is me ook niet duidelijk wat zovelen in die KT88 en co.zo goed vinden.
Anne

Nou JA zeg!

Randaarde is niets meer of minder dan een veiligheidsmaatregel (PE of Protection Earth). Voor audio is het vaak een rampzalige voorziening omdat er bij asymmetrische verbindingen een dubbele stroomweg ontstaat voor groundstromen of mantelstromen tussen apparaten. Vandaar dat je in pro-audio wel grou...

Dat moet waarschijnlijk een tweekanaals zijn, voor de stereo? De versterker werkt perfect hoor, het was gisterenavond een leuke luisteravond, maar ik ben nu wel nieuwsgierig geworden. :D Wat denk je trouwens van dit zoekertje ? http://www.kapaza.be/nl/tv-audio-foto-overige/oscilloscoop-plus-probes-...

Ben niet boos hoor, alleen maar verdrietig. :lol: Maar zonder gekheid: ik heb ook een hoop versterkers gebouwd en herbouwd en herbouwd ...... totdat het naar mijn zin was. Al doende leert men. En als je in deze hobby verder wilt, is een scoop en een goeie toongenerator wel onontbeerlijk. Op Marktpla...

Anne heeft me goed begrepen : elk kanaal heeft twee koppelcondensatoren die de voortrap met de eindtrap koppelen. Die koppelcondensatoren heb ik ter hoogte van de eindtrap van plaats gewisseld. Dat heb ik dus voor beide kanalen moeten doen. Dat kan ook alleen maar omdat er geen tegenkoppeling inzit...

Tja, ik heb het allemaal nog geleerd van Ir. Hellings en dr. Blan ......

En ook altijd zo gedaan bij mijn buizenbaksels met doodstille versterkers tot gevolg.

- edit; zoiets dus.

Dank voor de foto's. Ik zie niet zo best, maar meen wel te zien dat de grounds allemaal ergens anders naartoe lopen. Steraardepunt soms? Dat kan zeker problemen geven; je moet locale stromen zoveel mogelijk bij elkaar houden, dus bv. de onderkant van een kathodeweersyand, de bypasselco en de afvlake...

De rode draad van die C is inderdaad de "buitenkant" van de wikkel en komt normaal gezien aan het punt met de laagste impedantie. In dit geval dus de anode van de drivertrap. Maar als ik verder zo lees denk ik dat deze versterker marginaal stabiel is en elk moment tegen oscillatie aanzit. ...

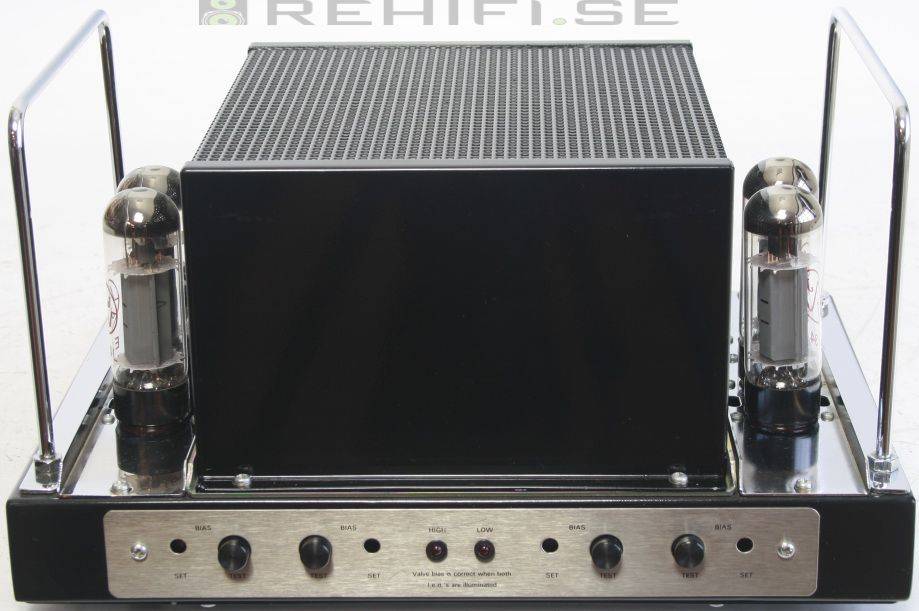

Zoals Radford vroeger ...... beetje lompe vormgeving.

Gezien de kathodespanningen op de eindbuizen kloppen zal het niet van een lek in de Auricaps komen. Toch oscillatie vermoed ik, of je multimeter raakt van slag daardoor......vreemd geval. Ik zou zeggen: trek een scoop voor 50 euro van Marktplaats af, dan kun je zien wat er gebeurt. Het schema is zo ...

Gewoon een ouwe Stage Acccompany versterker op de kop tikken. 8) Hufterproof Highend ©. zoiets als dit? http://link.marktplaats.nl/770178021 is die prijs goed? Dat is ongeveer de eerste SA eindtrap uit 1983 en die kan niet gebrugd worden. Kijk of je een SA800 of SA1600 kunt vinden, die hebben naast...

Gewoon een ouwe Stage Acccompany versterker op de kop tikken. 8) Hufterproof Highend ©. Maar nu het verschil tussen de JVC en de Skytec: het subwaffertje is 4 ohms en je hebt die Skytec versterker gebrugd. Dat trekt-ie dus niet en gaat qua stroom en dus ook qua spanning door den knietjes. Minimaal 8...

Ondertussen wat naar de data zitten staren.Niet echt veel om op te bouwen :( . Wel duidelijk is dat bij aansturen op 't schermrooster de buis zich als penthode gedraagt.Anodestroom (on)behoorlijk onafhangkelijk van anodespanning = hoge Ri.Het enige voordeel wat er nog aan zou kunnen zijn,kan 't nie...

Yup, maar als je gaat tegenkoppelen rondom de buis moet je ook fors meer spanning sturen ......

Dat varkentje is nog niet zomaar gewassen vrees ik.

Dan toch maar een zendtriode gebruiken?

Je hebt sowieso heel andere impedanties met een buisje; een opamp is technisch gezien een veel betere component. Maar dat zoek je dus niet. Die 86 heeft wel een heel kleine roosterruimte, dus onderin de karakteristiek zul je zeker wel wat 2H gaan genereren. Een 88 kan ook wel op 40V ofzo draaien, da...

Klopt Anne, dat was dus ook mijn punt.

Ik weet niet wat er gebeurt als het schermrooster aan het stuurrooster wordt gehangen, eventueel via een wat hoogohmiger weerstand.
Zou dan nog een optie zijn. Misschien dat de FU dan stroom moet gaan leveren .... of de GU gaat dan dicht.
Ik weet het niet.

Relais kun je in serie zetten, alleen is in de DC=kring shakelen weer onhandig ivm. de vonkbrug die kan blijven staan. Dus inderdaad beter in de netspanning schakelen. Maarre ..... nu zie ik in het schema van Anne dat het schermrooster aan plus zovéél hangt, dus de eindbuis staat weer in penthode. I...

Verdomd, zijn die dingen direct verhit?

Tja ....
