:rock: de radio speelt! :rock: nog wel een vraag; doordat de gloei van de buizen in serie staan kan dat gevoed worden met 120V? maar als er dan 1 stuk gaat, gaat de rest ook... kan ik daar nog iets aan veranderen zodat ik onnodige schade voorkom? Er zit toch een voorziening om de netspanning in te ...

de radio speelt!

nog wel een vraag;

doordat de gloei van de buizen in serie staan kan dat gevoed worden met 120V? maar als er dan 1 stuk gaat, gaat de rest ook... kan ik daar nog iets aan veranderen zodat ik onnodige schade voorkom?

een National Gu-382 (1968)

edit; er gaat even iets mis met het toevoegen van de foto...
edit; ah nu staat ie er wel bij... de foto komt via http://www.fotop.net/mikekwok/09112003/100_0003s?full=0 ik mis helaas de rechter selectie knop

Marcel heel erg bedankt voor je uitleg. Ik zal me er nog eens verder in moeten verdiepen, heb geen enkele ervaring met radio, heb me tot noch toe alleen bezig gehouden met het versterken van geluid. En maak jullie geen zorgen, een spaghetti zoals deze zal ik nooit zomaar aan het net hangen. Ik zet e...

In de kringloopwinkel vond ik vandaag een leuke buizen radio. Zo op het eerste gezicht niet veel mis mee. Scheidingstrafotje besteld, leek me wel zo veilig. Op het eerste oog dacht ik 2 vreemde metalen condensators/elco's te zien, maar als ik naar het schema kijk zie ik het dan goed dat dit een soor...

Zit zo nog eens naar het datasheet te kijken maar kan je niet beter voor een 6L6 gaan deze heeft niet die lastige topkap Ook is die 807 eigenlijk bedoeld als zend buis tot 125 Mhz En fender heeft dit al uitgetest. Hoewel de 807 en 6L6 wel dezelfde buis zijn is de 6L6 niet alleen gemakkelijker maar ...

De CD ombouw aan het begin,vergeet het,haalt het niet meer bij de raspberry picore player. Einde CD............................. :mrgreen: een ander optie met de r-pi zou ook nog Volumio kunnen zijn. daar op heb ik nog een interface gemaakt om met OMXplayer video bestanden af te spelen. oh lees nu ...

nu met bijlage bedankt, Aat voor je uitleg. dus wat ik al dacht, je kunt dus een buis nemen die een beter resultaat geeft als fasedraaier, en die dan voorversterken mocht je niet genoeg power hebben. best logisch eigenlijk. die laatste moet ik nog even opzoeken dat is me nog niet helemaal duidelijk....

RPC, ik was het al aan het proberen met de koren_tubes.inc toch lukte het daar niet mee, als ik het pentode symbool toevoeg krijg ik nog steeds een foutmelding. ik heb een screenshot bijgevoegd. bedankt voor het simulatie bestand. hoe kom je aan de feedback weerstand? Anne ook bedankt voor het schem...

nl3prc schreef:

Ik zie dat er in het laatste schema gebruikt wordt gemaakt van transistors en diodes ik ben daar geen voorstander van

buiten in de voeding voor het gelijkrichten

waarom? maak je het hiermee niet extra linear?

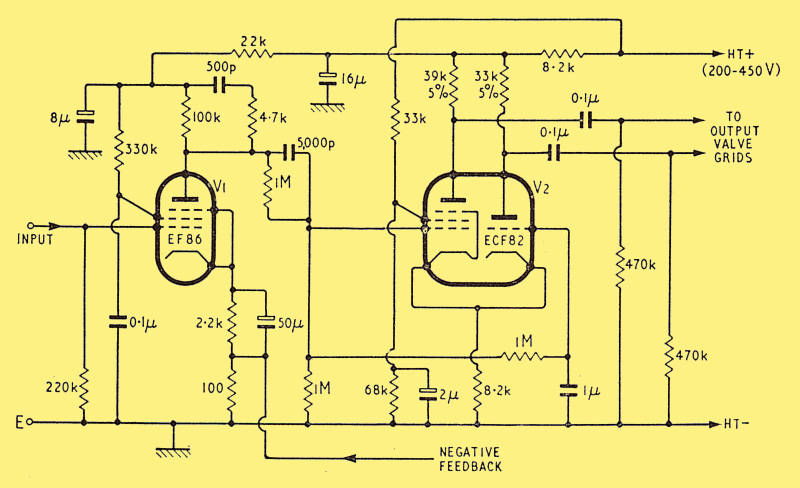

deze kwam ik ook nog tegen:
deze wilde ik ook simuleren maar dit lukt niet. ik krijg de melding dat ik een aansluiting te veel heb op mijn pentode symbool.

overigens mist de feedback nog.... volgende stap...

Bedankt voor het schema! ik zelf had dit (zie bijlage) als laatste bedacht. alleen de frequentie simulatie leek mij niet helemaal juist, of eigenlijk te goed. daarom nog een andere versie gemaakt zonder buizen fase draaier. op de sec. uitgang van de uitgangstranfo meet ik ±10V, is dit juist? ook von...

dit werkt beter!

Die 17x versterking,hoe kom je daar nou bij ? Met een eindbuis die een instelling van -18V op het stuurrooster heb je een spanning nodig voor uitsturen die die 18V tot (bijna) nul terugbrengt.Dan wordt de stroom door de eindbuis nml.maximaal.Bij nog groter sturing wordt het rooster positief en gaat...

Als je de voeding van triode dick overneemt kan je mischien ook wel de versterker zelf overnemen Topkapje Waar heb je trouwens het model van de 807 vandaan voor je simulatie Dat zou zeker kunnen, maar ik wil dit graag snappen zodat ik in het vervolg andere schema's beter kan beoordelen.. of met die...

:? 4x70+250= geen 400 :? Geen grote serieweerstanden naar g2,veranderd de spanning teveel.Stopweerstand van 100 ohm is zat. Een buffer van 10µF is nogal weinig.De schermroosters kunnen in bedrijf wel pieken tot zo'n 40mA trekken. Serie zeners ipv de methode TD verbruikt wel veel minder stroom,mooi,...

Bedankt voor de link met Russische buizen info, die gaat direct in de favorieten! Voor de fasedraaier zijn er 101 mogelijkheden.Kwestie van smaak ,in dit geval niet teveel stroomverbruik en beschikbare buizen. Je zou ook 's kunnen kijken bij TriodeDick z'n project Topcap. http://www.triodedick.com/ ...

6N1P = geen ECC 88 maar een 6SN7GT Fase draaier 6N6P ? weet je het zeker? http://www.radiotechnika.hu/images/6N1P.pdf daarnaast zie ik in het datasheet van de http://frank.pocnet.net/sheets/137/6/6SN7GTA.pdf een MU van 20 terwijl ik voor de 6n1p verschillende waarden terug vind variërend van 30 to ...

de 807, omdat ik de Russische variant heb, maar het datasheet niet kan lezen want deze is in het (hoe kan het ook anders) Russisch.. de 6bg6 en 807 schijnen nagenoeg het zelfde te zijn. van de 807 vond ik op http://www.audiomatica.com/tubes/807.htm goed leesbare curves. Als ik het goed begrijp dan z...

Hallo allemaal, na de hulp van Anne met het maken van de 6bg6 versterker heb ik inmiddels nog een aantal versterkers gemaakt (en gesloopt). Nu is het maken van een 'paint by numbers' natuurlijk erg leuk, maar ik zou graag een stap verder willen. en zelf het schema maken. Ik ben de volgende pagina's ...

Ik heb nu een tijdje naar mijn zelfbouw monoblocks geluisterd en het is zeker een plezier om naar te luisteren ( en met deze donkere dagen ook fijn om naar te kijken) Toch wat onpraktisch om het volume afzonderlijk te regelen en een ingangsselectie zou ook wel handig zijn. Ik heb nog een oude iTube ...

peter11 schreef:

mooie versterker om te zien !, kan alleen het vermogen niet terug vinden wat er uit komt,

als je mijn link bedoeld. wat ik er over terug gevonden heb, maar ook afhankelijk is van welke buis je gebruikt. in triode stand rond de 8w en in UL 12w

ik had mijn oog op de volgende website laten vallen als projectje voor de toekomst: http://diyaudioprojects.com/Tubes/KT88/ misschien ook interessant voor jouw. zeker als een SE versterker je interesse heeft, maar je wilt ook nog verschillende buizen uitproberen. Deze versterker werkt met KT88, 6L6 ...

met welk programma maak je al die mooie schema's toch? maar wat betreft het schema zelf, aan de onderdelen zal het niet liggen, die zijn wel makkelijk te vinden en niet duur. nu de tijd nog.... (eerst andere projecten afmaken)

MarcelvdG schreef:

Mijn favoriete winkel voor antieke onderdelen (waaronder voedings- en uitgangstransformatoren) is Radio Twenthe in Den Haag, http://www.radiotwenthe.nl/ (echte winkel, geen webwinkel).

Jeej! tijd om weer eens in Den Haag langs te gaan.
