Ik ben in het bezit van 4 Valvo A411 triodes . Die zou ik graag eens willen proberen als stuurtrap i.p.v. de ecc 81 in mijn EL3N versterker . Het probleem is dat ik nergens een duidelijk toepasbaar schema kan vinden . Een equivalent voor de Valvo A 411 zou de Philips B 424 zijn . Wie kan me verder h...

PA4URK schreef:

Ook de Chinese gelijkrichter er weer even in maar ik hoor wel degelijk verschil.

Oje....misschien ben je ineens audiofiel geworden
In een versterker met nfb had je vermoedelijk weinig tot geen verschil gehoord , dat is mijn ervaring tenminste .

Die 3K3 en 1K weerstanden zijn rooster-stop weerstanden, die hebben niets met de voeding te maken . In het schema hierboven is al een indirekt verhitte gelijkrichter getekend dat heeft het voordeel dat de spanning wat trager opkomt zoals Robert zegt . Die 5Z4GT mag maximaal 125 mA leveren, die zit d...

Voor alle duidelijkheid, dit is niet mijn project, ik heb enkel gekeken of een GZ32 / GZ37 te gebruiken zou zijn.

Klopt, ik had de stroom te hoog ingesteld , bij10mA blijft er nog wat spanning over.

download/file.php?id=128141&mode=view

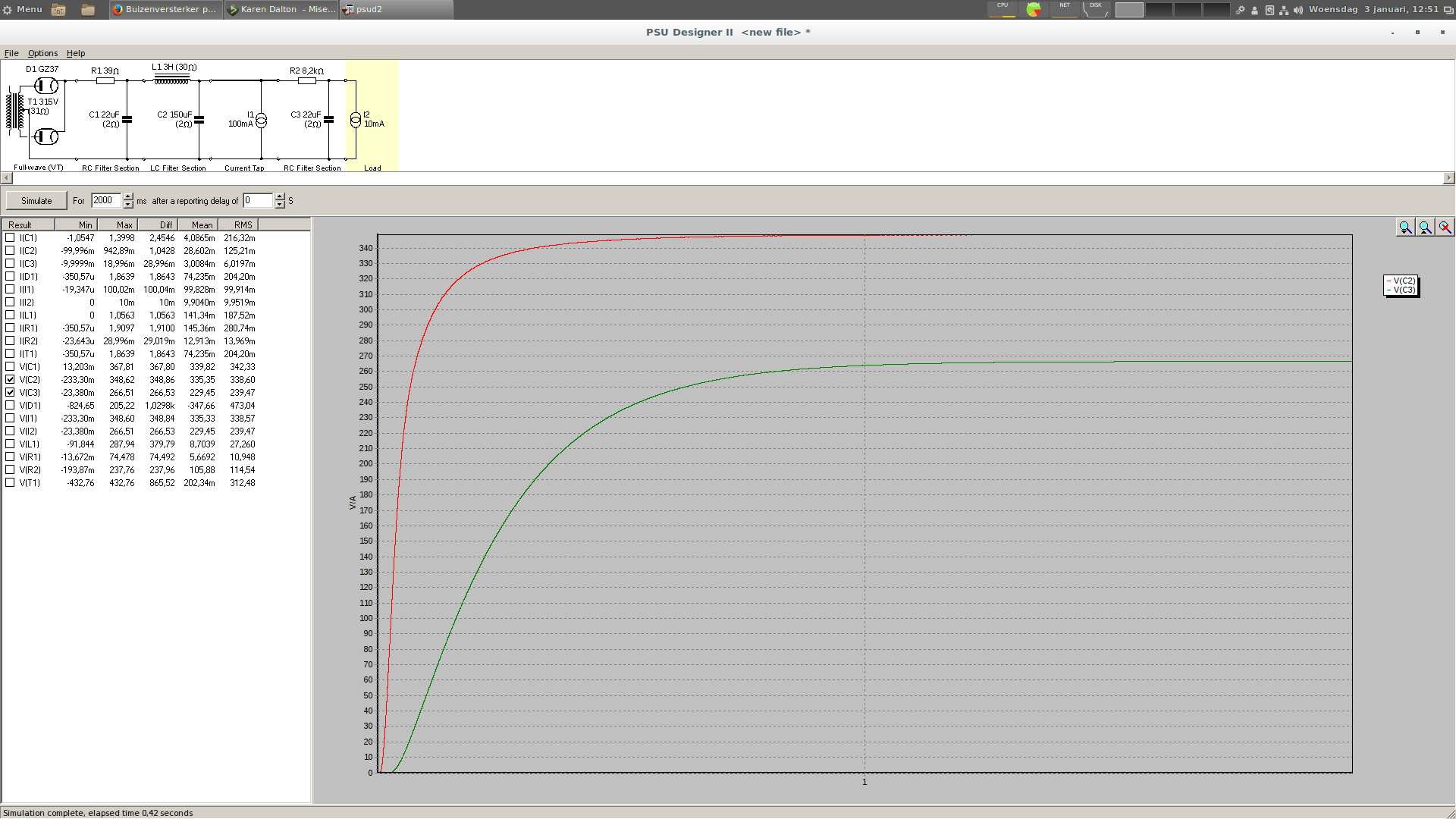

Die GZ32 kan er gewoon in, ik heb het even in psud gesimuleerd .

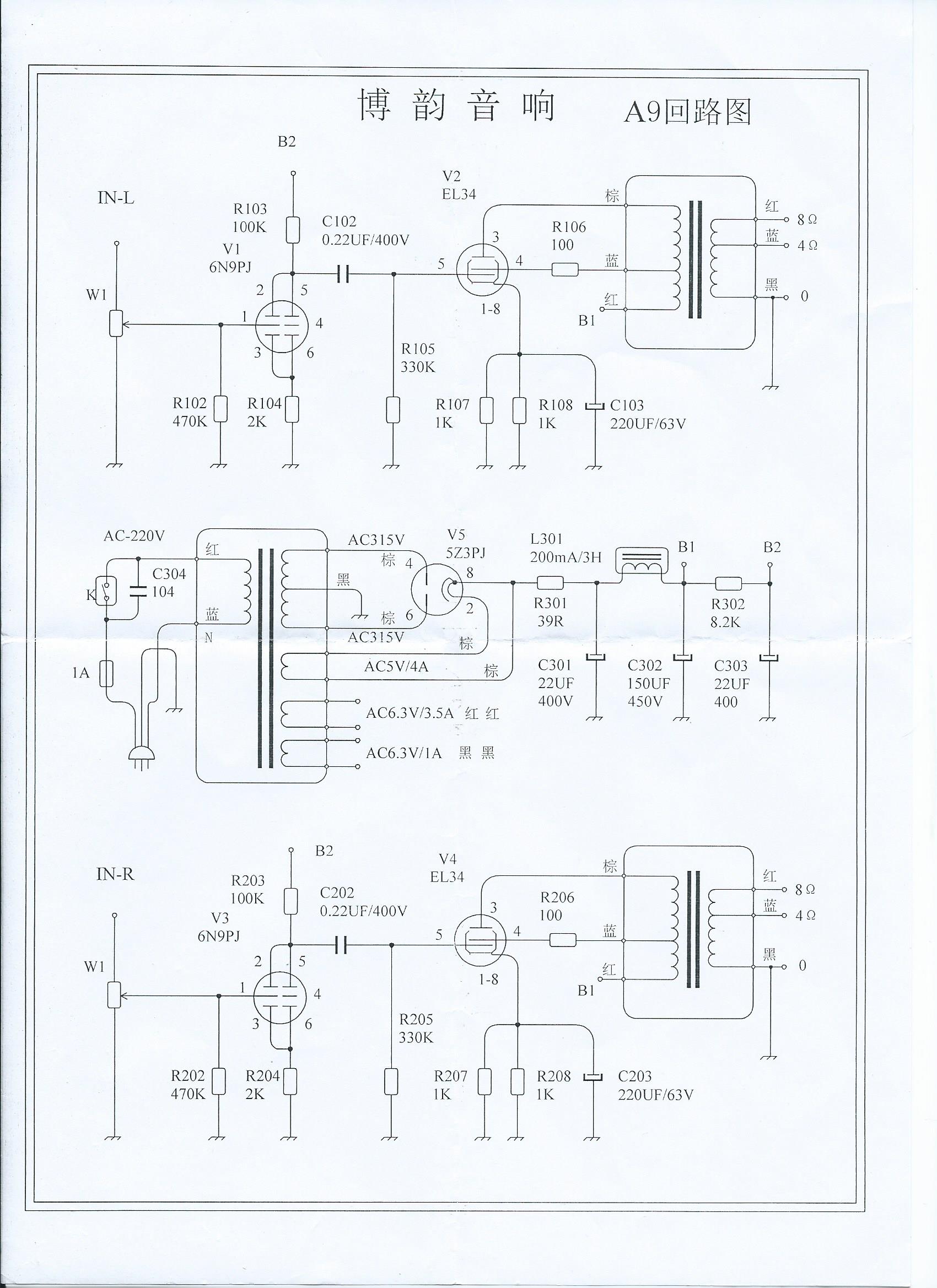

R302 is in het schema 8,2K , dat kan niet dan hou je 0 volt over, dus ik heb 820 ohm genomen .

De GZ34 of de GZ37 zijn de mooiste denken al die audiofielen dat zie je aan de prijzen
Laat ze dat maar lekker denken !
Een gebruikte GZ32 van Wim lijkt me niet verkeerd, ik heb nog nooit slechte gebruikte buizen van hem gekregen (vraag wel naar Philips).

Een gelijkrichtbuis heeft zeker invloed op de klank.
En omdat dit een versterker is zonder nfb ga je dat duidelijk horen.
Als alternatieven denk ik aan de GZ 32 of de GZ 37.
De GZ 32 is echt een hele mooie , een van de mooiste in mijn oren .

Sofa schreef:

Ik wil de bas units van mijn oudere MOA The Pillar ook opnieuw gebruiken.

Dat vind ik nu zonde, dat zijn hele fijne zuiltjes zoiets ga je toch niet slopen ? verkoop ze dan liever en koop voor dat geld woofers .

Anne heeft (zoals meestal ) gelijk wat de tegenkoppeling / stuurbuis verandering in dit schema betreft, die koppeling zit nogal verweven in de stuurtrap .
Als je de tegenkoppeling kwijt wilt dan moet de boel bij nader inzien flink verbouwd worden .

Triode schakeling is klankmatig een upgrade maar het kost wel vermogen, 2X6 watt ipv 2X12 watt .
En als je dan toch gaat verbouwen :
-tegenkoppeling eruit
-ECC81 als stuurbuisje (heeft meer "ballen" dan een ECC83)

Zo, na een rit door de zware regen, kwam ik kwart voor 7 in kurk droog Den Bosch aan om, na eerst gegeten te hebben, het zware spul weer naar binnen te sjouwen. Luister indrukken:Jammer dat ik te laat was om naar de dipool speakers te luisteren. De Illumina's klonken heel goed, hoewel ik niet lang ...

Dat wordt dus op tijd opstaan ..... Ik heb geen idee of dat een match is met mijn versterker die OOOB's maar dat horen we zaterdag wel . Voor mezelf zou ik ook wel een vergelijk met Robert's EL84 versterker willen . Ik zal in ieder geval ook nog een Sennheiser HD650 koptelefoon meenemen die klinkt e...

die zit er voor ontstoring mocht er een vonkje onstaan bij uitschakelen

Leeuwarden schreef:

Hoera! Diana Kraaloog! Ik ben erg benieuwd hoe men de Holton gaat vinden!

Kraaloog .......gatsie, ik neem wel wat tegengif mee
https://www.youtube.com/watch?v=qG5AZIRMvRo

Ik begrijp dat je met metingen grip probeert te krijgen op "klank" Maar uiteindelijk geeft luisteren de "doorslag" :wink: Nadeel van die methode is is dat ie willekeurig is. Van de 100 condensatoren is er gehoormatig eentje het beste. Op voorwaarde dan dat klankverschillen ook o...

Ik begrijp dat je met metingen grip probeert te krijgen op "klank"
Maar uiteindelijk geeft luisteren de "doorslag"

Afgezien van het feit dat je condensatoren toepast met de juiste specs begrijp ik dat meten helemaal niet , het gaat er toch om hoe het klinkt in de audio ?

270 lijkt me prima
Maar wat ga je daarna meten ?

EL84 PP .JPG In dit schema zie je dat de kathodes van de EL84 elk hun eigen weerstand en condensator hebben . De 1300uF in dit schema is niet goed , neem daar gewoon die 220uF die Rob voorstelt . Let wel, de stuurbuis in dit schema is een ECC81 dus gewoon de stuurtrap/fasedraaier aanhouden uit het ...

Bouw gewoon eerst dat DHT Rob schema maar en ga luisteren .
Als je dan tevreden bent is het goed en als het beter moet dan kan dat ook .

Tsja , er moet natuurlijk wel iets van capaciteit in

De huidige stand :

Wat Anne zegt over de kathode weerstanden is beter , en wat nog beter is om met negatieve bias te werken dan kun je de EL84 onafhankelijk van elkaar perfect instellen, dat werkt echt heel mooi en de versterker klinkt dan ook strakker . De EL84 zullen als ze gelijk zijn dat na verloop van tijd niet m...

Toch weer terug naar de eerste opzet van de voeding met een 4,7 uH C tussen de smoorspoelen .
Ik miste "iets" moeilijk te omschrijven exact wat maar het is gewoon mooier, completer zo .
