Ik heb inderdaad wel wat BD139 liggen en zal die mettertijd wel selecteren op (zo hoog mogelijke) HFE zoals je vorige week schreef.Pjotr schreef: ↑wo 04 okt 2023, 13:25

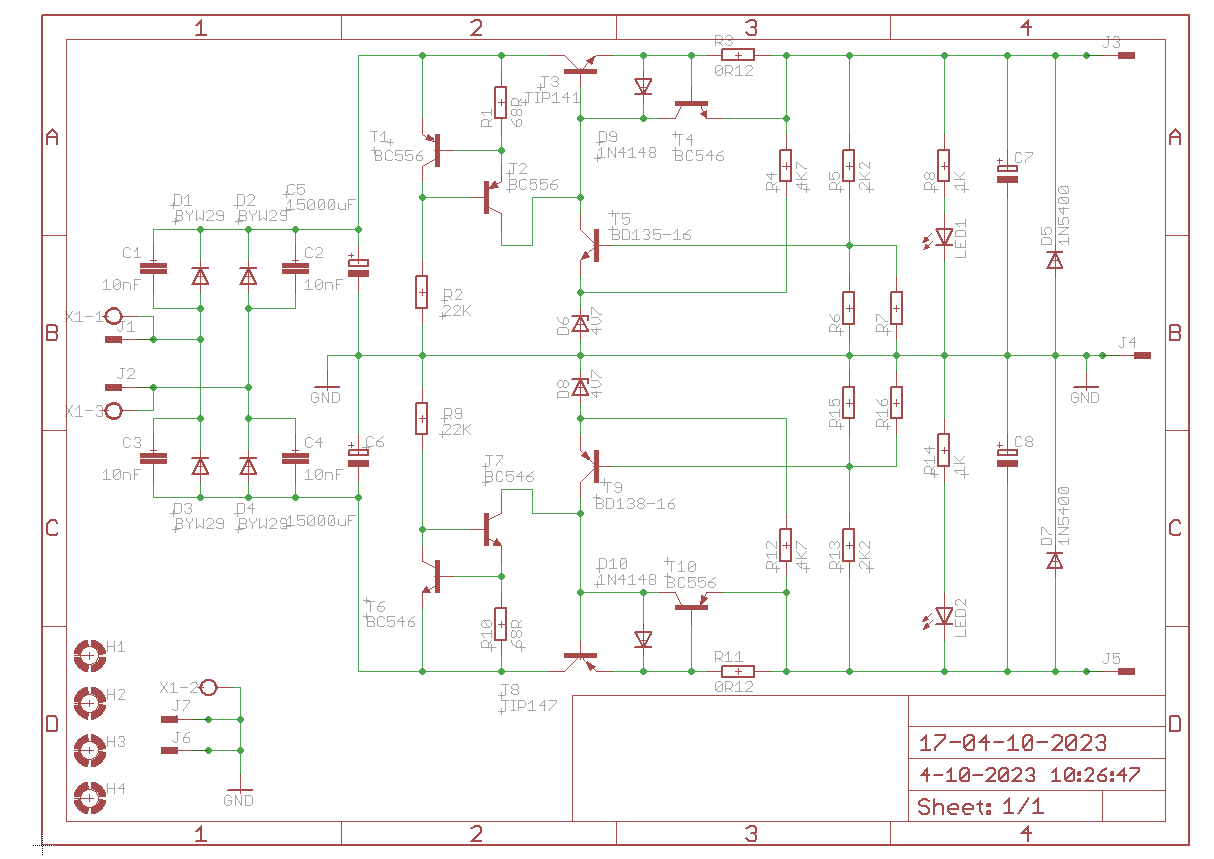

Ziet er zo te zien wel goed uit Ray. Zou voor de BD135 wel een 137 of 139 nemen als je die hebt liggen of EOO die ook heeft liggen. Die kan wat meer spanning hebben. Verder is 1K in serie met een LED wel wat veel stroom voor een moderne LED. Die is met een paar mA wel tevreden. Die 1K die ik getekend heb is voor een minimale belasting van de voeding zelf als hij verder niet belast wordt.
Met die 1K weerstand in combinatie met led zal ik dan wat moeten experimenteren.
Ik heb nog wat led's van rond de 40 jaar oud die niet veel doen bij een paar mA.

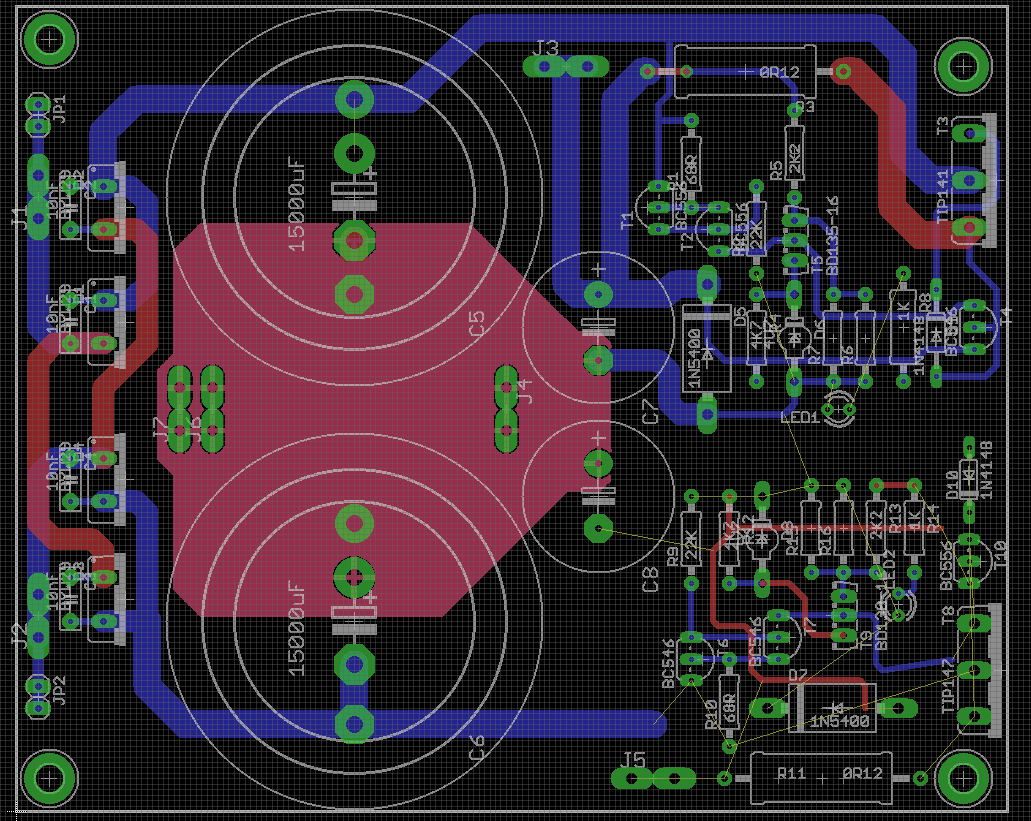

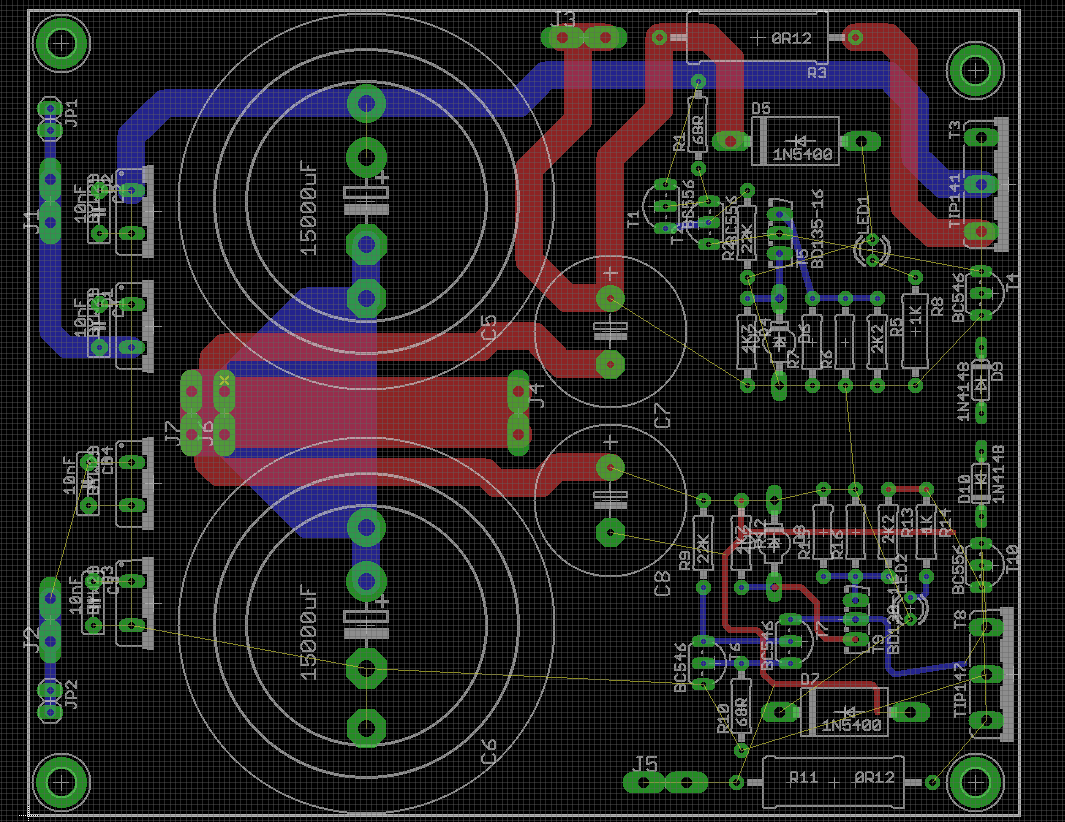

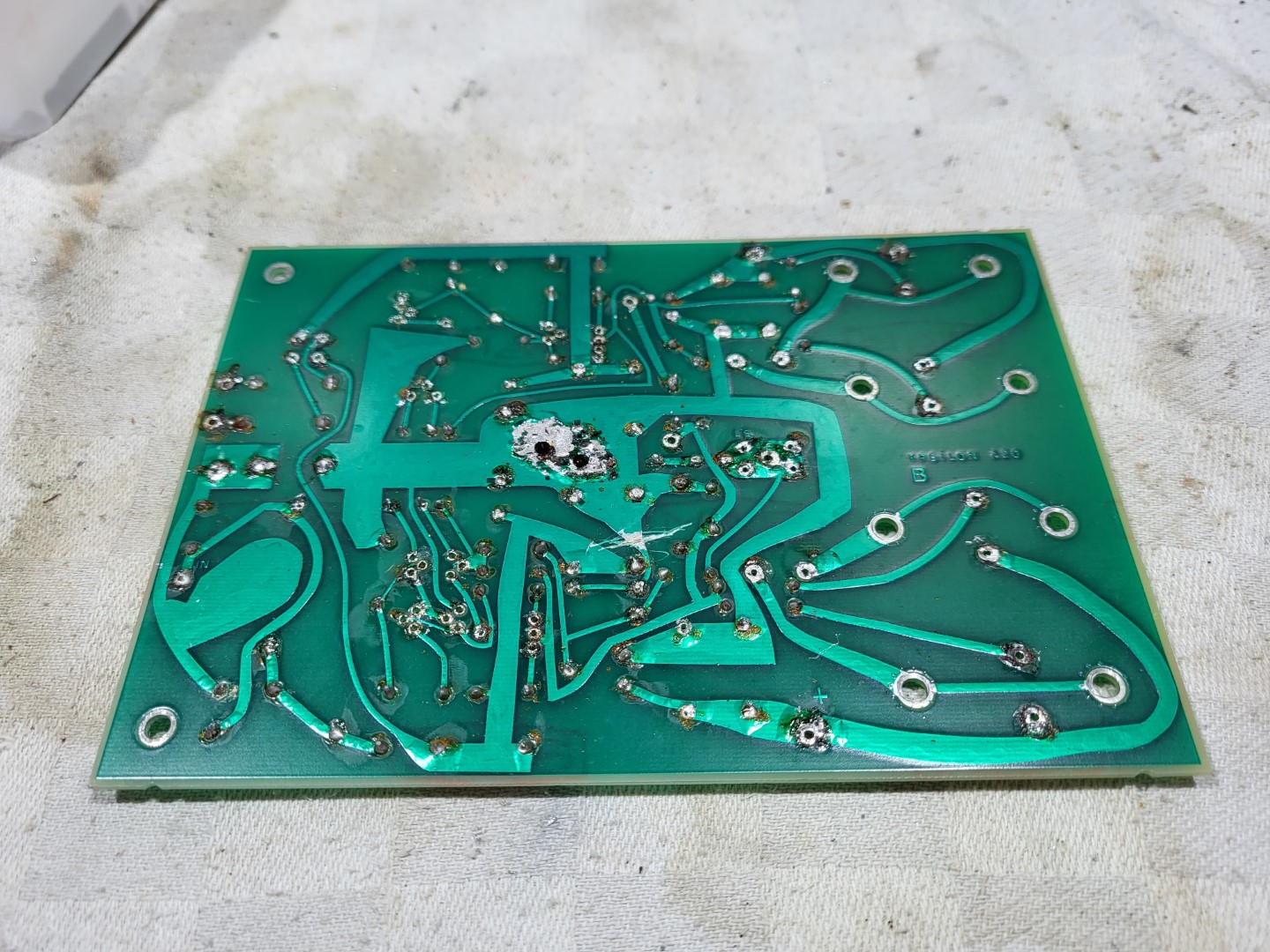

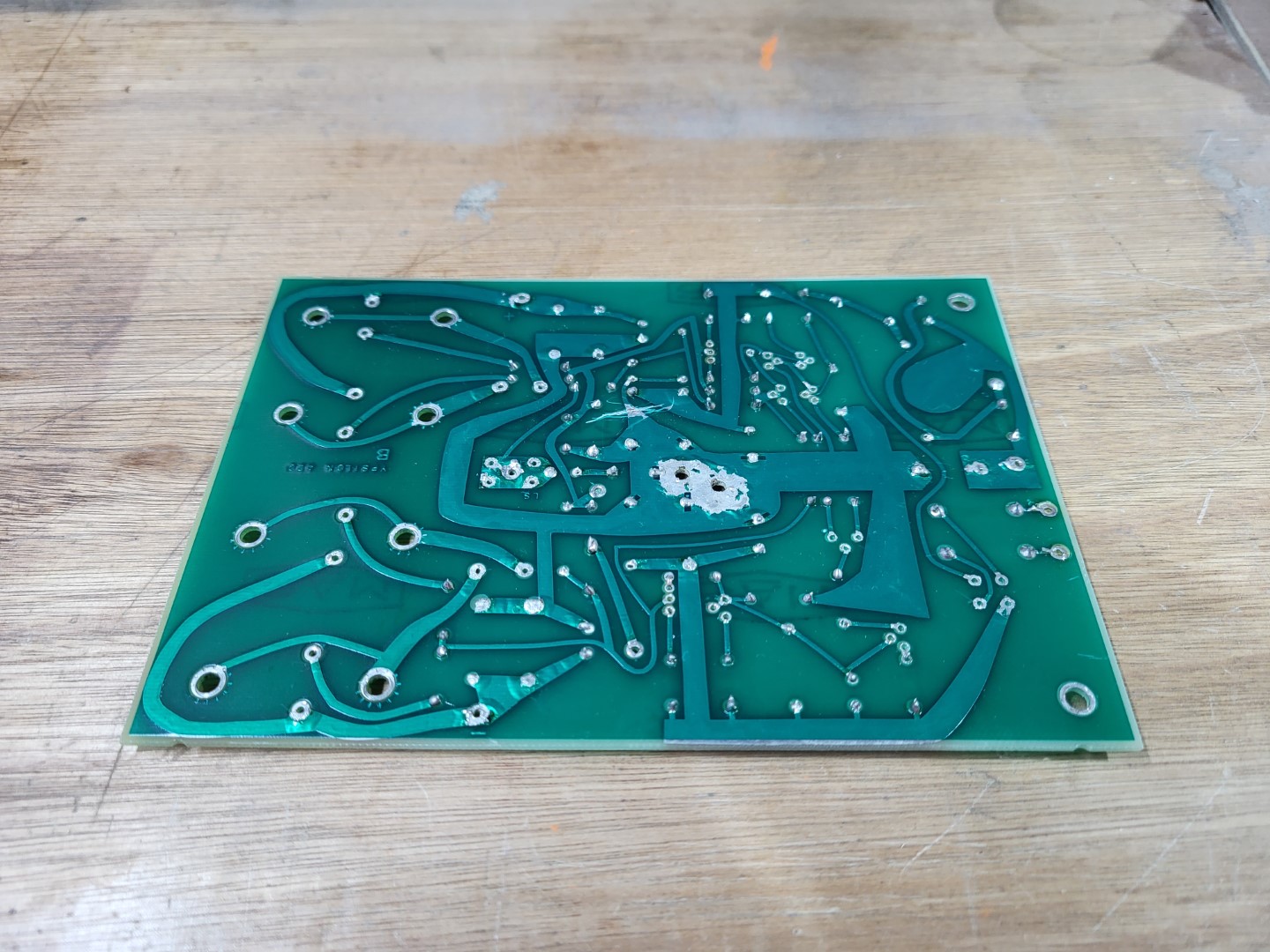

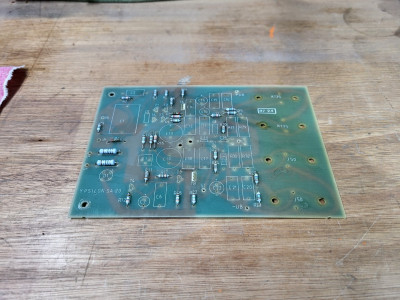

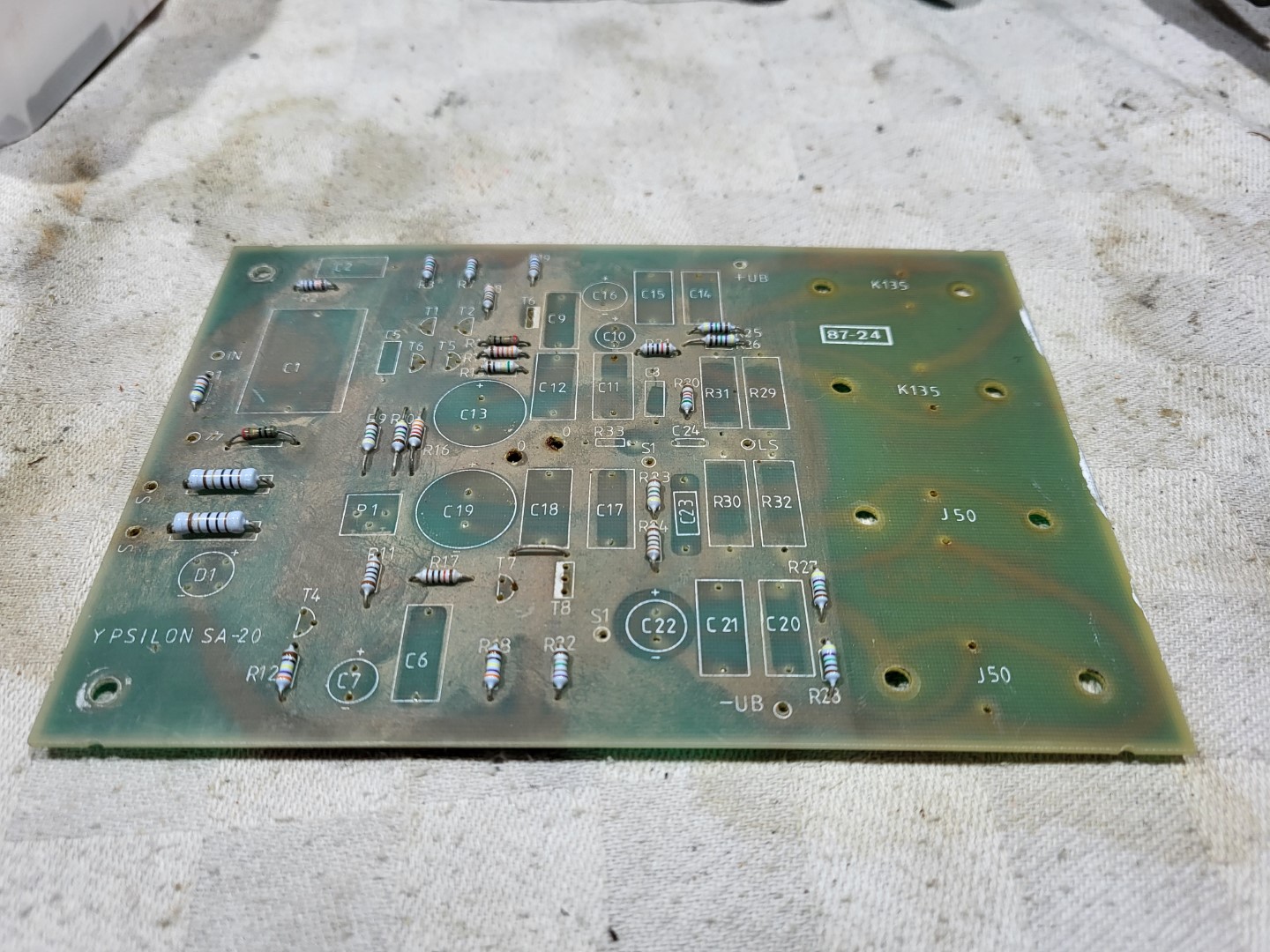

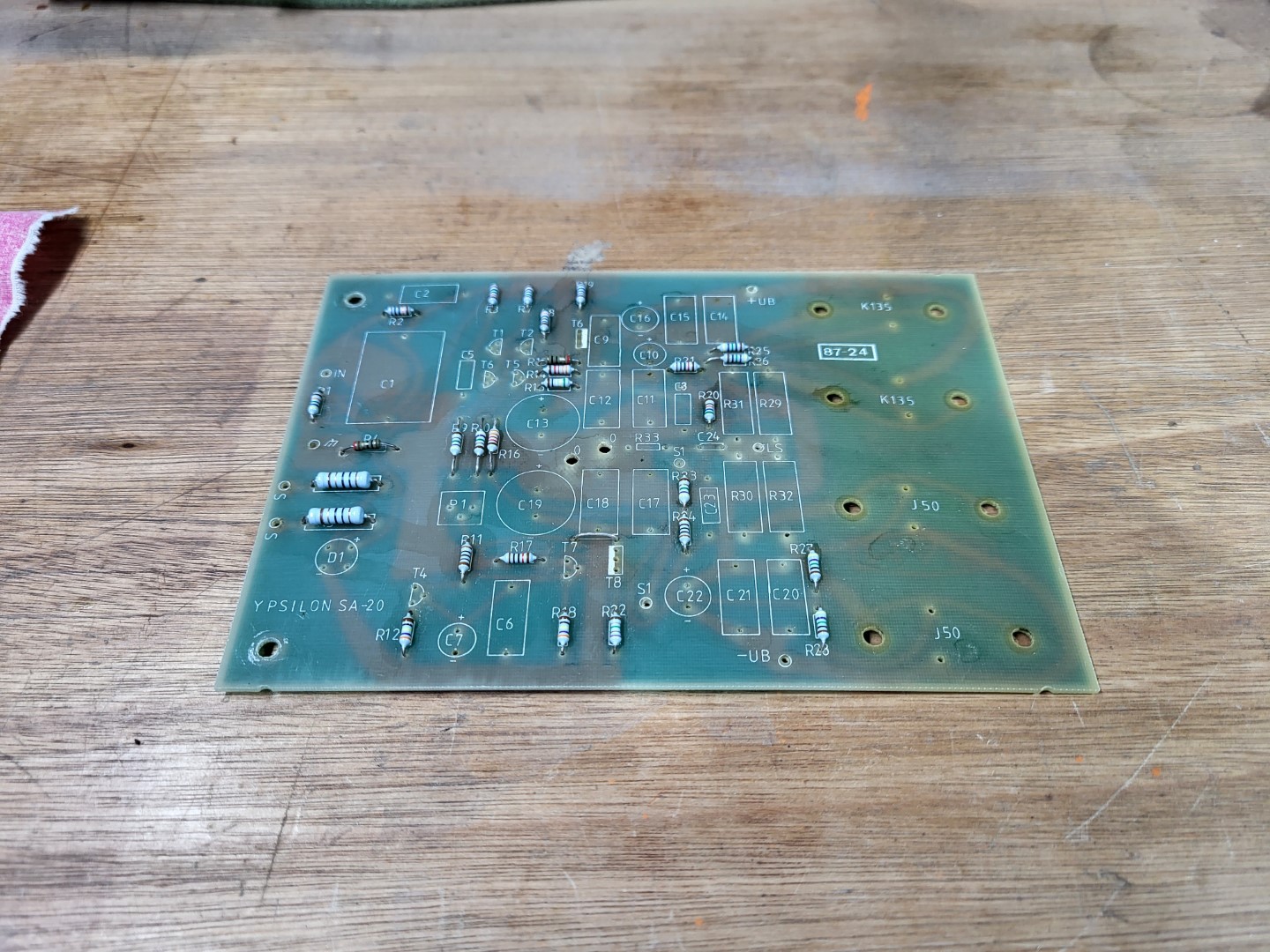

Allereerst, als je met TH werkt leg je in principe zoveel mogelijk de sporen aan de onderkant en trek je het aardvlak aan de bovenkant. Dan fungeert het aardvalk ook als afscherming tussen "bedrading" en componenten. Hier niet zo heel spannend maar dat is het principe. Verder het Gnd-punt van de versterker vlak bij de elco's C5/C6 leggen: Dus J4/J7 tegenover J6. Dan de Gnd aansluiting van C7 en C8 weer vlakbij J4/J7. Die dus ook verplaatsen. Nu lopen er geen noemenswaardige stromen neer door de ground van de rest van het regelgedeelte! Om kromtrekken van de print te voorkomen leg je ook een Gnd fill aan de onderkant. Dus zoals het er nu uitziet maar dan aan de onderkant. Dan het midden van trafo direct alleen aan C5 en C6: Dus een driehoek tussen de elco's C5 en C6 en J6. Daarmee elimineer je zoveel mogelijk gelijkrichterstoring richting versterker. Die driehoek kun je aan de onderkant maken. De Gnd aansluitingen van C5 en C6 naar J4 4n J7 maak je dan aan de bovenkant. Als je J6 dubbel uitvoert kun je met aparte fastons de trafo aansluiten. Hoef je geen 2 draden in 1 faston te proppen. De - van de speakers mag je gerust op de versterkerprint zelf aan sluiten.

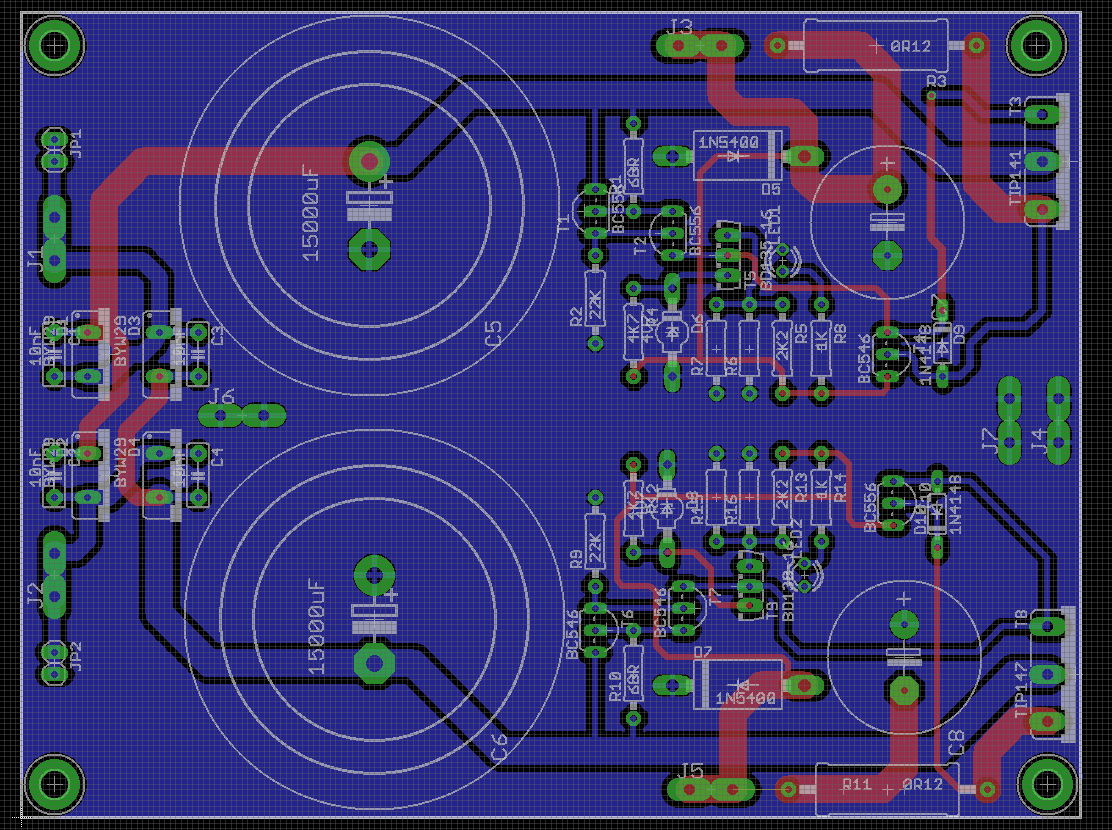

Helemaal goed zo! En als je straks boven en onder de aardvlakken er slim overheen trekt als opvulling komt het helemaal goed. Moet je maar bekijken. Dit is geen SMPS HF materie, dus die extra aardvlakken zijn dan meer cosmetisch dan functioneel.

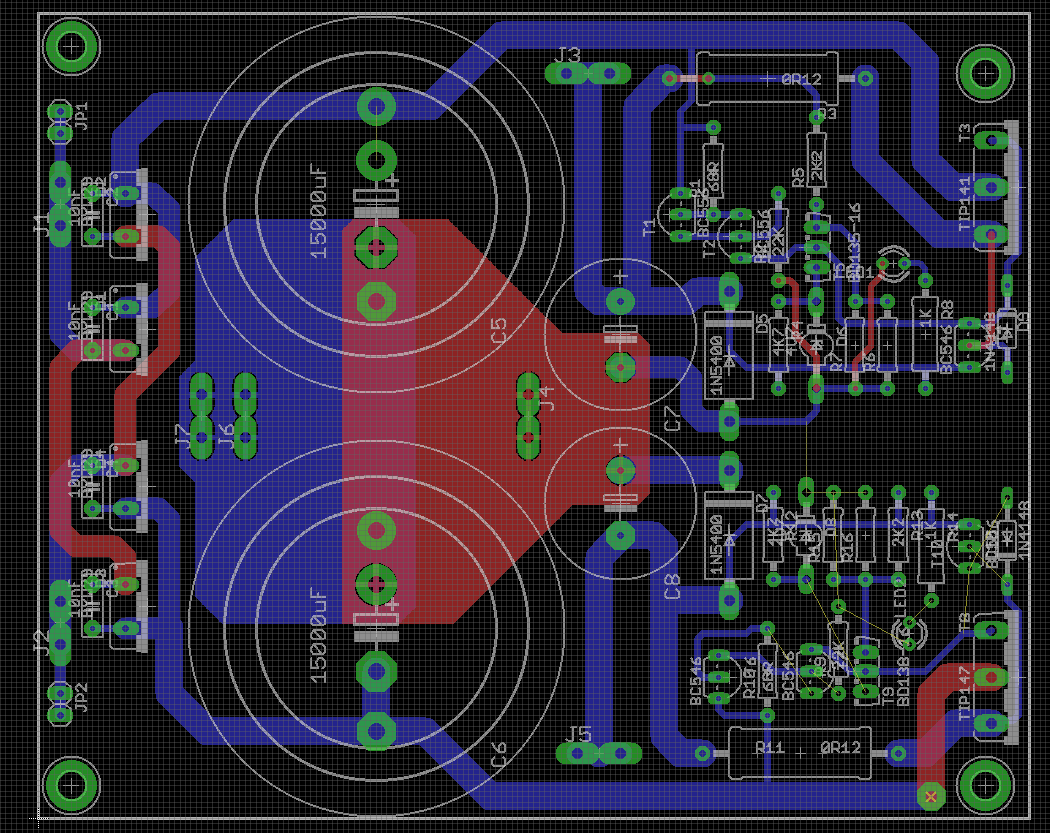

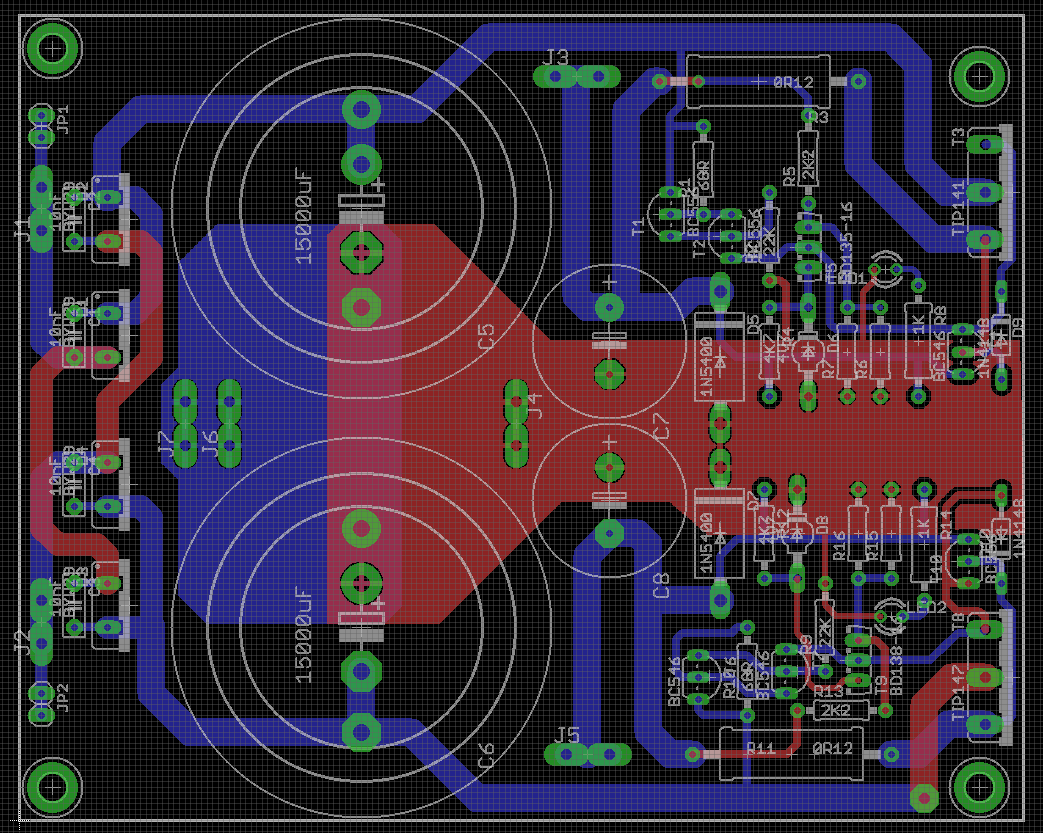

Je mag zo'n vlak nooit laten zweven i.i.g. In dit geval kun je het vlak naar de versterker wat aan J4 zit, zowel boven als onder helemaal naar rechts doortrekken. De overige aansluitingen van zener etc. komen dan automatisch aan de 0V. Naar links kun je dat met het vlak doen wat aan de trafo 0V zit. Wel belangrijk: Zorg dat je met je vlakken 1mm van de rand van de print weg blijft. loopt het tot de rand dan krijg je bij het zagen van de print in de productie een rand blank koper die gaat oxideren.
R9 moet natuurlijk R13 zijn. Heb het even gecorrigeerd.
