Oh ja, bij het nameten bleek de as toch mooi recht op het front te staan. Door met kleine pootjes de speakers iets achterover te kantelen kan ik nu ook goed op de bank luisteren ipv ervoor.

Zo ... nu inmiddels 10 jaar later en is er een hoop gebeurd. Tijd voor een update. Zo'n 5 jaar geleden heb ik het filter opgebouwd met mooiere componenten. Een fraaie condensator voor het hoog (Audyn plus) genomen. Eerst schrikken want zo'n ding moet echt inspelen (voor het inspelen lelijk schel), d...

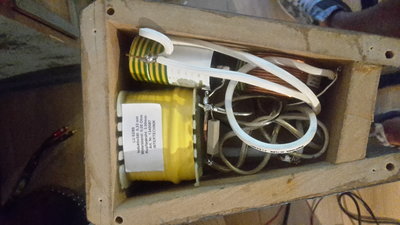

Niet zoveel ruimte voor een grote spoel en cap. Dus het werd proppen ...

Oh ja, ik zou het leuk vinden als iemand een meetset meeneemt zodat ik die speakers eens door kan meten.

MArco

In principe kom ik ook, met spullen die ik deels al eerder had meegenomen. Maar ... alles is verbouwd en klinkt als nieuw ;-). Uit de afdeling zelfbouw neem ik mee - Streamer - De loden luidsprekers met aangepast wisselfilter en andere voeten - Pass DCB1 in een eigen variatie - Naar JLH1996 30W klas...

Ga ik proberen deze week even te doen, moet daarvoor de oude brakke laptop even aantrappen...

Dat zou geweldig zijn!

Vandaag herinnerde ik me dat ik e.e.a. ook in Boxsim had gezet. Dus oude laptop opgegraven, en ja hoor het project stond er nog in. Eerst maar eens de simulatie bekeken van het filter zonder de bovengenoemde "missing link" (dus met fout). Die ziet er prima uit, maar lijkt niet zo goed op d...

Ik heb nog het originele artikel liggen waarin het ding beschreven wordt. Als je belangstelling hebt kan ik het wel scannen (stuur dan maar een pbtje). Overigens gebruiken mijn loden luidsprekers ( http://forum.zelfbouwaudio.nl/viewtopic.php?f=3&t=18440 ) dezelfde weergevers en een vergelijkbaar...

Sommigen waren erbij dat tijdens het meten van mijn loden luidsprekers een nogal force onbalans in de kanalen werd vastgesteld. Middels de bekende kabelwissel werd de oorzaak gelegd bij de versterker combi. Vandaag ff uitgezocht. Het bleek de DCB1 en niet de JLH. Ik had in het ene kanaal een jumpert...

Mijn ervaring is dat een 2weg filter waarbij de drivers in serie staan ipv parallel erg lekker kan klinken. Ik hoorde Wouter zeggen dat de optelling te laag naar beneden wees en dat daarom de kast op een gegeven moment op een stoel gezet werd. Ligt die optelling met genoemde wijziging nu ook wat ho...

Voor mij was het hoogtepunt van de dag toch wel de meetsessie door Wouter. Erg leerzaam en erg leuk dat mijn loden luidsprekers het slachtoffer waren. Inmiddels zijn er in dat draadje ( http://forum.zelfbouwaudio.nl/viewtopic.php?t=18440 ) dus nieuwe ontwikkelingen te volgen. Jan, weer hartelijk dan...

En we gaan weer verder met de foto's :-" Wat dit nou is, zou er een bouwtopic over zijn ? IMG_0762.JPG Volgens mij is dit een hele zware JLH. IMG_0764.JPG Ah, die bovenste is mijn squeezebox anex USB-DAC. 't ding bestaat uit een Wandboard, waveIO en een tda1543 DAC gebaseerd op het volgende sc...

Zo, op de luisterdag 2014 hebben we de speakers eens doorgemeten. Of eigenlijk Wouter heeft dit gedaan. Hartelijk dank! Meest opvallende uitkomst van de meeting: de tweeter staat te zacht. Dat verbaast me niks, ik ben allergisch voor teveel hoog en laat dan nu vaak in moderne opnamen zitten ... Anyh...

Buiten?
Dan kan ik m'n zelfbouw draaitafel ook nog we meenemen ...

Marco

Heehoo, Ik ben nu nog een beetje krakkedeukig, maar hoop za voldoende fit te zijn om langs te komen. Voor deze gelegenheid wilde ik mee slepen een complete set bestaande uit: - de loden luidsprekers (te veinden op dit forum) - jlh 1996 high power variant - dcb1 buffer - knijpdoos/ usb dac (een zelfb...

Kijk maar eens op de site van Tony Gee voor een condensator vergelijk (is subjectief maar je ziet wel gelijk de mooie condensators voorbij komen, de scores kloppen ongeveer wel). Pff, zou die kerel nog wel eens naar muziek luisteren ipv naar condensatoren. Anyhow, lezenswaardig spul. Ik ben maar ee...

Je zou er ook voor kunnen kiezen te investeren in Jantzen Wax coils... Zeker de 16AWG en 14AWG zijn nog behoorlijk betaalbaar te noemen. Welke waardes heb je nodig? Tevens zou ik dan ook eens kijken naar de serie condensator voor de tweeter, daar valt vast ook wat te winnen. Groetjes Walter Ja, kop...

Het is natuurlijk wel saai als luidsprekers 'af' zijn. Dat kunnen we niet hebben. Net bedacht ik me dat ik het wisselfilter heb opgebouwd met 'ordinaire' luchtspoelen. Zou het geen goed idee zijn om de wikkelingen vast te leggen mbv dompelen in kunsthars of paraffine ofzo om de microfonie te vermind...

Ziet er indrukwekkend uit, helaas heb ik deze zaterdag niet gehoord of zelfs maar gezien. Groetjes Walter Dank, helaas was ik er zaterdag maar heel kort. Ja dan ongeveer een half uurtje de tijd om ze te spotten. Ik hoop volgend jaar gewoon de hele dag te komen en de boel wat langer op te stellen. M...

Daarna zijn de speakers gewisseld voor een set speakers bekleed met lood. Dit waren kleine vloerstaanders die ongeveer 60cm hoog waren en een enorme ruimte lieten horen. Ondanks dat de speakers te laag stonden was het geluid aangenaam met voldoende detail. Ik vond dit de ontdekking van de dag! Dank...

Na de berekening van de kast mbv winisd heb ik 'm gebouwd en alleen de basspeaker erin geplaatst in een tijdelijke baffle. Vervolgens de impedantiecurve gemeten om te kijken of model en werkelijkheid goed overeenkwamen en eventueel de lengte van de bassreflexpijp en/ of volume wat aan te passen. Gel...

Hierzo dan de beloofde foto's.

Op de afgelopen ZBA2013 was ik maar kort aanwezig. Enkelen hoorden daar mijn met lood beklede luidsprekers. Sommigen vroegen zich af hoe ze waren gemaakt. In dit draadje een beschrijving en wat foto's. De speakers zijn kleine vloerstaanders, afgestemd op mijn favoriete luisterpositie (op de grond te...

Daarna is er nog een poging gedaan om de eindversterker uit te wisselen met de versterker van de eigenaar van de loden speakers. Helaas is daar tijdens het aansluiten iets fout gegaan en weigerde het rechterkanaal dienst. Ik hoop dan ook dat de fout snel gevonden is en dat het mee valt. Wel jammer,...

Hallo, Even vloeken in de kerk: de kwaliteit van 'standaard din-pluggen' is veel hoger dan die van 'standaard tulp'. Een dinplug met chassisdeel zit zo in elkaar dat ie 'altijd' goed contact maakt (klein contactvlak met hoge druk). Als je gewoon een goeie kwaliteit van Neutrik ofzo neemt is verguld ...
