Mijn gerbers zijn verdwenen, gewoon overtekenen met een modern CAD-pakket dus, veel succes, je kan beter verder gaan op https://www.circuitsonline.net/

Ik heb niks meer, veel succes met je thyristor-regeling, maar dan wel in een nieuw topic!

Het wiebelen zorgt voor een grotere afstraalhoek, waardoor hij ruimer klinkt, zoals in de studio bij Humberto waar ze ook achterin onder de indruk waren!

Als je het filmpje: https://filelist.tudelft.nl/TUDelft/Technology_Transfer/Pioneering%20Tech/2023/H1/609a8a90b9588a11cd07c904_210511-banner-video-transcode.webp goed bekijkt, zie je dat de conus een extra grote uitslag kan maken door het uitfase aansturen van de hoekspoelen en 'wiebelt'. De diamete...

https://www.tudelft.nl/innovatie-impact ... eaker-ooit
Opgelost.

https://www.rtl.nl/tv/fragmenten/video/ ... eaker-voor
Enig idee hoe dit werkt?!

Ook een handige modificatie met geïsoleerde voeding: https://www.elektormagazine.nl/labs/imp ... erator-kit

Heb je de netstekker al eens omgedraaid (ook van de bronnen)?

Uitgaande van een 1V-meter willen we dat Vm=log(P/1m)/5=(log(P)+3)/5 en omgerekend met P=Vp²/2R wordt Vm=(2log(Vp)+3-log(2) log(R))/5=0,4log(Vp)+0,54-0,2log(R). LDDa.png De overdracht van de log-amp rond ICa is Id/Is=e^(Vd/nVt) dus Vd=log(Id/Is).nVt/log(e)=0,1.log(Id/2n5) voor een 1N4148, zie ook ht...

Tolerantie!

In de praktijk heb je genoeg aan een vermogensmeter van 1mW tot 100W: LDD.png Hij bestrijkt 5 decaden (50dB) en zal bij normaal huiskamergebruik niet verder dan de helft komen. P=V²/R dus maar 2,5 decade spanningsverloop en dat kan met een eenvoudige logaritmische versterker . We sluiten alleen de l...

Met twee standen haal je alles uit de XR2206: Geplot is met 1nF voor Ct dus de schaal x1000, met 1μF x1.
De schaal is 3x de populaire E6-reeks.

Met een DC-sweep i.p.v. potmeter-stappen kan je de werking beter zien: Het werkgebied van I(Rt) aan pen#7 van de XR2206 is 1μA tot ca. 4mA, dus geschikt voor een octaaf-schaal.
De frequentie=10^V(f) dus 10Hz_630Hz_40kHz, met R8/9 stel je het bereik in en met R1 het 'nulpunt'.

Pen7 wordt intern aangestuurd door b en zit dus niet direct aan pen10(Bias).
De TL072 kan niet, de LM358 wel want die gaat tot Vgnd.
Het ontwerp is nog niet af, dus nog geen .asc/zip.

De XR2206 heeft een frequentiebereik van 2000x (3,3 decade ), dus 15Hz_670Hz_30kHz moet kunnen: Scale-2k.png Voor audio uiteraard logaritmisch, met een log-pot haal je net 2 decaden (100x), dus dat redt je niet met een draai. Vandaar een lin-pot met logaritmische versterker : WBLlp.png De frequentie...

Het valt wel mee met de zeners: je hebt gemeten zonder belasting en dan loopt er maar 87μA door. als ie aanstaat met warme buizen dan werken de zeners pas goed!

Je hebt gewoon 'slechte' zeners getroffen: nog net binnen de tolerantie van -5%!

Om audio-apparatuur snel door te fluiten, is een XR2206-kit handig/goedkoop: XR2206-kit.PNG Ik heb 'm aangepast voor audio met twee bereiken van ruim 10Hz-1kHz en 1kHz-100kHz. I.p.v. C4..8 gebruik ik voor hoog een vaste condensator van 10nF en voor laag een bijschakelbare 1μF. R6 wordt 1kΩ voor een ...

Gewoon een halve https://www.gamma.nl/assortiment/mdf-244x122cm-15mm/p/B372884: SC-hout.PNG Voor de Stella(rood) heb je C niet nodig en hou je genoeg over voor een langere D en een extra E. Ik heb een F vervangen door een 'inpandige' E, zodat Z en B langer worden voor dezelfde binnenmaten. Maten in ...

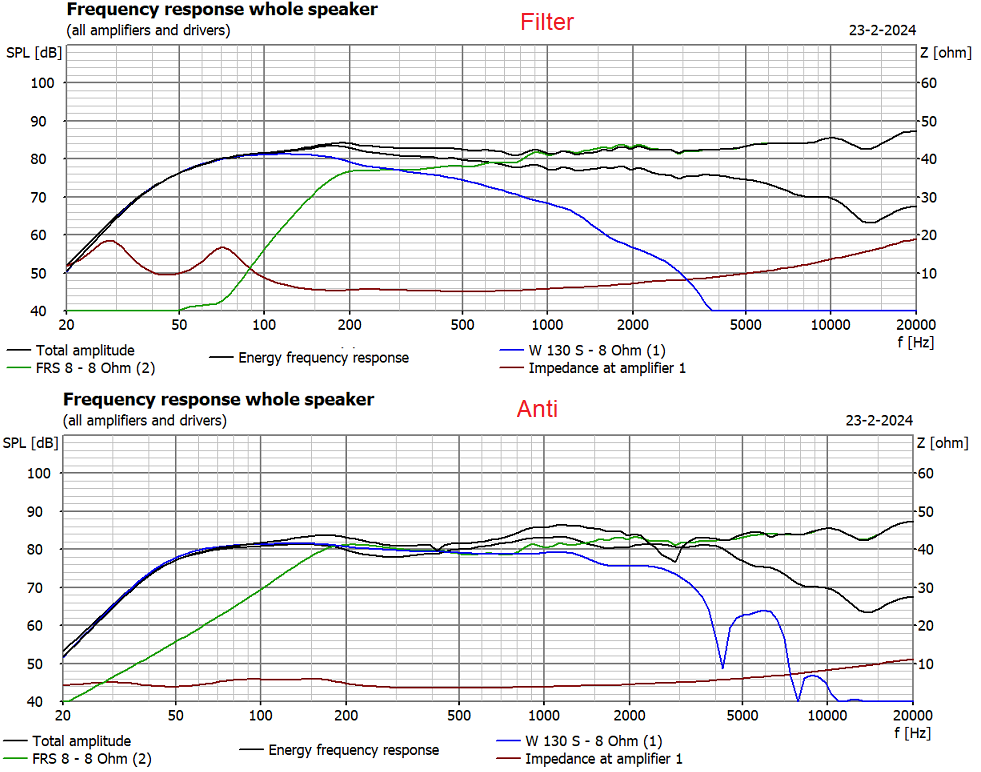

Het kan goedkoper/beter? als je de drivers gewoon antiparallel aansluit: Ze is vlakker in het laag en vrijwel ideaal 4Ω.

Als je alles schroeft, kan je ze eenvoudig ombouwen: Stella Cyburg.png Zonder C is er bovenin ruimte voor een gesloten behuizing van ca. 1 liter en meteen daaronder een 5 á 6" woofer. D passen we aan voor een gewone baspoort van ca. 50Hz. Met 15mm MDF heb je meer 'vlees' om in te schroeven en w...

De populaire Stella Light: kan lichter/goedkoper met vrijwel dezelfde specs: Ik heb haar gekruist met Cyburg om ze te kunnen vergelijken in dezelfde kast.

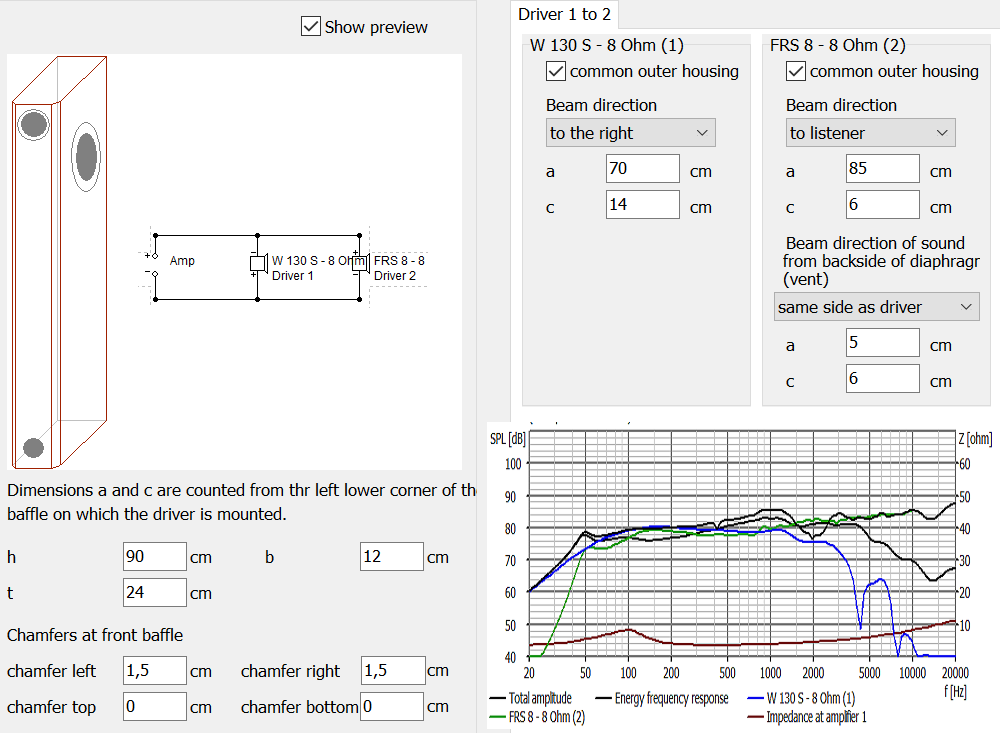

Het kan goedkoper met de FRS8 in dezelfde kast zonder filter: Hij is vlakker, ook t.o.v. (zie onder) Cyburgs' Needle.

Ik heb 'm gesimuleerd met de WS-13E en een gewone baspoort en dat komt aardig overeen: WS13E-8.png Linksboven met sperfilter, het scheelt in verhouding maar weinig (zo'n -5dB @ 2kHz) en verziekt voornamelijk het impedantie-verloop! De SPH-60X met zelfbouw-poort presteert beter in het laag en is vlak...

Ik heb de CT-193 bekeken: CT-193.PNG De bashoorn zorgt voor extra laag tussen 35Hz en 80Hz en het sperfilter dempt rond ca.2kHz de middentonen voor een vlakkere frequentie-respons. Je kan flink besparen, als je alleen de drivers SPH-60X of de goedkopere WS-13E koopt. Je kan zonder sperfilter met je ...
