Toevoegen van gain aan je klasse D eindversterker

[Vhond]

Oké, misschien heeft het niet specifiek te maken met klasse D, maar hoe kan je een gain-schakeling toevoegen aan een klasse D eindversterker?

Purifi en (Hypex) Nilai hebben het in hun ontwerpen geïmplementeerd, zodat je kunt schakelen tussen verschillende versterkingswaarden om de voor- en eindversterker goed op elkaar af te stemmen.
En wat voor oplossingen zijn er mogelijk en met welke invloed op het audiosignaal? Ik bedoel, is er een betere en slechtere manier om te ontwerpen?

[ray5150]

Volgens de datasheet van de Nilai500 kun je met J200 de gain op 3 waardes instellen.

Nilai500DIY 01xx R3.pdf

(1.07 MiB) 330 keer gedownload

Misschien ook handig om aan te geven wat je als bron gebruikt, en wat daar de maximale uitgangssterkte van is.

Over het ontwerpen van (voor)versterkers zijn vuistdikke boeken volgeschreven.
Dat is nou niet echt iets wat je in een paar zinnetjes kunt samenvatten.

[Vhond]

Mijn voorversterker is een Bryston BP25

bp25.pdf

(185.59 KiB) 63 keer gedownload

Heb sinds ik gewisseld ben van speakers dat ik EN te weinig spelingsruimte heb in de volumeschakeling ('opschakelen' gaat in veel te kleine stappen, EN dat ik 'm niet helemaal zacht kan zetten (ik dan toch nog zachtjes hoor spelen)...

Bron is een Metrum Onyx DAC via XLR.

[Chocomel]

Dat klinkt alsof de volumepotmeter kapot is. Die zou traploos moeten zijn en helemaal tot nul terugregelen.

[Shadow]

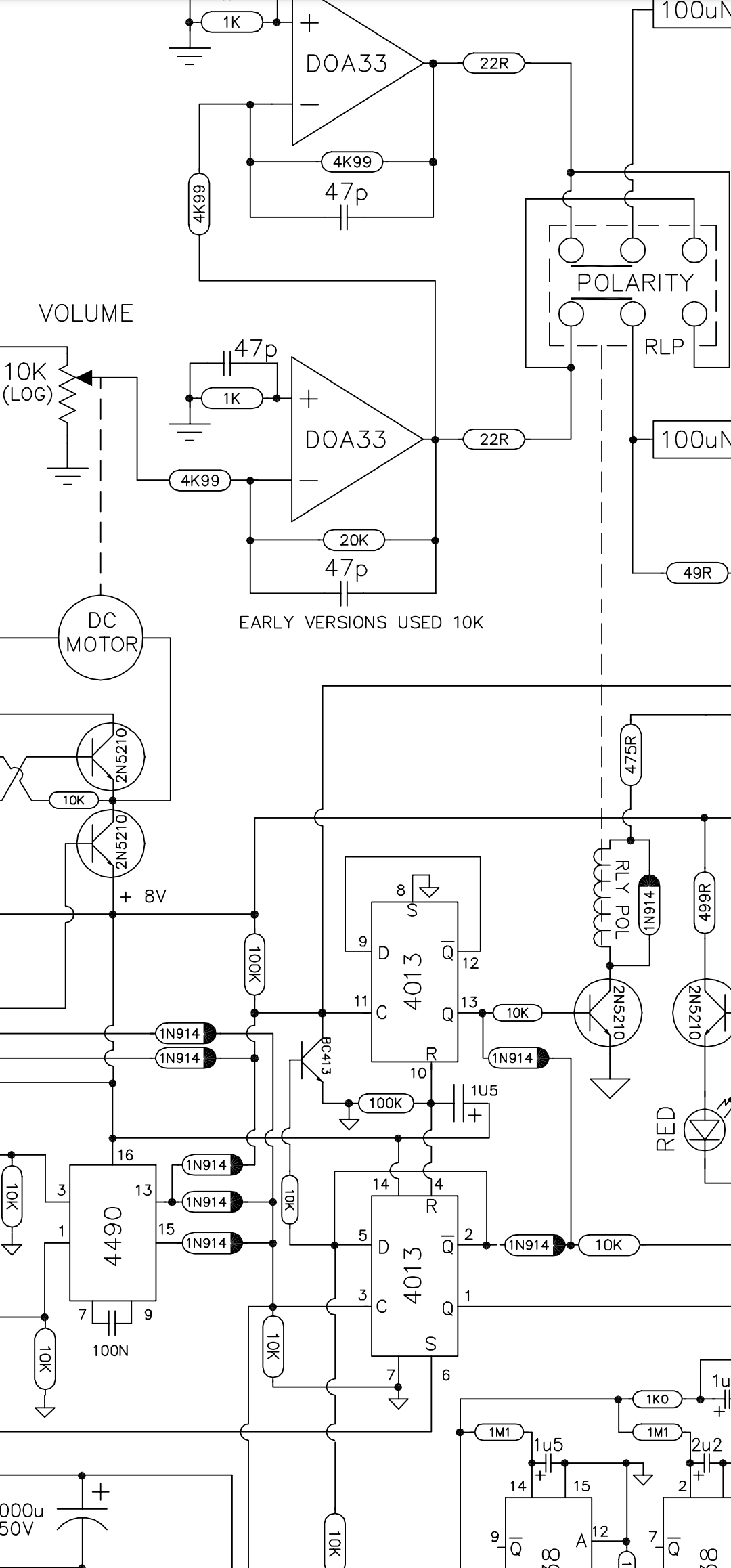

Kan zijn dat er een mechanisch tikje aan toe gevoegd is, er staat een voetnoot bij de versterkertrap, is dat een aanleiding voor nader onderzoek?

'early versions used 10K'

[Chocomel]

Met 10k is de versterking 6 dB lager dan met 20k.

[Shadow]

Dus misschien heeft hij een 10k erin zitten

[Vhond]

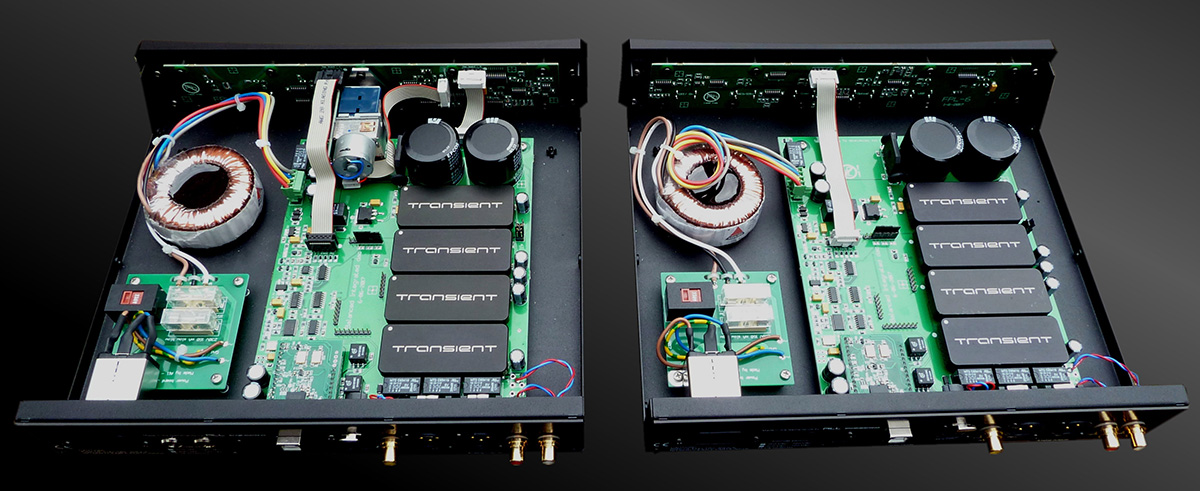

Ik heb juist een latere versie van de BP25, maar er zit een gemotoriseerde Alps RK27 Blue Velvet (10k) versie in.
In een latere versie van een BP25 schema zie ik die opmerking 'early versions used 10K' overigens niet meer staan...

[Shadow]

Gaat om de weerstand over de opamp, niet de potmeter. Maar kun je een andere voorversterker proberen?

[Vhond]

Heb ik niet zo 1,2,3 voorhanden maar bedankt voor je antwoord.

[ray5150]

Heeft de DAC ook een volumeregelaar aan boord ?
Indien ja, kun je hem direct op de eindversterker aansluiten.

[Shadow]

Metrum Onyx heeft geen volume regeling zover ik weet?

[Vhond]

Klopt, de DAC heeft geen volumeregeling (de bijna aan de Onyx gelijke Jade wel)...

en output volume van Jade is 6V itt 4V van de Onyx via XLR...

[Shadow]

Die 6V is ook lekker uit de lucht gegrepen dan
4V moet voldoende zijn om een Nilai of Purifi volledig uit te sturen lijkt me?

[Vhond]

Ik heb meer last van te veel dan te weinig...

Heb sinds ik gewisseld ben van speakers dat ik EN te weinig spellingsruimte heb in de volumeschakeling ('opschakelen' gaat in veel te kleine stappen, EN dat ik 'm niet helemaal zacht kan zetten (ik dan toch nog zachtjes hoor spelen)...

[ray5150]

En hoe staat het ingangs gevoeligheid jumpertje op je Nilai dan ingesteld ?

In je startpost vraag je om meer gain, maar nu blijkt uit het bovenstaande dat dit juist minder moet zijn.

[Vhond]

Dat is het lastige van een kort titelveld: ik wil eventueel aan een bestaande klasse D versterker een gain circuitje toevoegen (heb zelf geen Nilai, want anders was het een kwestie van dipswitchje omzetten)...
Had dat er duidelijk in het verhaaltje ondergezet ; )

Ik was benieuwd of hier iemand een idee had hoe Purifi of Hypex Nilai dat gedaan/ontworpen hebben.

[Kappa7]

De Purifi heeft ook een jumper die je om kunt zetten. tenminste als je het evo bord gebruikt.

[Shadow]

Jup, het gebrek aan regeling is misschien ook op te lossen met een 25K of 50K log potmeter ipv 10?
