Basis audio systeem in de iX3 Executive/Inspiring

[fluppie]

Hoi iedereen,

Na jaren mijn audiospul in de garage (inpandig ) bewaard te hebben, heb ik mijn meetgerief nog een keer bij elkaar gezocht.
Aanleiding is de levering van m'n nieuwe auto voor de komende 3 jaren, qua rijden e.d. superfijne auto, maar het standaard audiosysteem is echt om te huilen. Waren simpele 10cm coax speakertjes in de deuren. Deze heb ik onlangs vervangen naar Focal IS BMW 100L, zodat ik losse tweeters heb. Deze staan op de -3dB output, maar nog klinkt het voor geen meter. Wanneer ik de treble -10 zet en de bass +3 dan is het doenbaar, maar nog erg slecht.

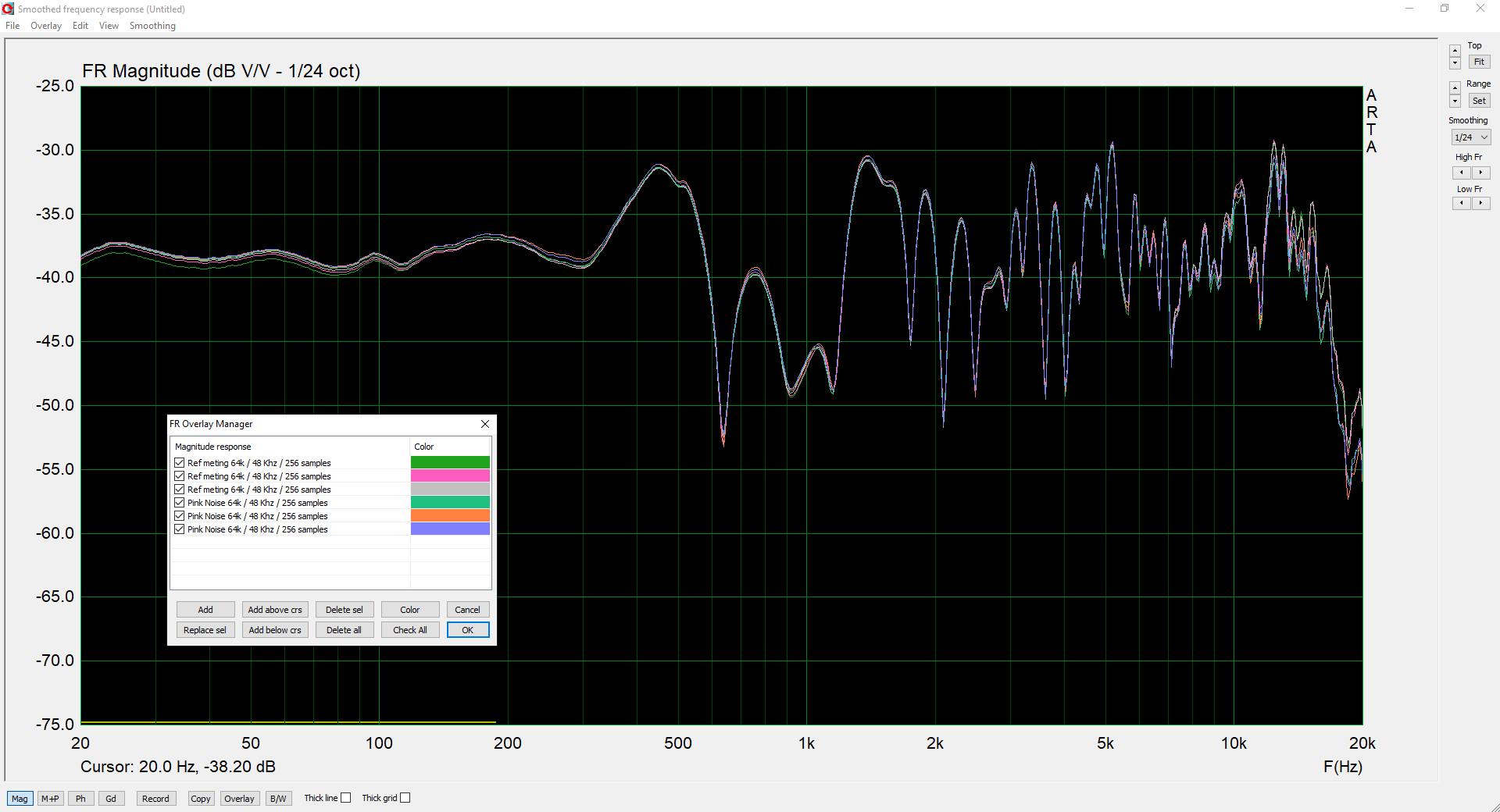

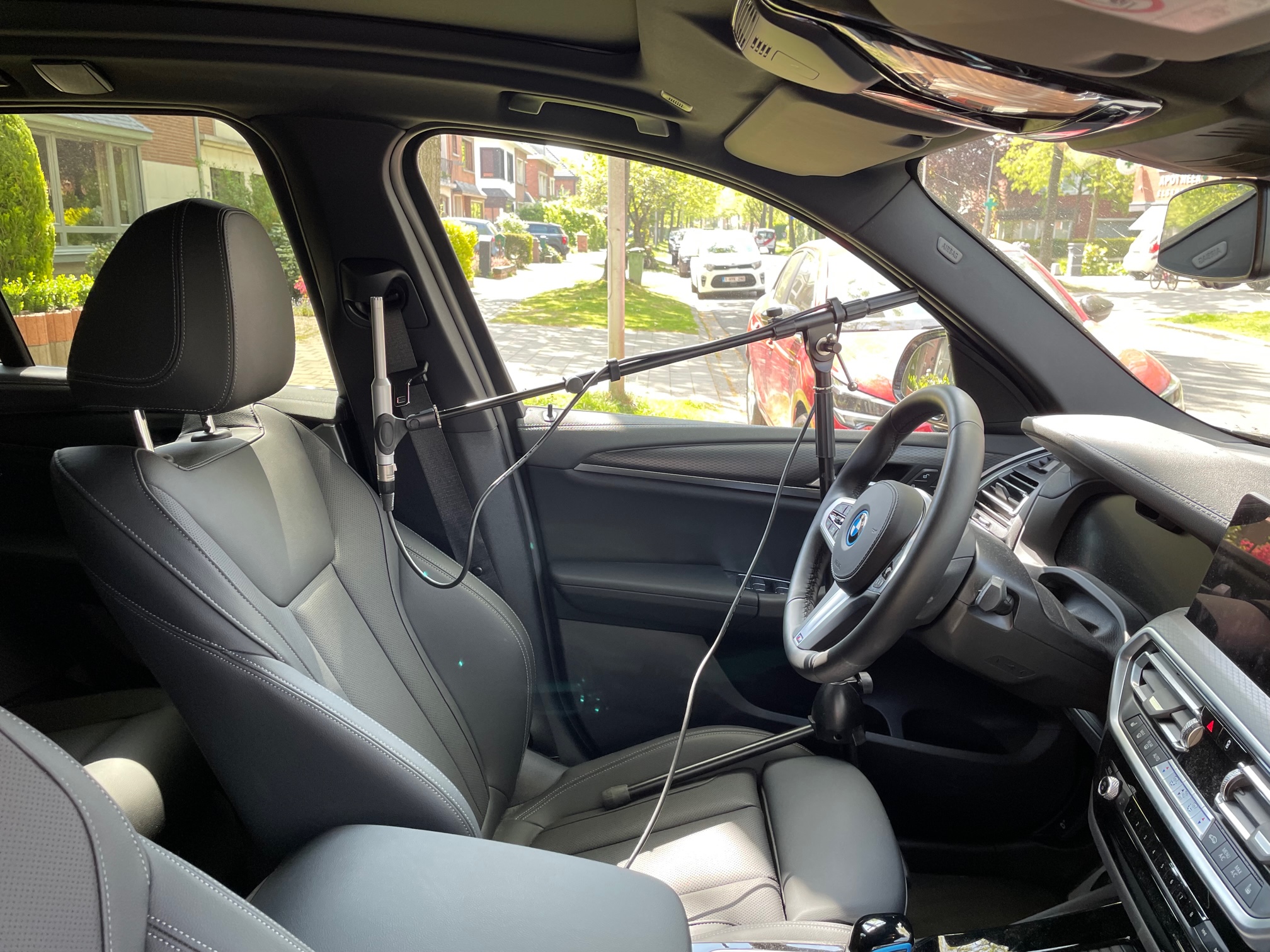

Dus alle settings weer op 0 gezet en gaan meten met Arta. Ik gebruik een M-Audio Fast Track Pro USB geluidskaart (heeft een 48V fantoomvoeding) en een Dayton EMM6 meetmicrofoon. Daarna in ARTA zowel met Pink Noise als met een sweep gemeten en ik moet zeggen, ik twijfel aan m'n resultaten, omdat het er zo slecht uitziet. Al klinkt het ook heel slecht, dus ergens zou het kunnen kloppen.

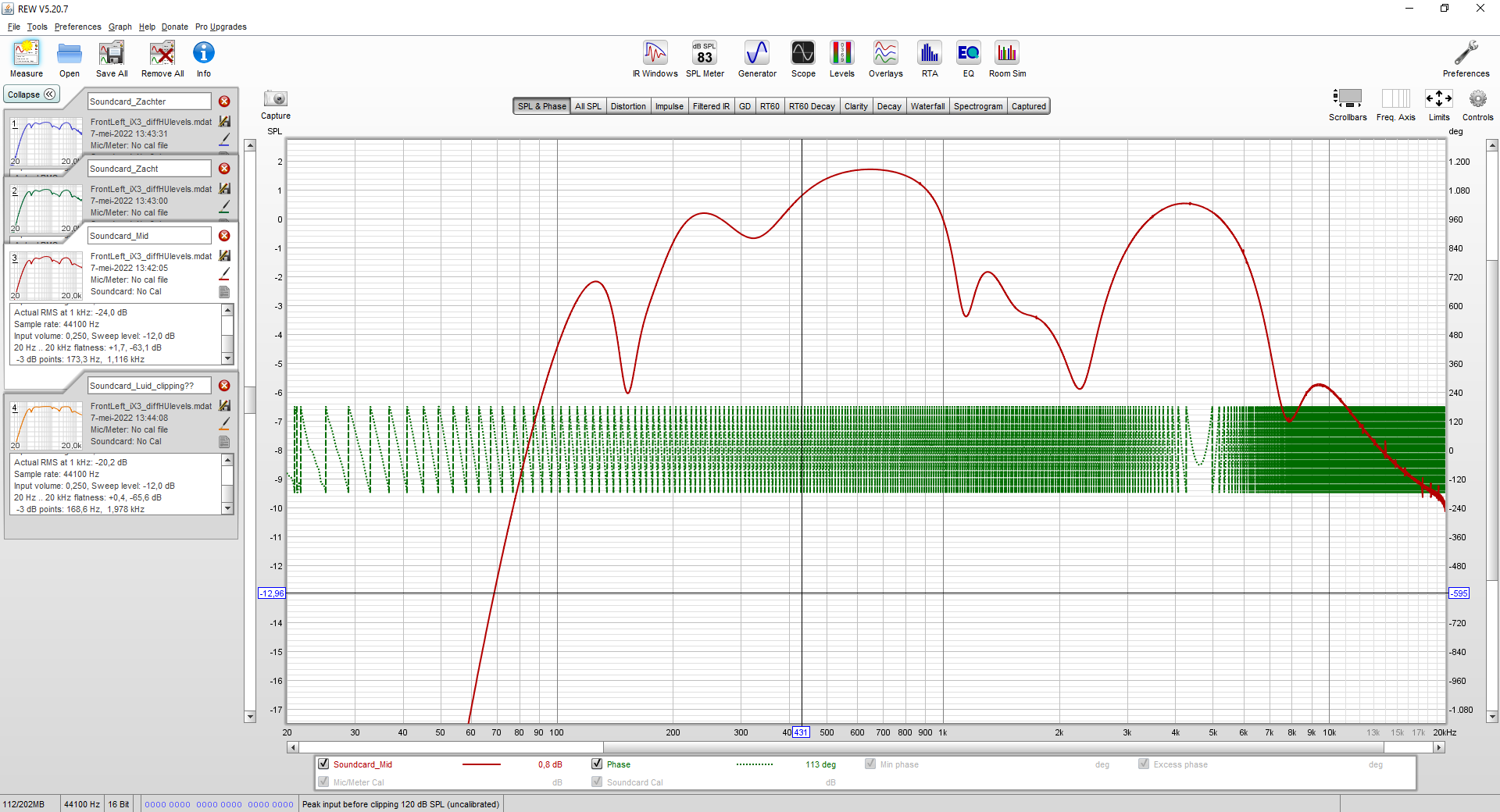

Als vergelijking heb ik ook een keer REW gebruikt en een RTA meting met stepped sine gedaan.

Wie kan me er iets zinvol over vertellen? Slecht gemeten of gewoon slechte audio in die auto .

Ik overweeg om een DSP Amp van Audiotec Fischer te bestellen, daar kan ik dan die voorgestelde filters van REW invullen en zo hopelijk een veel betere sound krijgen.

[rikpost]

Staat de tweeter niet uit fase ?
wel fijn dat het interieur tenminste mooi is anders wil je er helemaal niet zijn

[OWC]

Dat valt niet zomaar te zeggen doir de vele reflecties (tenzij het gewoon een algemene opmerking was).

Metingen in een auto zijn altijd zeer tricky.
Beste is trouwens altijd sweep te gebruiken.
Pink noise is voor speaker metingen biet geel interessant.
Je zou kunnen kijken om net een tijdcenster iets meer duidelijkheid te krijgen. Schakel dan wel 1 kanaal uit (rechts in het geval van het olaatje)

[ds23man]

Dat valt niet zomaar te zeggen doir de vele reflecties (tenzij het gewoon een algemene opmerking was).

Metingen in een auto zijn altijd zeer tricky.
Beste is trouwens altijd sweep te gebruiken.
Pink noise is voor speaker metingen biet geel interessant.
Je zou kunnen kijken om net een tijdcenster iets meer duidelijkheid te krijgen. Schakel dan wel 1 kanaal uit (rechts in het geval van het olaatje)

Bart, hoeveel heb je op?

[Pjotr]

Volgens mij heeft ie biet in roze ruis gerookt...

[fluppie]

Staat de tweeter niet uit fase ?
wel fijn dat het interieur tenminste mooi is anders wil je er helemaal niet zijn

Ik hoop van niet, dan kan ik de deurpanelen weer loshalen en alles half uitbouwen. Ik verdenk de originele headunit/receiver Audio Module een vorm van DSP toe te passen. Dan zou ik eigenlijk eerst het versterksignaal een keer moeten meten, of er in die curve al geknoeid wordt. Reden waarom ik dit denk is omdat er origineel een fullrange speaker in de auto zit. Gezien er toch wat hoog ed moet uitkomen zal daar vermoedelijk zwaar aan gesleuteld zijn. Misschien moet ik dat eerst gaan nameten? 8 Ohm weerstandje ipv speaker en dan zo'n ARTA/ATB kastje eraan?

[Chocomel]

De rare piek op 12 kHz zie je ook terug in de datasheet.
https://www.focal.com/sites/www.focal.f ... terbmw.pdf

[OWC]

Dat valt niet zomaar te zeggen doir de vele reflecties (tenzij het gewoon een algemene opmerking was).

Metingen in een auto zijn altijd zeer tricky.
Beste is trouwens altijd sweep te gebruiken.
Pink noise is voor speaker metingen biet geel interessant.
Je zou kunnen kijken om net een tijdcenster iets meer duidelijkheid te krijgen. Schakel dan wel 1 kanaal uit (rechts in het geval van het olaatje)

Bart, hoeveel heb je op?

Typen op een telefoon is iets waar ik nooit aan zal wennen.
(mis m'n oude Samsung met keyboard telefoon )

[OWC]

Staat de tweeter niet uit fase ?
wel fijn dat het interieur tenminste mooi is anders wil je er helemaal niet zijn

Ik hoop van niet, dan kan ik de deurpanelen weer loshalen en alles half uitbouwen. Ik verdenk de originele headunit/receiver Audio Module een vorm van DSP toe te passen. Dan zou ik eigenlijk eerst het versterksignaal een keer moeten meten, of er in die curve al geknoeid wordt. Reden waarom ik dit denk is omdat er origineel een fullrange speaker in de auto zit. Gezien er toch wat hoog ed moet uitkomen zal daar vermoedelijk zwaar aan gesleuteld zijn. Misschien moet ik dat eerst gaan nameten? 8 Ohm weerstandje ipv speaker en dan zo'n ARTA/ATB kastje eraan?

Je hoeft niet perse 8 ohm weerstand eraan te hangen, kan ook zonder belasting

[rikpost]

Dat valt niet zomaar te zeggen doir de vele reflecties (tenzij het gewoon een algemene opmerking was).

Metingen in een auto zijn altijd zeer tricky.
Beste is trouwens altijd sweep te gebruiken.
Pink noise is voor speaker metingen biet geel interessant.
Je zou kunnen kijken om net een tijdcenster iets meer duidelijkheid te krijgen. Schakel dan wel 1 kanaal uit (rechts in het geval van het olaatje)

Ik begrijp dat meten in een auto lastig is maar ik vind die dip behoorlijk breedbandig bij zo’n hoge frequentie .
Maar goed ik heb er geen ervaring mee , het is slechts een suggestie waar iemand dan wellicht iets mee kan

[Bertje]

Ik met regelmatig met REW of Arta in auto's. Misschien een goed idee om een nieuw topic aan te maken in de car audio sectie, want met meten en afstellen ga je een in de basis slechte car audio installatie niet goed krijgen...

[fluppie]

@moderators, Misschien kunnen mijn vorige berichten naar dit topic gehaald worden?

Ik ben momenteel bezig met het geluid in mijn nieuwe iX3 een beetje beter te krijgen, daarvoor had ik de originele fullrange speakers van BMW al vervangen door een gescheiden mid + tweeter. Nu klinkt deze nieuwe set nog slechter dan de vorige. Met als gevolg dat treble op -10 staat en bass +3/+4. Maar het is nog altijd slecht. Hierdoor ben ik mijn meetspullen weer gaan bovenhalen en had dramatische curves als resultaat.
Vanwege de echt slechte curves en het feit dat er ook DSP's in die RAM (Receiver Audio Module) zit, heb ik daarnet even parallel aan de luidspreker uitgang (onder belasting met de Focal IS BMW 100L) gaan meten met de M-Audio FastTrack pro ingangen.
Daar komt volgende curve uit, ik denk dat hierbij mijn vermoeden bevestigd wordt dat BMW deze uitgangen stevig heeft moeten equalizen om de fullrange acceptabel te laten klinken. Ook varieert de curve naarmate het volume van de headunit.
Mijn conclusie is dat ik nu niet anders kan dan naar bv. een Match Up 7DSP moet overstappen om deze inputcurve te processen, deze DSP kan 5 Peaking filters op de ingang verwerken. Daarna kan ik opnieuw meten en eventueel enkele uitgangsfilters definiëren.

Zijn mijn veronderstellingen juist? Of ga ik de foute toer op. Gezien zo'n 7DSP met RAM bedrading toch 900 euro kost.

[Marp]

@moderators, Misschien kunnen mijn vorige berichten naar dit topic gehaald worden?

Gedaan.

[Bertje]

Om de karakteristiek van de versterker te meten kan je denk ik beter een belasting van zuivere ohmse weerstand gebruiken dan een speaker. Onbelast meten kan ook, maar veel autoradio's schakelen dan de uitgangen af. Met 4 ohm paar watt bijvoorbeeld.
Dit heuvellandschap ziet er natuurlijk niet uit, maar kan mede door de speaker veroorzaakt zijn.

[fluppie]

Klopt, onbelast gaat niet. In die Receiver Audio Module zitten 3x NXP TDF8546 die oa detecteren als er wel of geen speaker is aangesloten.
https://www.nxp.com/products/audio-and- ... er:TDF8546

Wat ik vooral grappig vond, op vol volume gaf die +- 2V AC over de uitgang. Dus ik moest geen spanningsdeler maken zoals je vaak leest om van high level naar cinch te gaan. Maar ik zal eens rommelen of ik nog een vermogenweerstand van 4 Ohm heb of 2 van 8 Ohm en het opnieuw proberen.

Maar hoe dan ook, het lijkt er gewoon op dat er een DSP gehaald moet worden, in Bimmercode kan ik wel de RAM van een Hifi,Harman Kardon of B&W systeem instellen, maar dat geeft geen verschil in geluid. Ik krijg dan een uitgebreide equalizer op de headunit, alleen doet die niks .

Rottig, vroeger was het ietsjes makkelijker om de audio te upgraden.

[Pjotr]

Ook makkelijker om te stelen... Tja...

[Bertje]

Als ie maar 2Veff uitgangsspanning maximaal ongeclipped geeft op een 4 ohm speaker dan is dat een dikke 1 watt, beetje vreemd als de datasheet van de TDF8546 het over 20W @ 4 ohm heeft...maar daarnaast lees ik 7V Vout max. dus wat het nu echt is?

Er zitten onder de stoelen nog woofers (16,5cm), doen die eigenlijk wel wat?

[fluppie]

Die doen maar bitter weinig, dus ik denk dat die ook een upgrade naar de Focal 2 Ohm subs zullen moeten krijgen. Al bij al triest dat je haast 1500 euro moet investeren in een auto van 70k om de audio een beetje op iets te laten trekken. Ze hadden toch tenminste hun "hi-fi" systeem met separate tweeters kunnen leveren ipv basic audio met een fullrange. Maar ja ...

[Kappa7]

Is ook best triest.
Mijn ervaring met Focal was wel in mijn Megane dat de Focal tweeters wel erg agressief klonken.
Ik heb toen wel de bas speakers gebruikt maar dan toch de originele Cabasse tweeters terug gezet. die waren op die plek wel erg veel beter.
Dat is de oplopende piek aan het einde van je metingen.
Ik die ga je met een dsp wel glad krijgen maar misschien is daar een mooiere tweeter wel op zijn plaats.

[Bertje]

Focal tweeters zijn inderdaad nogal aanwezig, heb wel de originele passieve filtertjes aangepast met 10dB extra demping om het enigzinds beluisterbaar te maken.
Als alternatief van Focal kan je 's naar Boxmore kijken, die maken BMW specifieke upgrades. Maar ook kostbaar, dat blijft..

[fluppie]

Ik heb de knoop doorgehakt, heb zo'n DSP van Audiotec Fischer besteld. Hopelijk lost dit mijn probleem op...
