[Longterm] MiniSharc + AFDAC2 + UcD

[mischa72]

een mail naar OKW sturen voor meer info.

Ik ben benieuwd hoelang het duurt voor je info krijgt. Ik ben al een week aan het wachten op een tekening van een behuizing.

Gr. Mischa

[hsmeets]

Zo, de MiniSharc plugin die op 96Khz werkt zit er nu in, ook nu locked de AFDAC zonder mekkeren, het display zegt nu 96Khz. Prijs die je betaald voor de hogere sample rate? simpel, minder FIR taps die je kunt gebruiken, maar dat is voor mij nog niet aan de orde.

Ook de scoop even aan de linker gebalanceerde uitgang gehangen en de sinussen vliegen op het ritme van de muziek over het schermpje. De andere uitgangen heb ik nog niet gemeten of daar iets uitkomt want, kuch, kuch, ik moet nog drie I2S lijntjes leggen…..had er even geen trek in, priegel werk….

[hsmeets]

een mail naar OKW sturen voor meer info.

Ik ben benieuwd hoelang het duurt voor je info krijgt. Ik ben al een week aan het wachten op een tekening van een behuizing.

Gr. Mischa

Maak mij nou niet blij man !

Anders bel ik ze gewoon…….

[mischa72]

Nou ja, de tekening moet vanuit de USA komen. Uiteindelijk heb ik het op een andere manier opgelost, maar nog is het niet netjes als ze op de website beloven een tekening binnen 24 uur op te sturen, je ze na 4 dagen nog niet hebt.

Ach, misschien heb ik gewoon pech gehad.

Gr. Mischa

[hsmeets]

Ow, ik dacht van bij OKW…

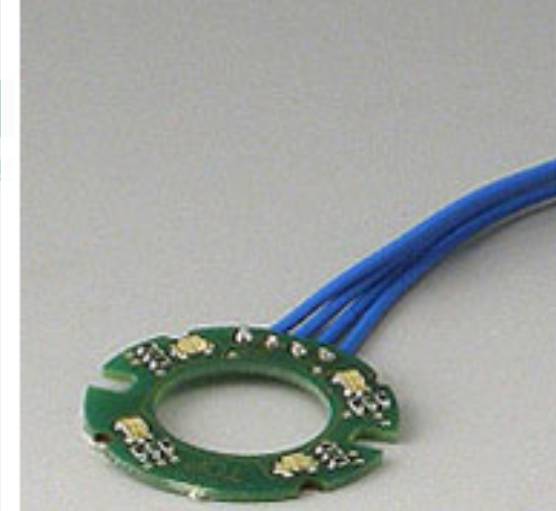

Nog even speuren en in hun grote catalogus waar alles in staat vind ik nog dit plaatje:

Als je dat een beetje liberaal interpreteert lijkt het er op dat er naast de LED's mogelijk ook weerstandjes op de print zitten…….

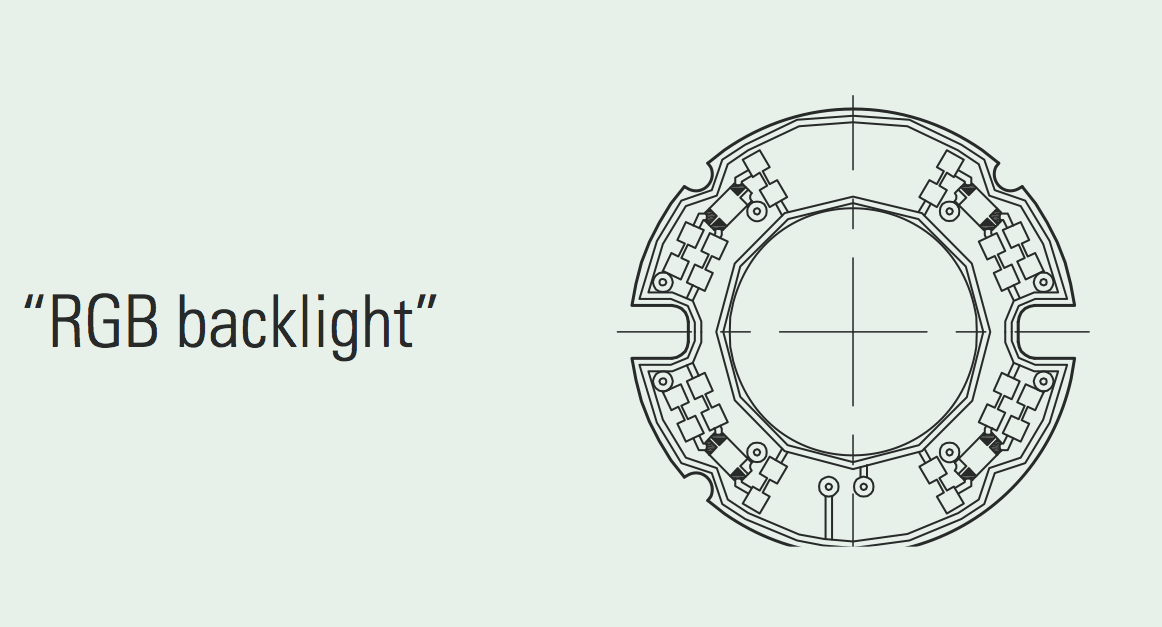

Hier nog een plaatje dat het lijkt te bevestigen:

[mischa72]

Ja, inderdaad van OKW. Heb aangevraagd in DL, maar tekeningen komen blijkbaar vanuit USA.

Er zitten inderdaad weerstanden op het printje.

[knuisje]

Nog een: http://www.exp-tech.de/Shields/Rotary-E ... e-332.html

[SARK]

maar serie schakelen helaas nooit geprobeerd.

Met de kans dat ik een open deur intrap ... http://led.linear1.org/led.wiz

[hsmeets]

Nee, maar zelfs al zou je 1 kleur willen hebben, hoe stuur je dat aan? Gewoon spanning erop gaat niet werken denk ik.

Nee op zijn minst met een simpele voorschakelweerstand om de stroom door de LED's te beperken.

Dat sowieso, een led kan zelf geen stroom beperken. Maar wat ik bedoel te zeggen, worden led's in serie niet of pwm aangestuurd, dus dat ze part-time aanstaan, of met een stroombron gestuurd? Heb een tijd geleden met m'n led kubus veel met led's gestoeid, maar serie schakelen helaas nooit geprobeerd. Misschien gaat het ook wel goed, is er geen documentatie bij ofzo?

Er zitten 4 RGB leds, dus 12 afzonderlijke leds op het printje, ik tel ook 12 weerstanden en 4 aansluitdraden. Dan zitten alle anode's aan elkaar (draad met + gemarkeerd) en de kathodes zitten per 3 R, G en B led paralel geschakeld een van de drie andere kabeltjes. Waren ze per kleur serie geschakeld hadden er minder weerstanden op het printje aanwezig geweest.

De weerstandwaarde per kleur/led is wel te meten op het printje en de forward-spanning van de LED is ook gedocumenteerd, op basis daarvan is wel een educated guess te maken welke voedingspanning de ontwerper in gedachten had.

Uitgaande van een 20mA per led moet je voeding, als je alle drie de kleuren aanstuurt, 12x20 = 240mA leveren,

Mengkleuren en dimmen die je het handigst door ze met PWM aan te sturen maar dat zit niet op dit printje, dat moet je zelf in elkaar fietsen met een ucontroller of i.c.m. een IC dat zoiets kan en via I2C commando's ontvangt van een ucontroller. Omdat per kleur wel tot 80mA stroom verwerkt moet worden moet je wel opletten met de spec's van de IC en eventueel nog een transistor er bij zetten om de werkelijke last te schakelen.

Door de voorschakelweerstand zal een LED driver IC iets moeilijker toe te passen zijn. As je die n.l. ook met 5V voedt zal er geen regelruimte zijn voor de stroombron. Verder zittende LED's paralel per kleur en dat is ook lastig voor stroomsturing omdat je de 4 leds niet apart kunt aansturen (door de weerstanden te vervangen door draadbruggen). Door kleine verschillen in daadwerkelijk specs zouden ze niet identiek helder zijn.

[knuisje]

Mengkleuren en dimmen die je het handigst door ze met PWM aan te sturen maar dat zit niet op dit printje, dat moet je zelf in elkaar fietsen met een ucontroller of i.c.m. een IC dat zoiets kan en via I2C commando's ontvangt van een ucontroller. Omdat per kleur wel tot 80mA stroom verwerkt moet worden moet je wel opletten met de spec's van de IC en eventueel nog een transistor er bij zetten om de werkelijke last te schakelen.

Dat kan met zoiets, de voorweerstanden moet je dan overbruggen of vervangen door 0 ohm weerstanden.

[hsmeets]

Gisteravond nog eens de fles sKetchup open gemaakt......die knop van OKW er in geplempt en rekening houdende met alle gaten en sleuven die al in het paneel zitten het overall ontwerp aangepast. Bij Conrad ook nog een alleraardigst knopje gevonden voor de standby. Moet wel nog de details fine-tunen.

Ja, weer terug naar een eerder ontwerp, groter display waar op termijn (winter 2014/15??) een groter LED dot-matrix array achter kan passen. Dan zal ik denkelijk ook een bronkeuze voor de Minisharc inbouwen: schakelen tussen 2 toslink/2 coax.

[hannesie]

Het is ook nog wel een kunst om de kleuren van het display en de knop in balans te houden. Het zou uiteraard het mooist zijn als ze dezelfde kleur uitstralen.

Maar het word steeds "lekkerder", net als wijn, moet ook rijpen.

[hsmeets]

Het is ook nog wel een kunst om de kleuren van het display en de knop in balans te houden. Het zou uiteraard het mooist zijn als ze dezelfde kleur uitstralen.

Maar het word steeds "lekkerder", net als wijn, moet ook rijpen.

Kleur van de ledring mag geen probleem zijn, er zitten rgb led's achter.

Nog even in de pause prutsen en de rendering nog iets aangepast: materialkleur van de draaiknop aangepast, display eigenschappen aangepast, van de ring in de draaiknop een 'emitter' gemaakt en er een vloertje onder gezet.

[mischa72]

Om even een collega te citeren: Affenschwanzgeil !!

[hsmeets]

ipv "Volume/Source/Menu" is het denkelijk beter om er "Volume/Source/Setup" of "../Settings" te maken.

Text graveren is een optie maar moet eens zoeken naar een firma die custom transfers kan maken en daarna met een matte of zijdeglans lak het front overspuiten....

[hsmeets]

Om even een collega te citeren: Affenschwanzgeil !!

Werken jij! niet surfen ook al is het een water(sport) gelieerd bedrijf!

[John P]

Tekst kun je ook laseren in de anodelaag, het wordt apenstaartestrak maar het contrast is niet zo hoog als met witte verf. Ik zou zelf de teksten gewoon weglaten, het is een privé apparaat en jij weet donders goed waar die knoppen voor zijn.

[hsmeets]

Tekst kun je ook laseren in de anodelaag, het wordt apenstaartestrak maar het contrast is niet zo hoog als met witte verf. Ik zou zelf de teksten gewoon weglaten, het is een privé apparaat en jij weet donders goed waar die knoppen voor zijn.

Zonder text, raar maar waar, maar dan ziet het er niet uit.

Contrast hoeft ook iet super hoog te zijn, mag gewoon 'alu-grijs' zijn, heb je ergens een url met voorbeeld hoe zo'n laser bewerking uitziet? Met laseren kan ik de SabreSHARC ook nog iets meer grafisch vormgeven hoop ik......

[John P]

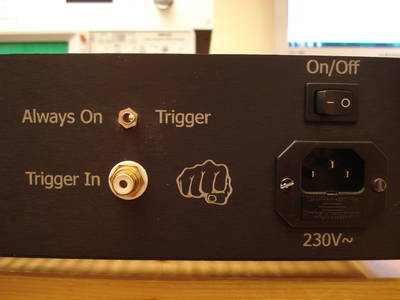

Hier heb ik een voorbeeldje dat ik zelf gemaakt heb. Toen het paneel net uit de laser kwam was die fantastisch. Toen begon ik gaten te boren en te zagen en te vijlen. Kortom ik had er een folie over heen moeten plakken voordat het grove werk begon. Je kunt wel goed de kwaliteit van het laserwerk zien, vergelijkbaar met 600 dpi.

gelaserd achterpaneel

[hsmeets]

Hoi John,

Dat ziet er prima uit en dat kan op het "FebLeb Mestreech"? Wat voor soort input is daar voor nodig?

[John P]

Uiteindelijk heb je daar een dxf bestand voor nodig. Het probleem is dat de letters als polylijnen gedefinieerd moeten zijn. Dat kan het eenvoudigste door de tekst in bv Illustrator te maken, deze dan als outline te maken (rechtermuisknop), en dan als dxf (r13) uit te voeren.

[knuisje]

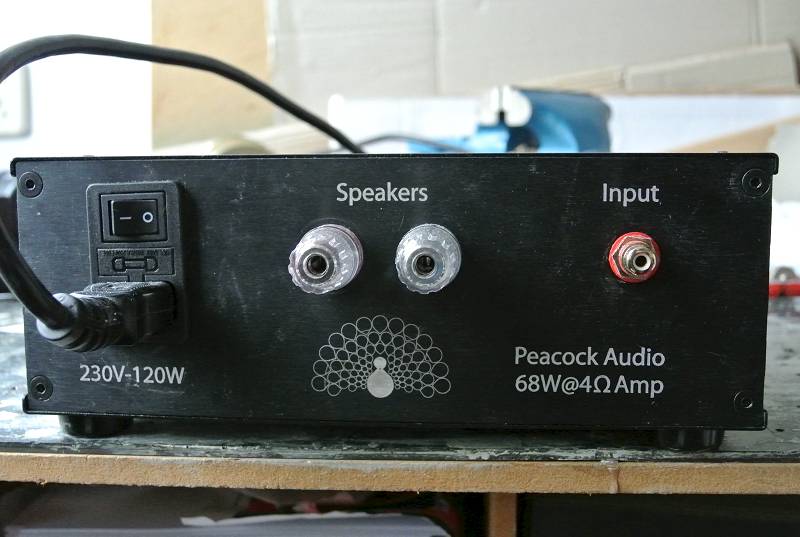

Freeskees kan ook panelen laseren. Hier een voorbeeld van een paneel dat hij voor mij heeft gemaakt.

[hsmeets]

Quasie om de hoek ligt een FabLab (Maastricht) waar ik wel terecht kan. Is handig als je er zelf bij bent en John P kent er de weg.

Nog even de would-be werktuigbouwkundige uitgehangen en gestart met de constructie details.

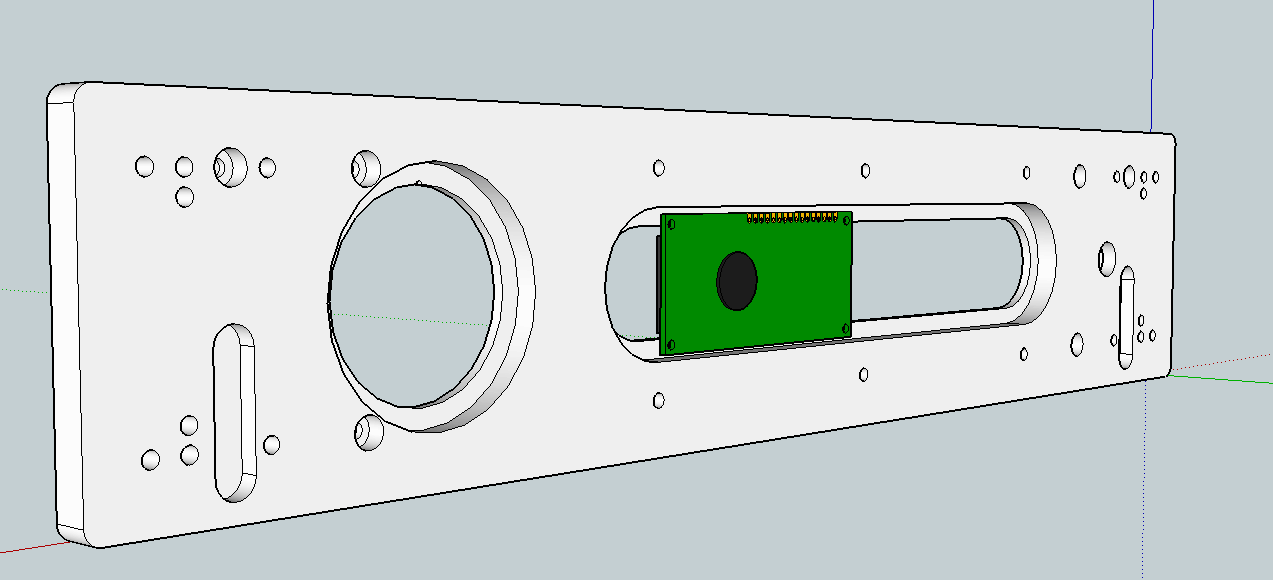

Het front paneel met alle 'ex works' gaatjes en sleuven maar ook met de uitsparingen voor mijn project, deze met het OLED moduul. Onder en boven de uitsparing voor het display zitten bevestigingspunten voor een 'carrier' waarop het OLED moduul zelf zit. De knop van OWK moet verzonken gemonteerd worden omdat de front dikte maximaal 3mm mag zijn. Dat dit (bijna) door bestaande gaten gaat maakt niks uit:

De voorkant:

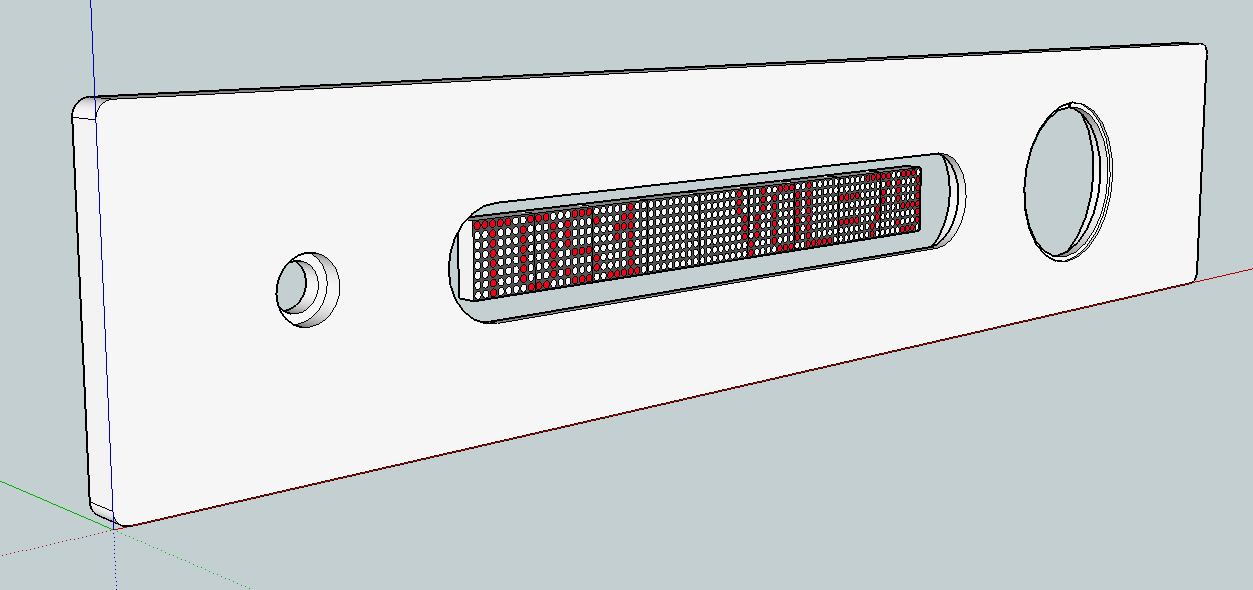

Ook even passen met een rits 8x8 LED matrix blokjes (misschien ooit eens project).

[Kappa7]

Wordt wel heel mooi zo.

[ray5150]

Wordt wel heel mooi zo.

+1
