Ingangsselectie tbv Composiet versterker MK1-V2

[Xanadu1234]

Ray5150
Zal morgen nog even kijken hoe ik het geheel nog strakker krijgt.
Peter

[Xanadu1234]

Iedereen
Moet de Lt en de BL op de 4511 aangesloten worden?
Ik kan dit niet vinden joh. Mag deze ook naar aarde ?
Snap ook niet helemaal wat de functie is van het geheel.

Peter

[hsmeets]

is het niet handig om de 2 ic's een kwart slag met de klok mee te draaien? Ik zie sporen van links onder het ic door lopen en dan naar de rechterkant van het IC, vervolgens van de linkerkant van het IC boven het IC weer naar rechts naar het tweede IC. Het werkt allemaal wel maar, excusez-le-mot, het ziet er uit als een draaikolk in een afvoerputje. En de opmerking is al gemaakt, ik maak hem ook nog eens, ga aan de slag met Eagle, Kicad, EasyEDA, etc etc waar je eerst het schema tekent en dan pas de print, dat werkt zo veel prettiger. Enne? foto van je beeldscherm? Dat is wel heel letterlijk een screenshot. In windows is daar een progje voor, als Mac gebruiker ontschiet mij de naam even, vroeger op kantoor gebruikte ik het veel.

[Xanadu1234]

Hsmeets
Geen probleem zal eens kijken of het veranderen van de ic beter is. Kicad heb ik binnen gehaald maar daar moet ik eerst even goed in oefenen. Is niet in 1 dag geleerd natuurlijk. Maar het lijkt niet te moeilijk. Niet alle ic zitten erin dus ik moet even wat zelf maken.

Peter

[wdd]

Iedereen
Moet de Lt en de BL op de 4511 aangesloten worden?
Ik kan dit niet vinden joh. Mag deze ook naar aarde ?
Snap ook niet helemaal wat de functie is van het geheel.

Peter

LT is lamp test, als die laag is komen alle segmenten van de display aan.
Als die LT pin hoog is en BL (blanking) is laag, dan zijn ze allen uit. LT moet hoog blijven verder, en BL dus ook.
Je vindt die info in de "truth table" in de datasheet van de 4511.

[ray5150]

Enne? foto van je beeldscherm? Dat is wel heel letterlijk een screenshot. In windows is daar een progje voor, als Mac gebruiker ontschiet mij de naam even, vroeger op kantoor gebruikte ik het veel.

ctrl+shift+s, daarna plakken in paint en opslaan.
Of Windows knop + Printscreen, de volledige schermafbeelding word gelijk in je afbeeldingen map geplaatst.

[Pjotr]

Duh, kennen jullie Google nog niet? Gewoon zoeken naar "Knipprogramma", in het Engels "Snipping Tool". Zit idd standaard in W10. Ik dacht niet in W7. Daar moet je het apart zelf even installeren. B.t.w. in de Nederladse Windows: Windoostoets + k. Overigens niks plakken, je kunt direct je uitsnijding opslaan als gif, png of jpg

[Ah!buis]

W7 : Accessoiries - Snipping Tool
zit er bij mij gewoon in.
Anne

[Pjotr]

Mazzelaar

[Bertje]

Greenshot kan ook..

[Xanadu1234]

Haha

jullie hebben mij echt niet hoog zitten he.

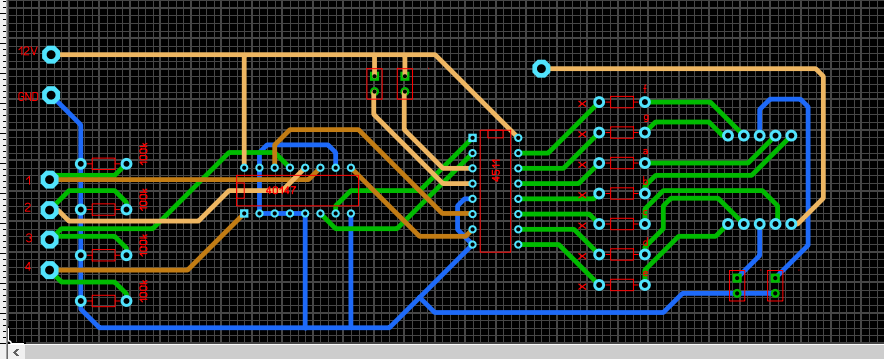

Maar ik heb de foto's in snipping tool gedaan.
Zijn deze beter dan?

heb de layout aangepast/
Moeten van de IC pootjes die niet gebruikt worden op het relais board ook aan aarde gelegd worden?

Peter

[Xanadu1234]

Maar commentaar vind ik niet erg hoor ben er alleen blij mee. Jullie zijn echt top. Ben zelf wel blij met het resultaat.

[Barry2001]

Heb het even niet meer gevolgd, maar dit gaat de goede kant op. Je bent afgestapt van het groundplane?

[Xanadu1234]

Barry

Nee de eerste is nog steeds voorzien van een ground plane.
Het onderste boardje komt straks aan de voorkant van de kast en ik ga daar geen audio signaal langs doen.
Is het dan wel zinvol om een ground plane te doen? Wat is jullie mening ?

Wil alleen nog weten of de unl2004 ook niet gebruikte pinnen aan aarde gelegd dient te worden.
Ik kan dit echt nergens in de datasets vinden. De BL enz sluit ik aan op de 12v zodat deze altijd een nul heeft. De LE leg ik weer aan aarde.

Peter

[Xanadu1234]

Iedereen
Even tussen door een vraagje.
Zou ik het onderstaande ook zelf kunnen maken?
Wil alleen dat ik een ALPS of TDK motorized met een afstandsbediening kan bedienen.
Ik heb geen idee of dit moeilijk is.
Kunnen jullie mij helpen?

https://www.hificollective.co.uk/potent ... -alps.html

Mijn dank is weer groot
Peter

[ray5150]

Als je een microcontroller kunt programmeren zodat deze met het RC5 protocol kan omgaan, dan wel ja.
In alle andere gevallen kun je beter het kant en klare printje aanschaffen.
(RC5 is de code waarmee infra rood afstandsbedieningen werken.)

[cool]

Ik mis op de onderste print de voeding ontkoppeling. Bij de relais zie ik geen diodes maar wellicht ingebouwd?

[ray5150]

Inderdaad. bij ieder IC een 100nF ceramisch bij het voedingspootje plaatsen.

[Xanadu1234]

Cool en Ray
Ontkoppeling heb ik gedaan zie alleen niet waar ik dus diodes dient te plaatsen

[ray5150]

Normaal gesproken zet je die parallel over de relais-spoel.
Maar ik zie dat ze al in de ULN2004 ingebouwd zitten. dus in dit geval hier niet nodig.

ULN2004.pdf

(925.2 KiB) 30 keer gedownload

[Xanadu1234]

Ray

Dat dacht ik ook maar bedankt weer.
Maar moet ik de niet gebruikte pootjes van de unl2004 aan aarde leggen want dat zie ik echt nergens.

Peter

[Barry2001]

Nee, die kun je los laten hangen.

Iedereen
Even tussen door een vraagje.
Zou ik het onderstaande ook zelf kunnen maken?
Wil alleen dat ik een ALPS of TDK motorized met een afstandsbediening kan bedienen.
Ik heb geen idee of dit moeilijk is.
Kunnen jullie mij helpen?

https://www.hificollective.co.uk/potent ... -alps.html

Mijn dank is weer groot
Peter

Een motorpotmeter regelen doe je door de spanning om te draaien als íe de andere kant op moet, in de elektronica heet de schakeling waarmee je dit kunt doen een H-brug. Voorbeeld van een componentje waar dit al in zit is een L293D motordriver. Ik heb dit in een vorige voorversterker gedaan, en de afstand bediening (RF, geen IR) ingekocht. Ik heb hier geen schema meer van, maar je kunt vast met Google wel iets panklaars vinden.

[hsmeets]

Haha

jullie hebben mij echt niet hoog zitten he.
Maar ik heb de foto's in snipping tool gedaan.
Zijn deze beter dan?

heb de layout aangepast/
Moeten van de IC pootjes die niet gebruikt worden op het relais board ook aan aarde gelegd worden?

Peter

Ikzelf zou alle sporen van de 12V voeding wat breder maken, lagere weerstand, dat je aan het einde ook nog 12V hebt. Het zal hier wel loslopen denk ik. Zelfde voor retour spoor GND als je geen groundplane gebruikt.

[Xanadu1234]

Nee, die kun je los laten hangen.

Iedereen
Even tussen door een vraagje.
Zou ik het onderstaande ook zelf kunnen maken?
Wil alleen dat ik een ALPS of TDK motorized met een afstandsbediening kan bedienen.
Ik heb geen idee of dit moeilijk is.
Kunnen jullie mij helpen?

https://www.hificollective.co.uk/potent ... -alps.html

Mijn dank is weer groot
Peter

Een motorpotmeter regelen doe je door de spanning om te draaien als íe de andere kant op moet, in de elektronica heet de schakeling waarmee je dit kunt doen een H-brug. Voorbeeld van een componentje waar dit al in zit is een L293D motordriver. Ik heb dit in een vorige voorversterker gedaan, en de afstand bediening (RF, geen IR) ingekocht. Ik heb hier geen schema meer van, maar je kunt vast met Google wel iets panklaars vinden.

Barry die L293d kan ik vinden en wel begrijpen. Alleen dat tweede stukje tekst wat je bedoel met (RF, geen IR) ingekocht. Dat begrijp ik even niet. Moet er nog een IC tussen ?

[Xanadu1234]

Haha

jullie hebben mij echt niet hoog zitten he.
Maar ik heb de foto's in snipping tool gedaan.
Zijn deze beter dan?

heb de layout aangepast/
Moeten van de IC pootjes die niet gebruikt worden op het relais board ook aan aarde gelegd worden?

Peter

Ikzelf zou alle sporen van de 12V voeding wat breder maken, lagere weerstand, dat je aan het einde ook nog 12V hebt. Het zal hier wel loslopen denk ik. Zelfde voor retour spoor GND als je geen groundplane gebruikt.

Hs meets de sporen heb ik dikker gemaakt kan 4 Ampere doorheen geeft het programma aan. Heb de 12v voeding lijnen ook dikker gemaakt.
