Ingangsselectie tbv Composiet versterker MK1-V2

[Xanadu1234]

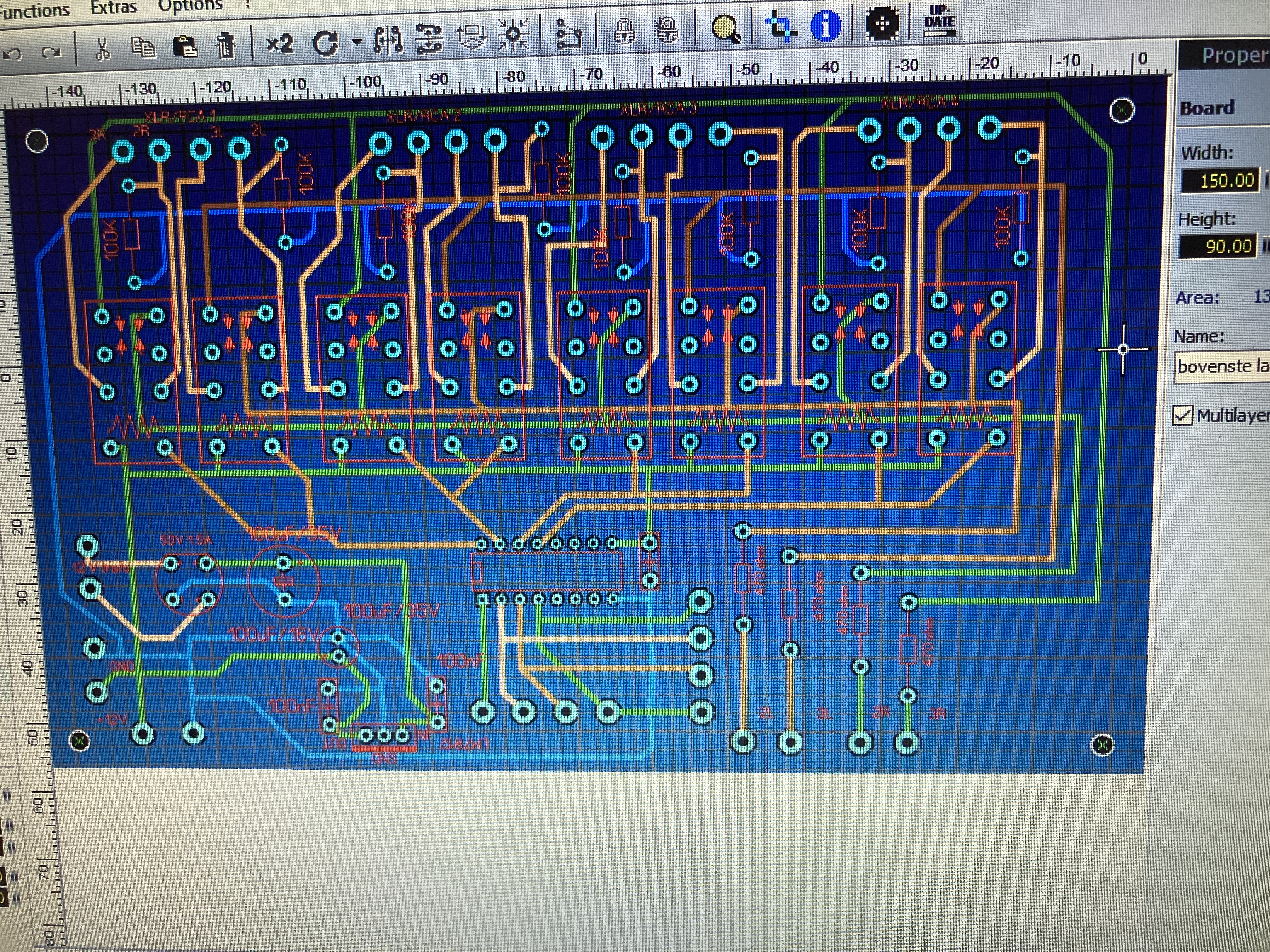

Ben begonnen met het ontwerpen van de relais voor de XLR en de RCA. Zodat ik deze aan de voorzijde met een keuze knop kan bedienen. Met dank aan Barry.
Zien jullie nog iets raars?

Kast is ook binnen zal de komende dagen even de kast in elkaar zetten

[Barry2001]

Je zou GND in een plane kunnen leggen. En de 100nF condensatoren, kunnen wel dichter bij de spanningsregelaar en ULN. Dat is bij de elco minder belangrijk, bij de 100nF wel. En dan met de spanning eerst naar de C, dan naar het te ontkoppelen object.

[Xanadu1234]

Barry
Ik snap even niet hoe ik nog dichter bij kan zeg maar.
Het laatste gedeelte van je verhaal snap ik ook niet haha over de C.

Een GND plane moet ik even uitzoeken.

Maar volgens de foto oké ?

[Xanadu1234]

Barry

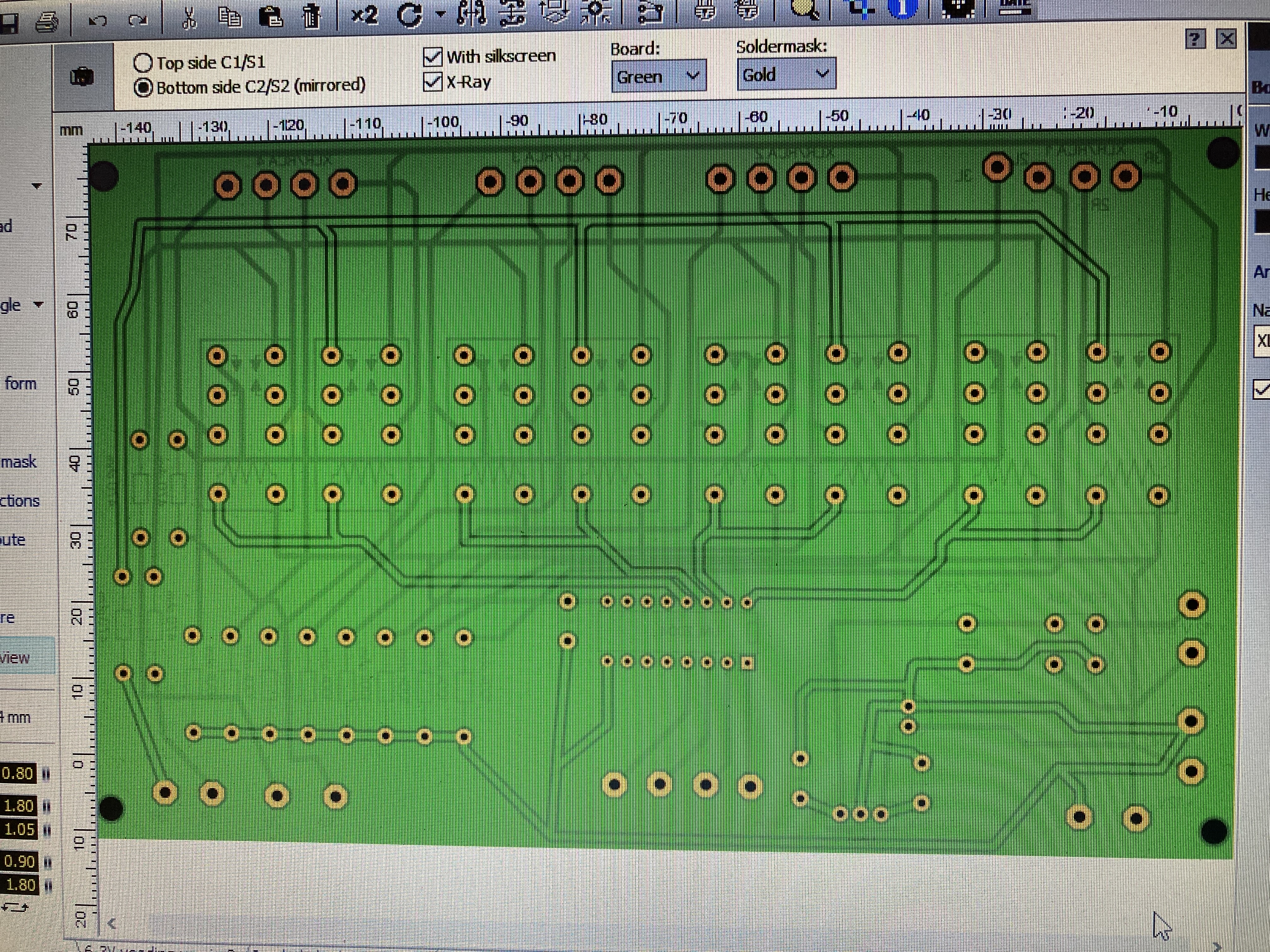

Ground plane is gelukt weet alleen niet of dit goed is.
Hoe controleer ik zoiets ?

[Barry2001]

Nee, de bedoeling van een plane is dat je de gnd sporen vervangt voor dit plane. Je moet dan het plane de netnaam gnd geven. Sprint layout is dit toch? Ken het verder niet, maar misschien kun je dat in de properties van het plane doen. Het plane is nu nergens verbonden zo te zien.

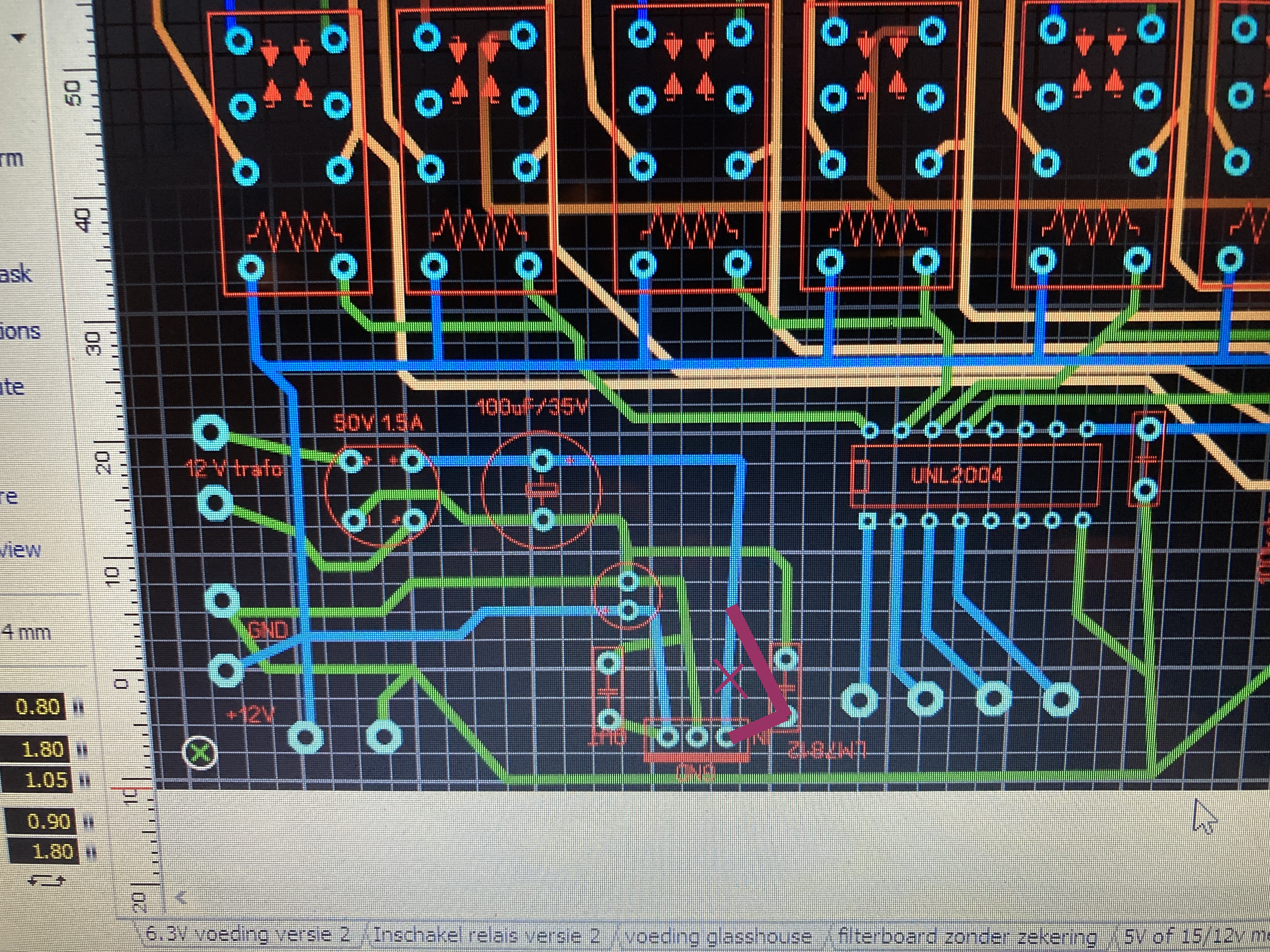

Met die condensator (100nF) bedoel ik dit:

Heb het er bij 1 ingetekend, de rest ook zo. Bij de ULN gaat het al wel goed, maar zeker bij de regulator mogen ze wel dichter bij. Strak erop

Zal ik dit anders afsplitsen in een apart topic? Heeft niet meer zoveel met de Composiet versterker te maken.

[Xanadu1234]

Barry2001 helemaal gelijk het een andere topic gestart over de ground plane aanleggen pcb board.

[Xanadu1234]

Iedereen

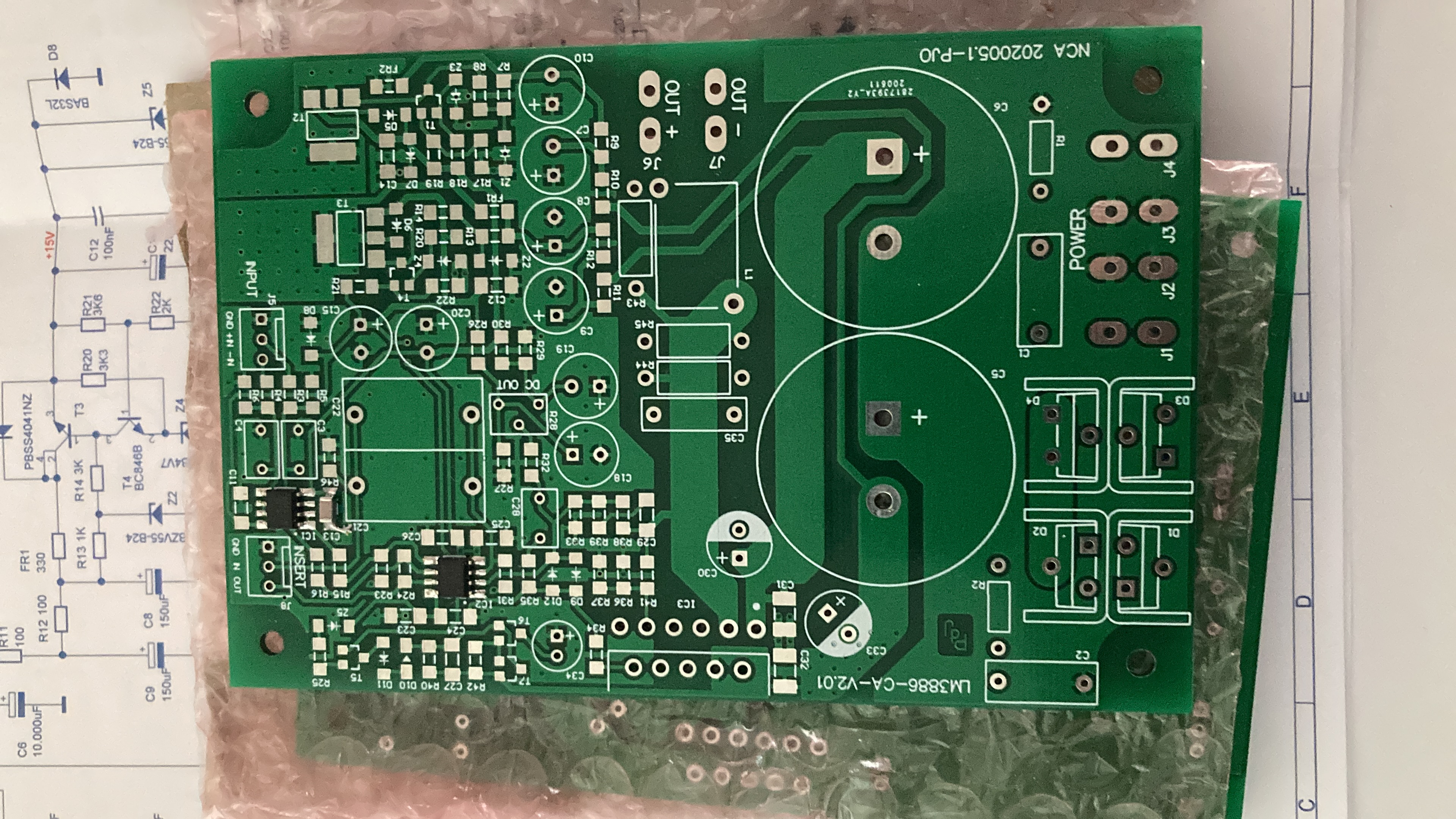

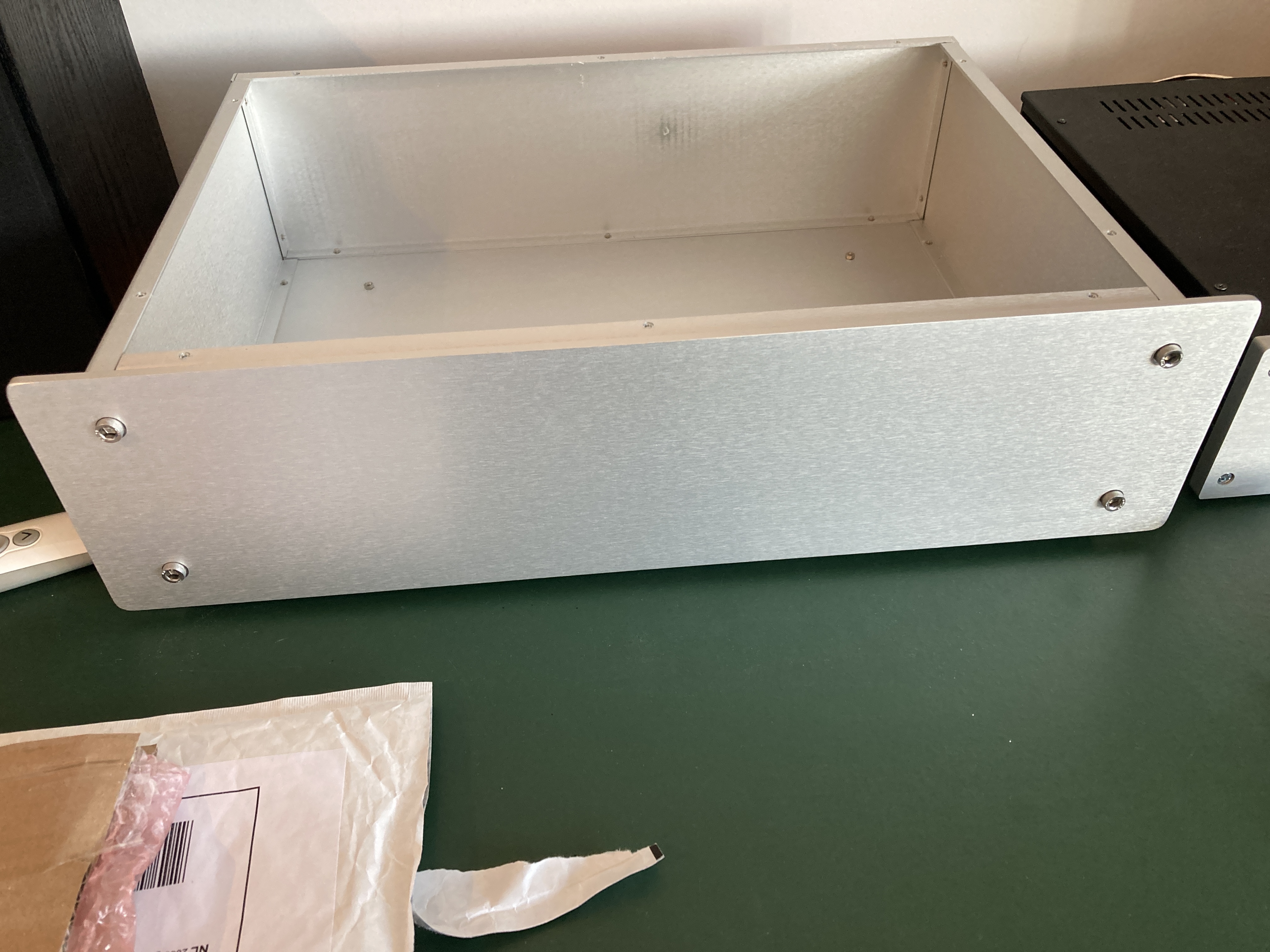

Boardje zijn binnen en de kast.
De rest is ook onderweg.

[Pjotr]

Mooi die zilveren kast!

[Xanadu1234]

Iedereen

Ik zit even te kijken naar het boardje om een volumeregelaar aan te sluiten maar ik ben een beetjes los.
Normaal gebruik je deze zie link. Alleen dat kan nu toch niet of begrijp ik het nu verkeerd ? Normaal zou een een 4 aansluit versie moeten hebben toch?

https://www.audiophonics.fr/en/potentio ... -3506.html

[Xanadu1234]

Ik zou graag een display willen maken in de front als ik de keuze schakelaar bedien aan de voorzijde. Wil eindelijk zelf wel een printje ontwerpen met een display die laat zien welke poort er is geselecteerd. Op dat display zou ik dan graag 1 tm4 willen zien is dat te maken ?
Weet iemand hoe dat kan ?

[Shadow]

Ik zou graag een display willen maken in de front als ik de keuze schakelaar bedien aan de voorzijde. Wil eindelijk zelf wel een printje ontwerpen met een display die laat zien welke poort er is geselecteerd. Op dat display zou ik dan graag 1 tm4 willen zien is dat te maken ?
Weet iemand hoe dat kan ?

https://www.audiophonics.fr/en/selector ... 14351.html

[ray5150]

Ik zou graag een display willen maken in de front als ik de keuze schakelaar bedien aan de voorzijde. Wil eindelijk zelf wel een printje ontwerpen met een display die laat zien welke poort er is geselecteerd. Op dat display zou ik dan graag 1 tm4 willen zien is dat te maken ?
Weet iemand hoe dat kan ?

Zoiets heeft Barry2001 al eens gemaakt, maar dan met een Nixie buisje. zie zijn avatar.
Weet alleen niet meer welk topic dat was.

[ray5150]

Iedereen
Boardje zijn binnen en de kast.
De rest is ook onderweg.

Mooie printen ook.
Is het ook gelukt met het bestellen van alle onderdelen ?

[Xanadu1234]

Mis nog twee onderdelen het lm3886 en daar de klusjes voor. Heb nu via een andere de lm3886 besteld. De klompjes komen in maart.

Hopelijk reageert Barry misschien nog wat er mogelijk is.

Die van audiophonics is complex ik heb straks al een pcb om de ingang te schakelen.

[Barry2001]

Die nixie zat in GU50PP, zie onderschrift. Maar in jou geval, je gaat toch met een standenschakelaar 12V op de ingang van de ULN zetten? de ingang die aktief moet worden. Daar kun je dus ook van alles op mee laten liften, zoals een ledje met voorschakelweerstand.

[ray5150]

Ik had de indruk dat Xanadu een 7-segment LED display bedoelde, maar ik kan me natuurlijk vergissen.

[Barry2001]

Tidee is hetzelfde. Je hebt 12V ter beschikking op je actieve kanaal, daar kun je van alles mee aansturen: ledjes, nixie, een display, of je kunt er een raket mee laten opstijgen. Als voorbeeld he

[Xanadu1234]

Barry en anderen
Haha jullie denken echt dat ik een alles weet van electronica haha. Een raket wegsturen lukt me wel alleen een schema maken om een nixie te maken is voor mij echt een raadsel.

Wil gewoon net zoals een tentlabs module een simpel display die 1tm 5 aan kan geven zodra ik kat kanaal kies.
Maar hebben jullie een linkje ?

Kan ik eens kijken wat ik kan maken

[Xanadu1234]

Er moet toch iets te maken zijn met en displaytje en een IC met een schakeling. En die 12v heb ik dat klopt Barry.

[Xanadu1234]

Heb dit gevonden
https://circuitdigest.com/electronic-ci ... -ic-cd4511
Dat is best te doen alleen dan mis ik nog wat omdat sommige twee tegelijkertijd ingedrukt dient te worden.

[wdd]

Je kunt ipv de schakelaars in je voorbeeld een CD40147 IC zetten.
Dan verbind je de uitgang van je schakelaar met ingangen 1-5 van de 40147. Die maakt er dan de BCD code van die de 4511 nodig heeft.

[Xanadu1234]

Wdd

Ga even kijken hoe en wat ik dat kan aansluiten.

Peter

[Ah!buis]

Je kunt ipv de schakelaars in je voorbeeld een CD40147 IC zetten.
Dan verbind je de uitgang van je schakelaar met ingangen 1-5 van de 40147. Die maakt er dan de BCD code van die de 4511 nodig heeft.

Je zou hier ook een CD4532 kunnen gebruiken (8 naar 3) wat er is maar van 1 tot 5 nodig.

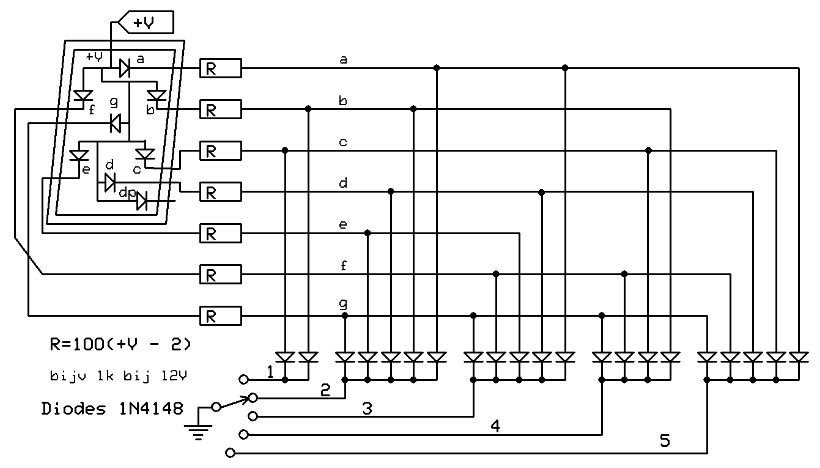

Maar kan eenvoudiger met een een stel diodes (21).
Anne

[Xanadu1234]

Wdd heeft u iets van een schema ?
Zodat ik kan kijken wat ik moet doen.

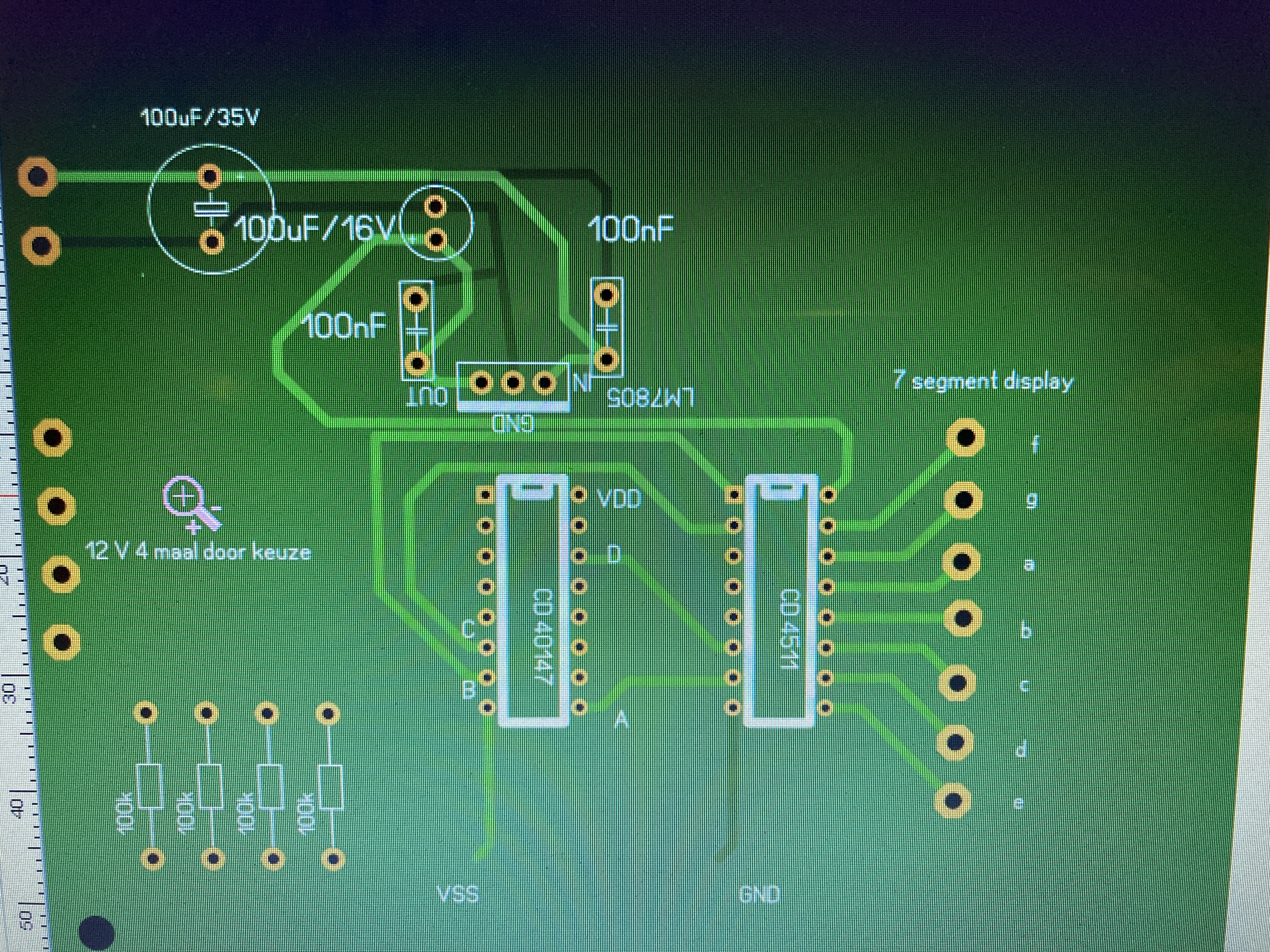

Heb nu dit maar ik loop even vast

[Xanadu1234]

Het relais bord het ik nu zo gedaan.
Bedankt voor de hulp Barry
