4P1L vraagje

[democles]

Vandaag testdag.

Gloeivoedingen getest,werken en zijn mooi op te regelen naar 550mA

Salas shuntvoedingen getest werkten tot dat ik bij 1 er van met een meetpen sluiting maakte op Q2 brande er ook gelijk de laatste weerstand in de voeding mee uit.

Q1 en Q2 vervangen te samen met de 12v zeners D1 en D2.

Kon hierna weer de stroom instellen met R4,alleen kon ik de spanning niet meer instellen met R11 meet geen spanning

Q3 vervangen,hielp niet.

Q4 Q5 en Q6 vervangen te samen met zener D3.

Oke,ik kan weer een spanning regelen alleen houd het op bij 189v de andere Salas shunt geeft 235v en heeft nog over

Nu de stroom weer proberen te regelen met R4,doet niks meer

Heb Q2 er weer uit gehaald en doorgemeten,is goed,toch maar een nieuwe in gezet,maar de stroom is nog steeds niet te regelen.

[Ah!buis]


Anne

[democles]

Yep

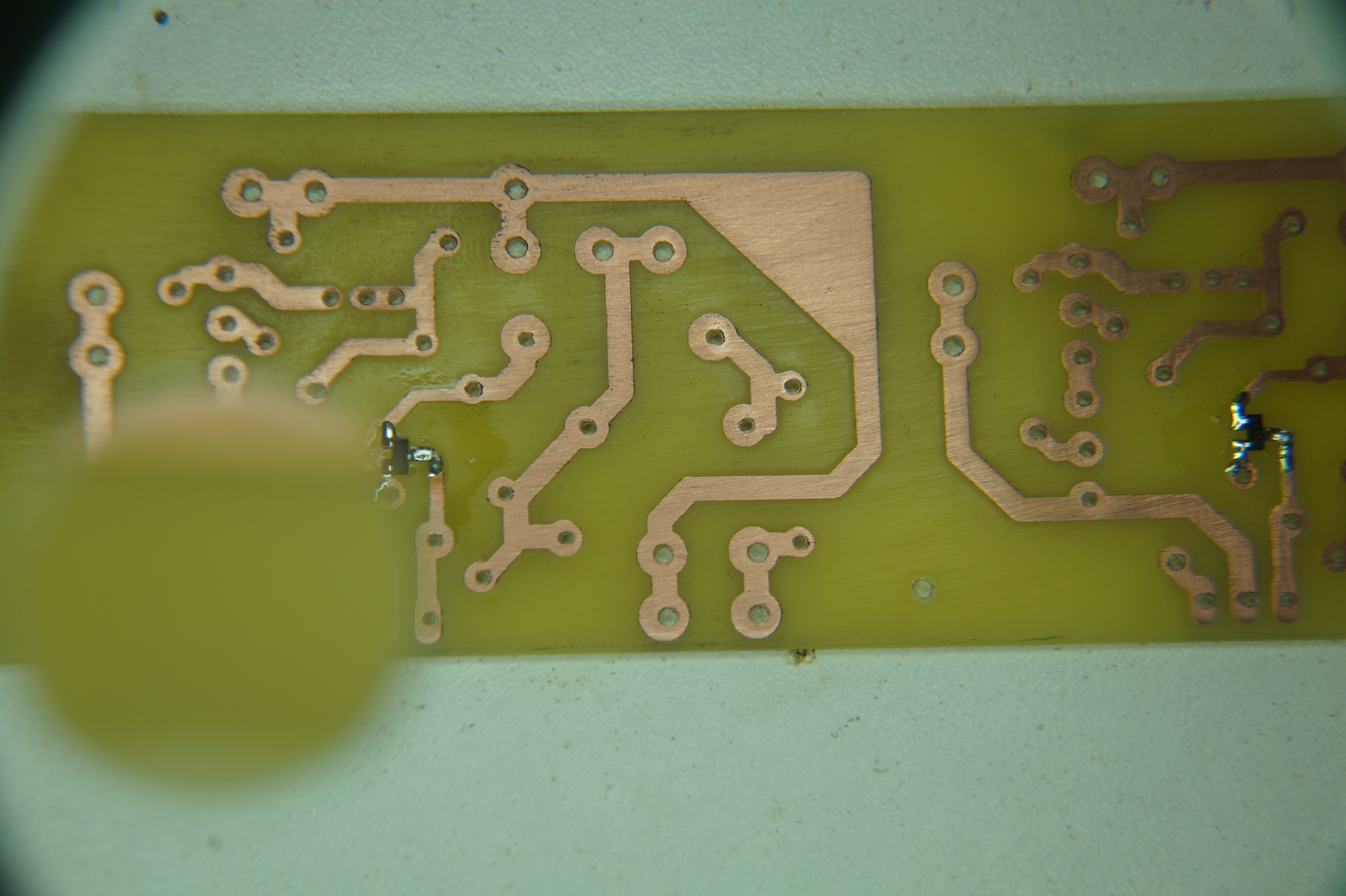

Oke, Q1 er nog een keer uit halen,en dan is ondertussen de print zo verminkt door al het desoldeerwerk dat we beter een nieuwe kunnen maken

Krijg je met meer zand dan glas

Maar goed 1 van die Salas dingen doet het,nu de tweede nog.

[democles]

Ik denk ergens een slechte soldeerverbinding,her en der nog wat aangestipt , geschoond met alcohol en de Salas doet het

Morgen maar kijken of ik de buizen kan inregelen op 10mA.

[OpaBert]

[democles]

Bedankt Bert,

Oke, eerst maar even een grote meetronde.

De voedingsspanning 258v

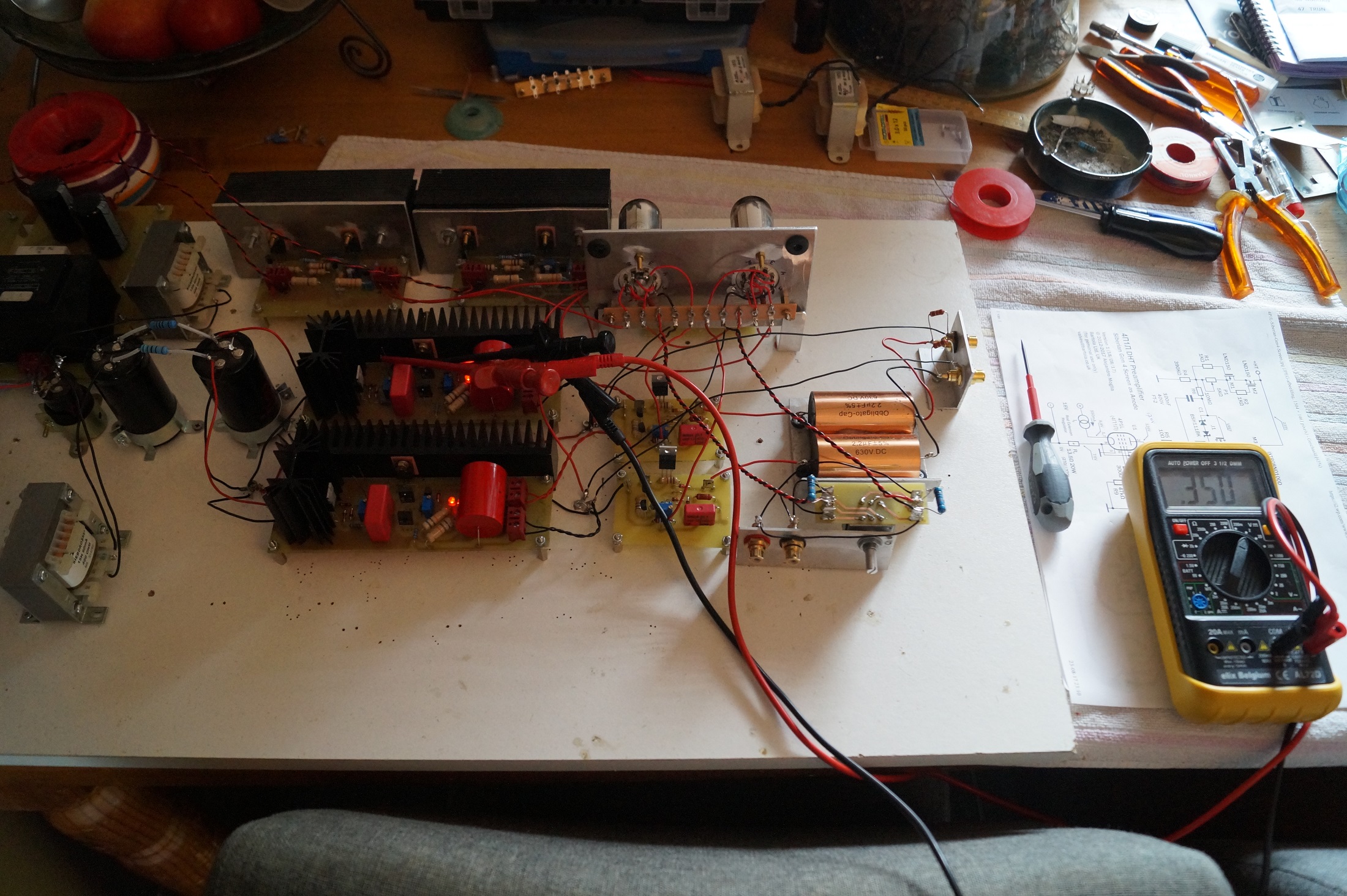

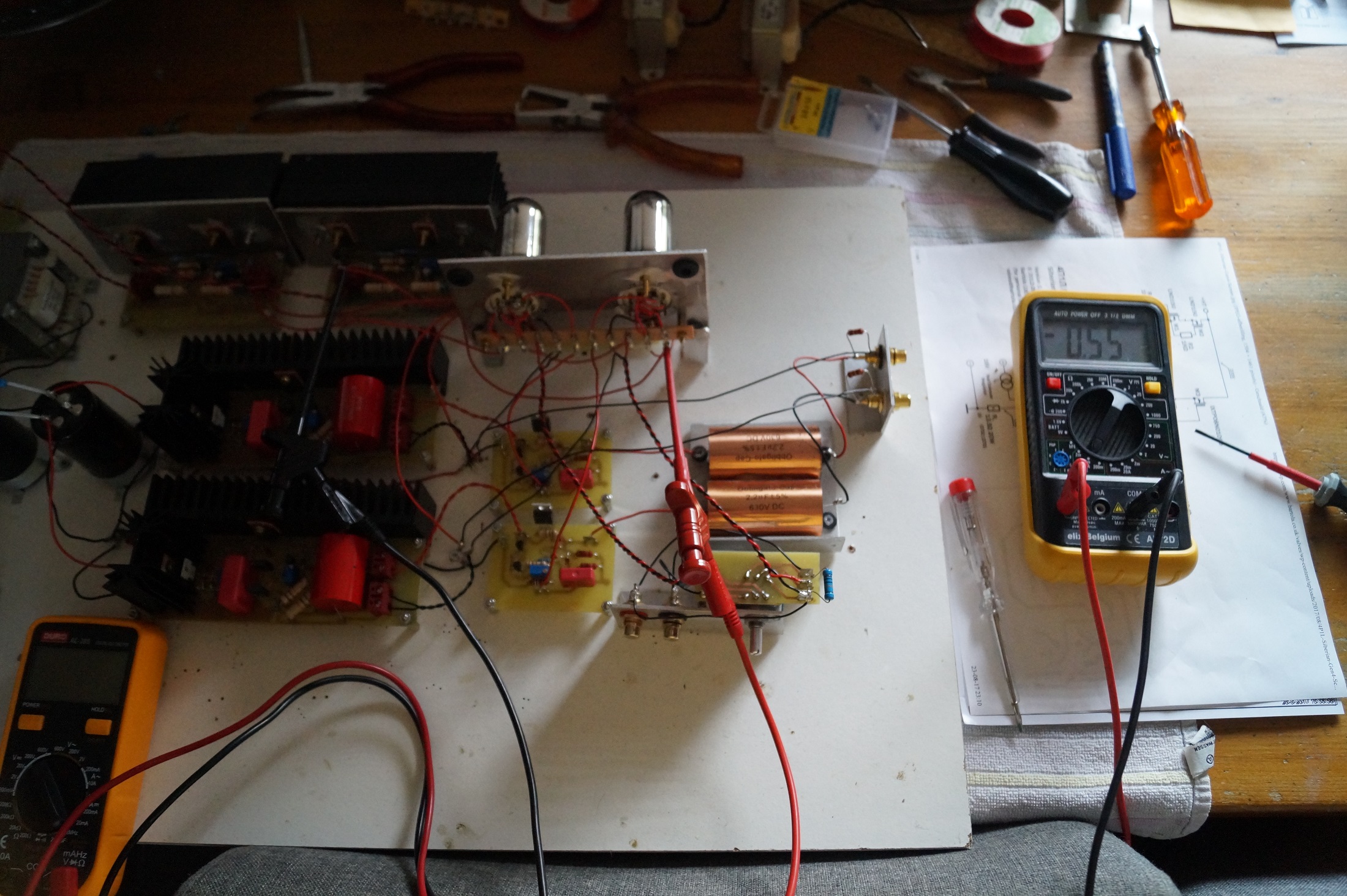

350mV = 35mA geeft de eerste Salas (15mA voor de buizen schakeling en 20mA voor de Salas om zijn werk goed te doen )
De tweede ook ingesteld op 35mA.

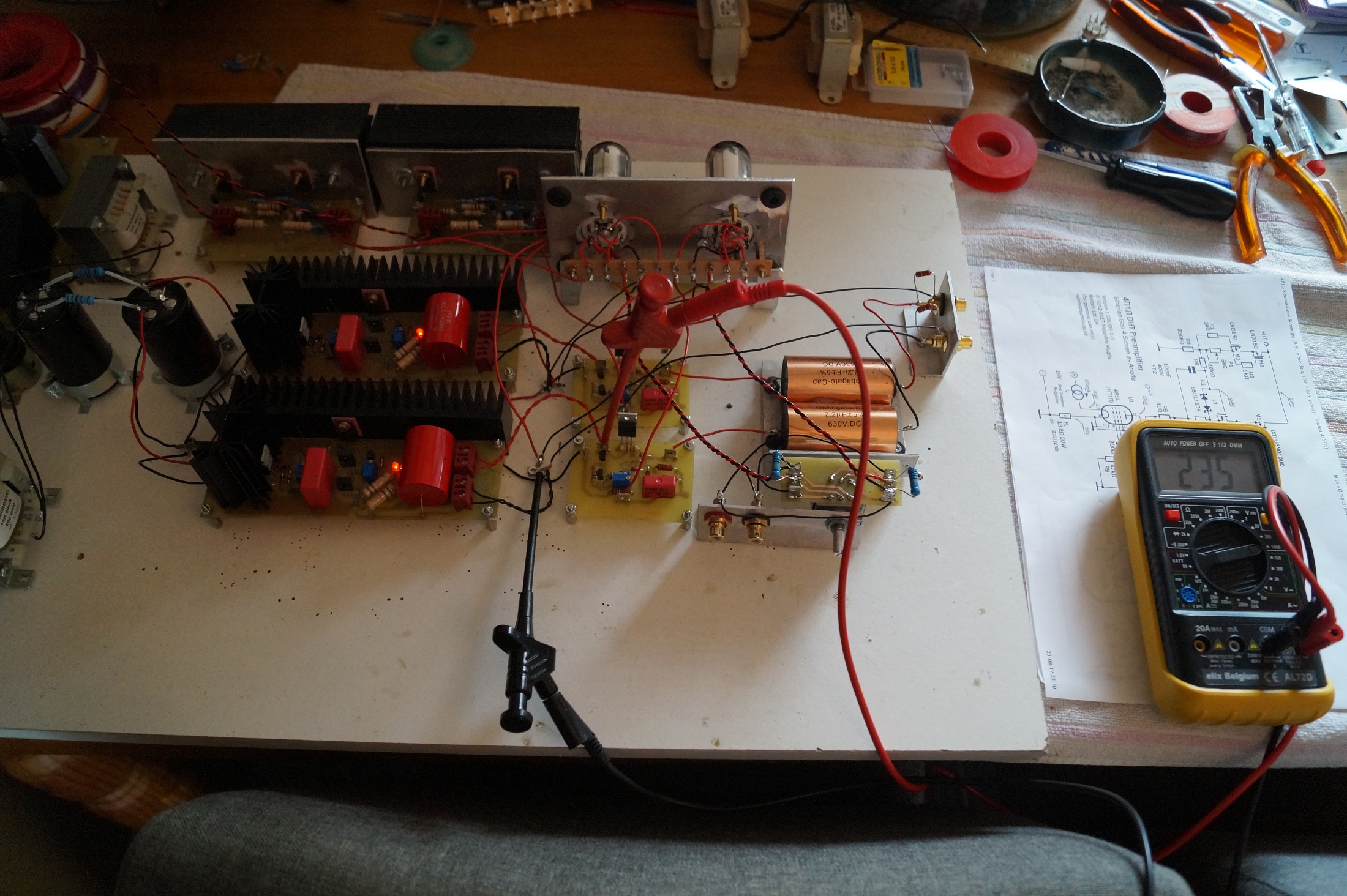

De Salas shunt,s ingesteld op 235V (voedingsspanning was 258V,dus 23V is voor de Salas shunt ,minimum was 20V ik vind het mooi )

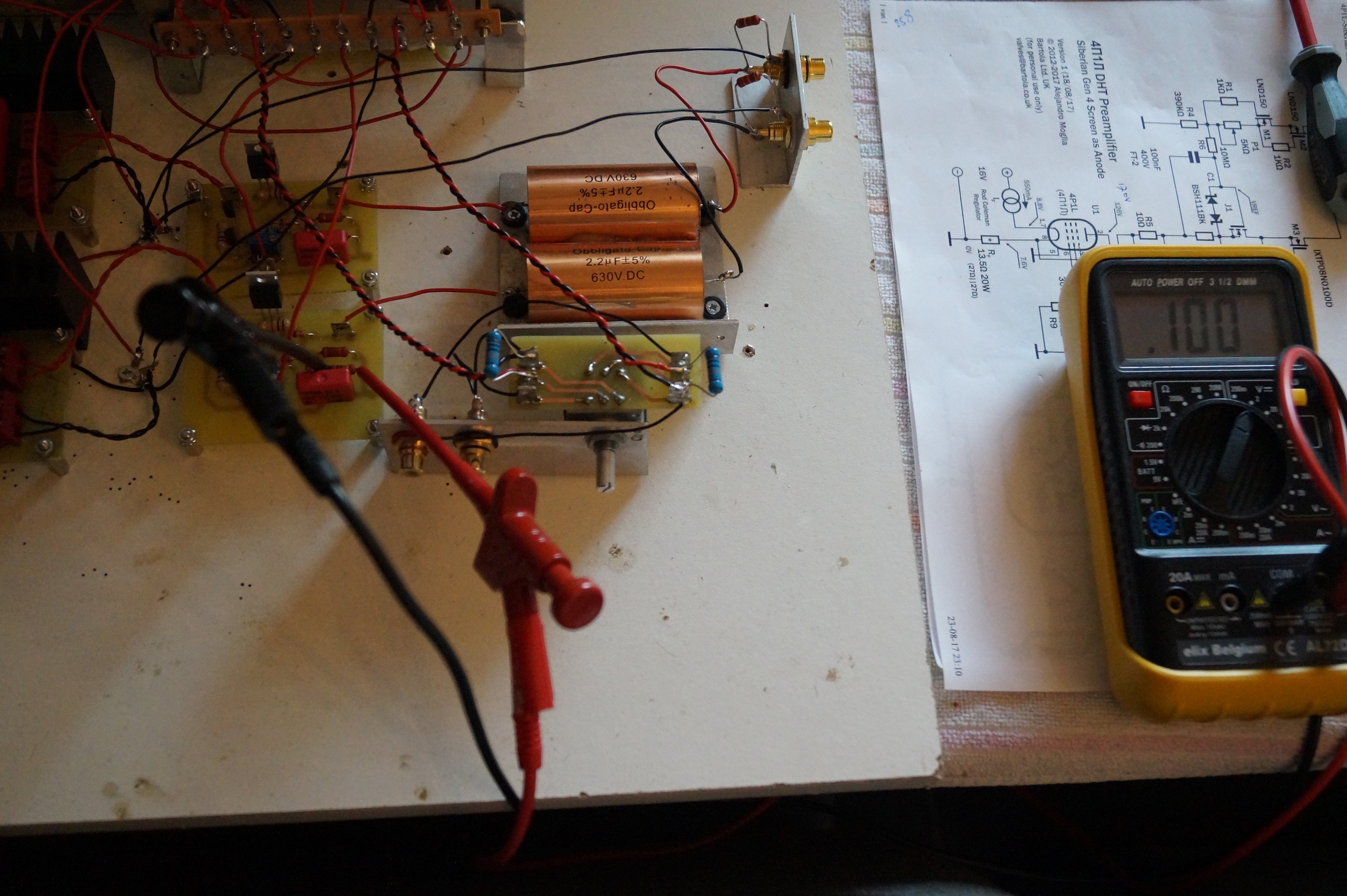

En als laatste de CCS schakelingen ingesteld op 10mA is op de meter 100mV gemeten over de 10 ohm meetweerstand

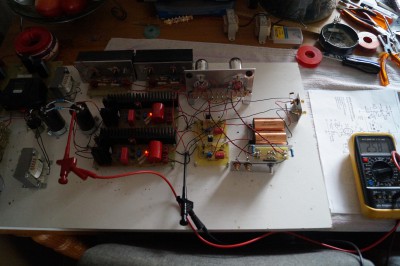

De boel maar eens optuigen en muziek er op

[OpaBert]

Afregelen op minimum rook

[democles]

Voor zover de boel even aan stond worden de laatste weerstanden in de voeding warm,zit nu 510 ohm 2W in kan wel 5W denk ik.

Nog geen rook

[democles]

Ingeplugd,alles doet het

Hoe klinkt het na twee uur spelen?

Anders,veel lucht,goede bas kick,groot podium,goed onderscheid tussen de instrumenten,niet scherp,beetje verslavend soundje.

Er zit nog een ietsie brom in,niets nieuws voor een opstelling op een plankje.

Is het de moeite waard?

Ja.

Nadelen:

Alleen als het goed donker is zie je de buizen gloeien.

Veel zand voor een glasbak.

En het was niet onverstandig de buizen in rubber tules op te hangen, dit is echt een ,,Howling Wolf,,(microfonisch)

Een klein tikje tegen de bedrading was al genoeg om een heel roedel van die beesten te laten horen

Gelukkig werd het later beter,kwestie van inbranden dus.

[democles]

Ik gebruik dus hier de screen als Anode op de 4P1L buis.

Voor die gene die de Anode als Anode wil gebruiken,er moet dan wel 30mA op i.p.v. 10mA.

Het printje voor de CCS veranderd dan omdat de BF862 Fet geen 30mA aan kan en dan vervangen moet worden door de BSH111BK.

De BSH111BK heeft interne zener beveiliging,zodat er ook nog twee zeners verdwijnen op de print,

Tevens zijn de pootjes anders bestukt.

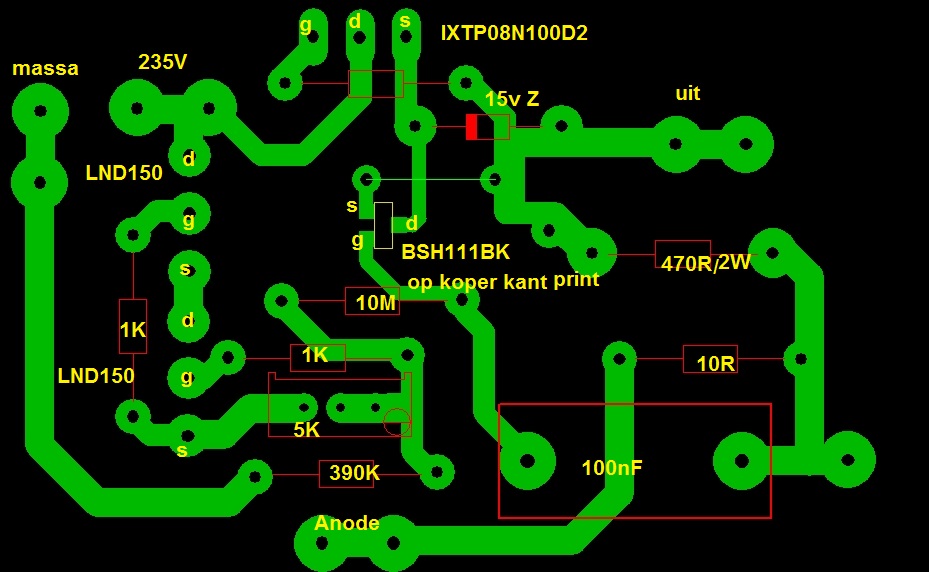

Omdat het niet zo moeilijk was het bestaande printje aan te passen en voor de volledigheid plaats ik het bijgewerkte ontwerp. (als WORD bestand voor de zelf etsers)

[democles]

Oke,de 10mA versie van de 4P1L voorversterker werkt naar behoren

Alleen blijft er iets brom,ondanks de fatsoenering van de bedrading.

De buis is microfonisch totdat ie genoeg opgewarmd is dan valt het mee. (wel in rubber ophangen!!!)

Omdat de klank toch menig indirect verhitte triode zo aan de kant zet,besloten om ook de 30mA versie te proberen(met B+ op de Anode i.p.v. het schermrooster)

Heb het printje wat veranderd met het oog op waar de aansluitpunten worden geplaatst.

Maar voordat ik alles ga ombouwen knoop ik mijn scoop er nog even aan voor de oefening.

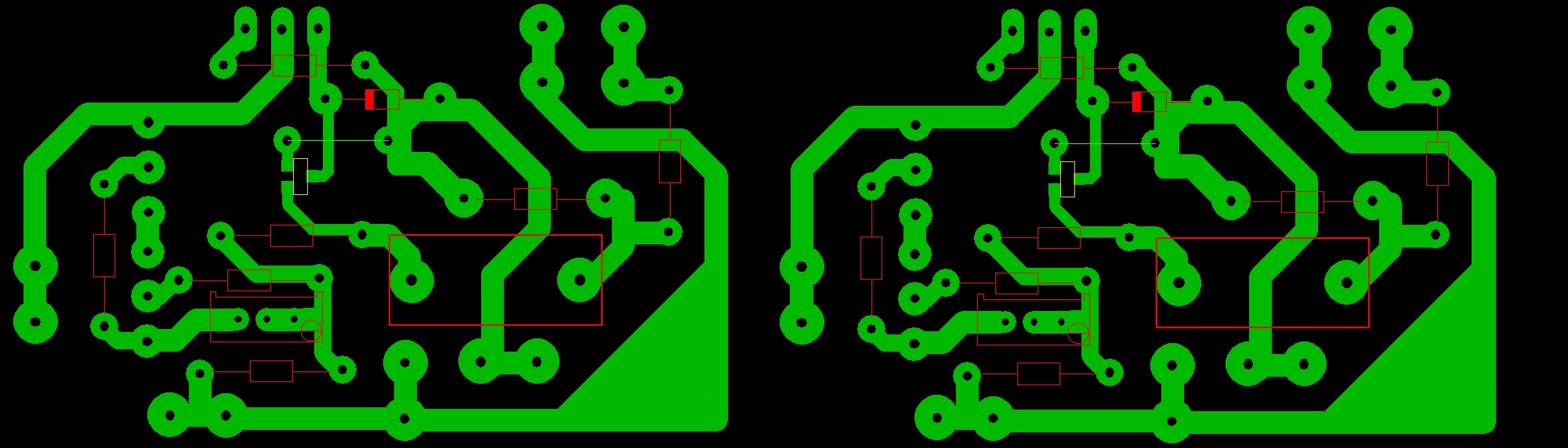

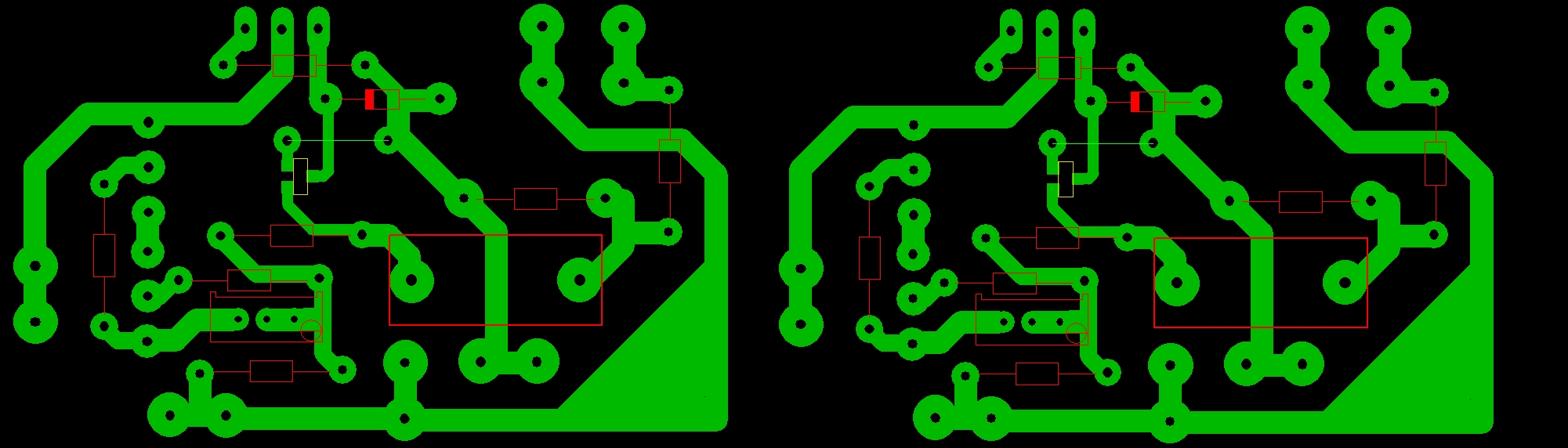

Al vast een preview van de print ontwikkeling (14x4cm)

[democles]

Even verder bijgewerkt,

[Ah!buis]

Even verder bijgewerkt,

Wat is nou 't verschil
Anne

[democles]

Dag,Anne

Ik heb die rare bocht op de print er uit gehaald.

Krijg je als je er een tijdje tegenaan kijkt

Ondertussen vandaag ook twee Coleman printjes binnen gekregen voor de gloei.

Weet niet of het verschil zal maken met de huidige printen,maar het proberen waard in het gevecht tegen het ,brommonster,

Het wachten is op de BSH111BK fets.

[democles]

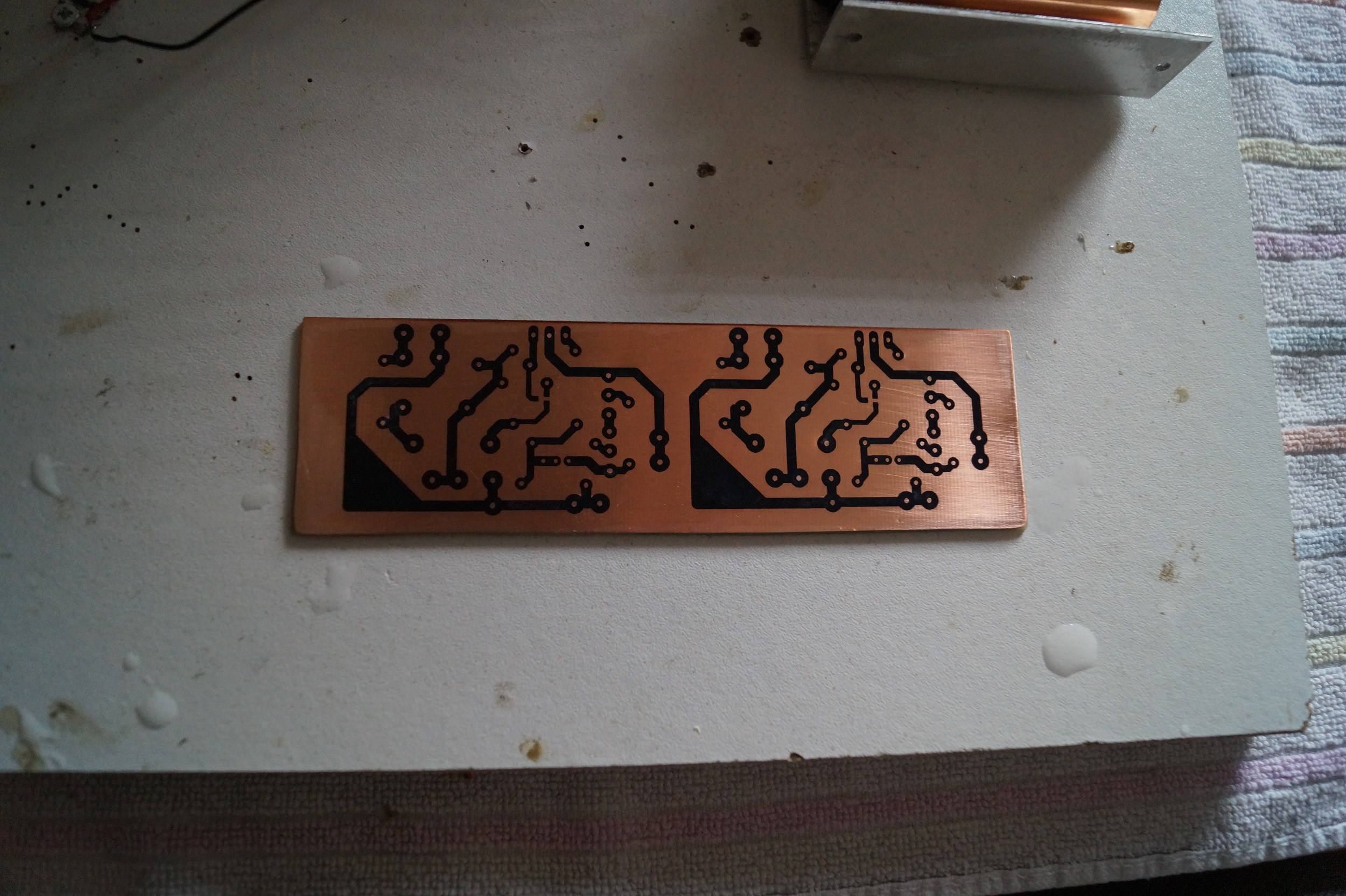

Printje gemaakt.

Kreeg bericht,morgen komen de fets

[democles]

Als lid van de anti SMD club heb ik zojuist een zware overtreding gemaakt door 2 fetjes vast te bakken op de print

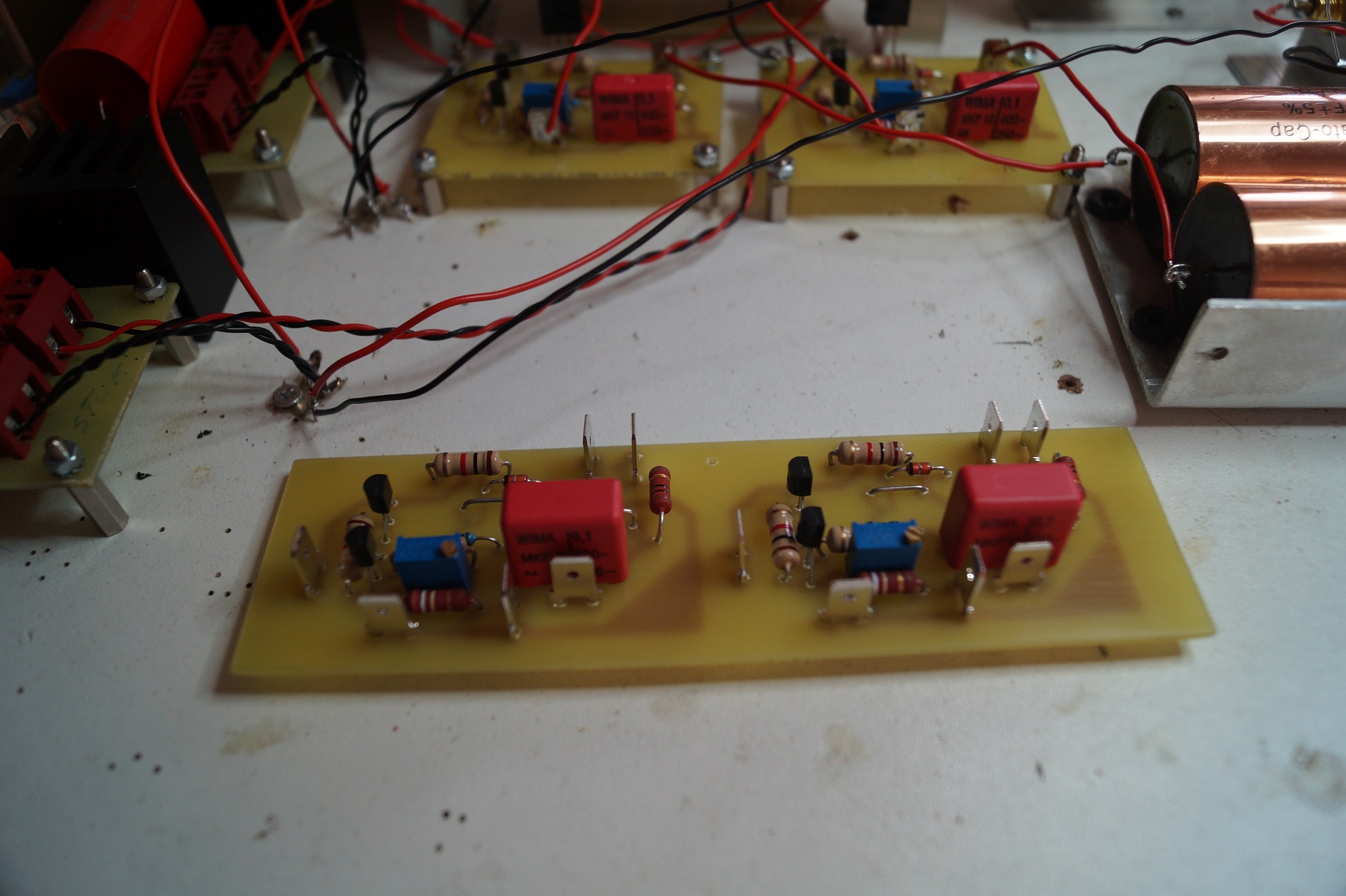

En de rest er ook maar op gezet.

[democles]

Op naar de volgende klus

Ik weet niet wat erger is,SMD solderen of deze kitjes in elkaar zetten

[Ah!buis]

Nog een mogelijk probleempje.

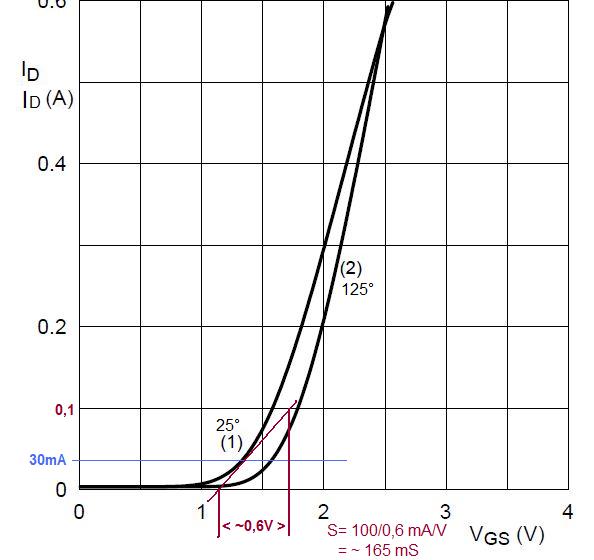

Ik heb de gegevens van die BSH111 's doorgekeken.Blijkt een nogal steil geval, iets van ½A/V (= ½S).
Kans dat zo'n ding gaat staan oscilleren.Te voorkomen met een weerstand onmiddelijk aan het poortje (gate), 330Ω ... 1k.
Anne

[democles]

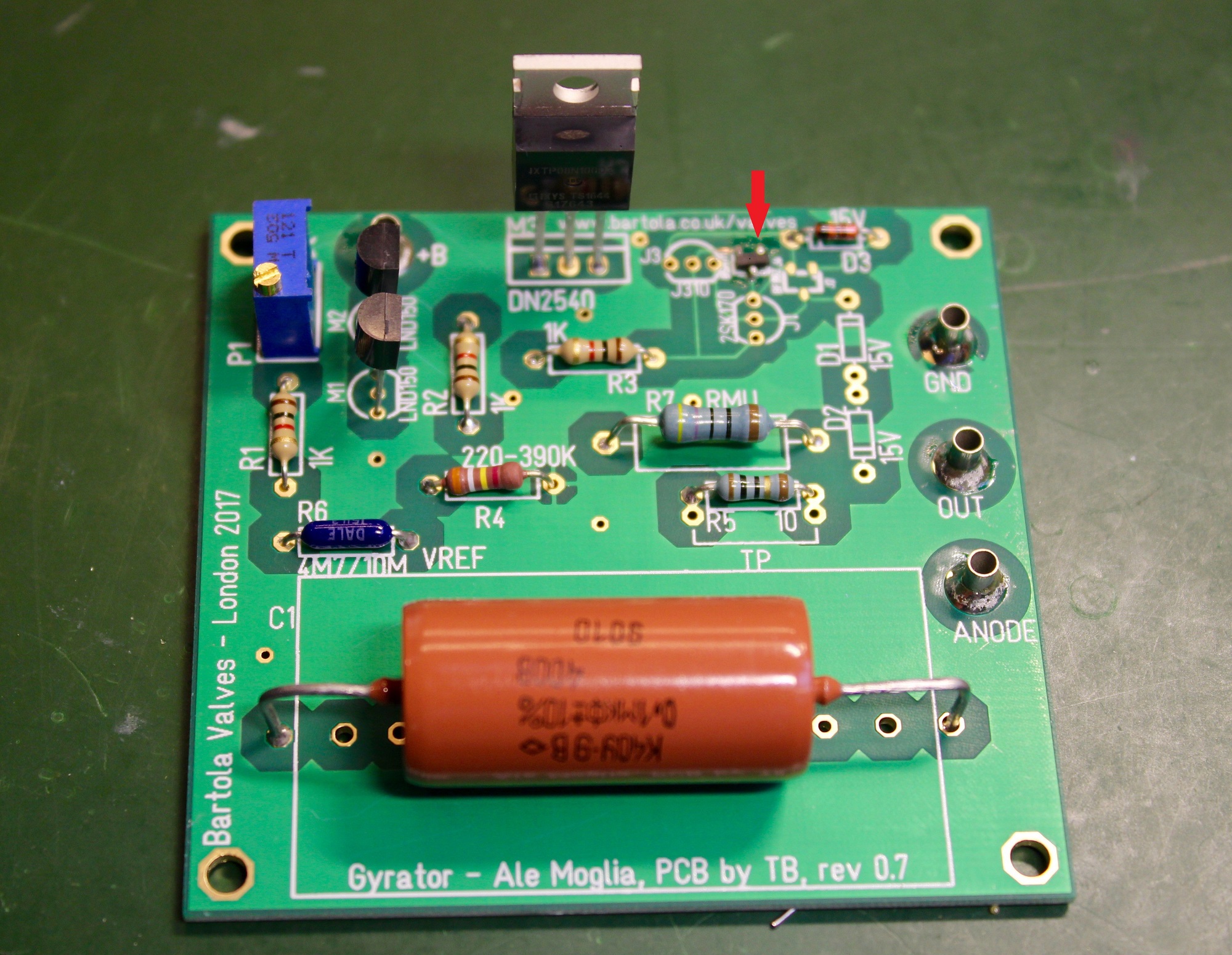

Ik heb niks gelezen op de site van Ale Moglia

Over oscillaties van de BSH111BK.

Op zijn eigen print is ook geen stopweerstand te zien,of een plekje gereserveerd er voor.

Bedankt in ieder geval voor je mogelijke oplossing

[Ah!buis]

Ach, het valt misschien wel mee.De steilheid neemt toe met de stroom en met die miezerige 10mA stelt 't niet veel voor, maar je weet nooit.
Anne

[democles]

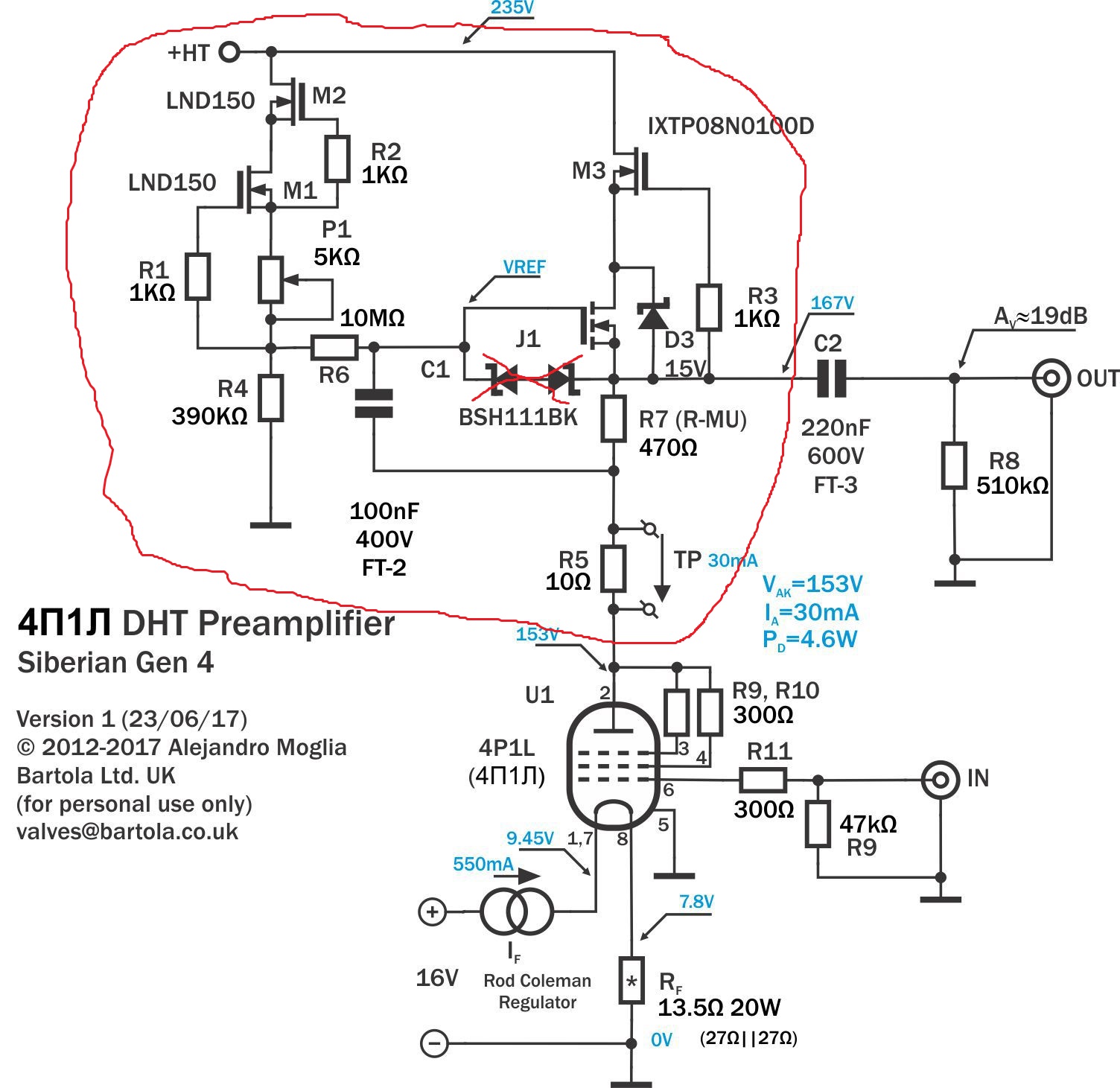

Deze gaat op 30mA

B+ op de Anode en niet op het rooster.

[diymartin]

De BSH111Bk werkt prima in die schakeling ,ik gebruik hem ook in mijn 4P1L pre amp en zin's kort ook
in mijn 6E6-dru driver trap 814 amp
Mijn 4P1L is doodstil ik had ook wat brom en tik geluiden en deze kwamen uiteindelijk naar lang zoeken uit de gloeitrafo's !
Gebruik nu Triad dual bobbin trafo's zoals Rod voorschrijft

[Ah!buis]

Deze gaat op 30mA

B+ op de Anode en niet op het rooster.

Dan is de steilheid al weer groter, hoewel nog lang geen 500mA/V, wel meer dan een gewone j-fet.
Anne

[democles]

Bedankt,diymartin

Hier heb ik wat aan,zal googelen naar die trafo,s.

Leuke grafiek Anne,maar ik snap er niet veel van,zie alleen dat je punt tussen de lijntjes staat

[democles]

diymartin,is dit de trafo die je hebt gebruikt voor de gloei?

http://catalog.triadmagnetics.com/item/ ... p28-1060-1
