Ik bedoel deze printpennen https://www.eoo-bv.nl/printpennen-busse ... x13-5.html

Nog wat vragen die opkwamen tijdens het fröbelen: Ik heb een groundplane gebruikt, moet ik deze met een aparte faston/draad verbinden met het chassis? Zo ja waar kan ik die het beste plaatsen, bij In neg? of...... Ik kon geen bv Amp Mate-N-Loc 6.35 mm vinden in Eagle libray, nu heb ik 1.3 mm (doorsn...

Ok, volgend ontwerp in Inches dus, helder, Thnx!

@Pjotr,
pads grootte inmiddels nog wat groter gemaakt via restring in DRC menu, pad voor bv een weerstand nu 2mm. Tip van eigen library is een goeie, ga ik doen.
Groet van Bert.

@Ray, Raster had ik gewoon op 5mm staan om de TR3 en 4 aansluitingen makkelijk te kunnen uitlijnen. Volgens mij maakt het bij dit soort ontwerpen niet veel uit of je decimaal of in inches werkt, zolang je "alt" maar op finest zet in het Grid menu en je Alt toest indrukt als je componenten ...

Eindelijk weer eens wat tijd

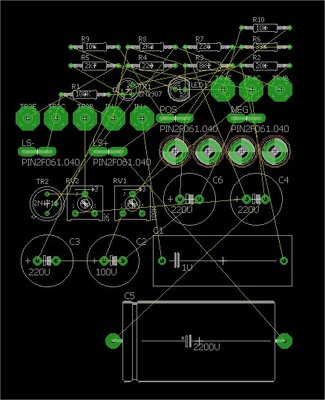

Een eerste opzet in Eagle, alle op en aanmerkingen zijn meer dan welkom, leer ik van!

Eerst nog even de soldeer padjes van de weerstanden e.d. vergroten, vind ze wat iel.......
Daarna onderstaande Georigaanse knoop ontwarren Hoe ik de 2N3055's ga aansluiten bepaal ik later.

Groet van Bert.

Thnx voor de reactie, weer wat geleerd

Nog een vraagje
Kan ik R9/C6/LED1 ook links vd TR3C aansluiting plaatsen?

Alvast bedankt!

@Ray5150,
bedankt voor de antwoorden, 0.6 ohm is idd 0.6 W

Voor wat betreft Groundplane, snap ik het goed dat ik idd een Groundplane kan gebruiken en van daaraf een draad trek naar steraarde op chassis?

Groet van Bert

Netjes opgelost, bedankt voor het splitsen Barry2001.

Groet van Bert.

o ja, en er is wel een 2N3055 symbool in Eagle maar ik wil ze niet op de printplaat hebben, vandaar de C,B,E, pads voor TR3/4

@ Anne,

R4, oops

ander vraagje ( probeer wat meer te snappen van wat ik bouw ) waarom een trimmer tussen ground en basis Tr1 ipv een trimmer tussen hot en basis TR1??

Groet van Bert.

@ Fotohuis,

Ik bedoel in dit draadje gaat het om Ter leering ende vermaeck van een JLH 1969 en nu gaat het opeens over een Ali-E EMI filter!!

Groet van Bert.

Ehhhh, Fotohuis, misschien handig als je zelf een draadje start...........

Idd Ray

Voor ik met het board begin......... Groundplane gebruiken of niet ?? Trimmers 1 turn / 25 turn ?? Weerstanden 0.6 ohm voldoende ?? Elco's 35V voldoende ?? Faston voor voeding aansluitingen, maar een beetje lomp voor ingang en TR3/4 aansluitingen, alternatieven ?? Alvast bedankt voor reacties. Groet...

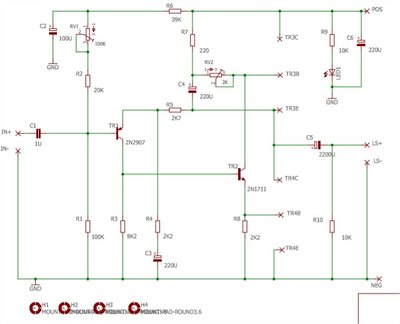

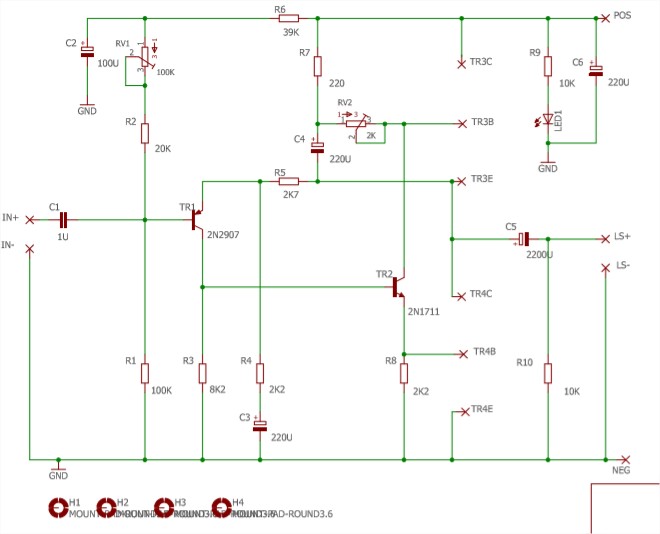

Inmiddels het ontwerp klaar in Eagle.

Bedankt voor je info Fotohuis!

Voor dat er loopgraven gegraven worden.......

Ik blijf bij mijn originele plan ondanks alle goed bedoelde toevoegingen aan het ontwerp om te voorkomen dat ik straks met de 1996 versie bezig ben met LS beveiliging, inschakelvertraging, temp. controller etc. etc. etc.

Nu eerst het voorgestelde draadje van Anne doornemen!!

Een JLH 1969?? Yes, omdat ik Eagle onder de knie wil krijgen, eigenlijk alle onderdelen in huis heb, het vermogen meer dan genoeg is voor hobby kamer 2, ik hem tien tallen jaren geleden ook gebouwd heb en (toen) best wel onder de indruk was van de geluidskwaliteit. Het origineel: JHL 1969 original.j...

Merci Anne, ga mijn huiswerk doen

Gisteravond een mailtje naar EOO, met mijn bestelling, vanochtend al een mailtje terug. Helaas kun je niet meer met Ideal betalen :( Bedrag inmiddels per bank overgemaakt maar het zal dus wel na het weekend worden voor ik de spullen in huis heb. Wel een fijne site om te bestellen overigens, werkt ve...

Kijk daar word ik blij van, bedankt Anne! Maar.................... waarom zijn er zoveel verschillende transistoren?? Omdat er zoveel verschillende toepassingen zijn en om dat er veel verschillende fabrikanten zijn waren en omdat ze ook steeds beter werden. Alhoewel een 2N2222 een ware Mohikaan is ...
