Complementaire LP en HP 2e orde filters met een gelijke fn hebben ook een gelijke group delay en daarmee een constant faseverschil. Dat hangt niet af van de Q-factor. Ter illustratie hier een aantal 2e orde filters met gelijke Fn en met verschillende Q-factor: Van boven naar beneden: Q = 0,71 (Butt...

Ik denk dat het zoiets moet worden.
Alleen voor het HP filter komen de waarden niet zo handig uit.
Wat dat betreft is LR wel handig met dezelfde waarden voor HP en LP.

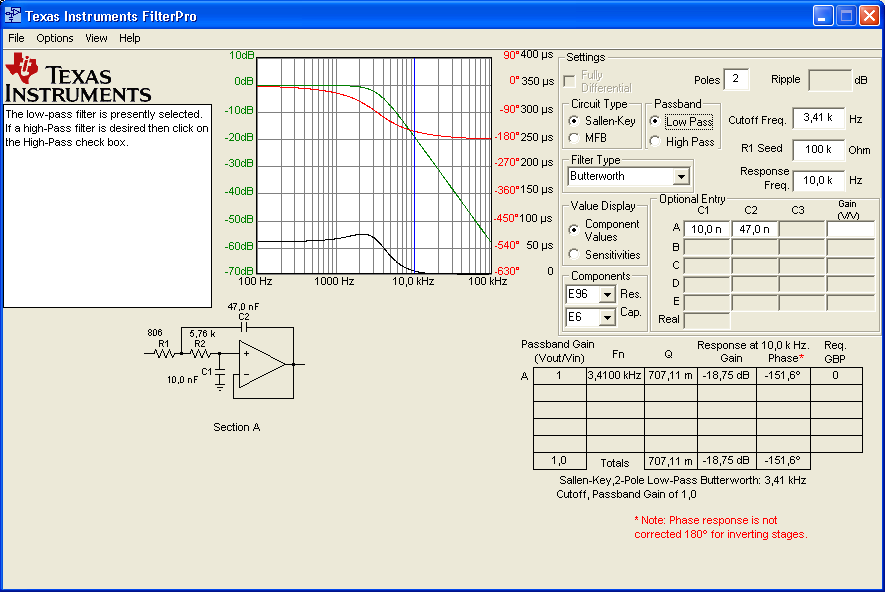

Na wat meer lees- en speurwerk ben ik het met je eens dat dit Fliege Filter ook heel interessant is. Tot nu toe was ik alleen bekend met het Sallen-Key en Multiple Feedback (MFB) type filter circuits en alleen nog maar S-K filters gemaakt. Ik begrijp wat je zegt dat het niet uitmaakt hoe je het filt...

Dat is niet zo moeilijk. Ik ken alleen de Sallen-Key filter topology dus dat zal het ook wel worden

Daarmee is het ook in lijn met de LR filters waarmee ik het wil vergelijken.

Moet alleen de juiste waarden van de componenten nog berekenen.

Bij een tweede-orde Butterworth heb je de keus uit crossen op het -3 dB punt, het totale vermogen wordt dan 1/2 Pmax + 1/2 Pmax dus weer 1P max. De spanning is daar 0.707V voor elk, samen 1.424V dus +3dB t.o.v !V . De bult van 3 dB die dan ontstaat kun je wat minder maken door de cross-over punten ...

Pjotr schreef:

markbakk schreef:

En ik had al het idee dat hier wat respectabele techneuten oude koeien uit de sloot aan het halen waren
Maar bij deze: een bescheiden aanmoediging!

Vooruit, gooi jij er eens een nieuwe koe in dan

En geen DSP

Bij een tweede-orde Butterworth heb je de keus uit crossen op het -3 dB punt, het totale vermogen wordt dan 1/2 Pmax + 1/2 Pmax dus weer 1P max. De spanning is daar 0.707V voor elk, samen 1.424V dus +3dB t.o.v !V . De bult van 3 dB die dan ontstaat kun je wat minder maken door de cross-over punten ...

Sorry ik had dit nog niet goed begrepen: Als je twee sinusvormige spanningen uit een X-over filter zo wilt optellen dat de som op het crossover punt weer 1V is, dan zullen die spanningen allebei 1/2V (-6 dB) moeten zijn. Het vermogen is dan 1/4 van Pmax voor elk, samen 1/2 Pmax. Het halve vermogen k...

... met een koptelefoon naar de gesommeerde output luisteren maakt dat je het voornaamste voordeel, nl de parallel lopende fasekarakteristieken, en de bijbehorende gunsige bundeling, niet kunt horen. Het voornaamste nadeel, de dip in de vermogensresponsie, hoor je evenmin. Er zijn nog veel meer fil...

Komt er nog een luisterdag aan ... yup Ok, in ieder geval is er een luisterpanel om te oordelen. Ik heb wel zin om naar beesterzwaag te komen in Okt. Ik ben bereid om op een experimeteer printje "de workbench" te solderen om de verschillen tussen de OpAmps te kunnen beoordelen. Een test p...

Als je de signalen VL en VH optelt, krijg je inderdaad een perfect vlakke frequentiekarakteristiek. Met V bedoel je Volt? Wel is er een 3db vermogensverlies in de som PL + PH als je niet VL en HL optelt, maar de vermogens PL en PH. Linkwitz-Riley rules? Mwah... Dit begrijp ik niet helemaal. Ik neem...

Ik heb nog wel 5 x TL072 liggen

Ben ook echt oprecht geinteresseerd in een blinde luistertest. Als we de dobbelstenen niet kunnen verslaan is er wat mij betreft geen verschil.

Komt er nog een luisterdag aan of is hij net geweest?

Het grote nadeel is dat het veeeeel minder flexibel is. Mee eens dat je niet zomaar ff de frequentie van een XO kan verschuiven. Dat is duidelijk. Ik probeer een beetje extra flexibiliteit te creeren door met insteek kaartjes te werken. Zo kan ik wel makkelijk omschakelen zonder dat ik de rest over...

Hallo Vacuphile, Goed om te horen dat er nog iemand is die vindt dat Linkwitz en Riley van jewelste rulen ;) Ik heb tot nu toe ook nog niet zoveel actieve analoge projecten gezien op dit forum. Misschien heb ik nog niet goed genoeg gezocht maar passieve serie filters en DSP lijken de de overhand te ...

Dit is wat ik filter op 288 en 3k4 Hz en ik kan echt het verschil tussen het origineel en het gefilterde signaal niet onderscheiden. dubbel LR4 filter.PNG Aangezien ik me volledig kan verplaatsen in de uitspraak: "aural memory sucks..." heb ik mijn project voorzien van een dubbelpolige wis...

Van links naar rechts: Insteek kaartje 1 = Buffer + eventueel een 6db / octaaf correctie voor mijn dipole Insteek kaartje 2 = Stereo XO Low Pass op 288Hz + plaats voor correctie (leeg) Insteek kaartje 3 = Stereo XO High Pass op 288Hz + plaats voor correctie (leeg) Insteek kaartje 4 = Stereo XO Low P...

Dit is wat ik bedoelde en het werkt prachtig! actief filter (800-600).jpg In de spaarzame uurtje lekker aan het knutsselen geweest en dit is mijn 4de orde Linkwitz Riley 3 weg filter. De cross over frequenties liggen op resp 288Hz en 3k4 Hz. Wat ik echt helemaal mooi vind is dat wanneer ik alle3 de ...

Om de onvolkomenheden van een passief filter te beluisteren had ik bedacht om het signaal van de Woofer, Mid en Tweeter actief mbv opamps bijelkaar op te tellen en weer samen te voegen tot 1 signaal om zodoende de bij-effecten van een passief filter te kunen beluisteren dmv een koptelefoon Heeft iem...

Hoi Anne, Bedankt dat je de moeite hebt genomen om er even serieus naar te kijken! Je sluit een en ander aan op NC pinnen(5en12),zou toch maar nazien of er echt niks aan zit :? Anne Dat gaat goed. Heb ik al eerder gedaan zonder gekke problemen. Watjes misschien :?: :lol: LS+ komt aan het rondje naas...

Dat leek me een mooi woord voor insteekkaartjes ...

Geweldig als je zelf het Subject mag bedenken! Heeft er hier iemand verstand van analoge modulair opgebouwde actieve filters obv mezaninne boardjes? ;) Het actieve filter dat ik wil bouwen zal vast nog wel een paar keer gaan veranderen en aangepast worden dus ik wil de opzet zo modulair mogelijk hou...

Ik heb ondertussen ook nog twee mini subjes in gesloten kast gemaakt obv twee dubbelspoels Tangband W6-1139SG die ik in stereo will inzetten per Dipole. Hiervoor gebruik ik die 8.4 versterker en de .4 is dus bedoeld om deze twee dubbelspoels subjes van enegie te voorzien. Plaatje: Tangband Subjes.jp...

Ik heb weer een klein stapje gezet op weg naar een 12 (8.4) kanaals mono blok versterker. Ik heb toch maar gekozen om voor elke versterker een eigen brug gelijkrichter en elco te plaatsen en de PCB aangepast: TDA7294_BRD+VOEDING(v5).png Dit dus twaalf keer.... p.s. als iemand zich geroepen voelt om ...

Ik heb 'm al een paar keer gebruikt bij een film en daarover ben ik uitermate tevreden. Meer dan genoeg vermogen voor een hele dikke HT bass (EDIT: WEL MET Linkwitz Transform )! De correctie (Linkwitz Transform) voor de dichte kast maakt echt het verschil. Dat klinkt veel dikker! Ik heb 'm nog niet ...

Inderdaad ik ben ook bang dat die 15 Volt AC net niet genoeg blijkt. Ik heb er een Variac bij gepakt en ben aan het experimenteren hoeveel volt ik minimaal nodig heb voor de Dipolen. Ik ben alleen bang dat ik die dipole woofers nog eens ga upgraden naar een iets zwaarder model (Peerless XLS). Dan he...
