Hypno Phono voorversterker

[Duclaasie]

Sinds een poosje heb ik een print liggen voor een Hypno phono Pre. Om dit topic ga ik de bouw bijhouden en wat er eventueel verder uit voortkomt. In eerste instantie bouw ik de printen los op een plankje om te testen. Wanneer dit functioneert gaat alles netjes in twee kastjes. Eén voor de phono en één voor de voeding.

Dit ontwerp is gebaseerd op de AD-797 opamp en voor de tweede stage heb ik voor de OPA 1611 gekozen. Voor de voeding gebruik ik een print die op DIY audio veel wordt gebruikt en wordt gemaakt door een Indiër.

De afgelopen tijd heb ik een groot deel van de onderdelen besteld en vandaag ben ik begonnen met de voedingsprint. Alle onderdelen passen op de print, voor ik aan het solderen ga.

Qua onderdelen gebruik ik hoofdzakelijk Vishay, Nichicon, Bourns en Panasonic.

[Duclaasie]

Vandaag begonnen met opbouwen van de voeding. Alle folie condensatoren heb ik gematched in paartjes, hoewel dat in een voeding misschien geen absolute noodzaak is.

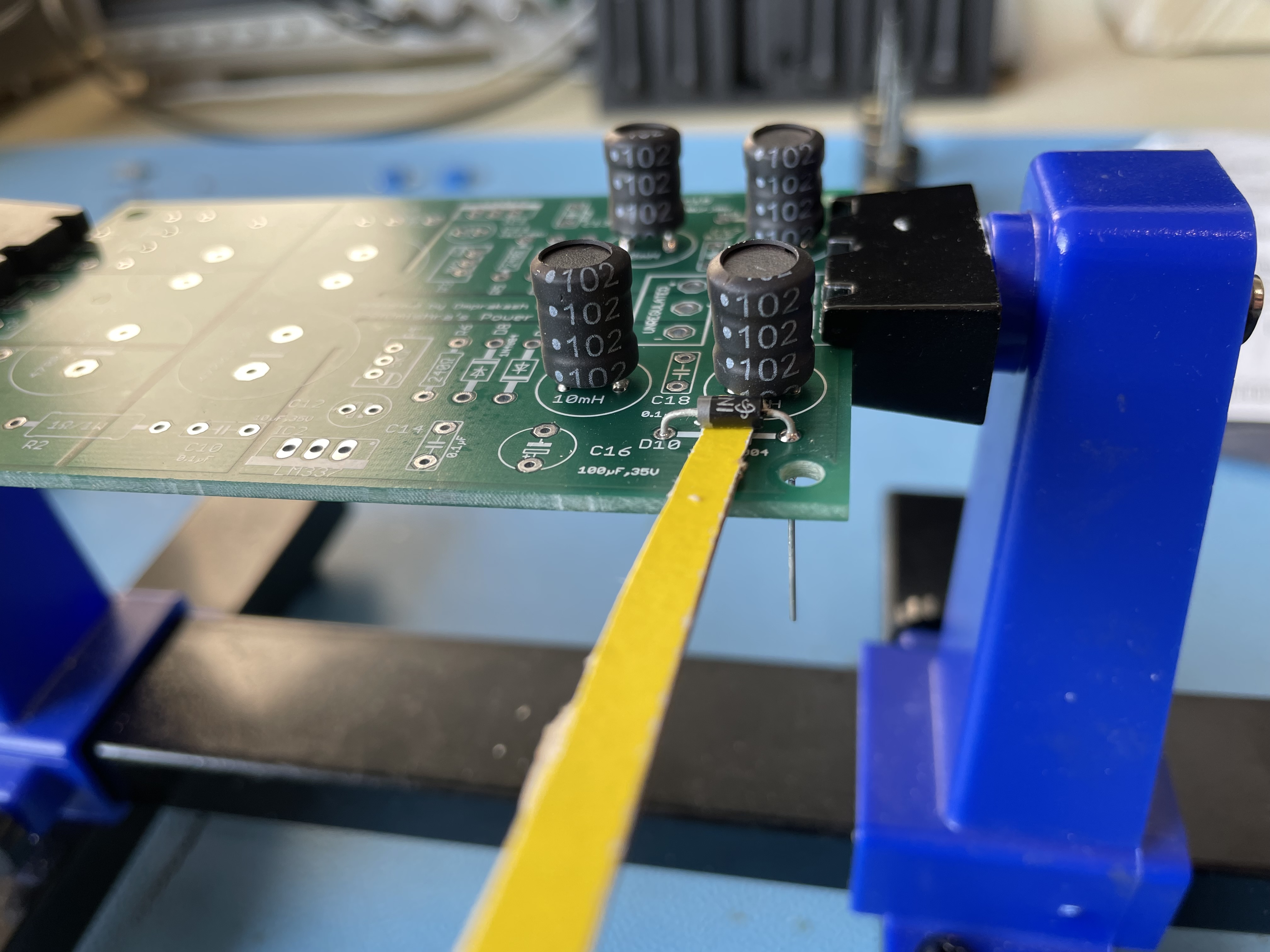

de common mode spoelen en de eerste folie condensatoren

uiteraard moet alles netjes op dezelfde hoogte.

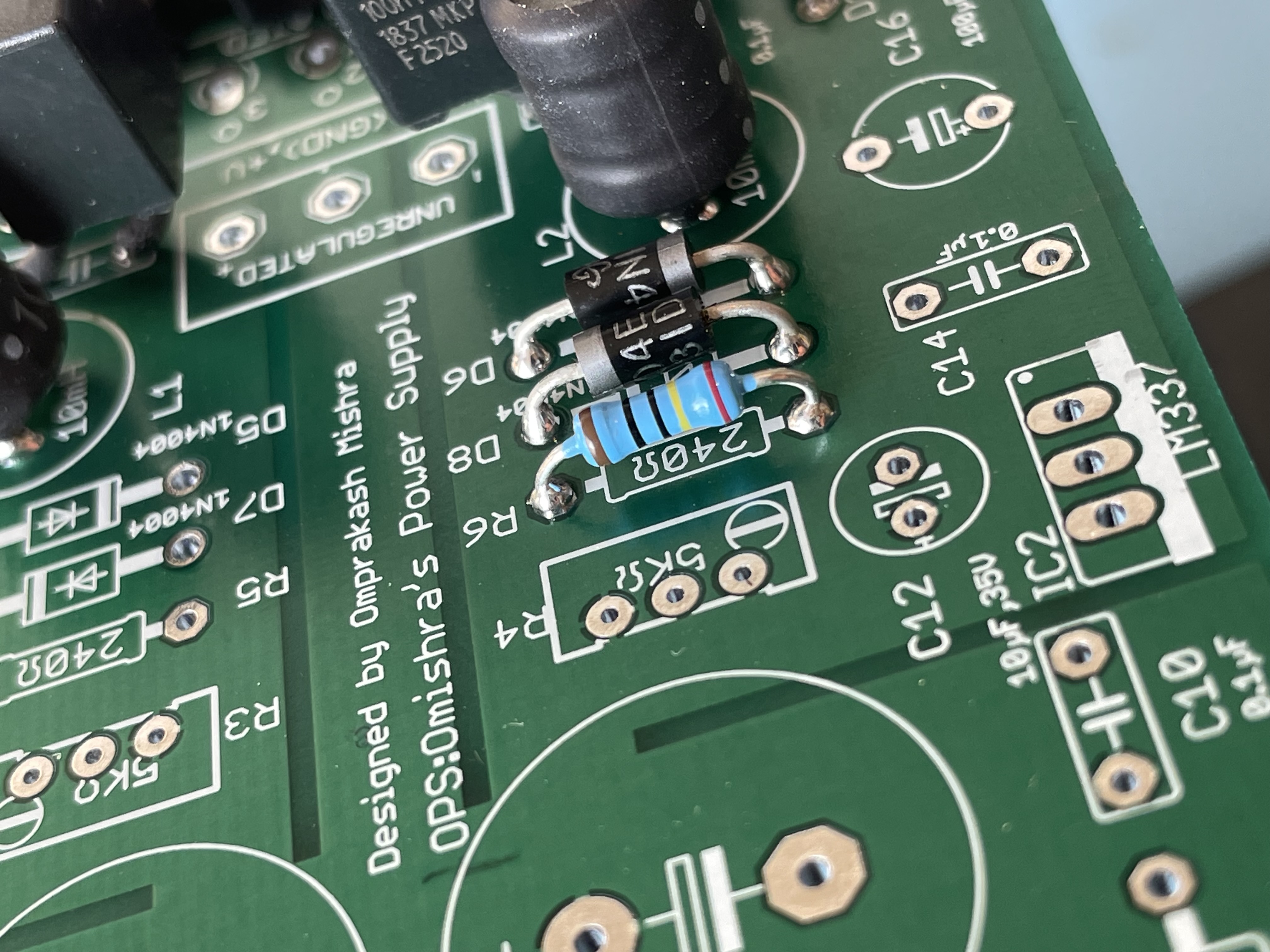

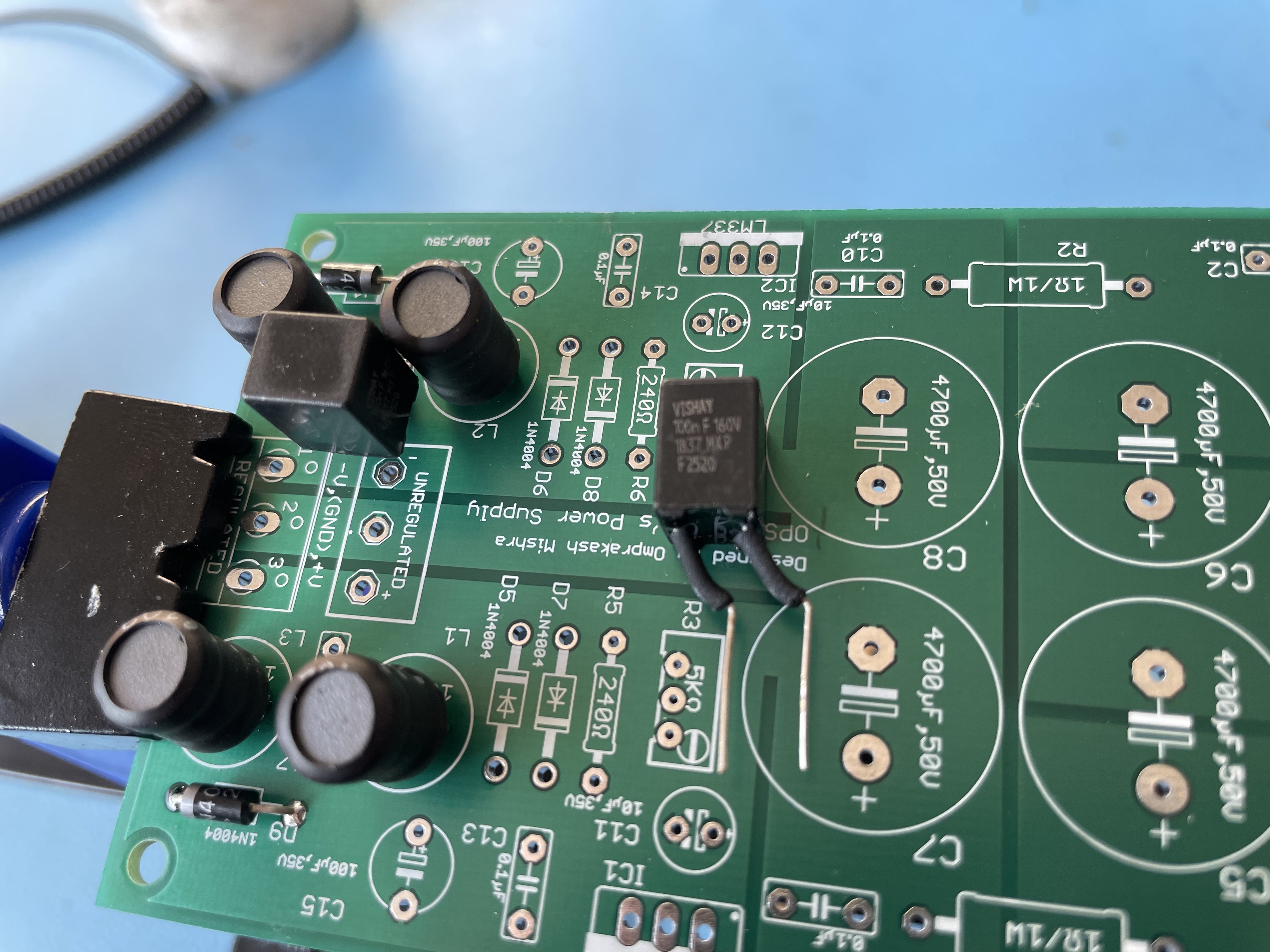

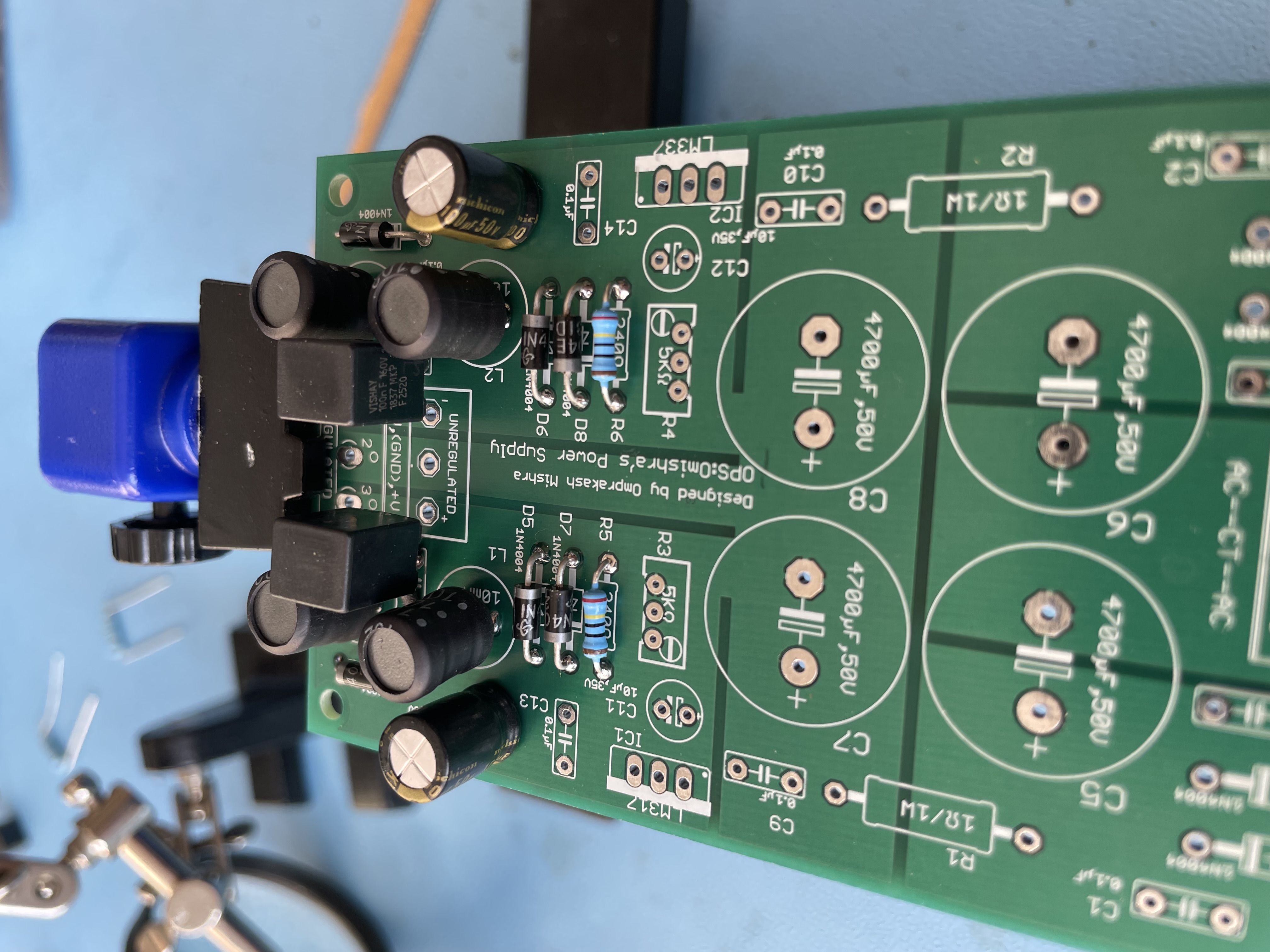

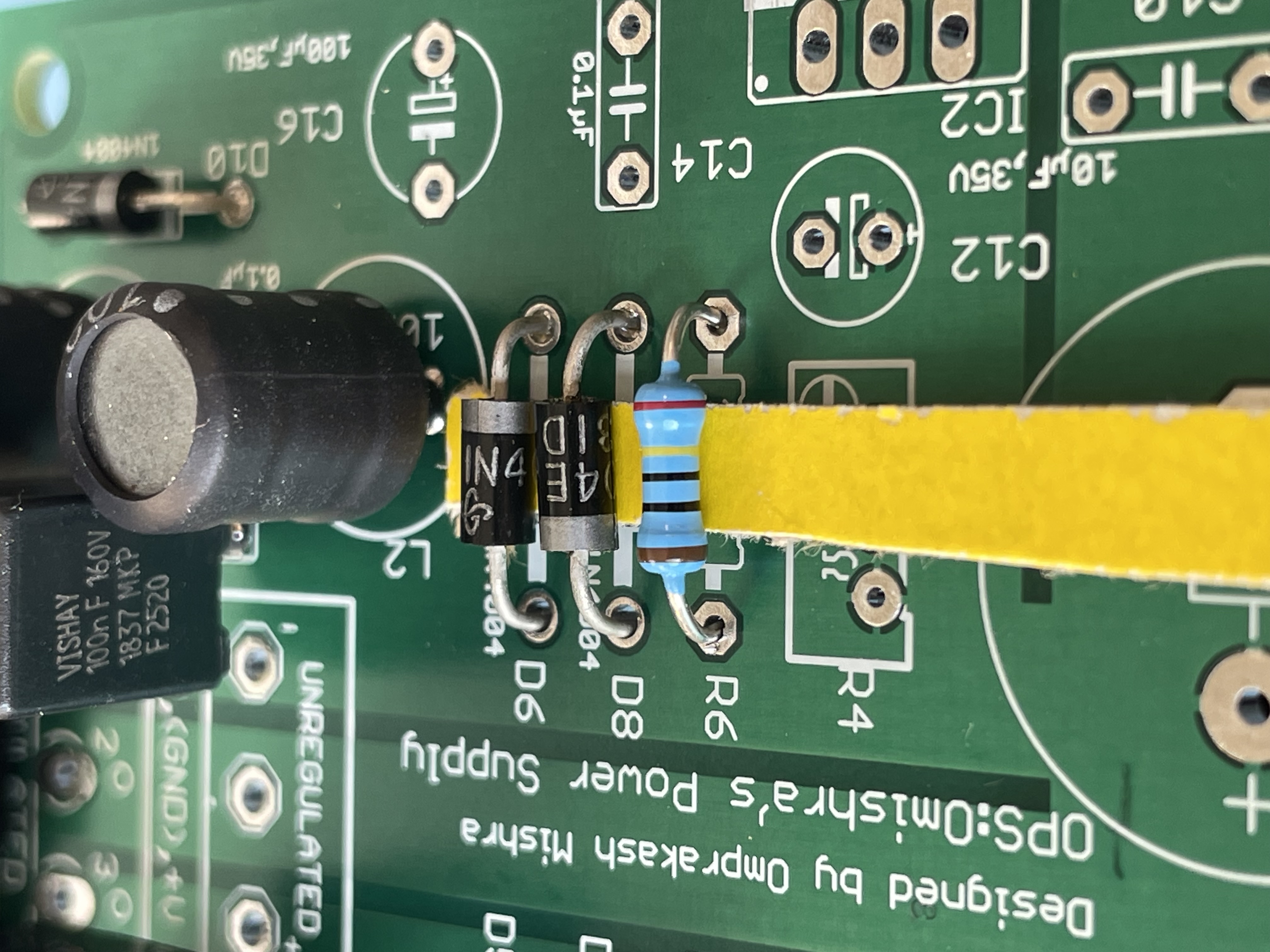

de eerste diodes en elco’s mogen er op.

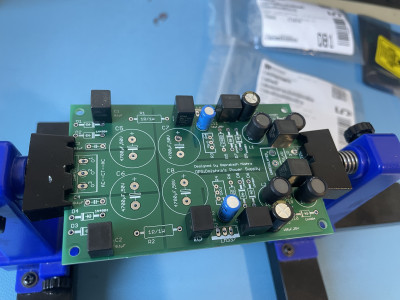

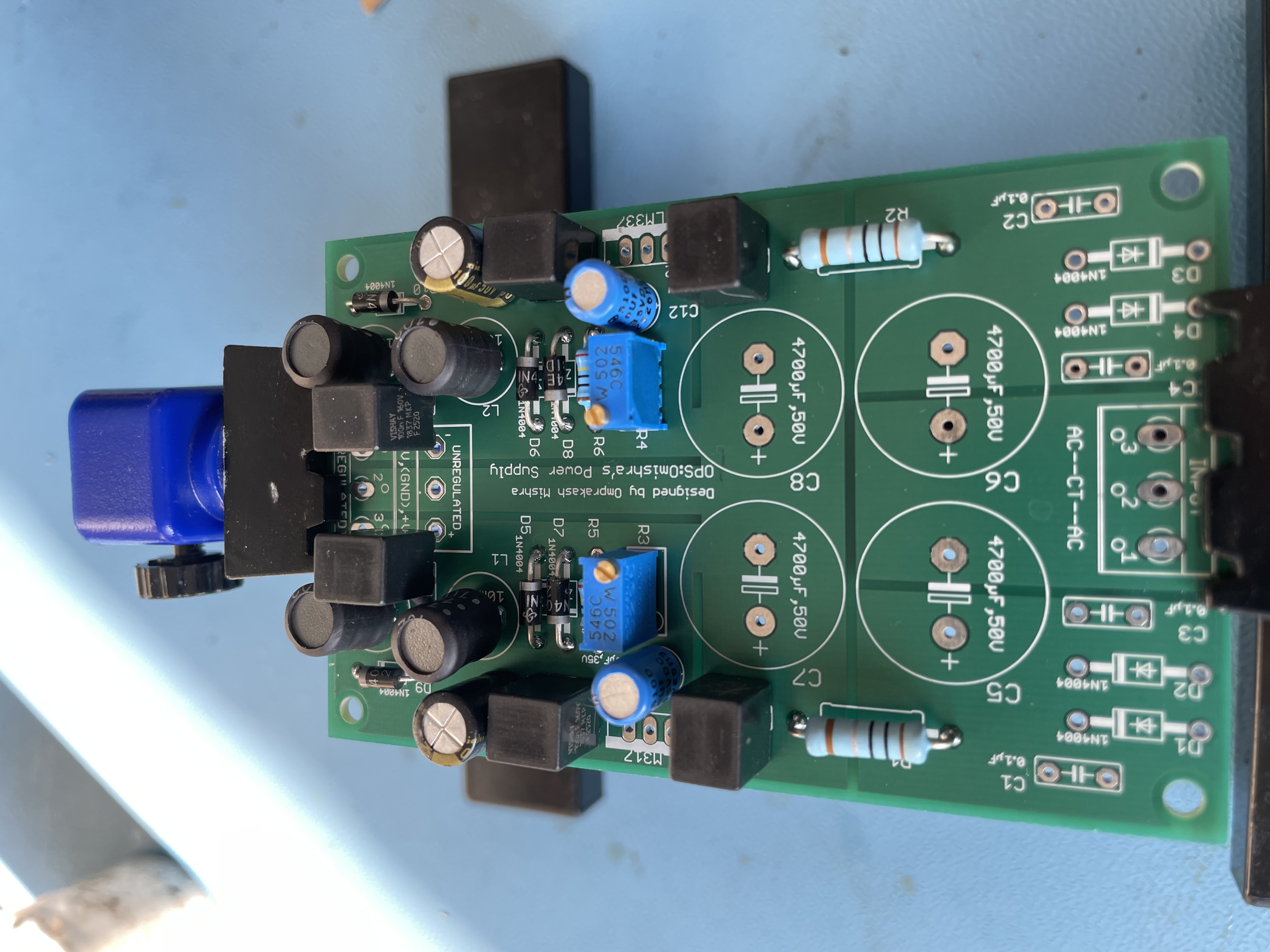

en vervolgens de trim potjes

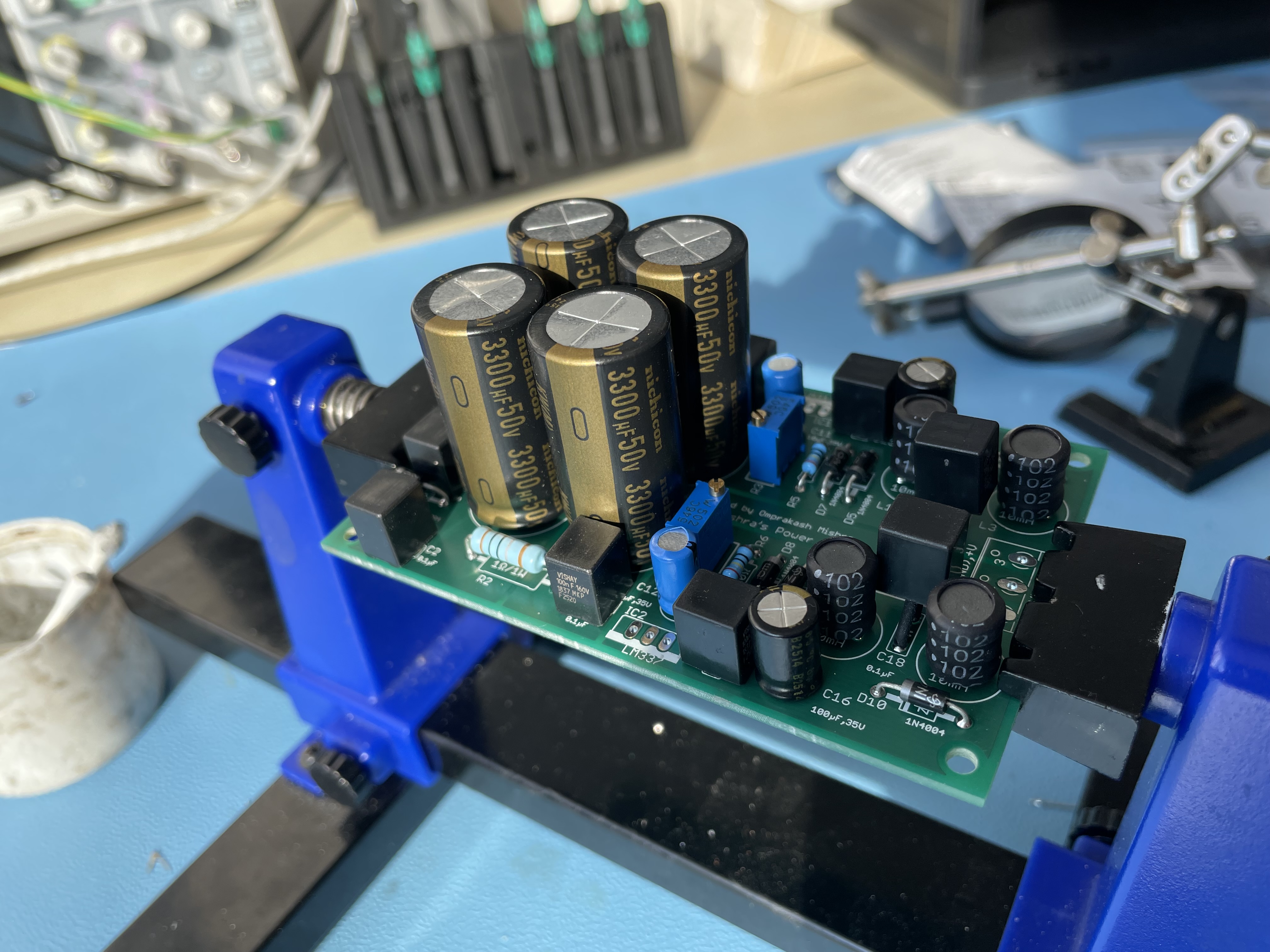

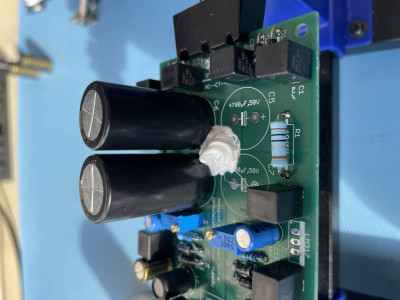

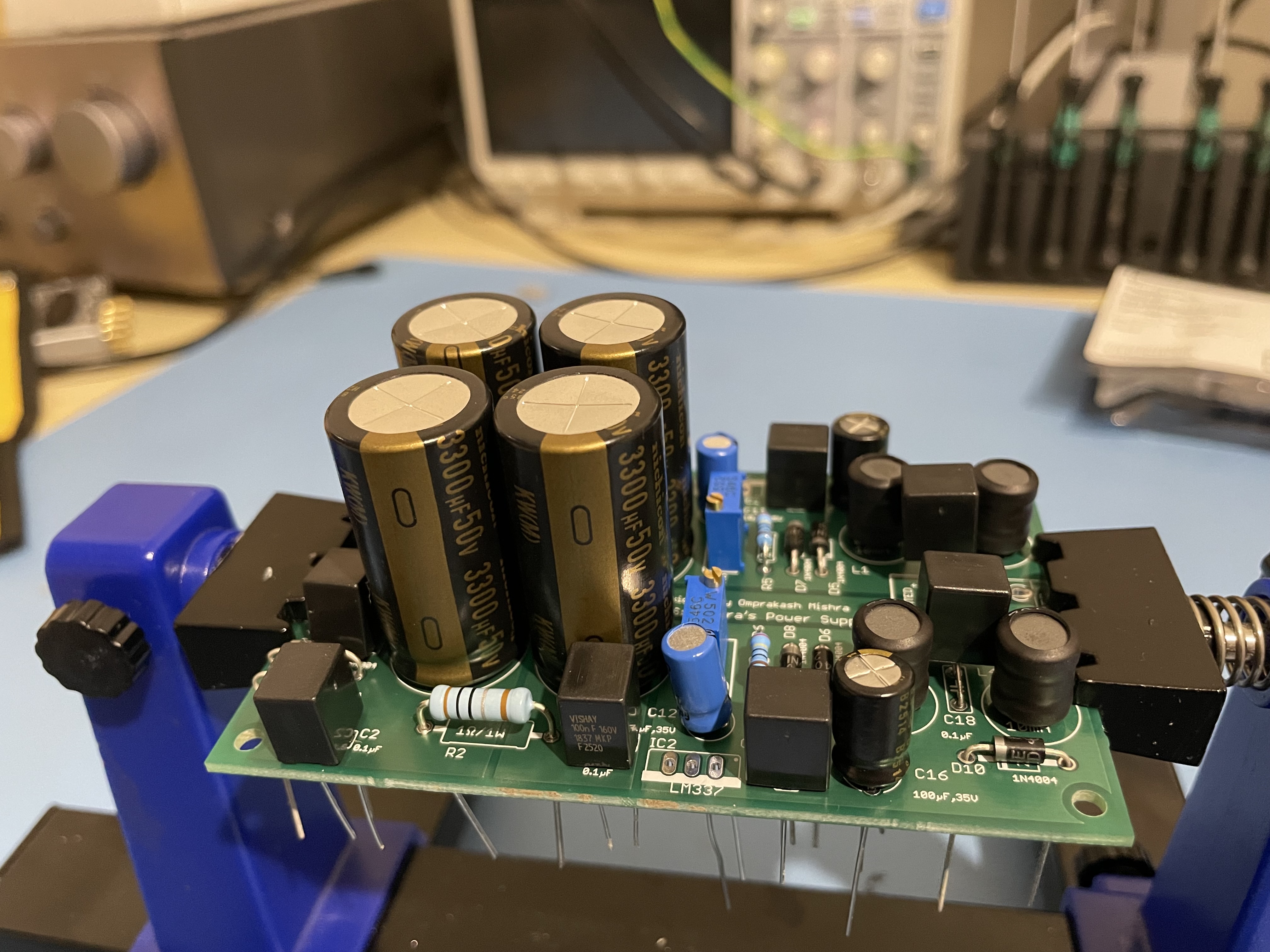

Als een na laatste de buffer elco’s, met een dot kit voor de stevigheid

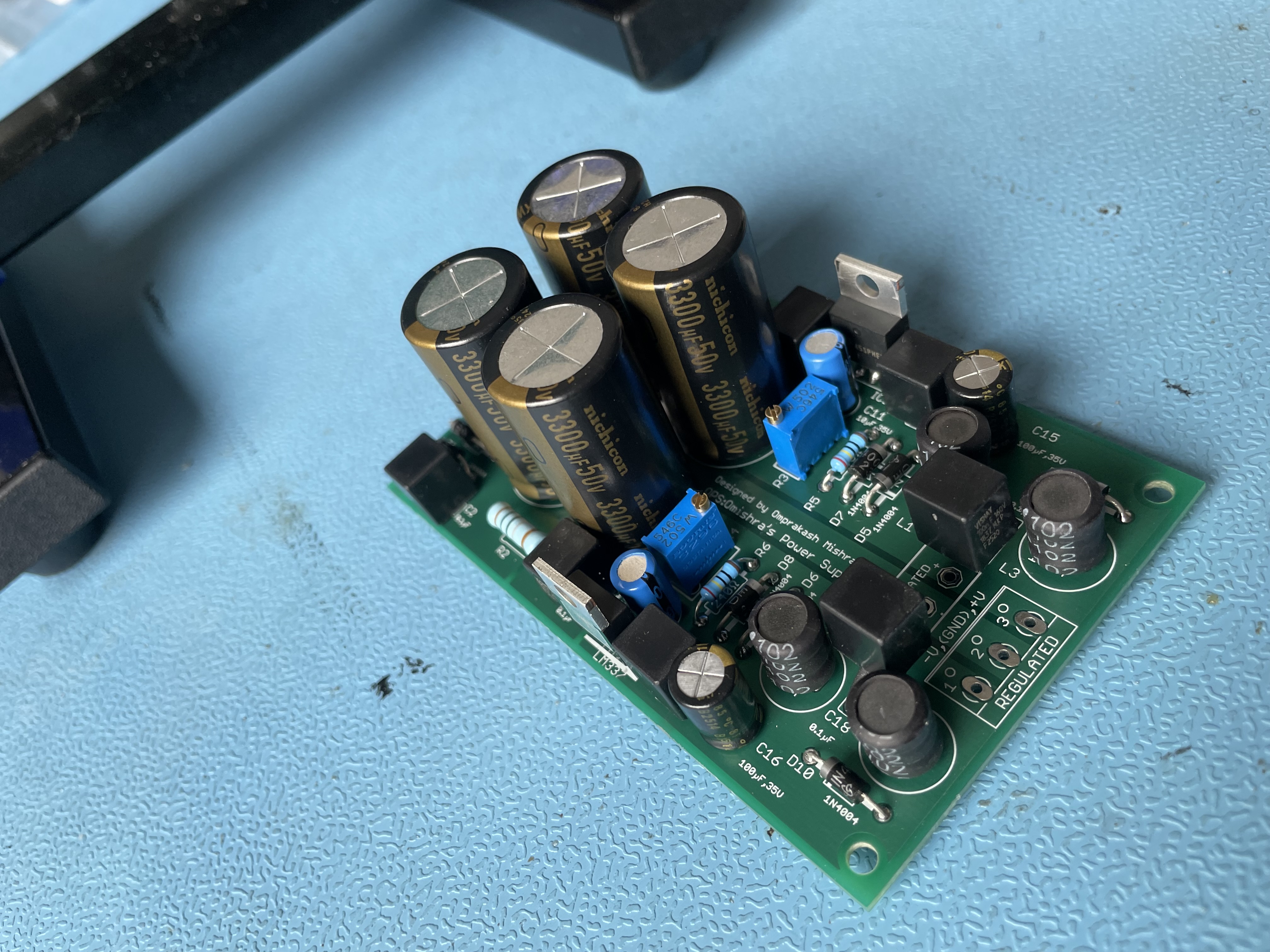

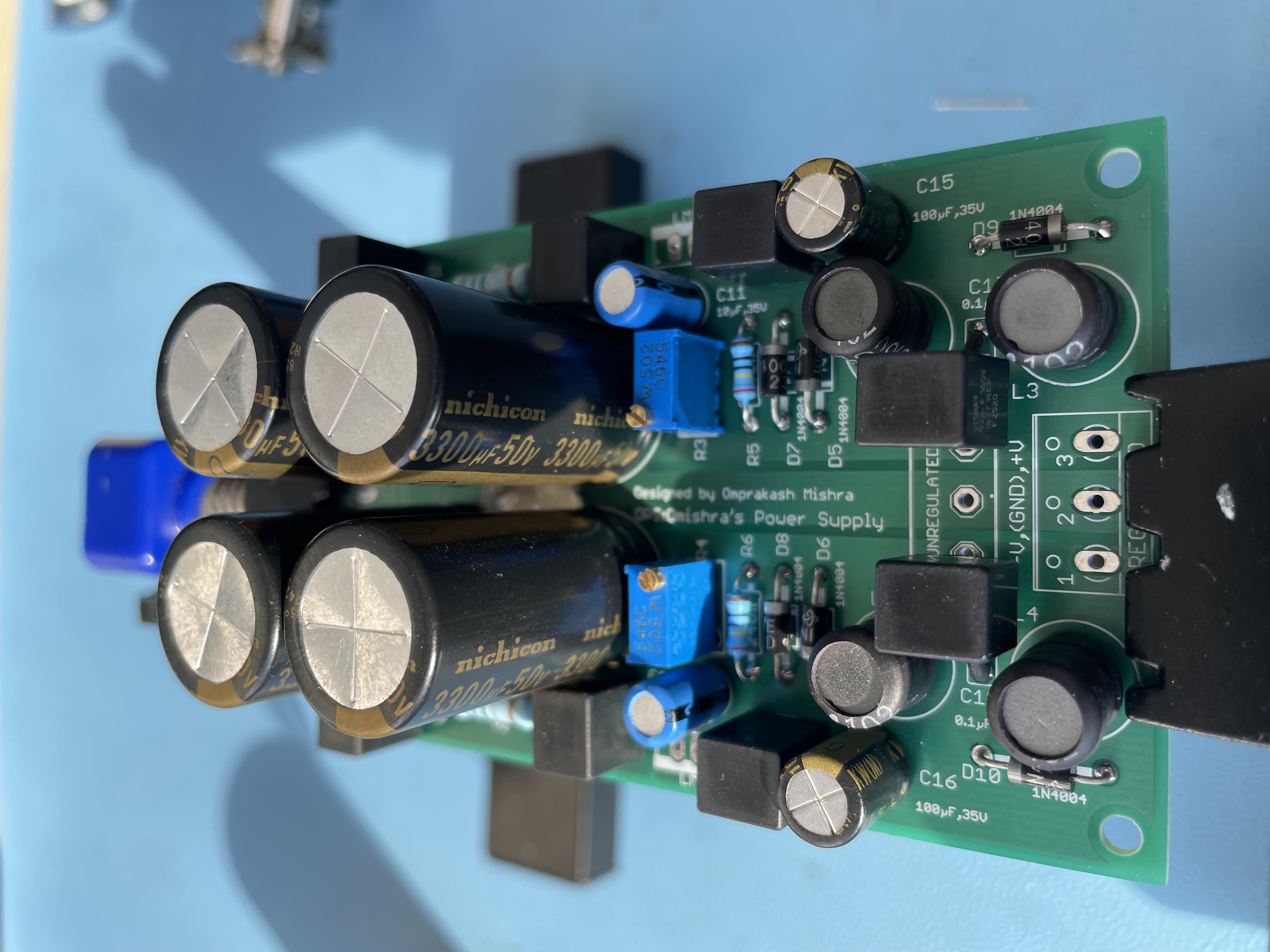

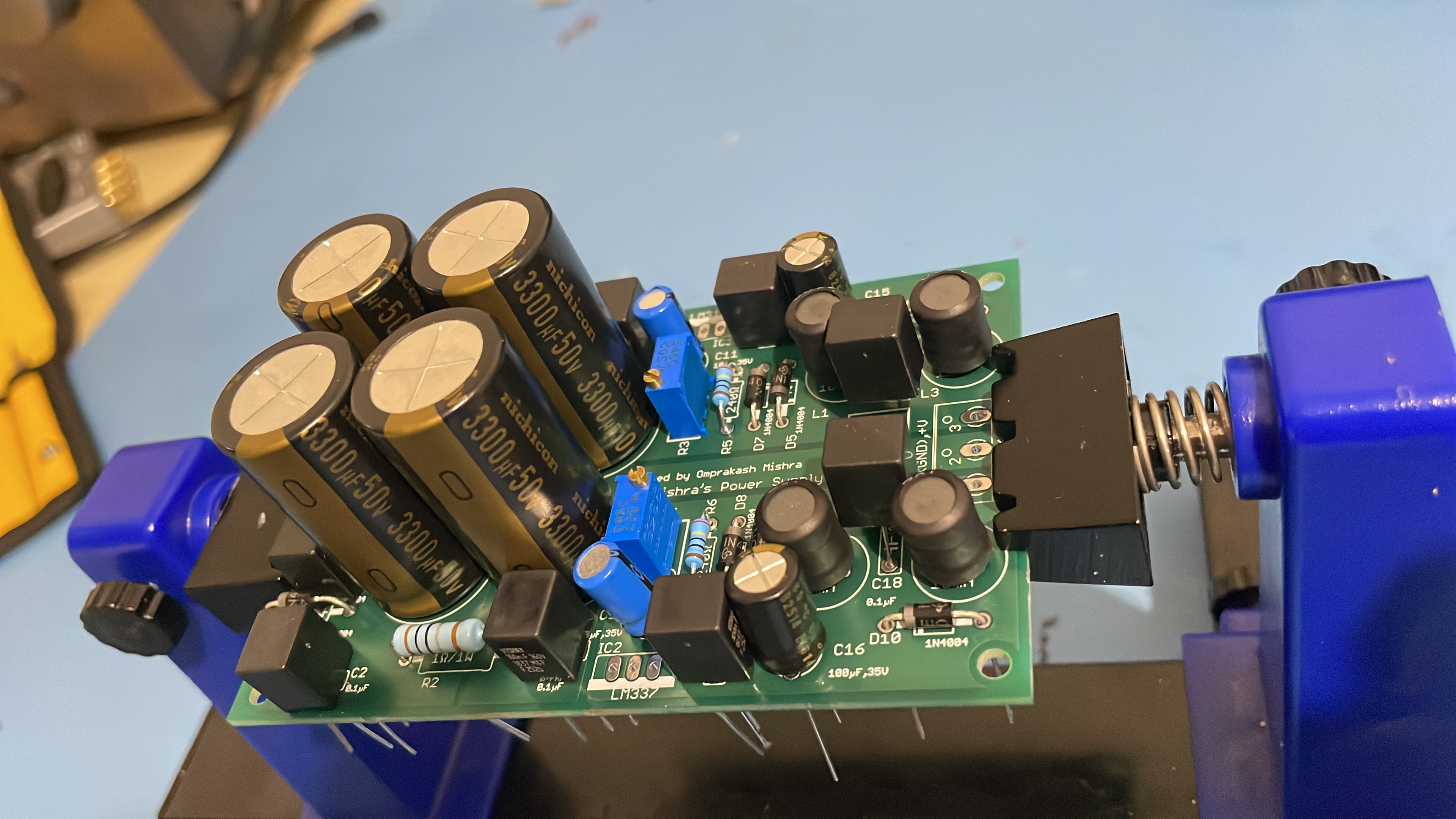

en dan ziet het er zo uit. Het enige wat er nog op moet zijn de spanningsregelaars. Deze gaan er als laatste op, omdat die het gevoeligst zijn voor temperatuur

[Duclaasie]

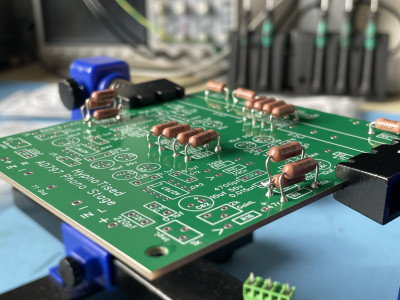

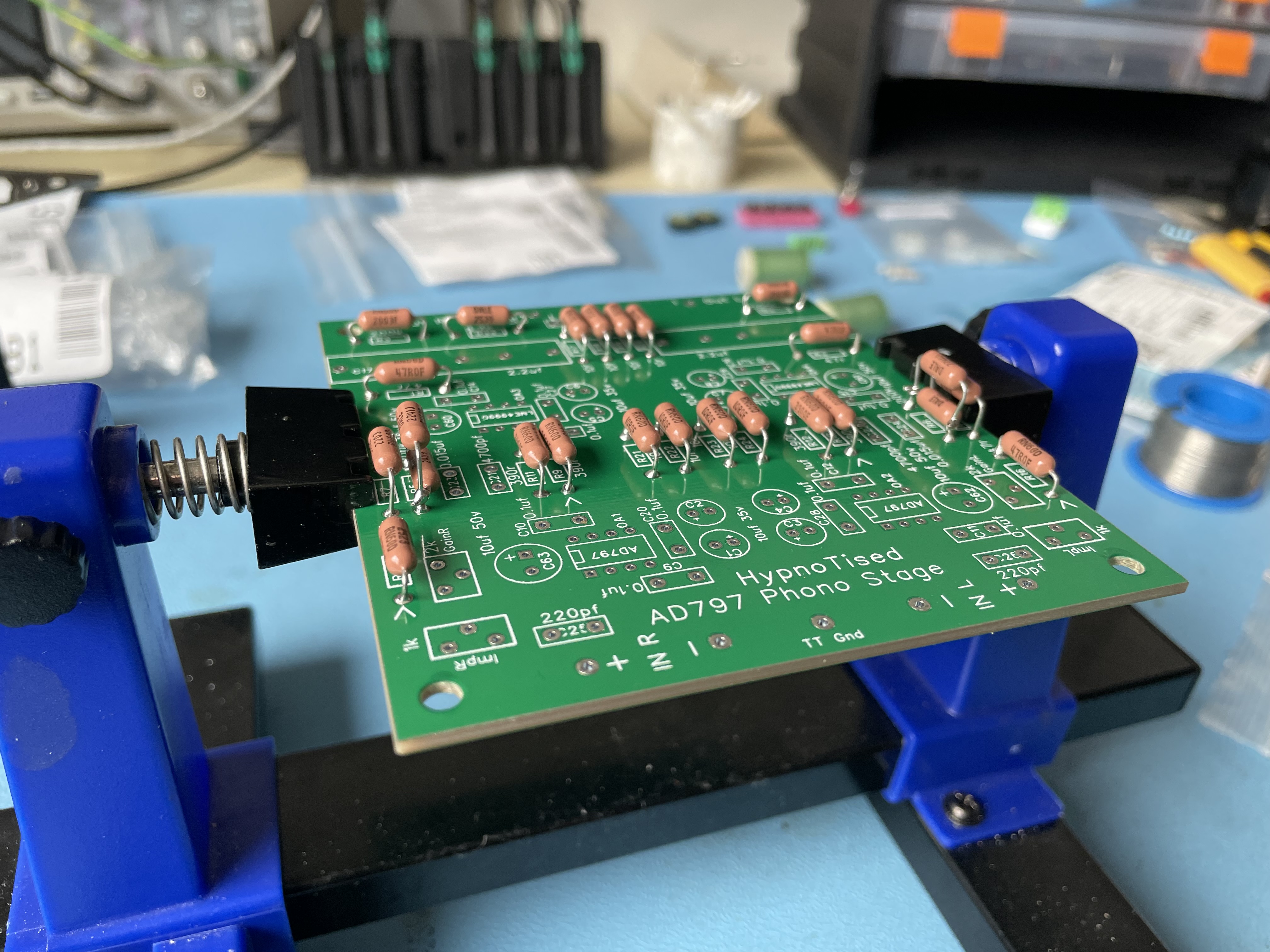

En na de voeding is de phono print aan de beurt. eerst de kleine componenten en de exemplaren die niet zo gevoelig zijn voor warmte, waarna later de Opamps zullen volgen. Inmiddels zitten de weerstanden er op en de foliecondensatoren ook.

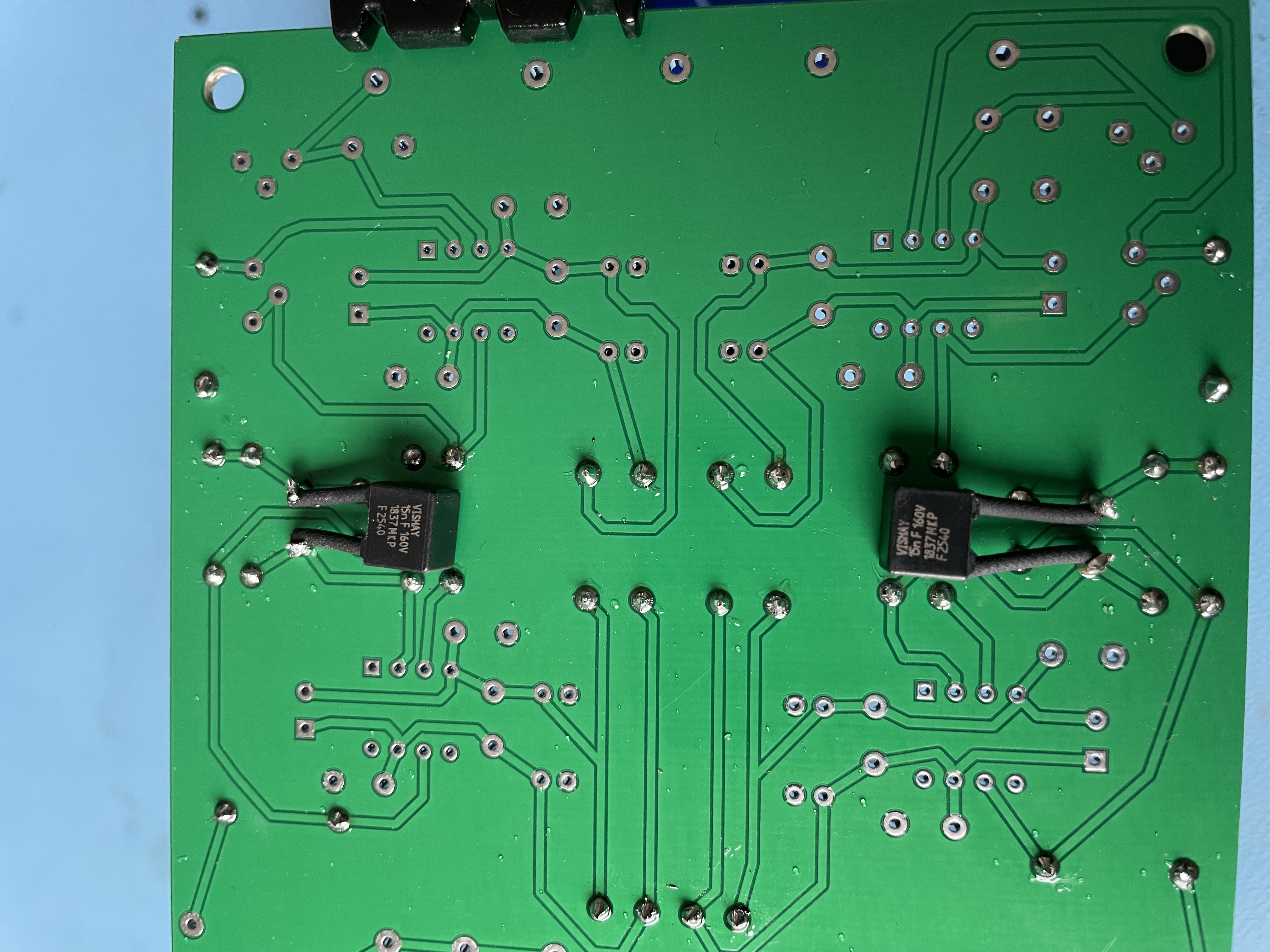

Wat boven niet past moet maar onder.

[Duclaasie]

Weinig interesse in dit onderwerp hier blijkbaar…

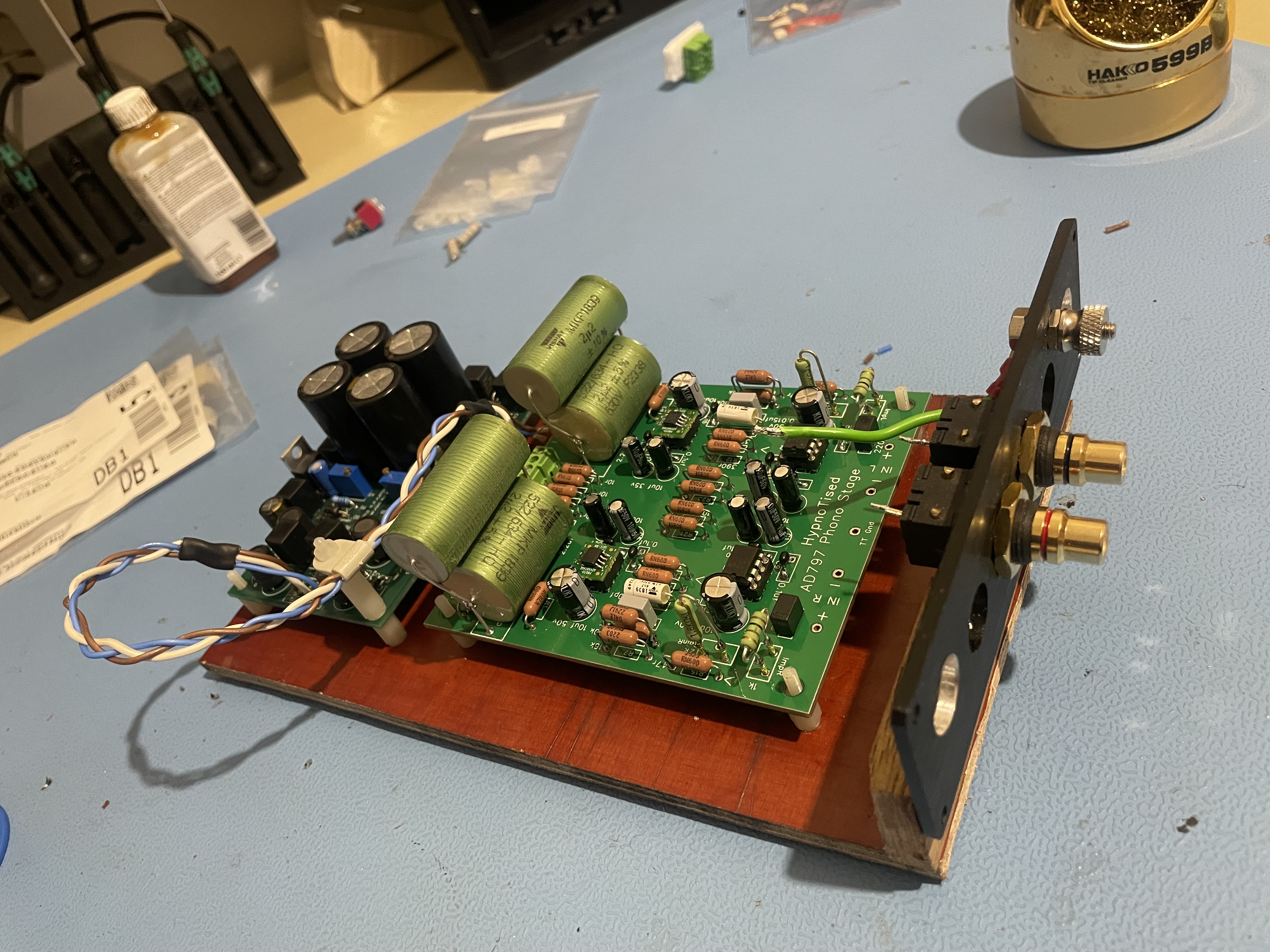

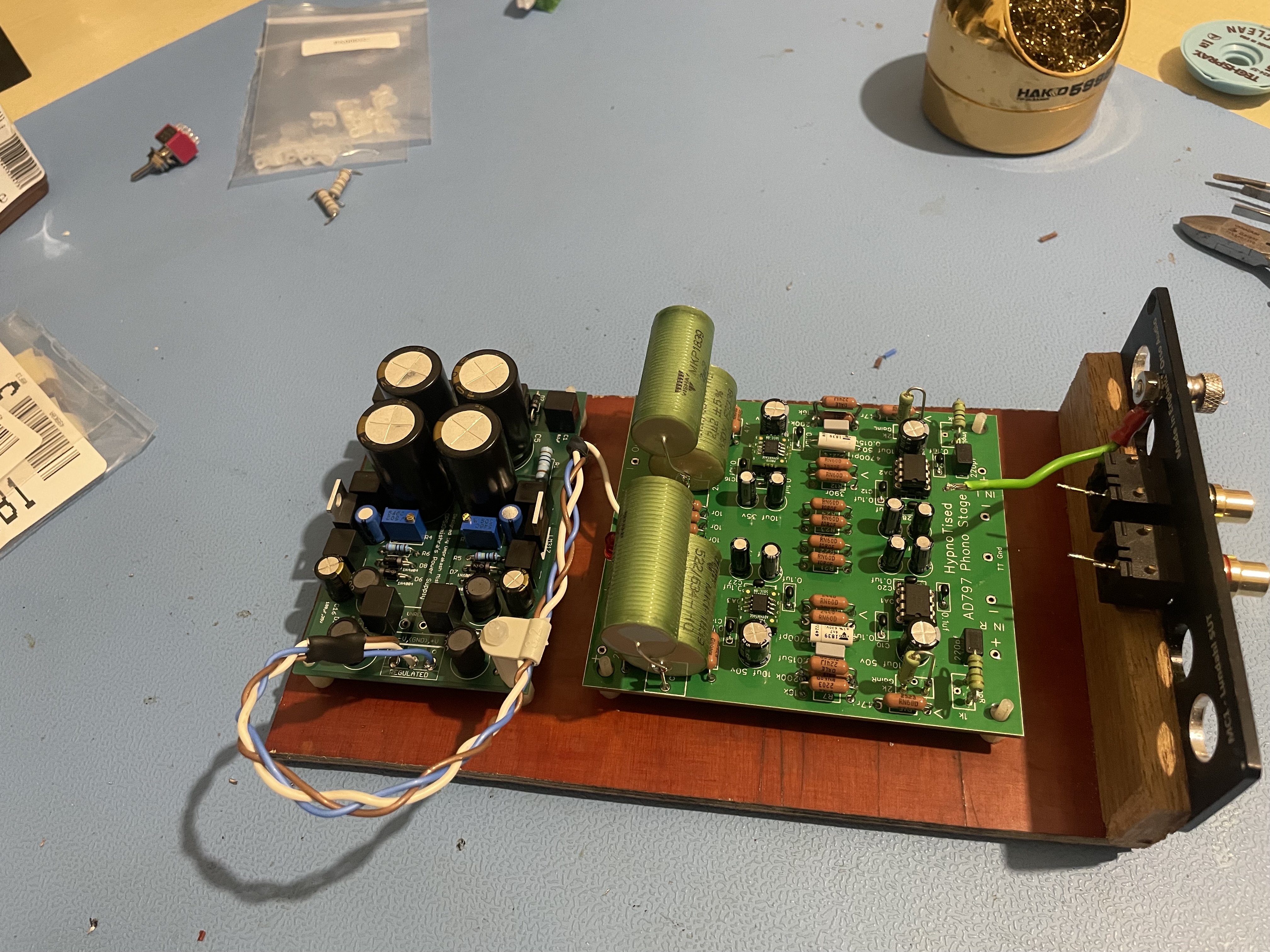

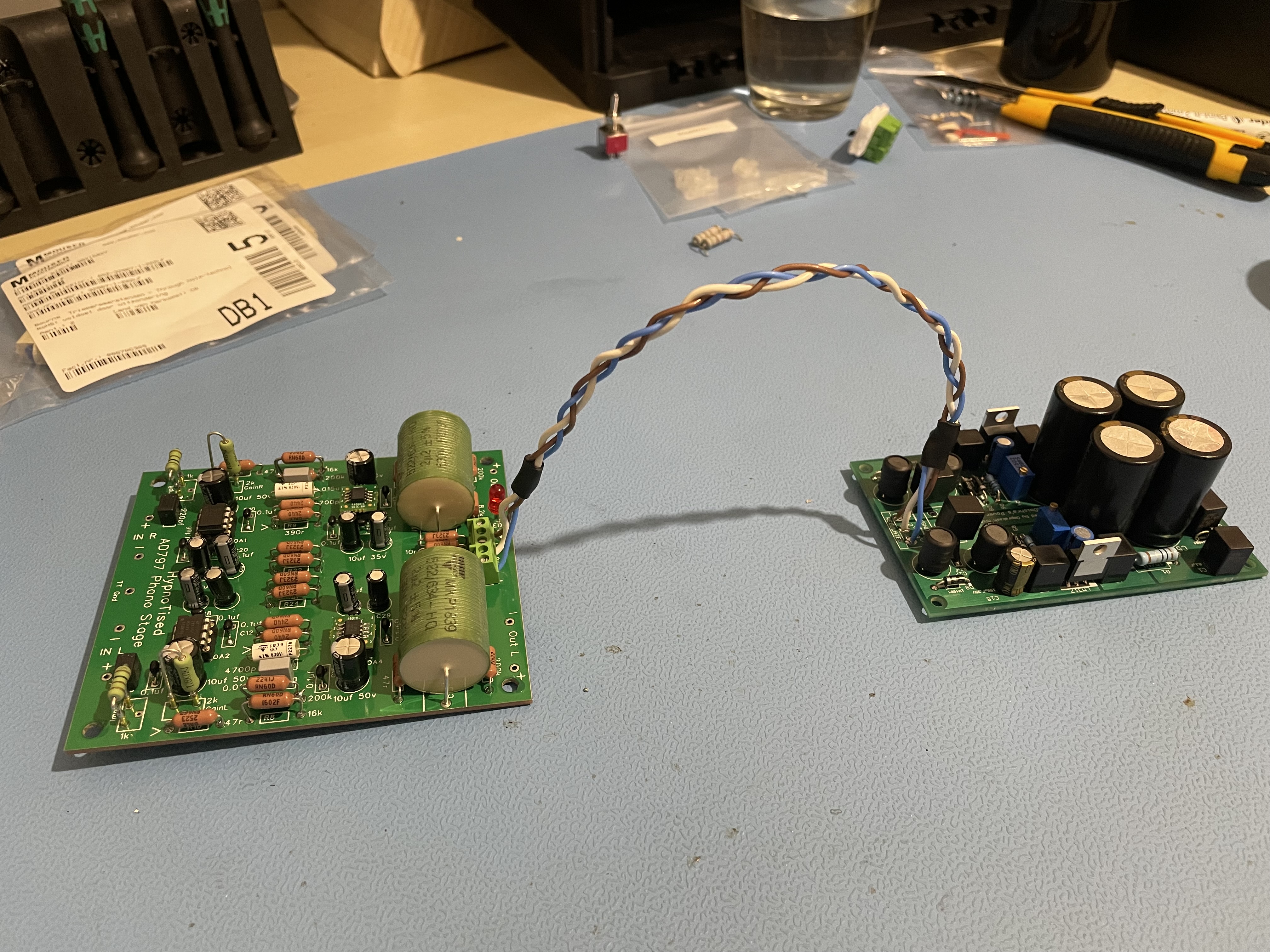

Inmiddels een plankje en wat overgebleven spulletjes bij elkaar gescharreld en een eerste opzet gemaakt. Moet alleen nog een 2x18V trafo hebben voor de voeding.

[Henkjan]

Weinig interesse in dit onderwerp hier blijkbaar…

dat zal wel goedzitten, er is alleen minder aanleiding om op te reageren

[RobertD]

Het ziet er heel fraai uit... we zijn er een beetje stil van.

Ben wel benieuwd naar het uiteindelijke resultaat.

[RonnyB]

Is er ook een schema beschikbaar?

[ray5150]

Ziet er keurig uit zo, niks op aan te merken.

[Duclaasie]

Het ziet er heel fraai uit... we zijn er een beetje stil van.

Ben wel benieuwd naar het uiteindelijke resultaat.

Ziet er keurig uit zo, niks op aan te merken.

Dankjewel!!

Is er ook een schema beschikbaar?

Niet dat ik weet, maar mogelijk staat er in het betreffen topic op Audio Karma nog wat. Indien gewenst kan ik ook wel foto’s maken van de kale print van onder en van boven.

[Duclaasie]

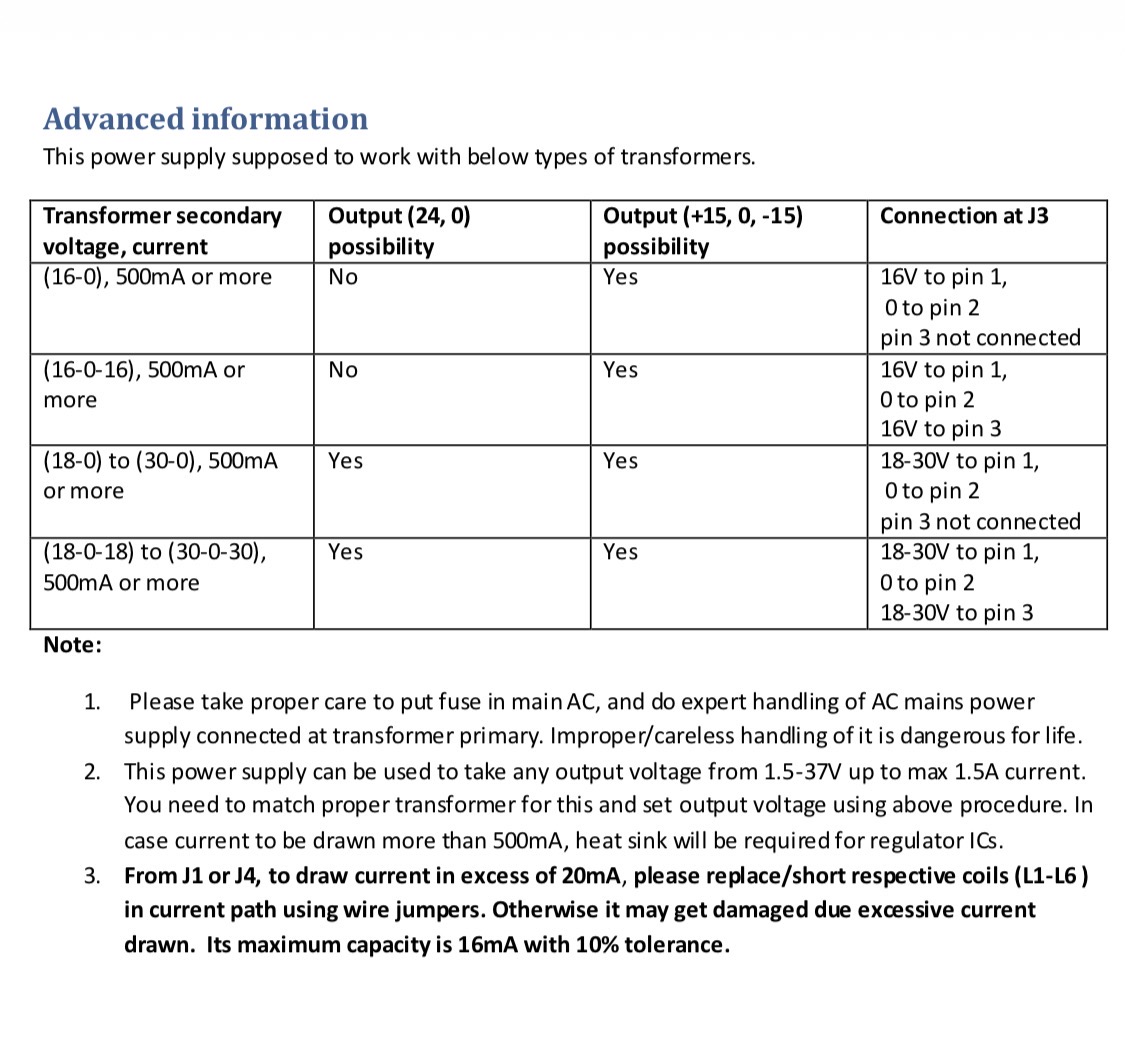

Waar ik nog wel mee zit is de keuze qua trafo. De ontwerper van de geeft onderstaande aan:

Ik was van plan om +15 0 -15V te gaan gebruiken, dus een trafo met secundair 16-0-16 of 18-0-18 zou moeten voldoen. Ik zat zelf op het spoor van een Amplimo of Toroidy ringkerntrafo, maar ik werd er op geattendeerd dat een R-Kern geschikter zou zijn vanwege de filterende werking. Ik ben wel benieuwd wat daar de gedachten over zijn en of er nog suggesties zijn qua leveranciers.

[RonnyB]

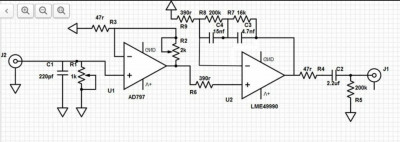

Dit schema voor 1 kanaal gevonden.

Component waardes lijken te kloppen, niet de nummers.

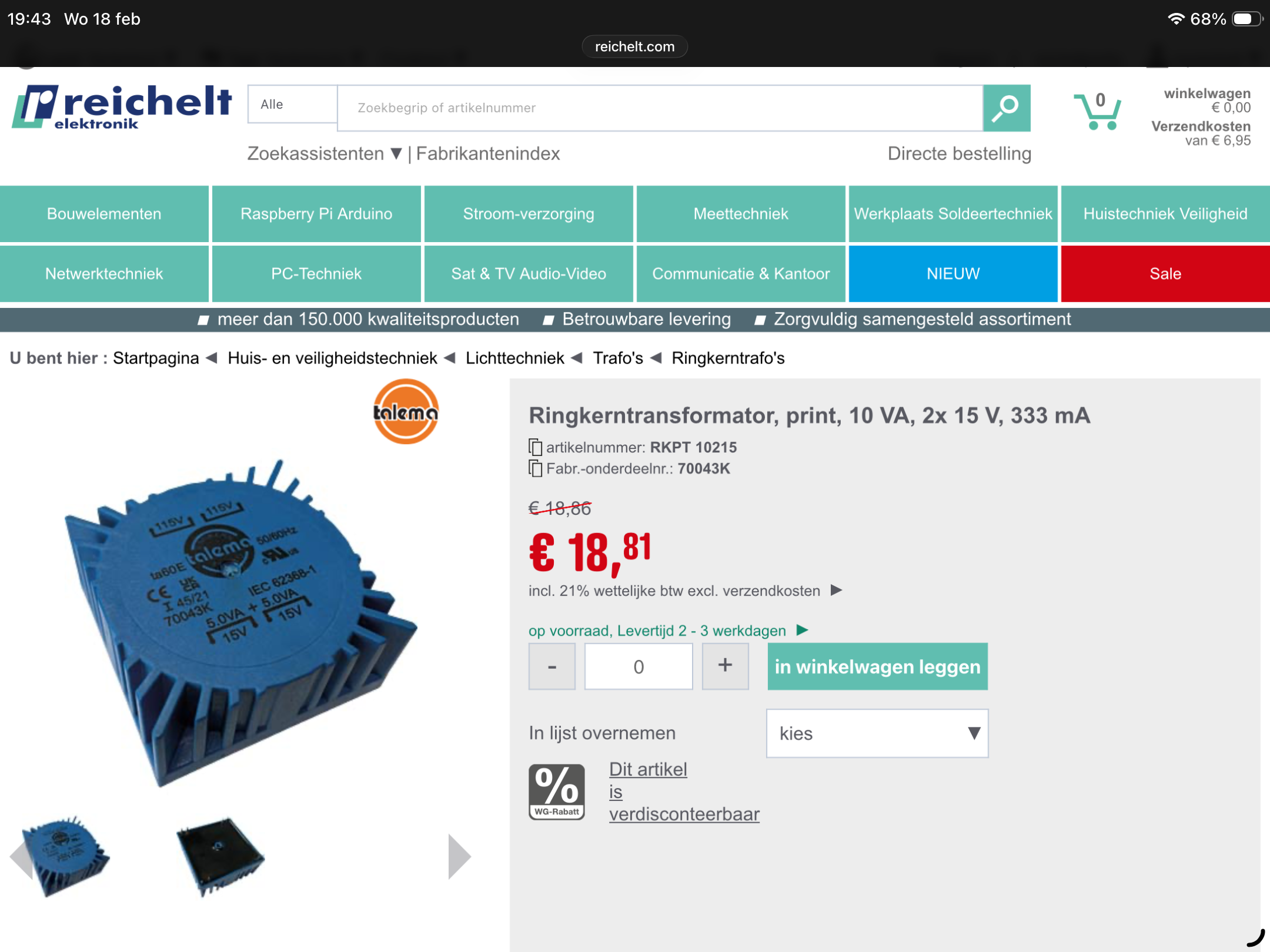

Deze trafo zal ook prima voldoen. Print zal niet meer dan 80 tot 100mA nodig zijn.

[Duclaasie]

Dat schema lijkt inderdaad te kloppen. Heb alleen in de RIAA een aanpassing. 15nF is nu 16,8 en 200K is 192K. Als het goed is komt dat de nauwkeurigheid van de RIAA correctie ten goede.

Daarnaast is de uitgangscapaciteit te laag voor de 11K input van mijn versterker. Daar gaat op termijn waarschijnlijk 6,8uF voor worden gebruikt.

[RonnyB]

Kan mogelijk kloppen.

Bij 11k//200k input en 2.2uf ligt de hoogdoorlaat op 7hz. Lijkt mij prima.

[Duclaasie]

Deze calculator is vrij behulpzaam.

[Shadow]

Waar ik nog wel mee zit is de keuze qua trafo. De ontwerper van de geeft onderstaande aan:


Ik was van plan om +15 0 -15V te gaan gebruiken, dus een trafo met secundair 16-0-16 of 18-0-18 zou moeten voldoen. Ik zat zelf op het spoor van een Amplimo of Toroidy ringkerntrafo, maar ik werd er op geattendeerd dat een R-Kern geschikter zou zijn vanwege de filterende werking. Ik ben wel benieuwd wat daar de gedachten over zijn en of er nog suggesties zijn qua leveranciers.

https://www.audiophonics.fr/en/r-core-t ... -6354.html

[RonnyB]

Ook mooie trafo.

[cool]

Aan de waarde van R1 te zien is de preamp voor een MC element bedoeld....

[Duclaasie]

Waar ik nog wel mee zit is de keuze qua trafo. De ontwerper van de geeft onderstaande aan:


Ik was van plan om +15 0 -15V te gaan gebruiken, dus een trafo met secundair 16-0-16 of 18-0-18 zou moeten voldoen. Ik zat zelf op het spoor van een Amplimo of Toroidy ringkerntrafo, maar ik werd er op geattendeerd dat een R-Kern geschikter zou zijn vanwege de filterende werking. Ik ben wel benieuwd wat daar de gedachten over zijn en of er nog suggesties zijn qua leveranciers.

https://www.audiophonics.fr/en/r-core-t ... -6354.html

Die ken ik, alleen wil ik geen Chinese trafo. Ik betaal nog liever hier 3 keer zoveel dan dat ik die dictatuur steun. En nee, dit is geen opening voor een discussie.

[Duclaasie]

Aan de waarde van R1 te zien is de preamp voor een MC element bedoeld....

Klopt, de gain is dan ook instelbaar tussen 53 en 70 dB als ik het goed heb.

[Shadow]

Waar ik nog wel mee zit is de keuze qua trafo. De ontwerper van de geeft onderstaande aan:


Ik was van plan om +15 0 -15V te gaan gebruiken, dus een trafo met secundair 16-0-16 of 18-0-18 zou moeten voldoen. Ik zat zelf op het spoor van een Amplimo of Toroidy ringkerntrafo, maar ik werd er op geattendeerd dat een R-Kern geschikter zou zijn vanwege de filterende werking. Ik ben wel benieuwd wat daar de gedachten over zijn en of er nog suggesties zijn qua leveranciers.

https://www.audiophonics.fr/en/r-core-t ... -6354.html

Die ken ik, alleen wil ik geen Chinese trafo. Ik betaal nog liever hier 3 keer zoveel dan dat ik die dictatuur steun. En nee, dit is geen opening voor een discussie.

Ringkern uit Polen dan maar?

[ray5150]

Nog dichterbij huis :
https://www.ringkerntrafo.nl/index.html

[Duclaasie]

Ik wil eigenlijk een R Kern, maar die zijn naar het blijkt erg dungezaaid. Kitamura Kiden is wel interessant, maar daar zijn uiteraard geen dealers van te vinden.

[Shadow]

Dwaze vorm van idealisme, de rest van je componenten komt er ook vandaan - bovendien is Audiophonics gewoon importeur en ligt het al in Frankrijk op voorraad.

[Kappa7]

+1

[Duclaasie]

Zullen we gewoon op de inhoud blijven en niet lelijk op de man spelen? Volgens mij was ik duidelijk dat ik zo mijn principes heb en dat we daar geen discussies over gaan voeren. Goede suggesties voor leveranciers of producten heb ik veel meer aan.
