Meetset van Cosmos E1DA

[RonnyB]

Voor het meten van THD, ruis en frequentie respons een meetset van Cosmos aangeschaft.

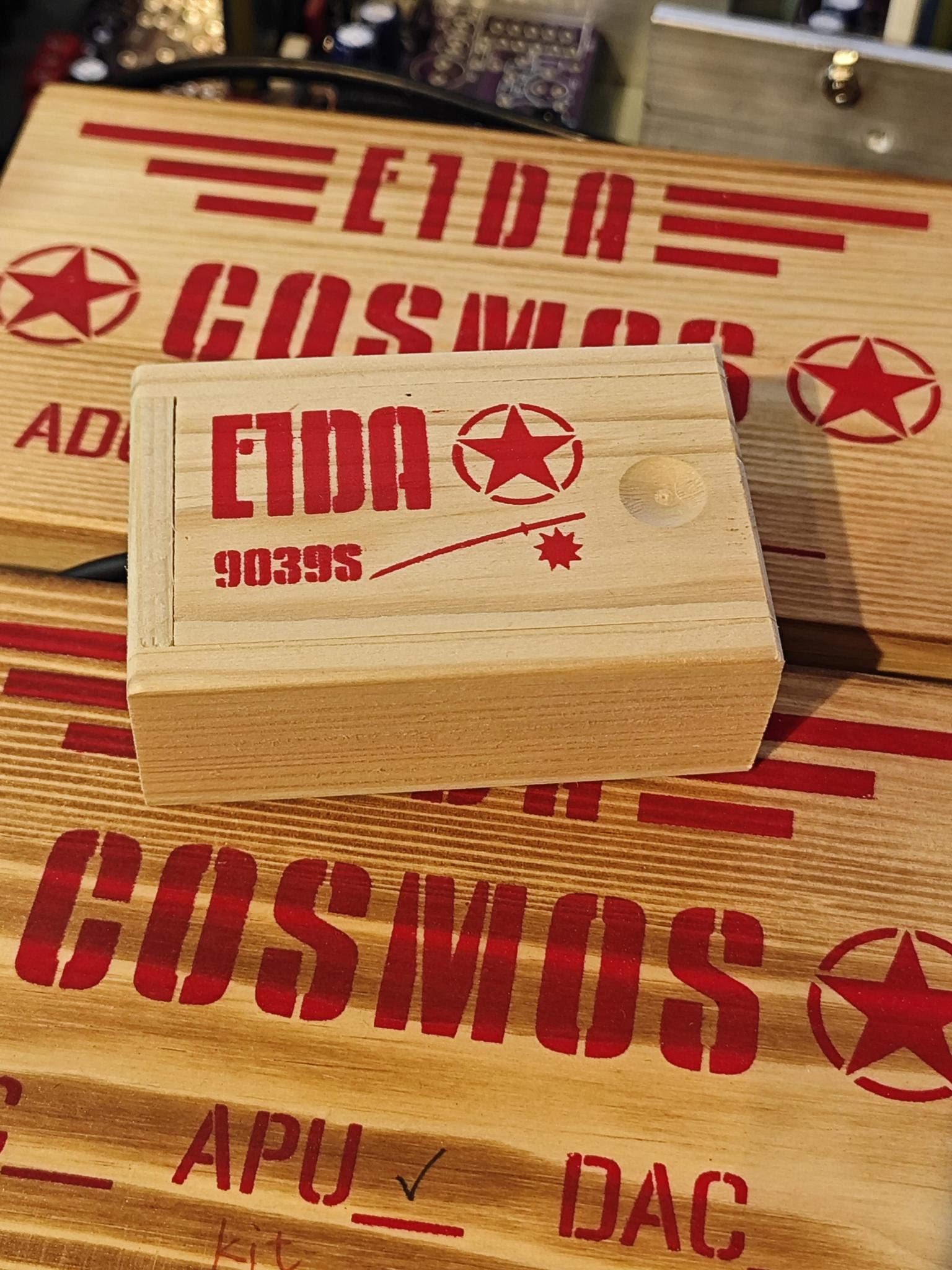

Wordt bezorgt in kisten

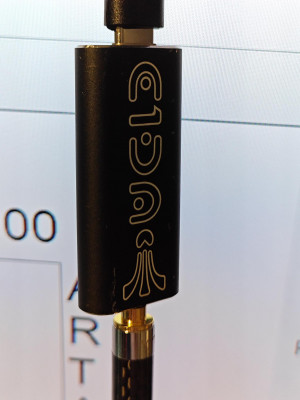

Als toongenerator hun DAC met ES9039Q2M gekocht.

Verder hun ADC en APU(notch filter gekocht).

Alles via mijn favoriete shop ALIexpress.

Hieronder enkele loop metingen.

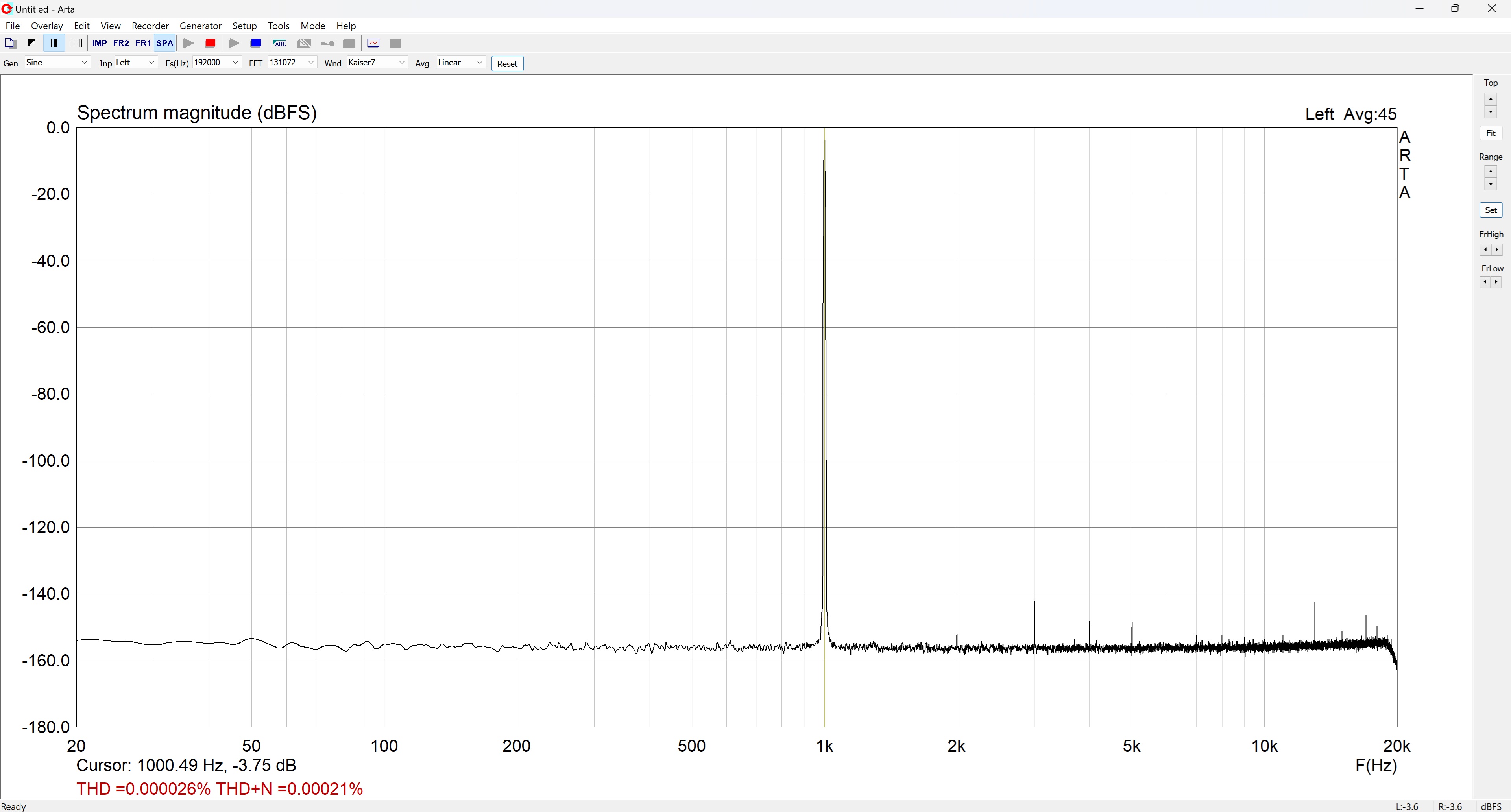

Arta

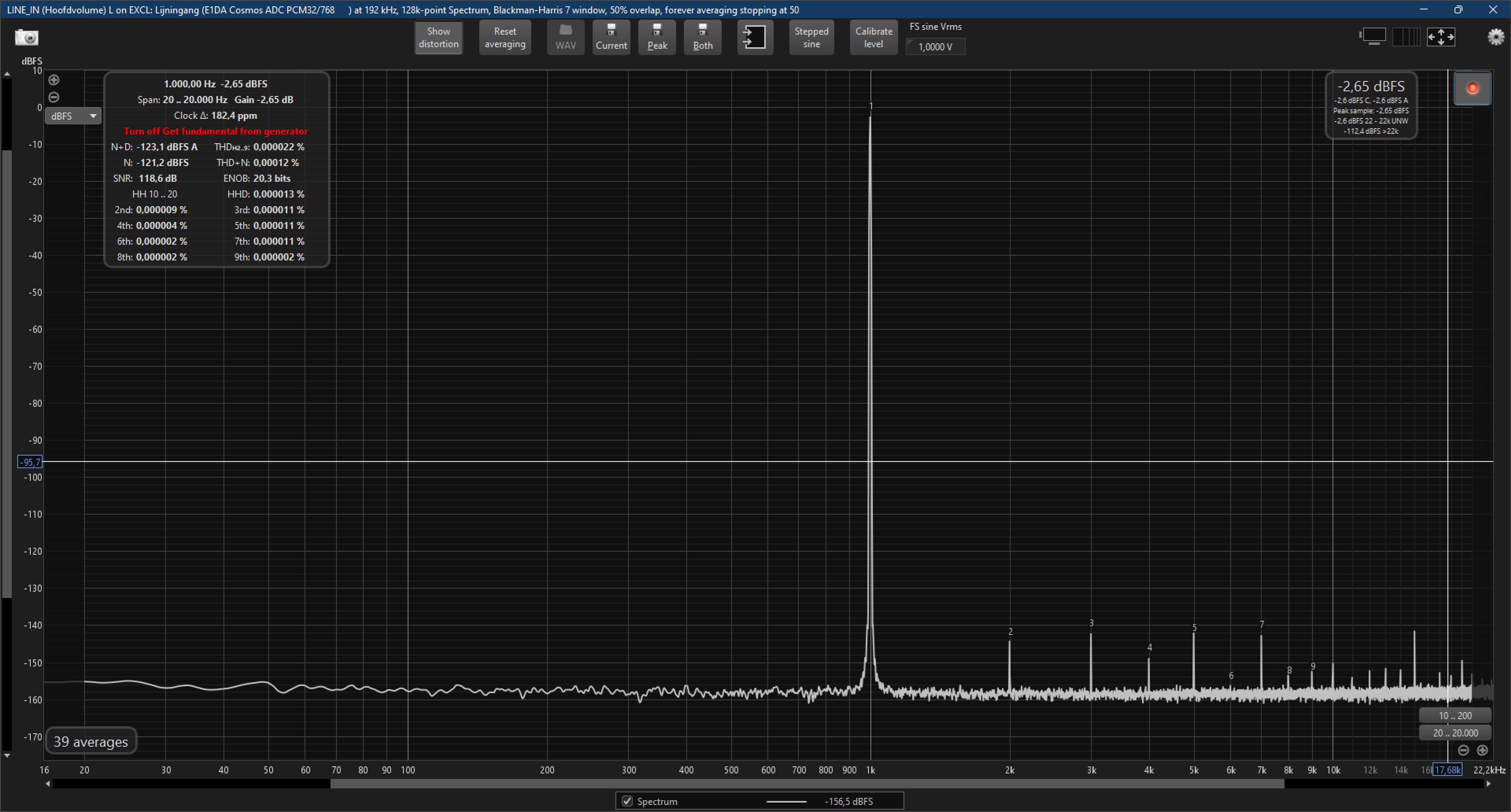

REW

REW met kalibratie file

[Kappa7]

Dat is wel heel erg netjes.

[Pjotr]

Yep, Eigenlijk is het belangrijkste deel de AD converter. Die gebruik ik ook al een tijdje en met de Topping D30 Pro DAC in mijn set geeft het dezelfde resultaten.

[RonnyB]

Als ik de juiste kabels heb voor de APU( notch filter) moeten de resultaten nog iets beter worden.
De Dac klinkt ook heel lekker op mijn hoofdtelefoon.
Ik heb ook nog een akliam pd6 DAC gekocht met es9039Q2M deze klinkt ook heel mooi.
Ik zal deze dit weekend ook meten.

[RonnyB]

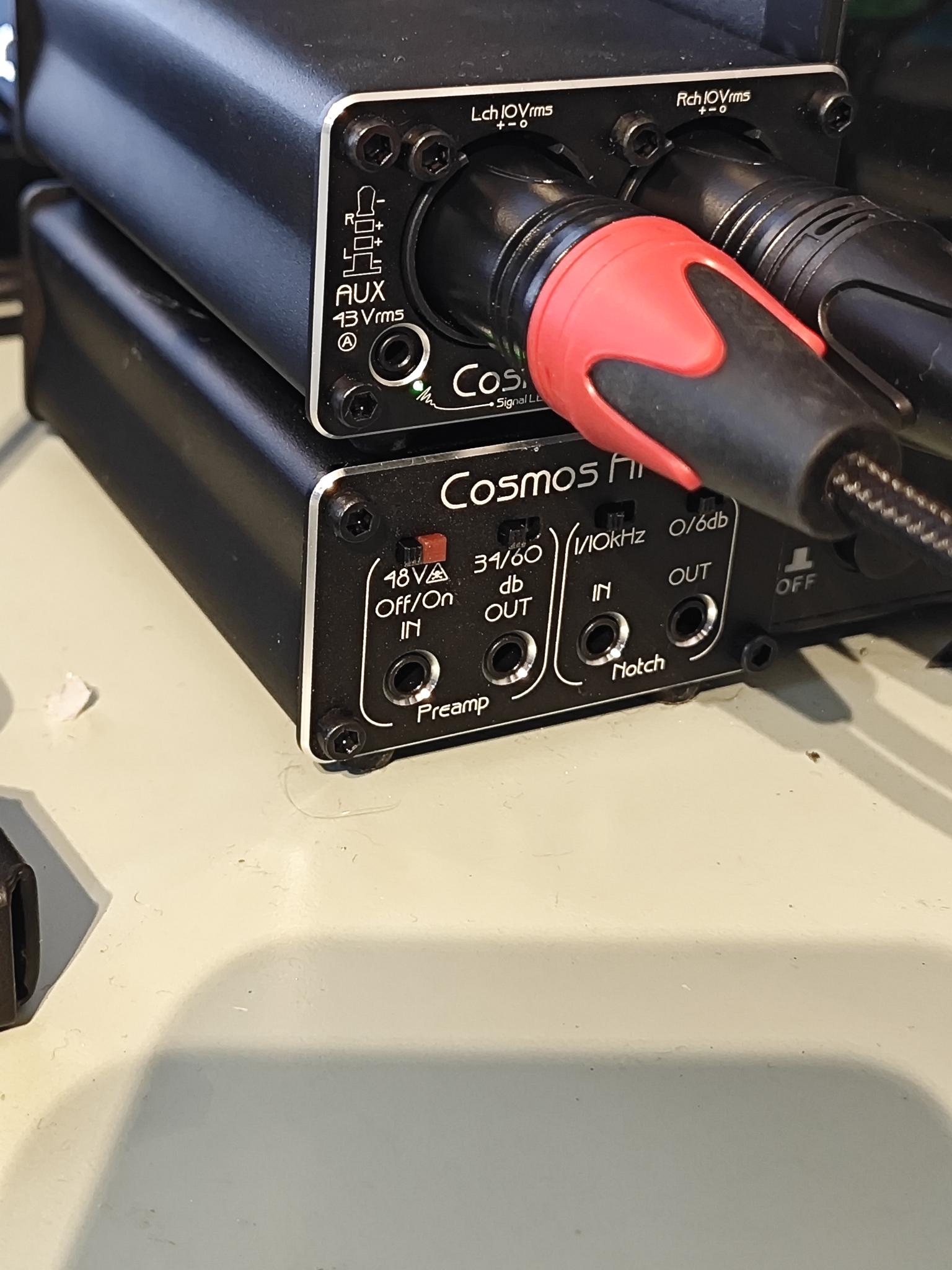

Vandaag de APU( notch filter) ertussen geplaatst.

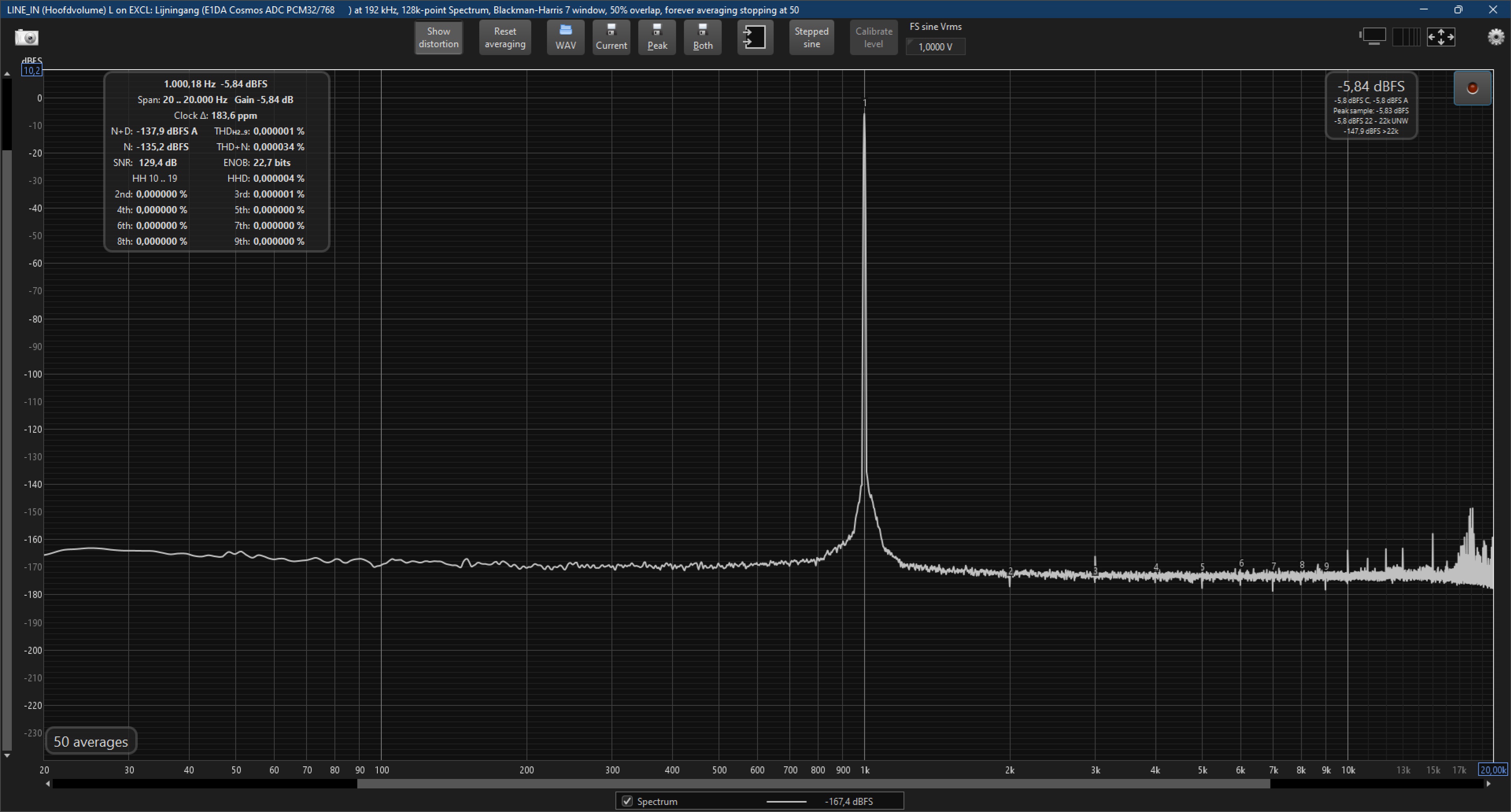

Zonder APU, SNR = 118,6 db, THD = 0,000022%

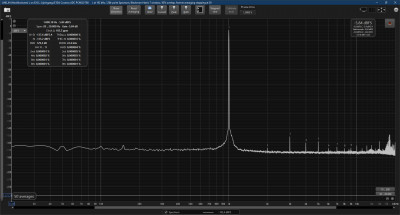

Met APU, SNR = 129,4 db, THD = 0,000006%

Met APU en Harmonic correction, SNR = 129,4 db, THD = 0,000001%

Mooie basis voor metingen.

[OWC]

Mooie metingen.

Blijkbaar ook geen last van jitter ed.
Ik had wel verwacht daar iets van te zien omdat de clocks van ADC en DAC niet hetzelfde/gesynchroniseerd zijn.

[RonnyB]

Binnenkort de eerste versterkers(composiet lm3886 en lat mosfet versterker)op de testbank, ben zelf benieuwd over de resultaten.
En een dual opamp test in een gebalanceerde voorversterker test.
