Geen geluid uit adau1452_CS42448

[bart Luyckx]

Ik wil de eerste stappen zetten in de DSP wereld, maar na enkele uren zoeken heb ik toch wat extra hulp nodig.
Ik heb een adau1452 + CS43448 (6in/8out) aangeschaft

Deze is verbondenet de USBi connector. Ik heb deze verbonden met de 5pin header op de print

De beschrijving van de pinnen1 tem5 op de USBi komen overeen met de pinbeschrijving op de 5pin header

USBi led kleurt groen. Op het bordje blauw/rood/groen tesamen.

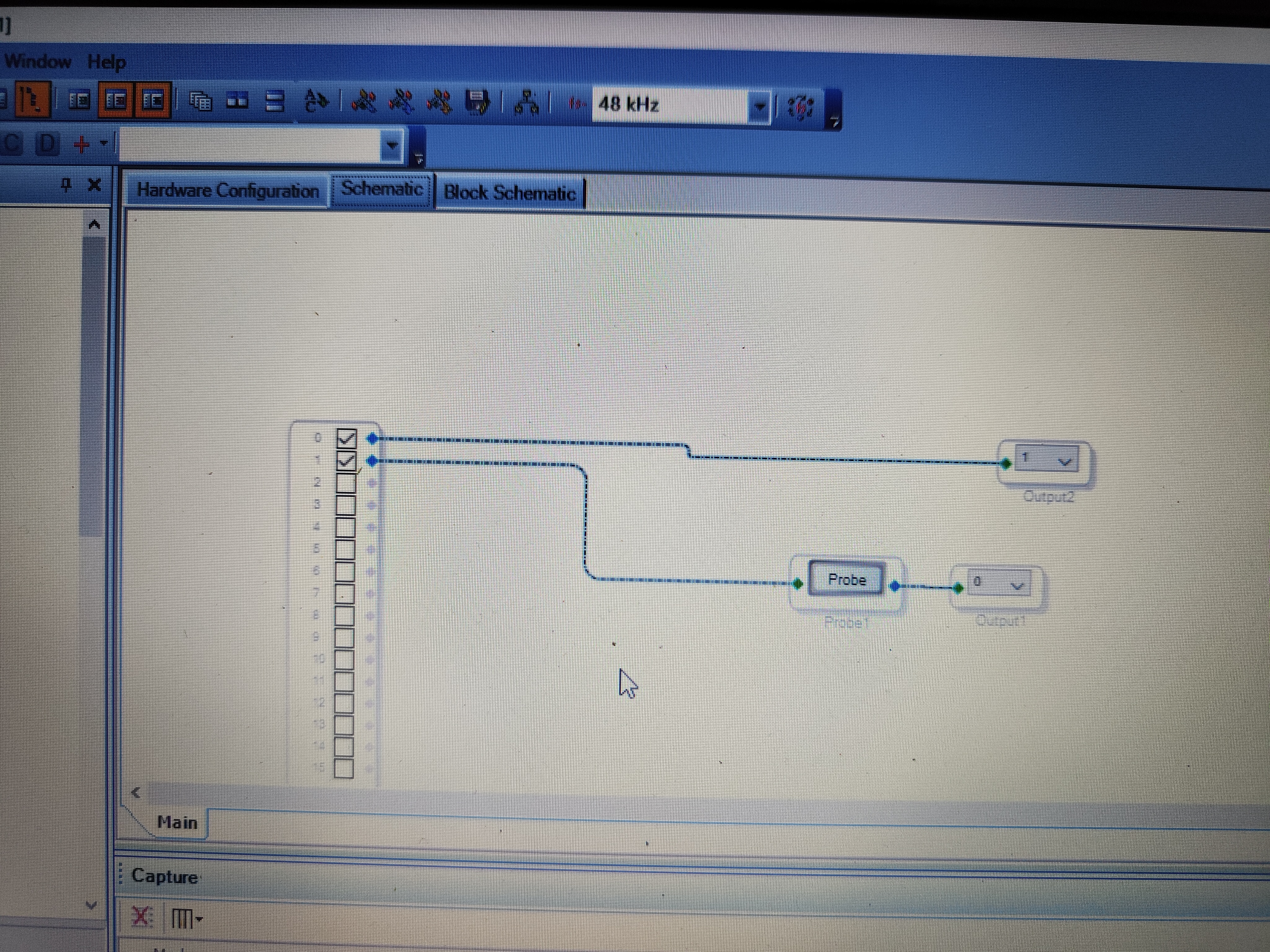

Ik had een eenvoudig schema gemaakt.
2 ingangen verbonden met 2 uitgangen.

Maar helaas pindakaas. Geen geluid.
Heb me al suf gezocht waar weet niet waar te zoeken.

Iemand die me op weg kan helpen?

[ds23man]

Programma wegschrijven naar de eeprom en een powercycle doen.

[OWC]

Kun je even de project file zippen en delen?
Dat kijkt wat makkelijker mee

Je moet idd iedere keer handmatig proggen en dan resetten.
Ook zorgen dat samplerate goed staat enzo.

[bart Luyckx]

Hoe schrijf je programma weg op eprom? Hoe voer je reset uit?

[OWC]

Met de Link/Compile/Download knop(pen)

Ze noemen het downloaden bij SigmaStudio, beetje verwarrend.

Ik weet niet of er een reset op het bordje zit, anders is het gewoon even spanning eraf en er weer op.

[bart Luyckx]

Ok die knoppen gebruik ik.
Het ledje op het bord veranderd dan van kleur.
In het output sherm zie ik dat weggeschreven in de adau1452.

Voor communicatie met de eprom heb ik het connectie type van I2C naar SPI vervangen.
Nu kon ik de eprom wissen.

Ik heb sample rates 44 48 96 192 geprobeerd maar nog steeds komt er geen geluid uit

[ds23man]

Hou je er wel rekening mee dat je de hele handel hier:


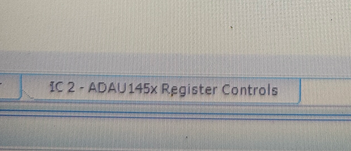

Moet configureren?

[bart Luyckx]

Vind ik ergens wat ik moet ingeven?

[ds23man]

Eigenlijk kom je hier vragen hoe je chinese Tesla kloon zonder software moet programmeren....

[bart Luyckx]

Daar schiet ik ook niet mee op.
Ik wil wel wat bijleren. De Adau1452 is toch niet zo exotisch? Of gewoon wat je moet instellen in SigmsStudio.

[ds23man]

Exotisch niet maar kan wel heel veel met de benodigde instellingen qua i en o.

Zou om te beginnen eerst hier maar eens gaan lezen:

https://www.analog.com/en/design-center ... b-overview

[bart Luyckx]

Bedankt om me naar dat document te begeleiden.

Ik had dit echter al eens doorgenomen. Ik heb daar ook het voor vb van analoge in naar out vandaan.

Ik heb ook een complex programma gevonden voor de adau1452_CS42448 combinatie maar ook daar krijg ik geen klank uit.

Ik kan progamma s compileren en downloaden. Dit is geen probleem. Krijg geen errors.....

Voor mij lijkt het alsof de CS42448 in en uitgangen niet gekend zijn

[ds23man]

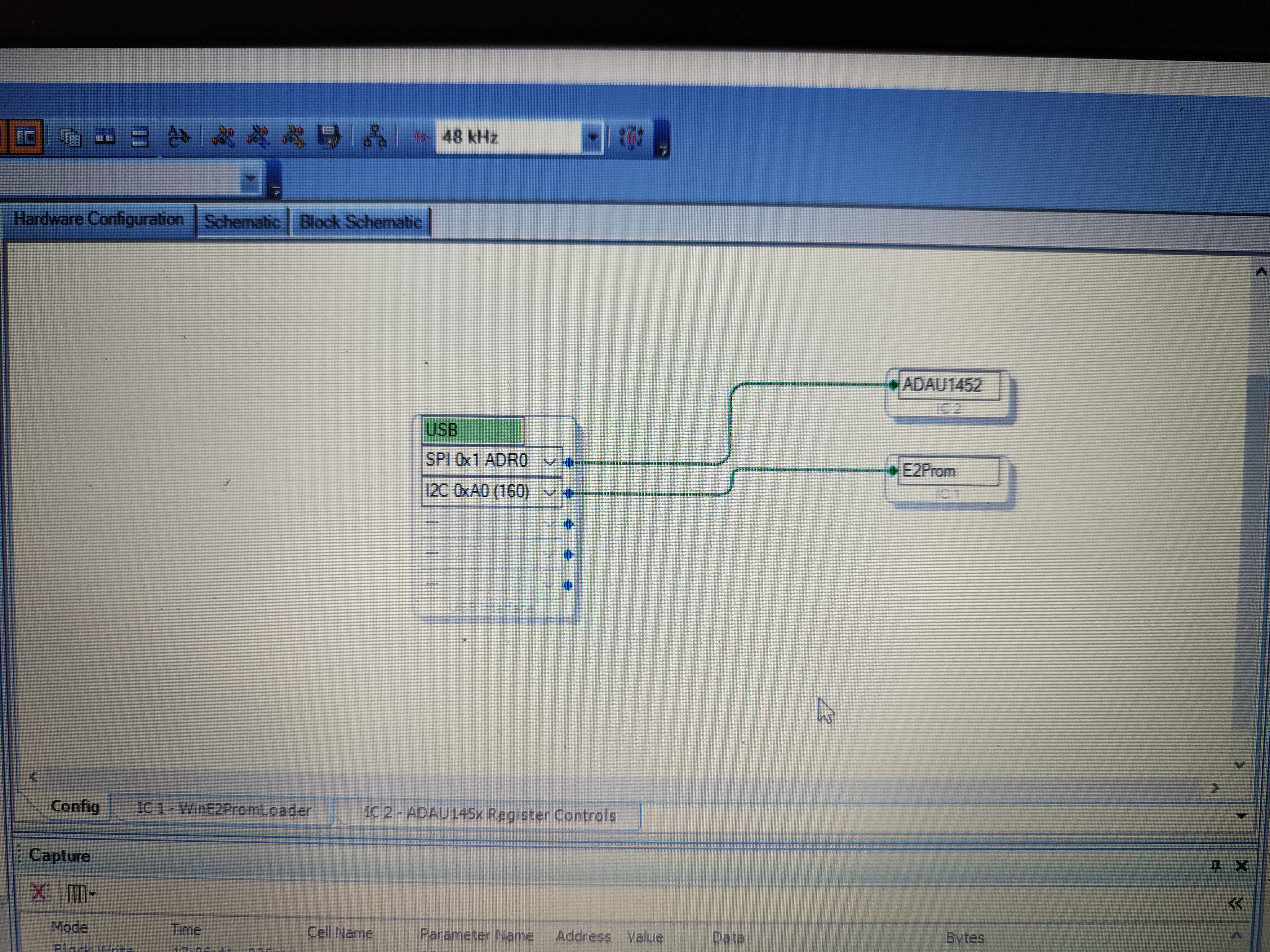

Ik zie al een dingetje, je stuurt nu de dsp aan met SPI en de eeprom met I2C. Dat werkt dus nooit. Ze zitten op dezelfde bus.

[bart Luyckx]

Dat had ik ook al ondervonden en intussen aangepast.
Ik kon de eprom nu wissen.

Moet je programma altijd wegschrijven op de eprom, of kan je het programma al runnen door het te downloaden naar de DSP?

Waar kan ik zien of de in en uitgangen van de cs42448 gekend zijn?
In de serial tab zie ik precies standaard informatie het aantal in en uitgangen daar komt niet overeen met het aantal van de cs42448 module

[ds23man]

Moest het zelf ook even nazoeken. De dsp gebruikt SPI en er hangt een SPI Eeprom aan. Ik heb zelf een originele Eval bordje, maar al een tijdje niets meer meegedaan.

[ds23man]

Even wat observaties aan de hand van je foto. Zo te zien is dit weer een 1 op 1 kloon van het originele Eval bordje qua schema.

In deze kloon gebruiken ze een USB connector voor de voeding, dat gaat vaak niet goed omdat ontwerp 1,5 A trekt. De meeste usb poorten zijn begrensd op 500 mA. Verder zie ik dat ze de zaak hebben opgedeeld in 2 printen, op de onderste zit de codec en analoge elektronica. Maar ik zie rechtsonder ook weer een USB zitten, kan zijn dat je daar ook spanning op moet zetten.

Zit er geen documentatie bij dat ding? En heb je een linkje van dat ding?

[Marp]

Zo te zien is dit 'm.

[ds23man]

Bijna:

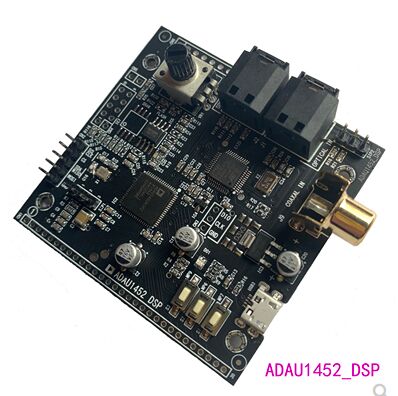

https://www.ebay.co.uk/itm/354954766180

[bart Luyckx]

De laatste is inderdaad de combinatie die ik aangeschaft heb.

Foutje : die heeft het ad1938 bordje en niet de sc42448

Ik zal het bordje eens voeden met een smartphone adapter.

Op de pin verbinding tussen de 2 bordjes zie ik wel pinnen voor 5 en 3.3v. ik vermoed dat de spanning dan zo wordt doorgegeven aan het andere bordje.

Kan je zomaar beide bordjes met 5v voeden?

[ds23man]

Als ik de plaatjes bekijk zitten er op de analoge print 2 jumpers. Je kan kiezen welke usb je voor welk doel gebruikt. Als beide jumpers aanwezig zijn kan je de usb willekeurig kiezen. Je kan ook er voor kiezen om beide printen apart te voeden.

Nog even in de datasheet gekeken, deze dsp kan max 485 mA trekken als ie op vol vermogen draait. Daar komt de rest van de rommel nog overheen.

[Marp]

De pagina uit mijn link gaat over datzelfde bordje (zie foto) en kan wel handig zijn om op te slaan. Het bevat nuttige links naar ondermeer schema's en een topic op diyaudio.

[bart Luyckx]

Als ik de plaatjes bekijk zitten er op de analoge print 2 jumpers. Je kan kiezen welke usb je voor welk doel gebruikt. Als beide jumpers aanwezig zijn kan je de usb willekeurig kiezen. Je kan ook er voor kiezen om beide printen apart te voeden.

Nog even in de datasheet gekeken, deze dsp kan max 485 mA trekken als ie op vol vermogen draait. Daar komt de rest van de rommel nog overheen.

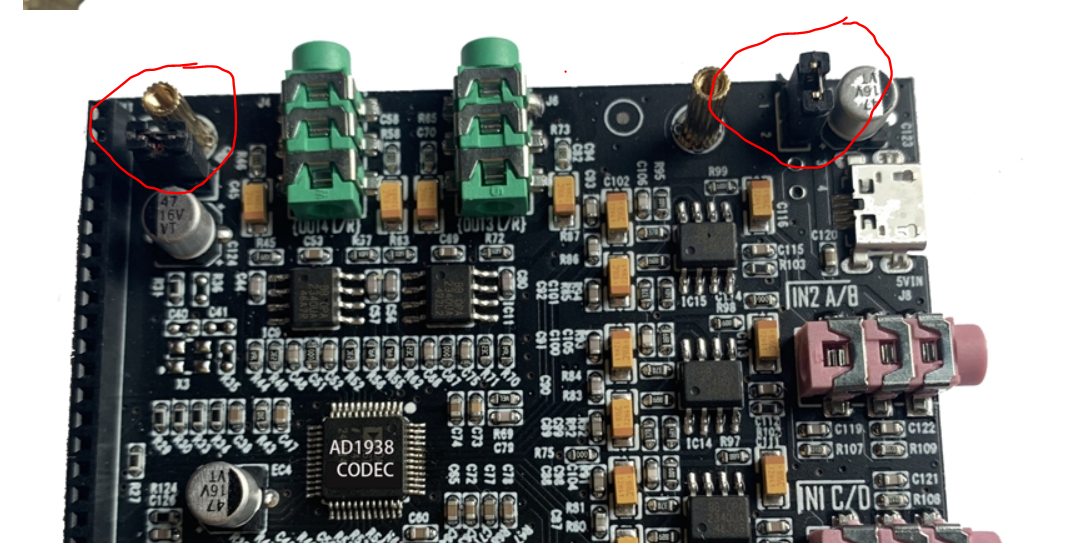

Ik zie een jumper (sip2) naast de optical in.
Die heeft 3 pinnen. Pin 1 en 2 zijn verbonden.

[bart Luyckx]

De pagina uit mijn link gaat over datzelfde bordje (zie foto) en kan wel handig zijn om op te slaan. Het bevat nuttige links naar ondermeer schema's en een topic op diyaudio.

Heb al 10tallen paginas doorploeterd op diyaudio maar geen stap verder geraakt.
Op uw bordje zijn de pinnen van de jumper allemaal open

[ds23man]

[bart Luyckx]

Dat is het ad1938 bordje. Op de cs42448 zitten die jumpers er niet op
