Buizen Eindversterker el34/kt77/6ca7

[Ger1212]

Hallo,
Laatst een amc cvt 3030 op de kop getikt. Ik heb al een mooie buizen voor versterker en laat nou in dit model een buizen eindversterker zitten.
Het was even mooi, terwijl de lampen aan het inbranden waren, na de bias afgesteld te hebben, lichten ze nu niet meer op helaas. De printplaatjes en de connecties zijn best slecht en problematisch te noemen. Jammer, maar oke; ik heb nu wel de transformatoren voor de voeding en de output. Nu wil ik een el34/kt77 eindtrap gaan maken. Voorbeelden genoeg te vinden..maar helaas bijna allemaal met een voorversterker op de print ingebouwd.

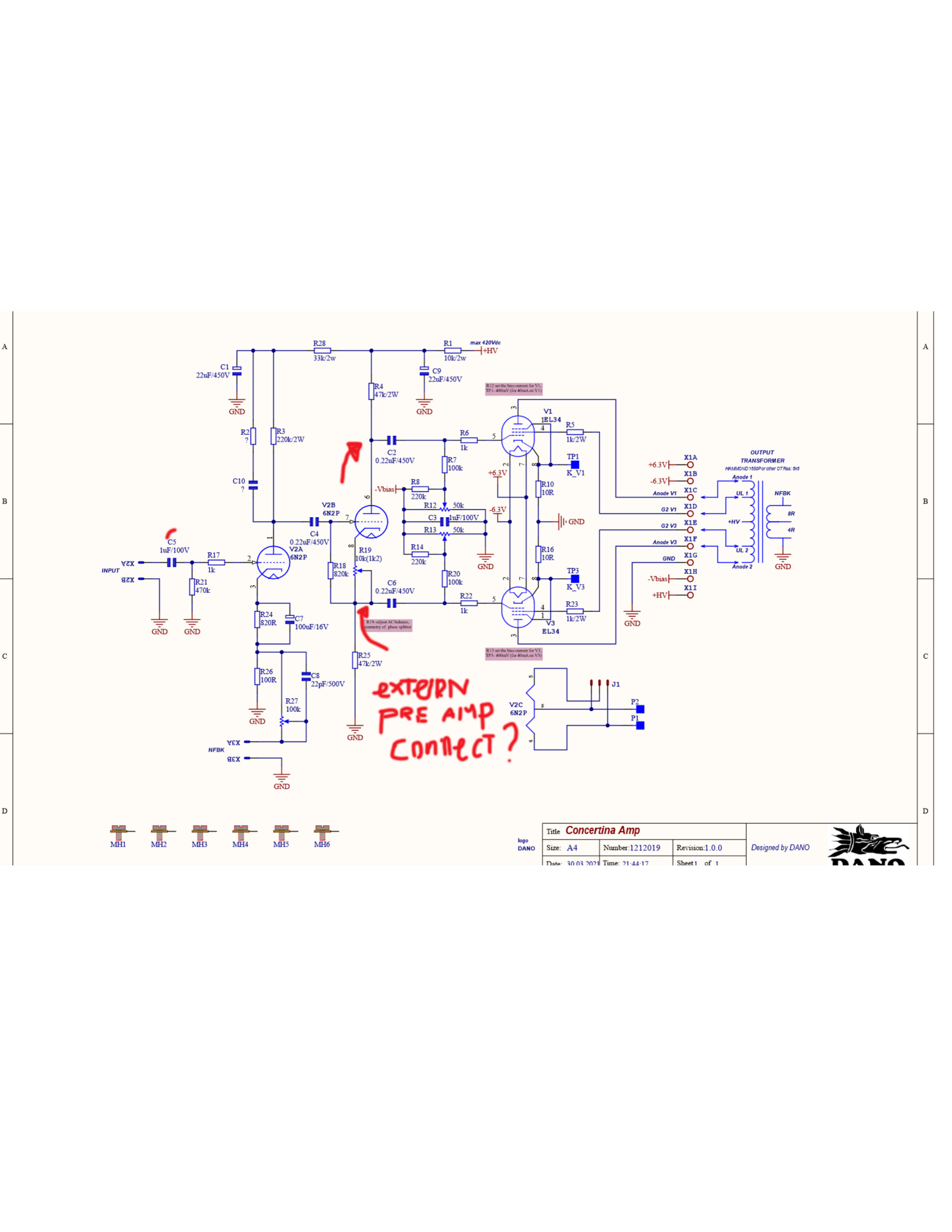

Mijn vraag is; waar sluit ik mijn voorversterker aan > mijn externe voorversterker? Ik heb hier een mooi ontwerp met eindversterker 2 X EL34 bijgevoegd. De rode pijlen op de tekening.. zouden dat de aansluitpunten zijn voor de externe voorversterker? De voorversterker op het ontwerp wil ik trouwens weg laten. Alvast bij voorbaat dank voor de hulp. Grtn Ger

nb andere suggesties zijn ook welkom.

[douwebakker]

Dag Ger, wat je op het schema hebt staan is de complete eindversterker. De voorversterker sluit je aan op X2A en X2B.

[Kappa7]

Wil je soms de fasedraaier er uit laten en de boel gebalanceerd aansturen?

[Ger1212]

Ah!, dank je wel.
Nog twee rijzende vragen;

- X3A en x3B; nog geen idee waar ik dat dan op moet aansluiten.
- Eveneens het heater(?) schematje (vrijstaand tekeningetje met de termen; P2 en P1, J1, v2C).

Misschien dat dit wel te hoog gegrepen is voor mij... > heb er geen scholing in gehad.

Ik denk nu dat het beter is om de AMC cvt te laten repareren. Geen idee wie zich daar aan zou willen gaan wagen. Ik woon in regio Zaanstad. Misschien dat jullie of anderen tips hebben.
Het lijkt me trouwens wel erg leuk om zoiets te gaan maken...maar goed. Moet nu gaan overwegen wat de beste keus is.

[MarcelvdG]

X3A moet aan de secundaire wikkeling van de uitgangstrafo, zoals het labeltje NFBK aangeeft.

[douwebakker]

X3A en X3B is de aansluiting van de tegenkoppeling. Zie de luidspreker aansluiting op de uitgangstrafo.
Met de heater aansluitingen word de gloeispanning bedoelt.
Die verbindingen geven in deze versterkers vaak problemen.
De stekkerverbindingen zijn te licht voor de grote stromen (gloeistroom).
Ik zou zo'n versterker niet meer laten repareren. Het is een slecht ontwerp. Daarmee bedoel ik de bouw, niet het schema.
De onderdelen zijn wel van goede kwaliteit. Hiermee kun je een mooie eindtrap maken.
Op dit forum kom je genoeg topics tegen hoe je dit aan moet pakken. Of anders op youtube.
Pas wel op, want je werkt wel met hoge spanningen.
Douwe

[ray5150]

Voor service aan je buizenversterker kun je altijd eens gaan praten met Tubejack, die zit ook in Zaandam.
https://tubejack.nl/

[Ger1212]

Dank jullie wel voor de responses. Ik ga Jack even mailen.
Ondertussen ook wat geperforeerde pcb's gekocht om een 'peer to peer' pcb te maken van de eindtrap. Het pcb bord met de aansluitingen van de AMC cvt versterker geeft mij niet de indruk van goede kwaliteit te zijn.
