Ik heb er toch maar een nieuw topic van gemaakt want het andere werd wel erg groot en hier zit ook weer een nieuw experimenteel deel in.
Vandaag bij Hans van ringkerntrafo alle onderdelen opgehaald incl. de splinternieuwe speciaal ontwikkelde ringkern UGT voor de KT170.
Deze kan tot 205mA en 65W verwerken, ik heb het gepland op 1 chassis, maar heb daar misschien achteraf wel spijt van, het geheel weegt straks ongeveer 23kg, wat toch een flinke sjouwklus wordt van en naar de zolder. Een ugt weegt per stuk al 6,6kg.

[hardbats]

mooie buizen iig!

[dre]

Je hoeft dan maar 1x te lopen,dat is toch ook wat waard?

[Leeuwarden]

Hoeveel Watt gaat dit per kanaal opleveren?

[peterl]

Hoeveel Watt gaat dit per kanaal opleveren?

Nog even afwachten, maar volgens de gegevens zou je er 24W uit kunnen halen.

Je hoeft dan maar 1x te lopen,dat is toch ook wat waard?

Ja dat klopt, maar of dat alleen lukt, kan de buizen er wel even afhalen maar dat zal het gewicht niet zijn

Kon nu ook kiezen voor een lage kast(7cm) omdat er binnenin geen voeding komt.

[dre]

Heb je geen vrouw?

[peterl]

Heb je geen vrouw?

Jazeker maar dat heb ik haar nog niet verteld, dus die is aan de beurt om te helpen indien nodig.
Maar dat weet ze nog niet

[dre]

Prima plan!

[elpeewee]

Je moet de versterker ook pas laten zien aan je vrouw als ie klaar is. Hij moet dan wel een hoge WAF hebben, anders werkt het averechts.

[peterl]

Je moet de versterker ook pas laten zien aan je vrouw als ie klaar is. Hij moet dan wel een hoge WAF hebben, anders werkt het averechts.

Ik heb met Hans afgesproken dat ik 1x 6SQ7GT met MU stage aanstuur en de andere op de klassieke methode, om de verschillen te bekijken en te meten als hij klaar is.
Hans wil de versterker graag helemaal doormeten als deze klaar is, voor hem is dit ook weer wat anders met de nieuwe UGT en de KT170.

[peterl]

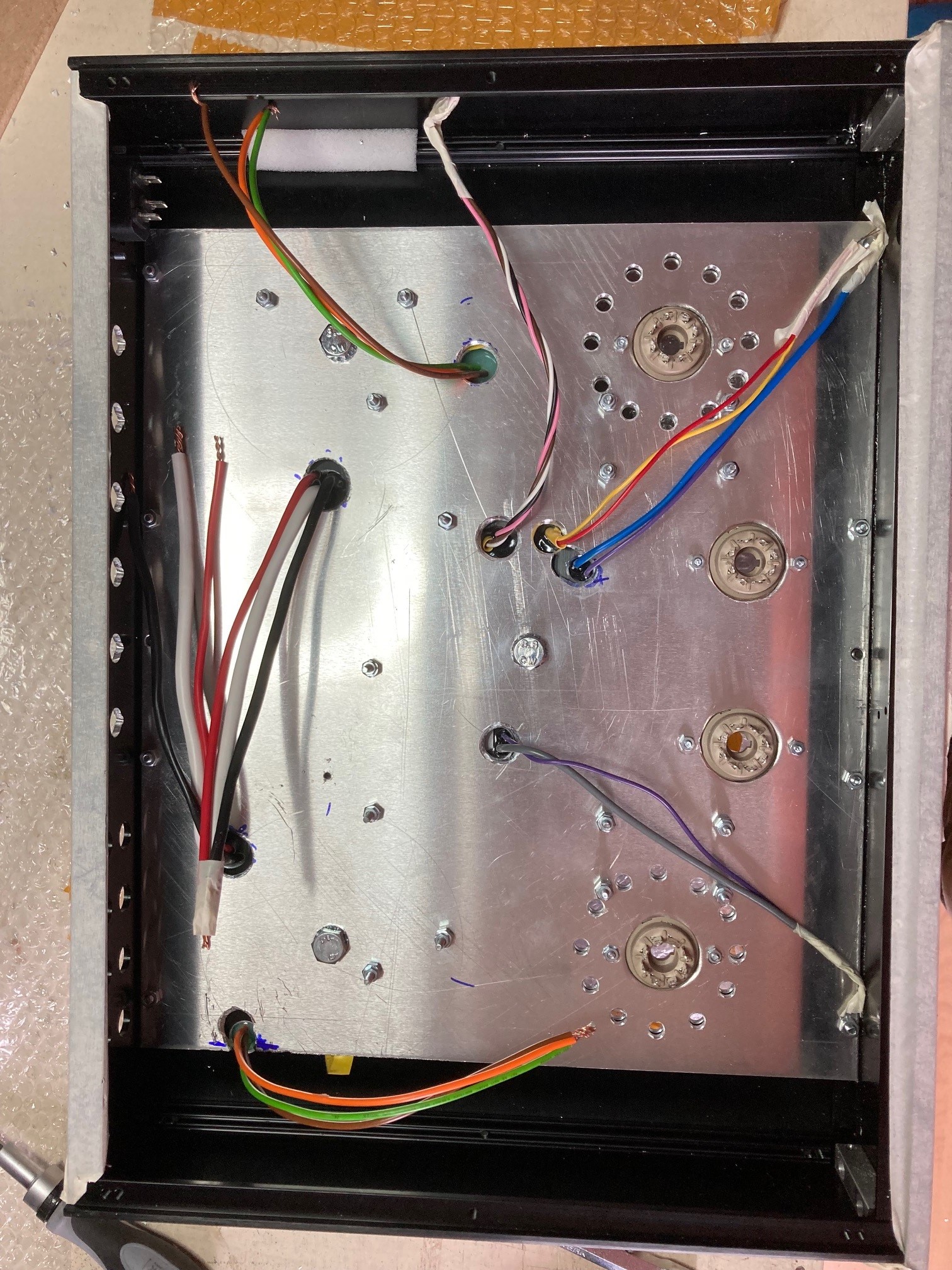

Vandaag druk bezig geweest met boren frezen en de gatenpons, alle gaten zitten er nu in en de printen staan ook op de aangewezen plaats.
Heb alleen mijn schakelaar verne*kt, wilde het aluminium knopje er op drukken en aan de achterkant schoten de onderdelen er uit
Heb een nieuwe besteld in China, ze ze hier nergens te koop(zal wel echt Chinees zijn, maar wel weer 3 weken verder.

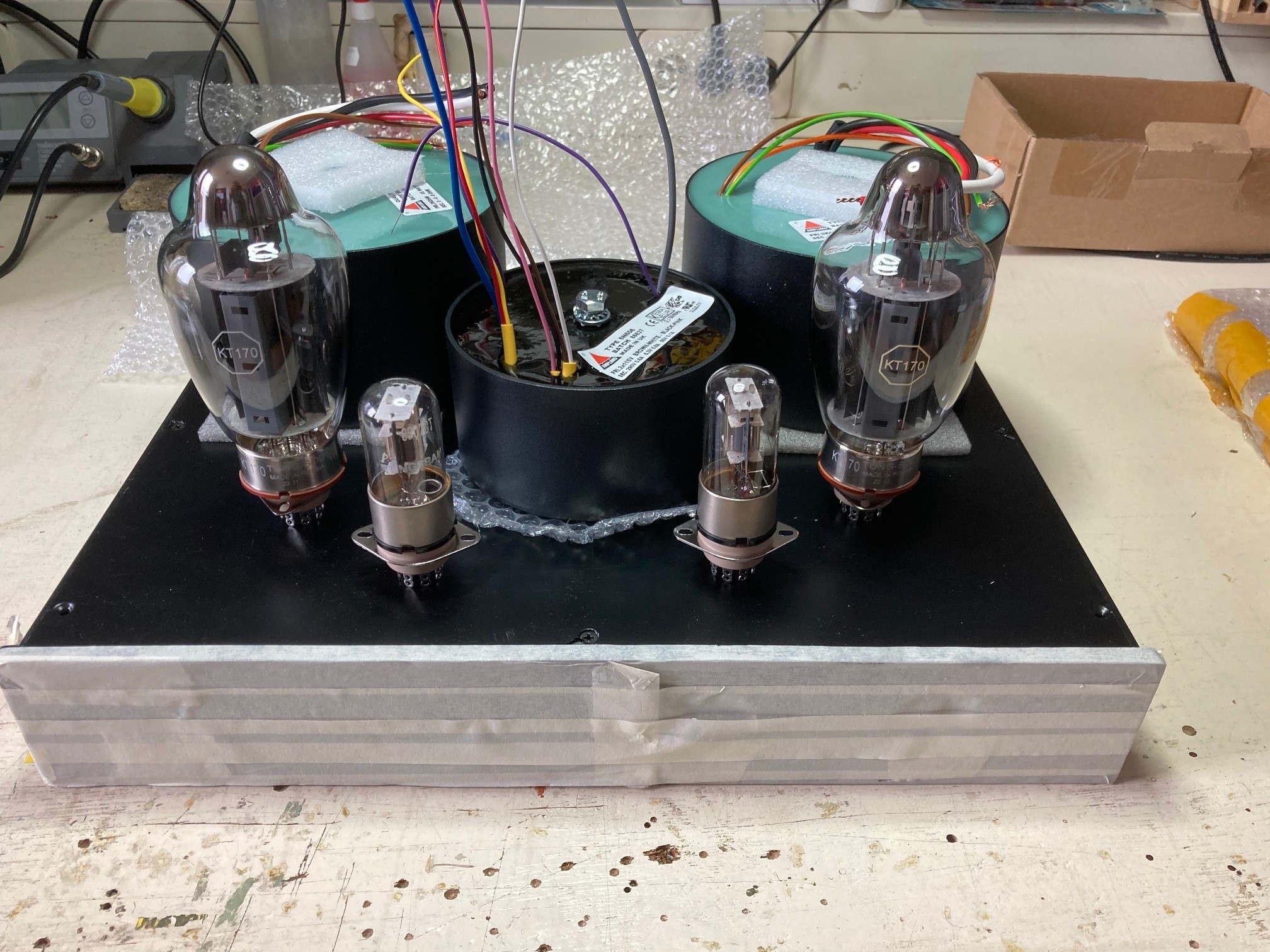

Ook alle connectoren aangesloten en de trafo's geplaatst. Uiteraard weer een binnen chassis gemaakt waardoor er geen onnodige schroeven buiten zichtbaar zijn.

[Kappa7]

Dat ziet er keurig uit Peter.
Moet je nog wat extra versteviging onder het sub chassis plaatsen om doorhangen te voorkomen?
Het is immers een behoorlijk gewicht wat er op komt te staan.

[Barry2001]

Lekker degelijke buizenbak, niks mis mee, netjes zo. Hoe ziet (zag) die schakelaar eruit?

[peterl]

Lekker degelijke buizenbak, niks mis mee, netjes zo. Hoe ziet (zag) die schakelaar eruit?

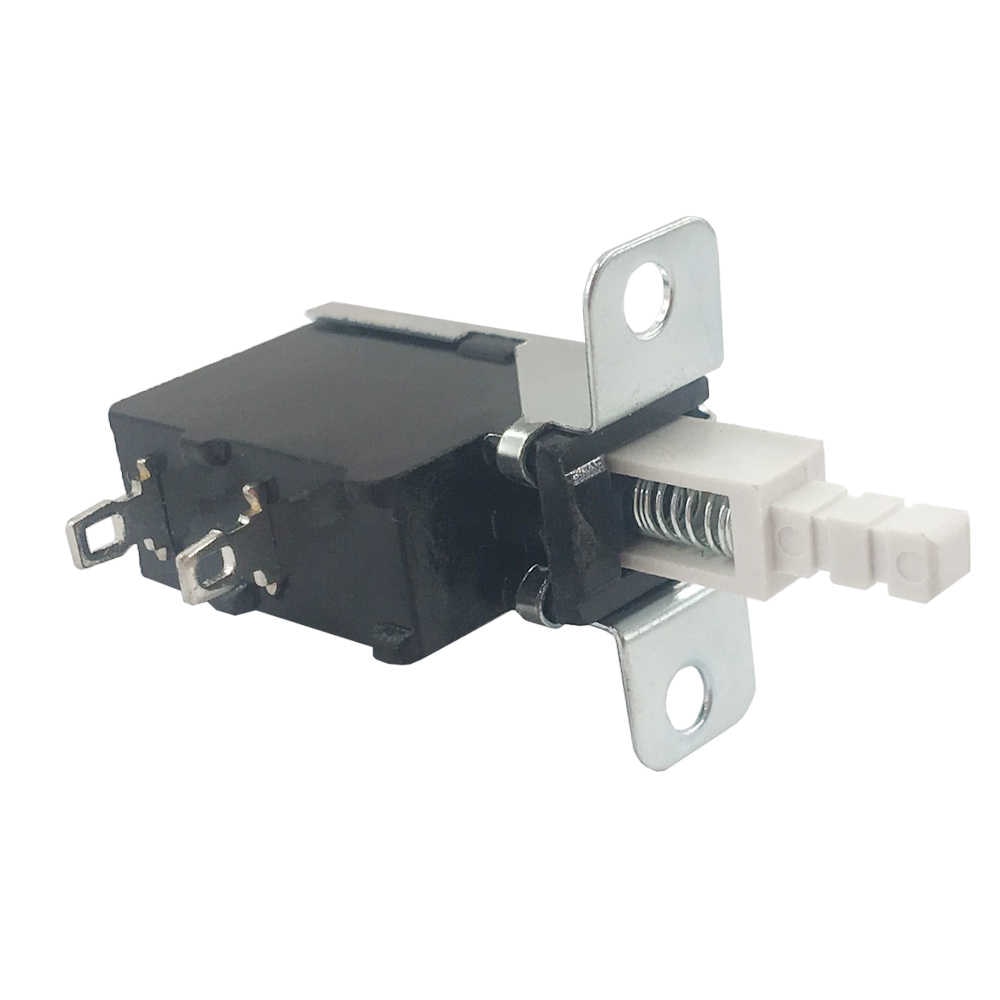

Drukknop Schakelaar 2pin Chinees geval 8A/250V

Dat ziet er keurig uit Peter.
Moet je nog wat extra versteviging onder het sub chassis plaatsen om doorhangen te voorkomen?
Het is immers een behoorlijk gewicht wat er op komt te staan.

Het zijn 2x 3mm alu platen die aan elkaar zijn verbonden, zakt niets door, kast is ook zeer degelijk.

[hannesie]

Vandaag bij Hans van ringkerntrafo alle onderdelen opgehaald incl. de splinternieuwe speciaal ontwikkelde ringkern UGT voor de KT170.

Hoe kan dat nou, ik was niet eens thuis................?

[Kappa7]

Hans Anders

[peterl]

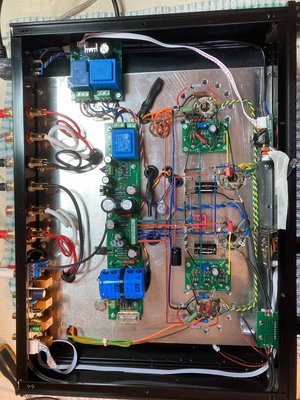

De versterker zit inmiddels in elkaar, maar ik krijg in 1 mennocell een vreemde spanning, heb de 3 mosfets al vervangen maar blijft hetzelfde.
De ingang(pootje 1) van beide cellen is 20V dus die klopt.
de ingang (pootje 2) is bij rechts 0,6V en bij links 0,98V
bij (pootje 4) meet ik links 120V en rechts 32V die laatste klopt volgens mij.(ik had even de KT120 er opgezet maar die werd rood op links)
bij (pootje 5) meet ik 196V aan beide zijden.
bij (pootje 6) meet ik 50V rechts en 110V links , mag niet meer dan 70V zijn zonder dat de trimmer is opgedraaid.
Het lijkt dus dat er aan de linker cell een probleem zit. Op de foto dus de RECHTER zijde.
Alles is getest met de 6SQ7GT er op en de KT120 er af.

[douwebakker]

Hoi Peter, erg vervelend dat het niet goed werkt maar wel heel netjes gebouwd trouwens.
Maar daar kop je niets voor natuurlijk.

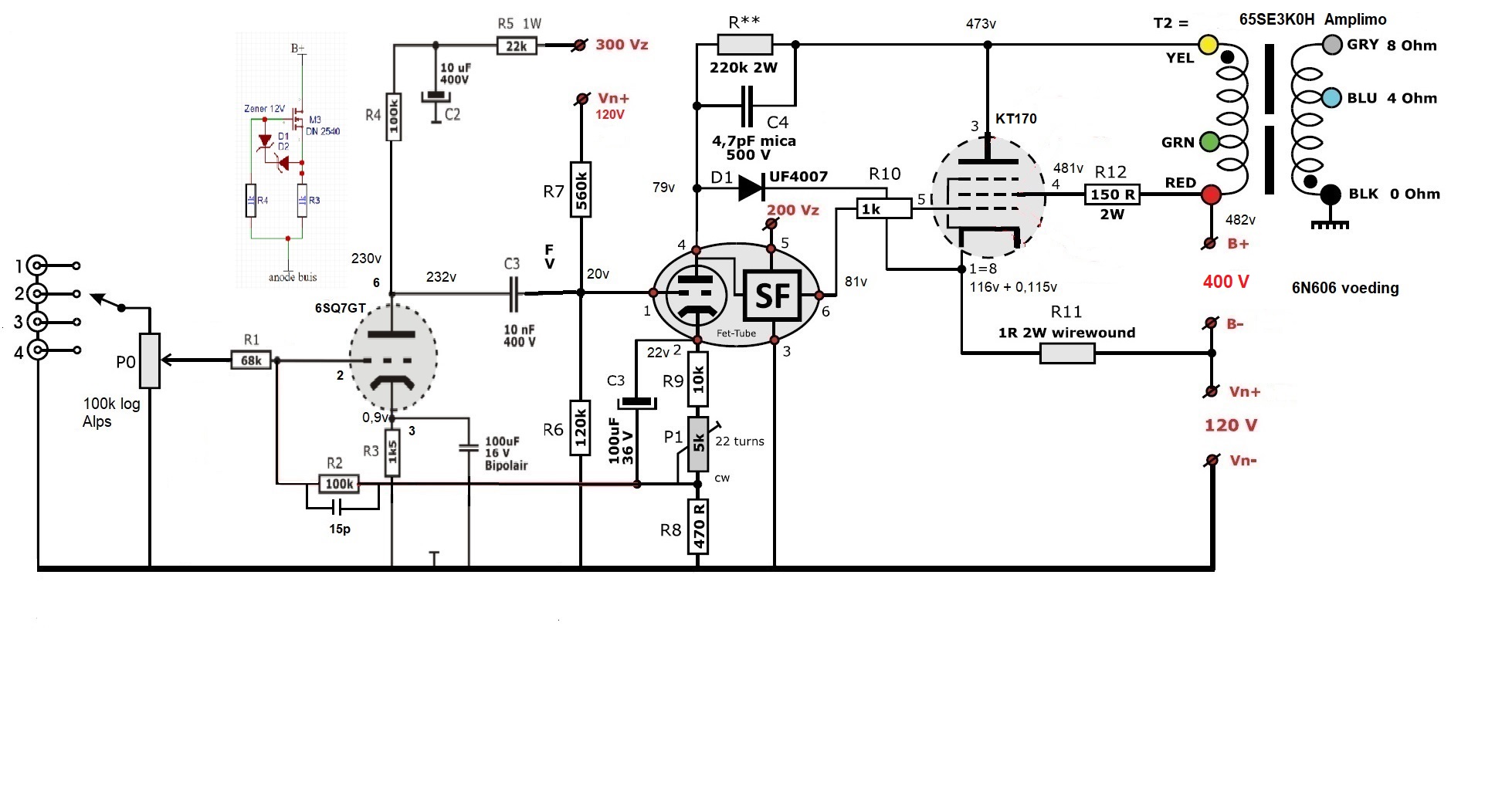

Zou je het schema er nog even bij kunnen zetten, dan kan ik even meekijken.
Douwe Bakker

[OpaBert]

De versterker zit inmiddels in elkaar, maar ik krijg in 1 mennocell een vreemde spanning, heb de 3 mosfets al vervangen maar blijft hetzelfde.
De ingang(pootje 1) van beide cellen is 20V dus die klopt.
de ingang (pootje 2) is bij rechts 0,6V en bij links 0,98V
bij (pootje 4) meet ik links 120V en rechts 32V die laatste klopt volgens mij.(ik had even de KT120 er opgezet maar die werd rood op links)
bij (pootje 5) meet ik 196V aan beide zijden.
bij (pootje 6) meet ik 50V rechts en 110V links , mag niet meer dan 70V zijn zonder dat de trimmer is opgedraaid.
Het lijkt dus dat er aan de linker cell een probleem zit. Op de foto dus de RECHTER zijde.
Alles is getest met de 6SQ7GT er op en de KT120 er af.

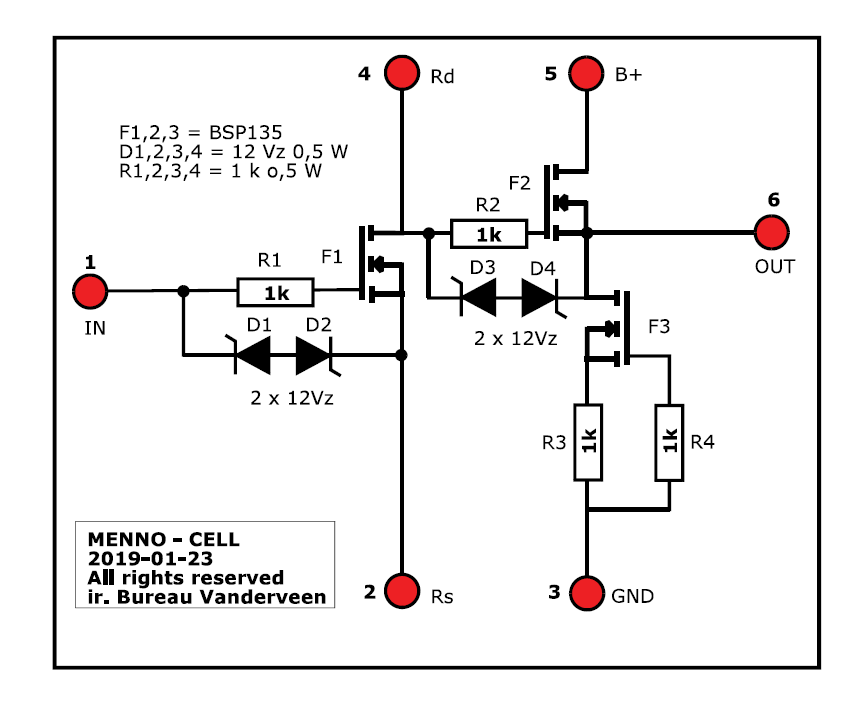

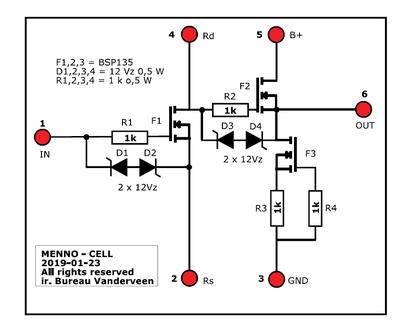

Is die Menno Cel een soort Autobias?
Dan zitten mogelijk de aansluiting meet weerstanden gekruist ?

[peterl]

Hoi Peter, erg vervelend dat het niet goed werkt maar wel heel netjes gebouwd trouwens.
Maar daar kop je niets voor natuurlijk.
Zou je het schema er nog even bij kunnen zetten, dan kan ik even meekijken.
Douwe Bakker

Dat klopt en hoe meer je er in rommelt hoe lelijker het weer wordt
Ik heb de zeners ook allemaal doorgemeten en die waren 0,81V(had ik gesorteerd)

Is die Menno Cel een soort Autobias?
Dan zitten mogelijk de aansluiting meet weerstanden gekruist ?

Nee Bert, het is in principe een buis om het signaal te versterken en daarbij de weerstand en vervorming op vrijwel nul te houden.

[OpaBert]

Ik begrijp niks van dat ding Peter Maar dat maakt niet uit , ik probeer toch mee te denken , jouw probleem een kt120 rood heet , zou dat in dit geval kunnen ontstaan als pootje 6 Mennocell links op de buis rechts zit aangesloten ?
Daar je al 3 x alle onderdelen vervangen heb zal het daar niet in zitten
Anders dat ding er tusssen uit en regel recht negatief op je Stuurrooster kt120 en instellen met een instel potje

[peterl]

Ik heb het menno printje er nog af gehad en alle onderdelen na-gesoldeerd, maar daar zat het probleem niet in, Wat me nu wel opvalt is dat ik over de 6X bsp135 ongeveer 28 ohm meet over de source en de drain, bij alle fets op 1 na, daar meet ik 49,5 ohm maar dat is de print die goed functioneert. Ik durf zo niet een niet gemonteerde na te meten ben bang dat die dan de geest geeft.
Degene die anders meet is degene die in het schema F1 is.

[Ah!buis]

Er klopt weinig van die spanningen, alleen 20V op pin1 klopt.
Op pin2 komt bijna dezelfde spanning, 1...2 volt hoger, als op 1.
Hetzelfde geldt voor pin4 en pin6 met 6 iets hoger dan 4.
Op pin6 komt de roosterspanning eindbuis en met de kathode op 120V (Vn+) is dat 120V-Vg1, zal iets van 70V zijn (met bijv. Vg1=-50V) en dan pin4 op 68,5V (1,5V minder).
De fets meten met een ohmmeter zegt niet veel.Omgekeerd (source positief) meet je een diode in doorlaatrichting.En de andere kant wordt beinvloed door de gatespanning die vanalles kan zijn, aanraken van de behuizing kan al voldoende statische lading veroorzaken om de fet te laten blokkeren, poortje is erg gevoelig (ook om te sneuvelen).
Anne

[douwebakker]

Op pin 2 meet je aan beide kanten al een veel te lage spanning resp. 0.6 en 0.98V terwijl daar volgens het schema zo'n 22V hoort te staan. Er loopt daar blijkbaar nauwelijks of geen stroom. Meet in ieder geval even de 220K van R** na

[peterl]

Kan je hieruit nog opmaken of het in fet 1,2 of 3 moet zitten?
Die spanningen die daar bijstaan zijn wel gebaseerd op de opgedraaide potmeter tot er 120mA stroomt, dus ik weet niet of die 22 volt er nu al zou staan. Ik koppel ook eens de ingang op pootje 2 los en kijk of de spanning vanaf de beide buizen dan gelijk is.
Die 220K heb ik ook samen uitgezocht op vrijwel exacte waarden, de Mica 5 pf heb ik niet kunnen controleren, mijn meter kan dat niet halen.

Goed 1 ding is zeker, het zit in de menno cel, ik heb de 2 cellen uitgewisseld en nu zit het probleem aan de andere kant.
Eerst maar eens een aantal nieuwe mosfets bestellen, want dat lijkt me toch de enige mogelijkheid, ik had ze al vervangen(heel voorzichtig alleen aan het huis aanraken maar waarschijnlijk heeft de soldeerbout het probleem veroorzaakt.
Het blijven altijd heel gevoelige mosfets.
