Reviseren ( en herstellen ) Meridian m2

[Vintage]

Graag zou ik willen weten of er hier op het forum mensen zijn die ervaring hebben met het reviseren van een paar Meridian m2 actieve luidsprekers. Tijdens het inschakelen slaan in beide luidsprekers de zekeringen voor de voeding door. 'k Neem aan dat zich ergens een sluiting in zit. Heeft iemand zoiets al eens gerepareerd en aan welke kosten moet ik rekening houden. Misschien een mooi moment om de condensatoren meteen te verversen. Op de printplaat zelf zitten nog 2 zekeringen ter bescherming van de hoge en lage tonen drivers. Deze zijn nog in orde.

Wat zou hiervan de oorzaak kunnen zijn?

Het schema is te downloaden via : http://www.meridian-audio.com/media/688 ... iagram.pdf

[Vintage]

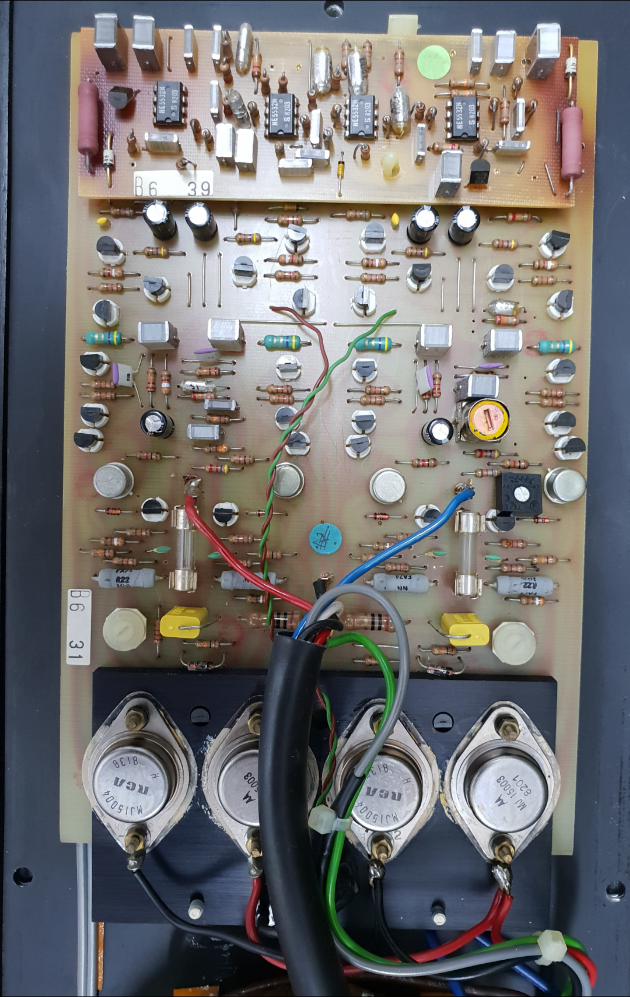

Zo ziet het er op dit moment uit.

[Olaf Analogue]

De voeding staat niet op de foto. Het lijkt er op dat daar het probleem zit.
Of de eindtrap is kortgesloten.
Overigens vind ik het heel frapant dat beide luidsprekers tegelijkertijd dit probleem hebben

[Vintage]

Op het oog is er niks te zien in de vorm van verkoolde of gebroken onderdelen. Aan ze voeding aan zich is ook niks te zien. De condensatoren staan niet bol of bevatten geen sporen van lekkage. Het probleem zit inderdaad in beide luidsprekers.

[SARK]

Heb je al "iets" gemeten? Ik kan namelijk niet uit jouw tekst opmaken dat je dit hebt gedaan. Als je zelf geen mogelijkheid hebt om te meten dan denk ik dat je de vraag anders moet formuleren.

[Vintage]

Ik heb niet de mogelijkheden om echt te meten.. kan wel schema's lezen en beredeneren. Misschien dat me er iemand mee kan helpen? 't Zou immers jammer zijn als ze door te experimenteren verder stuk zouden gaan.

Gemeten heb ik de zekeringen, gekeken naar eventuele voor 't oog zichtbare gebreken( zo te zien niks doorgebrandt)

[Olaf Analogue]

Heb je ze defect gekocht of zijn ze bij jou defect gegaan? Wat waren de omstandigheden op dat moment?. Ik vind het vreemd dat ze beiden defect zijn. Is dit tegelijkertijd gebeurd?
Indien je ze zo gekocht hebt, kijk dan ook even of ze voor 220v bedoeld zijn of voor 110v. In het laatste geval zouden we in ieder geval een verklaring hebben.

[markbakk]

Voor een tot enkele tientjes koop je een adequate multimeter die ook elders in huis erg handig is. Even los van het veilig werken met elektronica en vooral met netspanning lijkt me dat je daarmee moet beginnen.

Overigens: wat voor zekeringen zitten er in de voedingslijn? Met zo'n ringkerntrafo kom je doorgaans niet weg zonder inschakelvertraging om de piekstroom te beperken, laat staan dat normale (snelle) zekeringen die piekstroom bij inschakelen overleven. Probeer het eens met een gelijke waarde T(raag)-variant.

[Edit] En mocht je ontdekken dat dit het probleem is, met een geschikte NTC in de voedingslijn heb je je inschakelstroombegrenzer voor een bodemprijs geregeld.

[Pjotr]

Ehh, dit geen zelfbouw gepruts maar een commercieel verkocht ding. Als zekeringen er uit vliegen is hoe dan ook iets serieus niet in orde en vereist het ter plekke een ter zake deskundig oog. De suggestie van 110V (Amerikaanse import?) om daar eens naar te kijken is geen verkeerde.

We zien de laatste tijd wel vaker vragen in de trant van "Hij doet het niet meer, wat is er aan de hand?". Dat soort vragen kennen maar 1 antwoord: "Hij is stuk" Wil je daar serieus een oplossing voor dan zal toch iemand met gedegen kennis van zaken zo'n ding op de werkbank moeten gaan door meten om de werkelijke fout/oorzaak op te gaan sporen.

[Vintage]

Iemand met kennis er heen laten kijken is zeker niet verkeerd. Ik heb ze gekocht als werkend... helaas dus

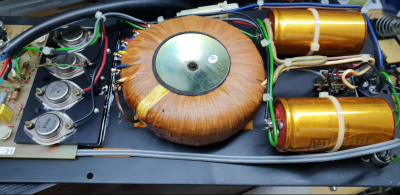

De ringkern ziet er zo uit

[markbakk]

Als ik zo twee keer kijk, lijkt het of de trafo op de 110V-wikkelingen Is aangesloten, terwijl er ook een 220V-aansluiting is. Als je dit zo op 230V hebt gehangen, kan er wel eens veel stuk zijn.

[Vintage]

Bij 't vervangen van de zekering slaat de zekering meteen door. Er is geen rookontwikkeling

[Pjotr]

Het lijkt er i.d.d. op die foto op dat er aan de netspanningsconfiguratie geprutst is en daar iets mis is. De kans dat er daardoor wat stuk gegaan is, is erg klein. Bij verkeerde configuratie op 110V klapt dan gelijk de trafo in de verzadiging en vliegen de zekeringen er onmiddellijk uit. Nog voordat er secundair spanning opgebouwd kan worden.

[ds23man]

Nou nog even een complete service manual, Ray kom er maar in!

[Vintage]

Deze schijnt niet te leveren te zijn,tenminste volgens Meridian zelf. Enkel alleen bovenstaand schema( als pdf download)

[Vintage]

Mocht er behoefte zijn aan meer foto's hoor ik dat graag.

[SARK]

Je schrijft "ik heb ze gekocht als werkend" ... hebben ze ooit gewerkt bij jou thuis?

[Olaf Analogue]

Je schrijft "ik heb ze gekocht als werkend" ... hebben ze ooit gewerkt bij jou thuis?

Ik trek de conclusie dat ze in zijn bezit nooit hebben gewerkt, hij heeft twee defecte luidsprekers gekocht.
In dit geval beng ik bang dat ze mishandeld zijn en dat de eindtrappen defect zijn, ik hoop dat je er niet te veel voor hebt betaald.
De eindtrappen zijn makkelijk door te meten met een simpele multimeter.
waar woon je ergens?

[SARK]

Maar moet hij dan niet eerst bij de verkoper aankloppen? Ik vind dit een beetje rare manier van handelen namelijk.

[Vintage]

Ik heb ze overgenomen waarbij de verkoper mij vertelde dat ze het zouden moeten doen. Thuis bleek anders Helaas geen mogelijkheid gehad om ze daar te testen. De luidsprekers wonen in de omgeving van Geleen-Sittard.

[Pjotr]

Maar moet hij dan niet eerst bij de verkoper aankloppen? Ik vind dit een beetje rare manier van handelen namelijk.

Idd, en dan is het wel handig als je weet dat ze nog op 110V staan. Helaas Marktplaats.......... nooit iets kopen zonder bij de verkoper thuis testen!

[Vintage]

Jullie hebben helemaal gelijk... 't was inladen en wegwezen..

[Olaf Analogue]

Jullie hebben helemaal gelijk... 't was inladen en wegwezen..

Inladen en terugbrengen een optie ?
Moeten wij even met je mee gaan ?

[Vintage]

Haha..zo ben ik niet. Laat wat mij betreft de handjes maar wapperen met het herstel van de m2's

[SARK]

Wie moet de handjes nu laten wapperen?
