schema's voor mooie en veilige schakelaars voor netspanning

[JB84]

Ik werd bij de aankoop van mijn schakelaar gewezen op deze link± http://www.amb.org/audio/epsilon24/ (verkoop print: http://www.amb.org/shop/ #10)

deze site en verkooppagina hebben nog veel meer leuke parts op het gebied van DIY audio !!

[Pjotr]

Poeh hé, nogal complex schakelingetje. Voordeel is wel dat het een kant en klaar bouwkitje is.

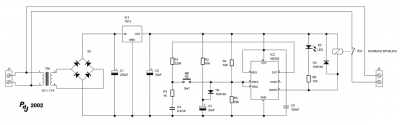

Hier het klassiek 555 schema'tje:

Wie wil gaat zijn gang. Maar als iemand een printje ontwerpt dan wil ik daar wel graag een paar van hebben

[Pjotr]

Als je toch voor een nette aan/uit schakelaar gaat. Kan je net zo goed een van deze gebruiken. Dan heb je het voordeel dat je zelfs met een drukknop uit de voeten kan.

http://forum.zelfbouwaudio.nl/viewtopic ... 21&t=13068

Of natuurlijk de hypex soft start, alleen zijn deze natuurlijk redelijk aan de prijs.

Jah kan ook, alleen zijn daar weer lastige SMD componenten gebruikt.

Dat 555 schakelingetje is al heel oud, simpel en betrouwbaar. Kennelijk voelen velen zich geroepen om daar weer een eigen draai aan te geven en het nodeloos ingewikkelder te maken Maar goed, vele wegen leiden naar Rome

@Lieuwe

HJ is niet de enige die hier een oplossing voor zoekt

[Lieuwe]

Dan kun je ook onderstaand schema van circuitsonline gebruiken, die doet ook hetzelfde .

Voor mijn LM4780 ga ik ook gebruik maken van zo'n vandalen switch. Die ga ik aansturen aan de hand van het volgende schema:
http://www.circuitsonline.net/schakelin ... elais.html
Ik neem aan dat het gewoon mogelijk is? Het relais ga ik deze voor gebruiken:
http://www.dickbest.nl/webshop/index.ph ... uctId=3394
Het lijkt me dat die gewoon 230v kan schakelen? Deze schakelt dan de 2 trafo's in die elk in serie staan met een NTC:
http://www.dickbest.nl/webshop/index.ph ... uctId=2834

Dan moet het toch goedkomen ?

[Henkjan]

Poeh hé, nogal complex schakelingetje. Voordeel is wel dat het een kant en klaar bouwkitje is.

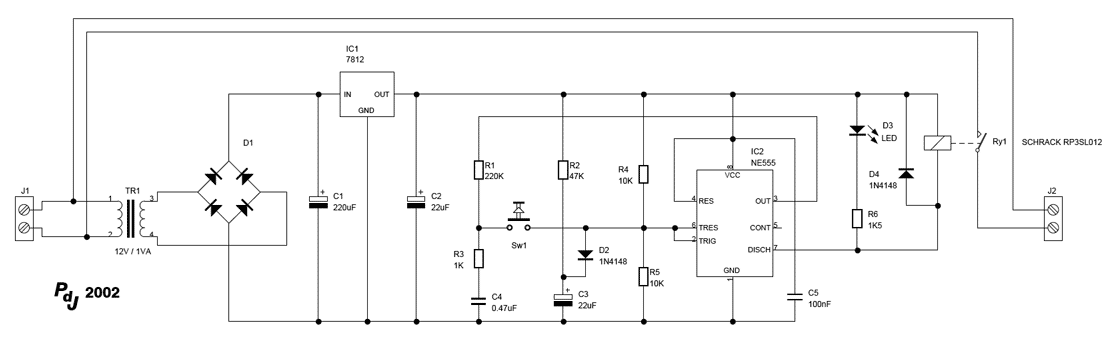

Hier het klassiek 555 schema'tje:

De bijlage Push-button-ON-OFF.gif is niet meer beschikbaar

Wie wil gaat zijn gang. Maar als iemand een printje ontwerpt dan wil ik daar wel graag een paar van hebben

is er niet een chinees die zoiets kant&klaar aanbiedt? in principe alleen dit deel nodig:

en dan zelfs zonder t relais want dat zit al op de voeding. doet zo'n NE555 't ook op 5V overigens? anders schiet ik er weer niets mee op natuurlijk (of moet toch dat 12V/230V relais er in zetten en t relais in de DAC voeding overbruggen)

[ray5150]

Ni hao!

[Pjotr]

doet zo'n NE555 't ook op 5V overigens? anders schiet ik er weer niets mee op natuurlijk (of moet toch dat 12V/230V relais er in zetten en t relais in de DAC voeding overbruggen)

Nope, een 5V relais trekt net wat te veel stroom voor de NE555.

Maar waarvoor wil je dit zonder trafo gebruiken? Ding is juist bedoeld als low power stdby om de voeding aan/uit te schakelen.

[Henkjan]

doet zo'n NE555 't ook op 5V overigens? anders schiet ik er weer niets mee op natuurlijk (of moet toch dat 12V/230V relais er in zetten en t relais in de DAC voeding overbruggen)

Nope, een 5V relais trekt net wat te veel stroom voor de NE555.

Maar waarvoor wil je dit zonder trafo gebruiken? Ding is juist bedoeld als low power stdby om de voeding aan/uit te schakelen.

omdat ik net een 5V PSU module gekocht heb, in de veronderstelling dat ik alleen een schakelaar nodig zou hebben en dan zo dat 5V relais op jou DAC voeding kon aansturen. Hoeveel mA trekt zo'n 5V relais dan? laat ik dat idee los, dan is een compleet printje (van onze haagse chinees?) the next best thing. kan ik in elk geval een mooie schakelaar gebruiken.

[Henkjan]

Nope, een 5V relais trekt net wat te veel stroom voor de NE555.

dat relais dat in de Pjotr HK DAC voeding zit trekt erg weinig hoor:

Coil Current: 44mA

[Pjotr]

Nope, een 5V relais trekt net wat te veel stroom voor de NE555.

dat relais dat in de Pjotr HK DAC voeding zit trekt erg weinig hoor:

Coil Current: 44mA

Jah, maar dat schakelt geen 1KVA aan trafo's Neem toch aan dat het een beetje universeel moet blijven... Als je het per se op 5V wilt hebben ook best maar ik heb dat niet getest. Dus geen garantie dat het ook gaat werken.

[Henkjan]

ah, op die fiets.

de NE555 zou t net op 5V moeten doen overigens (ff t datasheet gegoogled)

[Jamesblond]

Poeh hé, nogal complex schakelingetje. Voordeel is wel dat het een kant en klaar bouwkitje is.

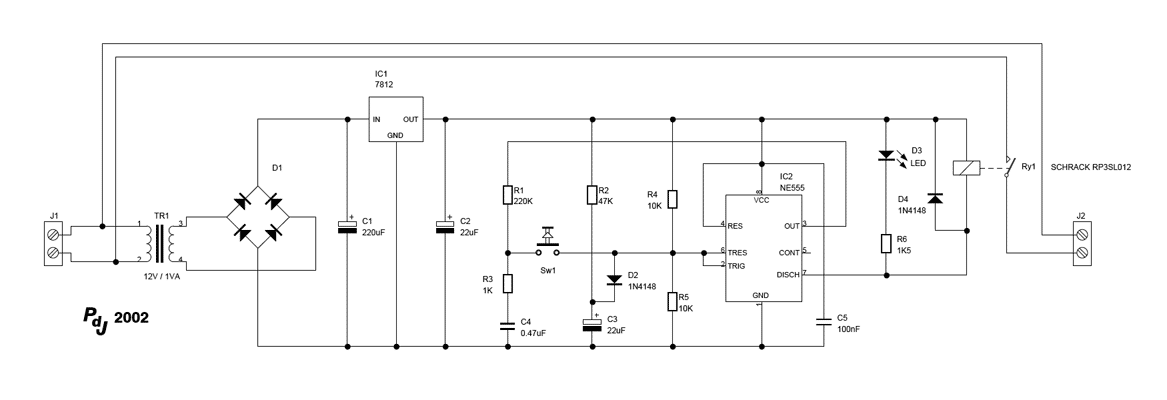

Hier het klassiek 555 schema'tje:

Wie wil gaat zijn gang. Maar als iemand een printje ontwerpt dan wil ik daar wel graag een paar van hebben

Begrijp ik goed dat J1 en J2 gewoon 220V netspanning is, NA de aan/uitschakelaar van een aangesloten versterker? Dat wil zeggen dat het relais het rated vermogen van de aangesloten versterker moet kunnen verstouwen.

Dit zou voor mij een uitkomst zijn. Is dit goed te bouwen op een hobbyprint?

[Pjotr]

Kun je doen. Als je maar rekening houdt met minimale veiligheidsafstanden voor de 230V. W.d.b. zijn er voor het relais mooie insteekvoetjes te koop met aparte schroefaansluitingen

[ray5150]

Geen slecht idee om het op die manier uit te voeren.

[PimDriessen]

Kun je doen. Als je maar rekening houdt met minimale veiligheidsafstanden voor de 230V. W.d.b. zijn er voor het relais mooie insteekvoetjes te koop met aparte schroefaansluitingen

Hoi Pjotr,
Klopt dit schema wel?.
Groet,
Pim

[Pjotr]

Kun je doen. Als je maar rekening houdt met minimale veiligheidsafstanden voor de 230V. W.d.b. zijn er voor het relais mooie insteekvoetjes te koop met aparte schroefaansluitingen

Hoi Pjotr,
Klopt dit schema wel?.
Groet,
Pim

Hoezo? Wat zou er niet goed zijn dan?

[PimDriessen]

Hoi Pjotr,
Omdat pootje 7 discharge aan de uitgang ligt, i.p.v. pootje 3 output.
Groet,
Pim

[Pjotr]

Klopt, is een open collector die parallel aan de uitgang zit. De 12V regulator kan trouwens vervallen als je een CMOS 555 neemt en een trafo van 7V.

[PimDriessen]

Hoi Pjotr,
Ik ontdekte het toen twee simulatie software programma`s in beide gevallen het relais aantrokken toen de schakelaar nog open stond, dus ging ik het schema bestuderen, en zag de uitgang anders zitten.
Deze schakeling zou moeten werken?.
Hoe kan het dat twee software programma`s het niet werkend krijgen?.
Tina software en Livewire software.
Groet,
Pim

[Pjotr]

Geen idee, ben er niet bekend mee en Tina heb ik nog nooit goed werkend gekregen. De modellen van TI zijn trouwens brak. Die werken bij mij sowieso geen van allen in mijn simulator.

[PimDriessen]

Vreemd bij mij werkt Tina 11 goed.
Groet,
Pim

[Pjotr]

Maakt het uit, je wilt het toch niet gebruiken om je simulator te testen? Zet het even in het echt op breadboard en zie wat het doet.

[ray5150]

Volgens mij heb ik die schakeling weleens opgebouwd, en werkte hij gewoon.
Teveel op de computer vertrouwen heb ik nooit verstandig gevonden, er is ook nog zoiets als gezond verstand.
(zie ook het onderschrift van Tom Magielse.)
Als je het absoluut zeker wilt weten, breadbordje, handje componenten, resultaat.
Kost minder tijd dan de gegevens inkloppen....
(Peter was me al voor. )

[PimDriessen]

Daar heb ik de software voor om niet steeds met onderdelen te hoeven klooien.
Groet,
Pim

[Shadow]

Maar die werk dus duidelijk niet
