update van OOOB...

[Henkjan]

Ik had er al melding van gemaakt in het Alphen topic: de OOOB krijgt een vervolg En weer is de aanleiding wat ongeplands: ik zat "ineens" met een paartje 9710's (die zonder wizzer) en een paar tweeters die geschikt zijn voor in een dipool had ik ook nog liggen, dus in het kader van "beter goed gejat dan slecht zelf verzonnen" zijn de OOOB's omgebouwd tot Daudio kloon

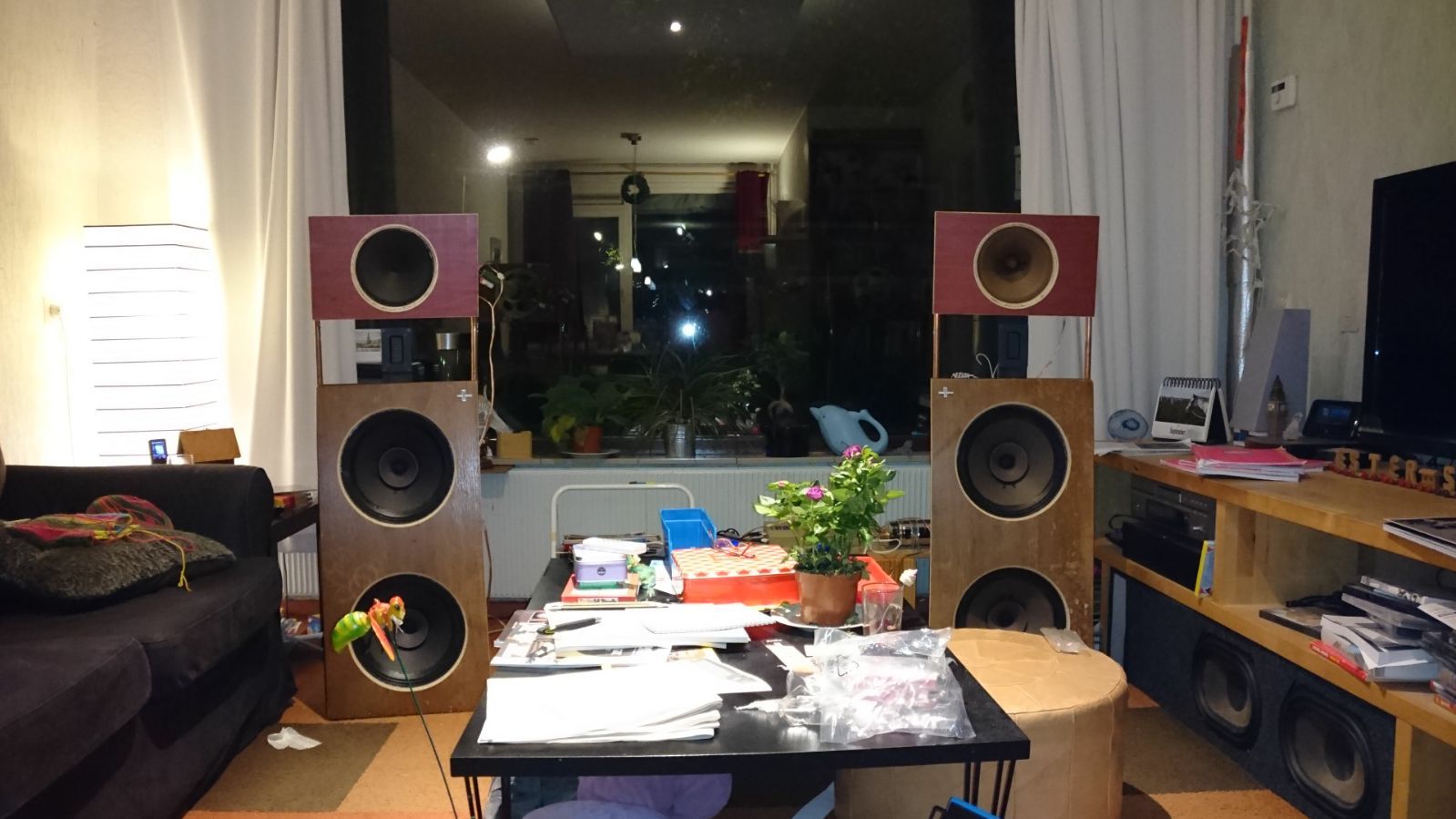

Veel werk was dat niet: 2 plankjes (uit reststukje betonplex) en 2 paar koperen buisjes (het carbon voor er in is nog niet klaar helaas ) waren voldoende voor de hardware. Een snelle meting, avondje simuleren voor een acceptabel (alleen gezorgd voor goede fase aansluiting, response is nog zwitsers) filter tussen mid en hoog, en een uurtje DSP instellen voor de overname tussen mid en laag, en de testopstelling was speelklaar:

ja dat zie je goed,m'n vrouw is niet thuis ;-)

Na kort spelen wel meteen een paar correctie in de dsp gezet, de tweeter is een ruwe diamant, en de 9710 is ook niet echt vlak metend van zichzelf... maar nu klinkt het al goed genoeg dat ik ze wel mee naar Alphen durf te nemen.

[audiomanics]

beter goed gejat dan slecht zelf verzonnen

Zelfs de stokoude "PHILIPS HiFi" logotjes keurig van de originele apparatuur gejat.. (toch wel in de winkel ergens af gehaald, hé?.. 't moet wel ècht jatwerk zijn natuurlijk)
Kees

[pappaleo]

Ik heb ze al mogen beluisteren. Klonken héél behoorlijk.

Achteraf hoor ik dan dat dat niet direct kwam door de kwaliteit van de weergever zelf, maar grotendeels te wijten was aan een heimelijk aangebrachte "spider-tweak".

[Pjotr]

f... maar nu klinkt het al goed genoeg dat ik ze wel mee naar Alphen durf te nemen.

Ben wel heel benieuwd wat he nu geworden is ....

[toetertje]

Is het bij jullie nog donker buiten om 11.29u?

Ik ben echt wel benieuwd hoe zoiets nu klinkt.

[pappaleo]

Is het bij jullie nog donker buiten om 11.29u?

Ik heb wel eens foto's geplaatst van 30 jaar geleden.

[Walt]

Ziet er goed uit!

[Shadow]

Moooooi!

[VintageHarry]

Mooie opstelling! Die 9710's zijn goed terechtgekomen

[leonidas]

Beste Henkjan , zo'n kans mag je gewoon niet laten lopen
Vullen met geaktiveerd koolstof ( aquarium winkel) en dan beide buisjes verbinden met een 1 Mohm weerstand , links beneden naar rechts boven en de andere in spiegelbeeld.
Weerstand haaks op de lye lijnen (kun je met een wichelroede opsporen).

No kidding : zien er goed uit !!

OB rules (for me) .

mvgr. Leon

[Henkjan]

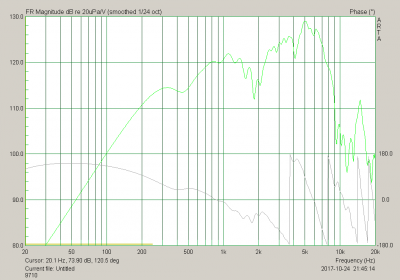

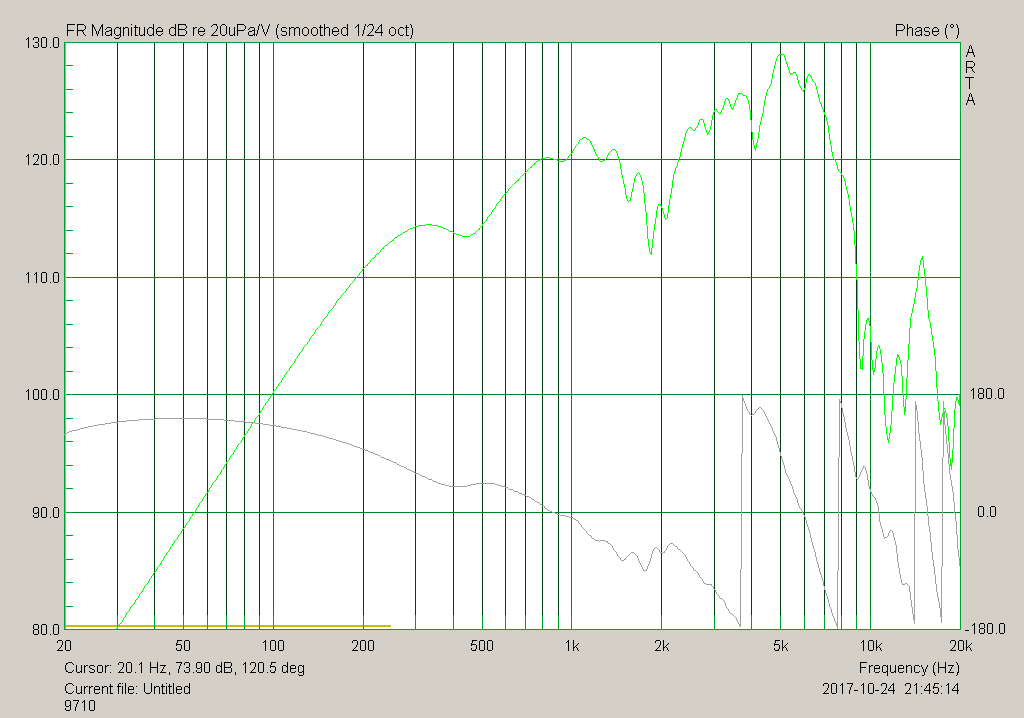

ben ondertussen wat aan het nadenken voor de geheel passieve variant, maar dat zal niet makkelijk worden. zowel de tweeter als de 9710 gedragen zich niet echt braaf:

met een DSP redelijk makkelijk te corrigeren, maar (zeker als je de filter omvang niet gigantisch wil laten worden) passief best wel lastig....

[VintageHarry]

Moet zeggen dat ik dat van de 9710 niet zo had verwacht, je hebt immers de versie zonder whizzer

[ds23man]

Dat ding is vreselijk aan het opbreken boven de 2K, niet zo raar met zo'n slap en dun conusje.

[Henkjan]

Moet zeggen dat ik dat van de 9710 niet zo had verwacht, je hebt immers de versie zonder whizzer

ik had t ook beter verwacht idd.

[Archie]

Fijn draadje, het leeve d'oude doosch..! In een modern jasje natuurlijk

[Ivo]

Moet zeggen dat ik dat van de 9710 niet zo had verwacht, je hebt immers de versie zonder whizzer

Op DIYaudio is een draadje over whizzer en daar staan een aantal vergelijkende metingen van dezelfde driver met en zonder whizzer. Voor en na whizzerectomy zeg maar. Vaak komt er een enorme mid peak te voorschijn na verwijderen van de whizzer, die dus kennelijk goed onderdrukt werd door de whizzer. Een feature als het ware. Je zou verwachten dat Philips niet zomaar een breedbander zonder whizzer en dus die peak zou leveren, dat die er wel uit ontwikkeld zou zijn.

[Archie]

https://nl.m.wikipedia.org/wiki/Whizzer_(motorfietsmerk) ?

Kwisnie dat Philips ook brommers maakte -:)

[Archie]

Mijn Pa helemaal heppiedepeppie: “die dingen komen uit mijn puber-tijd”

[VintageHarry]

Je zou verwachten dat Philips niet zomaar een breedbander zonder whizzer en dus die peak zou leveren, dat die er wel uit ontwikkeld zou zijn.

Nou, niet dus, heb even gegoogeld en het resultaat wat bijvoorbeeld Troels kreeg bij een 9710 met verwijderde whizzer lijkt wel aardig op de meting van Henkjan. Rood is met en blauw is zonder whizzer:

Hoe laag kun (en wil) je de tweeter inzetten?

[Henkjan]

hij is van origine zonder wizzer, de /M versie was met:
http://www.hupse.eu/radio/speakers/9710.htm

[Henkjan]

ik hoop dat de tweeter vanaf 2kHz in te zetten is, dan kan je dat alpenlandschap daarboven mooi wegfilteren. zal dan wel 4e orde worden denk ik, maar dat betekent dan niet noodzakelijk een complexer filter omdat je dan met veel minder correcties wegkomt.

nu speelt t met een 2e orde filter tussen mid en hoog met 2 correcties in de dsp.

[Henkjan]

blijft een vreemd probleem: woofers die te hard spelen.... die 2 stuks 12" spelen nog harder dan de 9710, die al harder speelt dan de tweeter....

[Archie]

Doe je de filtering nu puur en alleen met dsp?

[Henkjan]

nu speelt t met een passief filter tussen hoog en mid, en de dsp doet de filtering tussen laag en hoogmid (en wat correcties)

[Archie]

Heeft de driver dan fysiek 2x2 aansluitingen en een hoog-weergever in het midden van de conus zoals bij Tannoy? Ik zit plaatjes opt web te zoeken maar kan niet uitvogelen hoe ze aangesloten zijn behalve 1 plus & 1min..
