Ieniemienie 10W versterker

[Barry2001]

Op afgelopen editie van de luisterdag in Breda heb ik Paasproject 2012 van HJ overgomen.

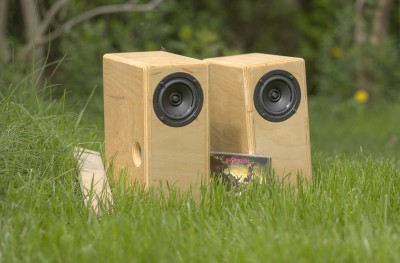

Alle credits voor de speaker naar HJ dus A4 formaat, speaker een coax Tangband W3-1723. Ik wil 'm eigenlijk als pc speaker gaan gebruiken, en zoek daarvoor wat versterking. Beetje links en rechts op eBay gekeken, vrolijk word je daar ook niet altijd van (chinese troep) en zelf maken is LEUK natuurlijk Eerder dit jaar zag ik een mailing van TI over hun nieuwe range TPA chips, klasse D versterkers in chip, erg interessant. Ik heb gekozen voor de TPA3136D2.


Het is eigenlijk een complete 10W klasse D versterker in chip. Kan in BTL of PBTL (mono), ik ga 'm in gebruiken BTL. Hij heeft een regelbare Power limit mogelijkheid, maar die ga ik vast instellen met weerstanden. Ding is kortsluitvast, DC beveiligd, en kan draaien op een voedingsspanning tussen 4.5 en 14.4V. Daarmee is íe ook geschikt voor batterijvoeding, misschien een keer voor een BT speaker oid.

Rendement (klasse D) is erg hoog, >90%, en heeft naast koper op de pcb geen externe heatsink nodig. Mede hierdoor kan het allemaal erg klein, verder heeft íe eigenlijk alleen maar voedingsontkoppeling nodig, en wat filtering op in- en uitgang. Een goede pcb layout is hier wel essentieel. Ik ga het schema van het reference design gebruiken, in KiCad getekend ziet dat er zo uit:

Komt nog een voeding bij, hierover later meer. Volgende stap, deze footprintjes bij elkaar harken en een pcb tekenen.

[dre]

Leuk!

[SSassen]

Waarom? Een LM3886 is zoveel beter, dit is gewoon meuk wat in TVs en dergelijke gebruikt wordt.

[Pjotr]

Leuk, kan idd erg klein. Maar makkelijk? Die chip heeft toch een powerpad. Moet je toch ook reflowen. Al kan dat wel goed met een simpele hot-plate. Zou zelf meer voor een old-school LM1876 gegaan zijn.

[Ah!buis]

Het belangrijkst is wel het printontwerp hier, heb je daar in je vrije tijd nog wel zin in ? Doe je de hele dag toch al !
Wel even een foutje wegwerken bij AVCC pin7 ...
Anne

[SSassen]

Leuk, kan idd erg klein. Maar makkelijk? Die chip heeft toch een powerpad. Moet je toch ook reflowen. Al kan dat wel goed met een simpele hot-plate. Zou zelf meer voor een old-school LM1876 gegaan zijn.

D'r zijn nog zat andere mogelijkheden inderdaad, LM1875, TDA2030, etc. etc.

[Barry2001]

@SSassen & Pjotr: nee ik wil klein, zonder heat sink, heb nog een toepassing waar ik dit wil gaan gebruiken. Performance (audio) is hier ook weer niet zo belangrijk.

@Buis: scherp als altijd he, mankeert nog weinig aan daar

[Pjotr]

Tja, 12V muurwratje er aan.........

[Barry2001]

Nee, komt een dedicated voeding aan, ook wat moois voor gezien, later meer daarover (is ook teveel om uit USB te voeden).

[Ah!buis]

Nee, komt een dedicated voeding aan, ook wat moois voor gezien, later meer daarover (is ook teveel om uit USB te voeden).

Iets met een MC34063 ?
Anne

[Barry2001]

Is denk ik wat krap, 1.5A max..

Inmiddels footprintjes gemaakt, oppervlakte hier is ongeveer 50x50mm. Houd ik dus nog op over, maar moeten nog afstandbussen (bevestigingsgaten) in. Ook altijd 'veel' ruimte

[Kappa7]

Alweer goed bezig Barry
Ik ben benieuwd wat een dergelijk chip nog kan doen.

[Pjotr]

Is denk ik wat krap, 1.5A max..

Waarom zou je dat zelf prutsen? 12V@5A is een standaard blokje wat nog dubbel geïsoleerd is ook. Kost tussen de €14 en €30 bij EOO.

Of ga je het in de PC inbouwen en vanuit de PC voeden?

[Barry2001]

Waarom ik dat zou willen? ben aan de hobby he, doe dit voor de aardigheid, kan ook naar de Mediamarkt gaan en een Logipech setje kopen Ben ik ook klaar. Nee niet vanuit de pc voeden, moet een stand alone ding worden.

Maar misschien heb je wel een punt en is het handiger wat kant en klaars te nemen. Ik zie eerst wel dat ik het versterkerprintje aan de praat krijg. Als ik uitga van een rendement van 90% zal bij volle 10W uitsturing er iets meer dan 2A gaan lopen bij 5V. Natuurlijk ga je niet met de volle mep voor je monitor zitten, maar hij moet het wel kunnen leveren en de voeding mag niet de limiterende factor zijn.

[AatV]

Lijkt me typisch een project in de geest van (om met een bekende reclame te spreken) "niet omdat het moet, maar omdat het kan!"

groet,
Aat

[FR_Aad]

Gewoon je eigen Chinese troep maken.

[ds23man]

[dre]

En wie zitten er straks vooraan op de luisterdag?

[FR_Aad]

Jij?

[Barry2001]

Gewoon je eigen Chinese troep maken.

Tuurlijk. Je eigen troep is toch het lekkerst

[Barry2001]

Lijkt me typisch een project in de geest van (om met een bekende reclame te spreken) "niet omdat het moet, maar omdat het kan!"

groet,
Aat

Een beetje wel Aat, en omdat het iemiemienie kan. Wat dissiperen zal het ding wel, en er zal toch wat koper (en dus ruimte) op moeten. Verder, performance, nee. Ding zal gewoon doen wat de specs opgeven....

[Barry2001]

En een opzetje gemaakt.

Top:

Bot:

Afmeting 50 x 50mm. Het oppervlak dat werkelijk de componentjes bevat is een stuk kleiner, maar omdat ik geen externe heatsink wil gebruiken moet er wat koper op de print overblijven om warmte af te voeren.

(Zien er wat ranzig uit, komt door screenshot en de beperkte filegrootte voor uploaden hier op het forum)

[SSassen]

Omsloten lusoppervlak Barry, ik zou het groundplane aan één kant continue maken, niet met zo'n dikke baan erover.

[Barry2001]

Goede opmerking, zat me zelf ook niet lekker. Die baan op bottom (VCC) breekt het plane en kan ook op top langs de uitgangsconnectoren. Houd je een solid plane over op bottom, ga ik aanpassen

[Barry2001]

Aangepast, VCC plane bottom is naar top verhuisd, bottom plane is nu ononderbroken.

Top (ik laat nu Gerbers zien, screenplotjes van de pcb file worden ranzig in aanzicht):

Bot:

Assy (zonder component outline, is te herstellen, laat het voor nu maar even zo):

Ga denk ik printjes bestellen en er eens 1 opbouwen, om oa een gevoel te krijgen voor warmte ontwikkeling bij volle belasting.
