GU-50 versterker,volgens democles

[democles]

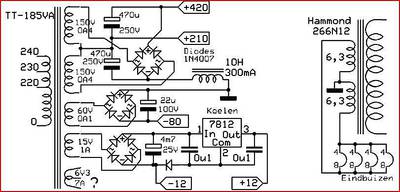

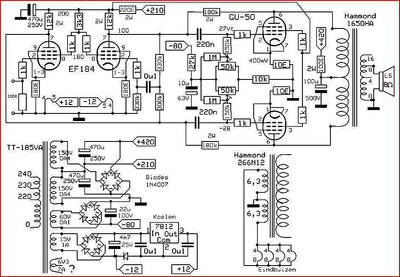

Dit is het schema,zoals Barry hem al gebouwd heeft.

Wat ga ik anders doen/proberen:

-smoorspoelen in de voeding
-geen nixi buizen voor de bias display
-beetje modulaire opbouw
-houten kast
etc. zie foto,s

Het wachten is op de uitgangstrafo,s en het glaswerk,zijn in bestelling.

[democles]

En wat doen we eerst,?

Het schema verdelen in onderdelen.

Onderdeel 1, de fase trappen met de EF184 buizen.

[democles]

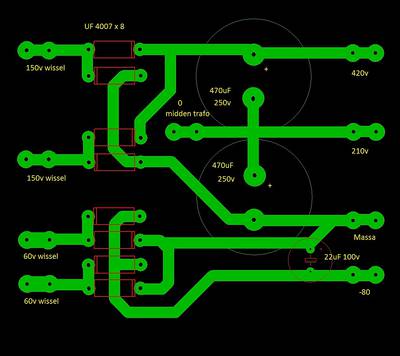

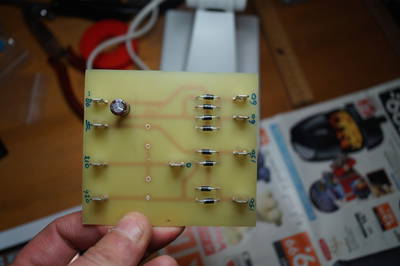

2, de diode print

[democles]

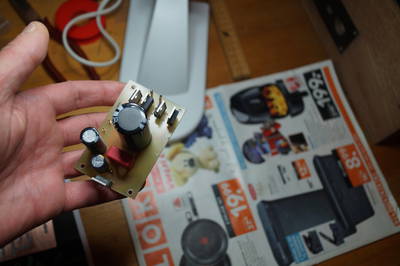

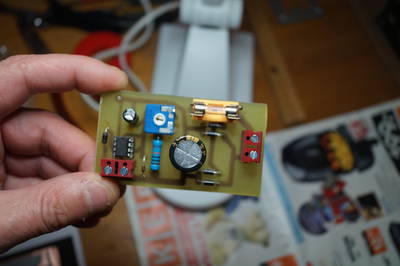

3, Wat klein spul als 12v DC voeding ,en een timer print voor de inschakel vertraging.

de 6,3v DC gloeiprint voor de EF184 buizen is ook al klaar.

[democles]

Morgen kan de inschakelrelais print de etsbak in.

[Kappa7]

Dat gaat snel, morgenavond al wel muziek in dit tempo.

[democles]

Ja George,

Nee morgen in elkaar gaat niet lukken............

Maar was al even bezig geweest.

Her en der moeten nog wat onderdelen arriveren en dat duurt even

[democles]

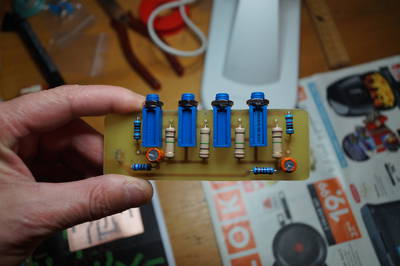

4, De negatieve bias regelprint,ook al klaar.........

[Barry2001]

Gaan we volgen natuurlijk Alvast even een vraag over die 150V schakelprint.. wat doet het vlak tussen de 150V aansluitingen in? Let op je clearance/kruipafstanden bij die spanningen, misschien is het beter het vlak weg te laten als het toch niks doet.

[democles]

wat doet het vlak tussen de 150V aansluitingen in?

Gewoon printvulling,hoef ik wat minder weg te etsen.

Denk dat de kruipafstand ruim voldoende is, 5mm ...........

Misschien haal ik hem morgen wel weg.

[Ah!buis]

Hoera,weer 's een zelfbouw en met buizen
Hopelijk het draadje van de bouw door Barry goed bestudeerd, er zijn wat valkuilen.
Wat is het doel van die vertraging ?
Ook wat onduidelijk, op de print gloei EF184 met 6,3V en toch een 12V= voorzien
Is er een reden voor de 33k aan de ingang (ipv.100k) ?
Anne

[democles]

Altijd scherp Anne

Ga ik veranderen.

33K er uit en 330K er in .

Weet nog niet precies wat ik met die 12v ga doen.

De 6,3v DC, voed ik met aparte 9v trafo.

[Ah!buis]

Altijd scherp Anne

Ga ik veranderen.

33K er uit en 330K er in .

Blijft verward
330k ipv 100k ? niet dat 't kwaad kan

Weet nog niet precies wat ik met die 12v ga doen.

De 6,3v DC, voed ik met aparte 9v trafo.

Hoezo dan,


Anne

[democles]

Nee,ik begrijp dat het een beetje verwarrend over komt..........

Maar de 12v voor de relais pak ik direct van de timerprint die weer gevoed wordt door een dubbele 9v trafo,waarvan 1 winding de 6,3v dc gloeiprint gaat voeden.

De 12v voeding gebruik ik misschien wel voor een bias led display/ingebouwde voltmeter.

Het wordt uiteindelijk wat duidelijker als alle onderdelen binnen zijn en we deze puzzel in elkaar gaan zetten

Op het schema staat een 330K weerstand of is 100K beter?

[Barry2001]

Wat voor sockets ga je voor de GU50's gebruiken?

[Ah!buis]

Nee,ik begrijp dat het een beetje verwarrend over komt..........

Maar de 12v voor de relais pak ik direct van de timerprint die weer gevoed wordt door een dubbele 9v trafo,waarvan 1 winding de 6,3v dc gloeiprint gaat voeden.

De 12v voeding gebruik ik misschien wel voor een bias led display/ingebouwde voltmeter.

Het wordt uiteindelijk wat duidelijker als alle onderdelen binnen zijn en we deze puzzel in elkaar gaan zetten

Geduld is een schone zaak , ben benieuwd

Op het schema staat een 330K weerstand of is 100K beter?

Oei, had m'n bril niet op zeker, waarde maakt niet uit.
Nog even naar zitten kijken, moet ook met 1 smoorspoel kunnen, aan de min-kant dan.
Anne

[democles]

Wat voor sockets ga je voor de GU50's gebruiken?

Geen chinees spul,maar de Russische.

Nog even naar zitten kijken, moet ook met 1 smoorspoel kunnen, aan de min-kant dan.

Zit er even een tijdje naar te kijken,is misschien wel het proberen waard

[Barry2001]

Heb je sockets (russisch) gevonden zonder zo'n ruggedized opbouw erop?

[democles]

Yep.

[Barry2001]

Ben ik ook wel in geinteresseerd, waar heb je die gevonden?

[democles]

http://www.ebay.de/itm/2St-8-pin-Rohren ... KkuUkvN7Ow

[democles]

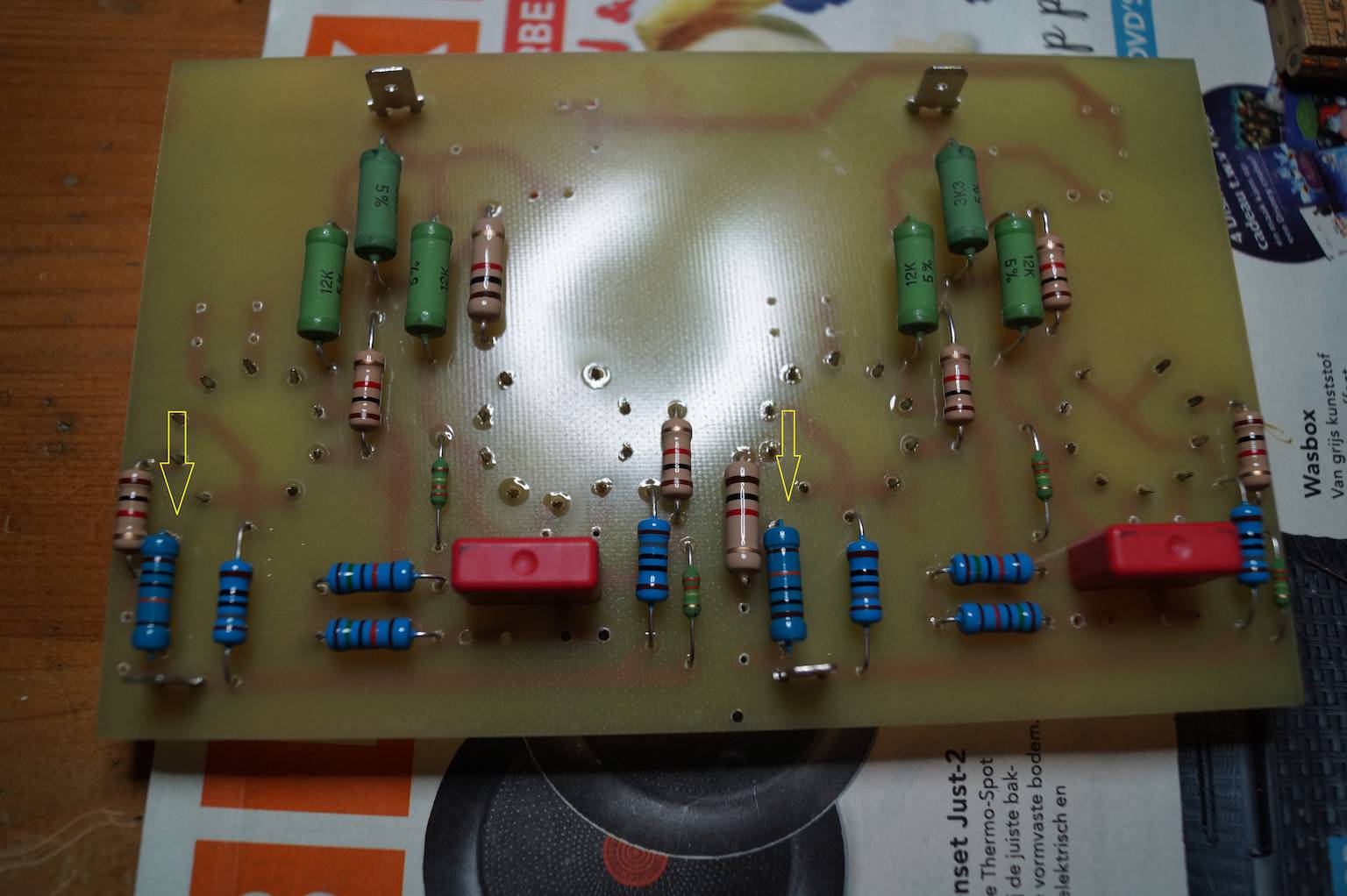

Zo,vandaag de 33K weerstanden vervangen door 100K.

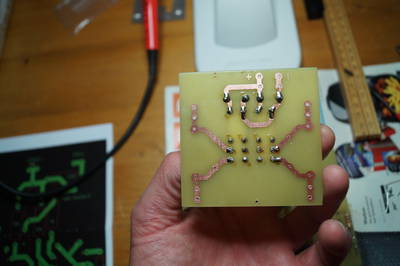

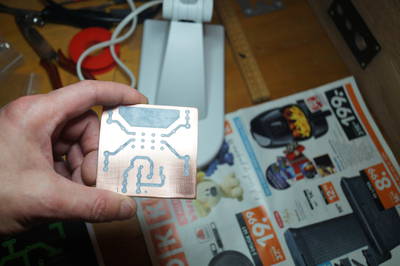

Het printje voor de relais geëtst en al vast wat opgebouwd.

[Ah!buis]

Even een moeilijke vraag (tussen de grote werken door )
Waarom zitten er twee diodes bij de relais ?
Anne

[democles]

Waarom zitten er twee diodes bij de relais ?

Zie bijlage.........

[Ah!buis]

Waarom zitten er twee diodes bij de relais ?

Zie bijlage.........

Ja dat weet iedereen ondertussen wel, maar waarom twee
Anne
