Voeding tbv Raspberry Pi

[Xeres]

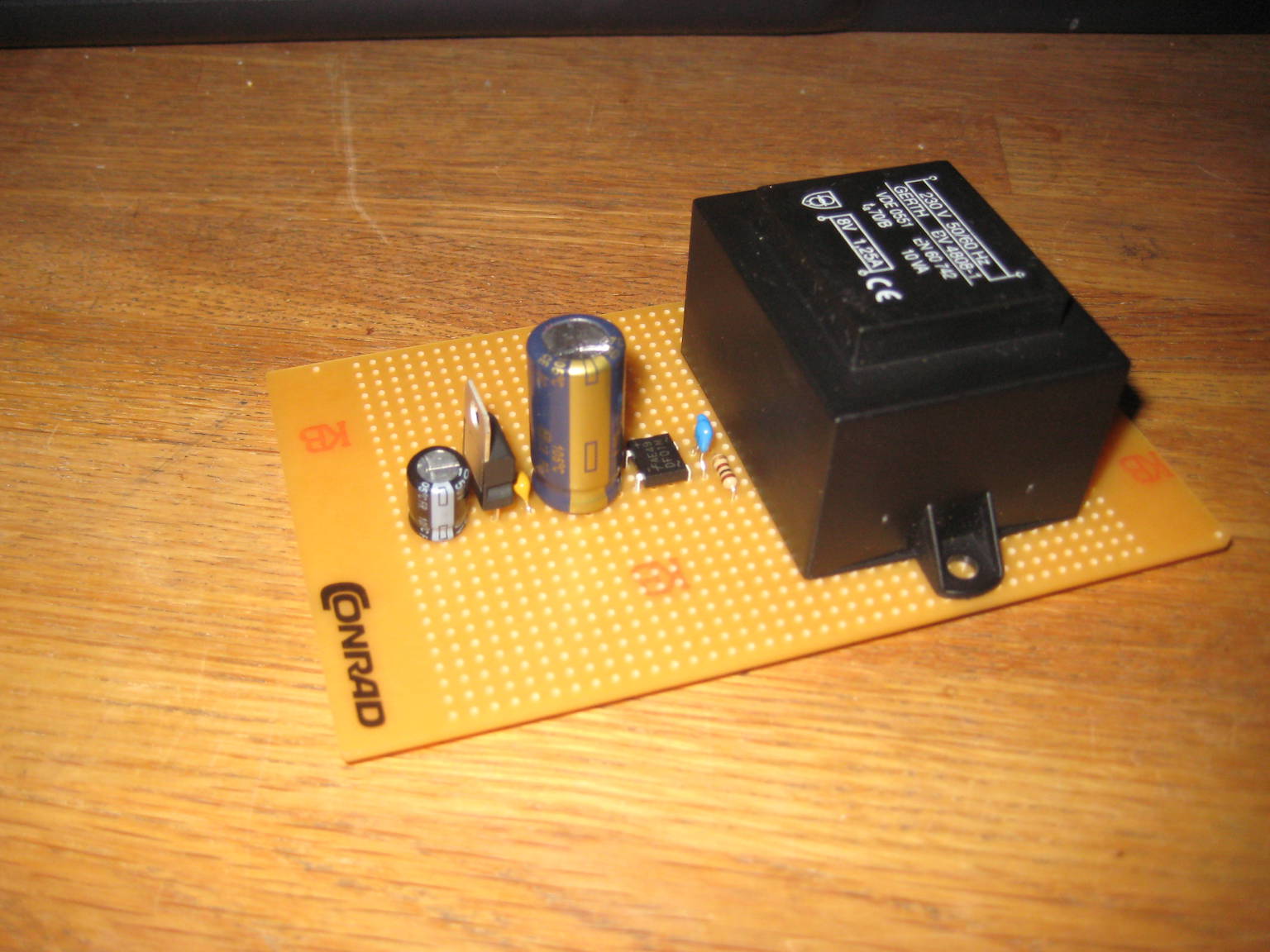

Ik wilde graag een voeding maken voor mijn Raspberry Pi B+.

Vanuit het Afdac-LB topic heb ik het gedeelte met de LD117 geleend uit zijn schema. Na wat overleg in dat topic heb ik C6 weer terug geplaatst (staat nog niet op schema...

De Trafo die ik gebruik is 8V

Maar als ik nu de boel in elkaar zet krijg ik geen 5V maar 10.23V? Dus alles weer los en weer alles in elkaar...wederom 10.23V. Als het mijn fout is dan zie ik dat blijkbaar niet omdat ik ook een tweede keer het zelfde resultaat krijg.

het gaat om het volgende schema..

[Barry2001]

Belast 'm eens? met een ledje oid (en een weerstand).

[SARK]

Kun je overigens wel die beoogde 8 volt meten zoals dit in het schema is opgegeven

[Xeres]

mmmhhh zowel een belasting als de gevraagde 8V moet ik negatief beantwoorden... Ook begin ik nu ernstig te twijfelen aan mijn (cheap) multimeter...

Ik heb even geen andere multimeter dus daar moet ik achteraan...

R.

[ray5150]

Gewoon effe "ijken" met een 9 volt batterijtje, of op wisselspanning zetten en in het stopcontact doen, als ie tussen de 225 en 235 aangeeft is hij in orde.

voor de rest maak je het jezelf nodeloos ingewikkeld, pak gewoon een 7805.
http://www.circuitsonline.net/schakelin ... eding.html

regelaars onbelast meten is vrij zinloos, krijg je rare meet resultaten.
Heb ooit een paar avonden aan een 317 zitten meten die de beoogde spanning niet wilde afgeven.
tot ik er een belasting aanhing...
Ik hang er tegenwoordig altijd een led achter.

[ray5150]

Wel raar trouwens, met een trafo van 8 Volt AC zou je rond de 11,3 Volt DC moeten hebben.
Foto van de soldeerzijde ?

[Xeres]

Wel raar trouwens, met een trafo van 8 Volt AC zou je rond de 11,3 Volt DC moeten hebben.
Foto van de soldeerzijde ?

Dat is onder andere de reden dat ik aan mijn multimeter twijfel...ik kom op 13,38 uit...

Uiteraard wil ik dit gisteren opgelost hebben maar dit zal eerder na het weekend zijn..haha,

Geduld is een schone zaak maar niet echt mijn ding...

[Barry2001]

Dit is mijn Pi, heb nog voedingprinten liggen als je interesse hebt.

rpi1 (1).jpg (19.11 KiB) 487 keer bekeken

[Xeres]

Ha Barry..

Heb je wat info over dat printje? Ik hoor het graag.

R.

[ray5150]

Zoekt, en gij zult vinden...
http://www.zelfbouwaudio.nl/forum/viewt ... 21&t=20360
