230 volt verdeelpunt

[Hans Nootdorp]

In mijn versterker kom ik (niet geheel verrassend) voor de voeding binnen met 230 volt. Daaruit gaan meerdere "stroomverbruikers" worden gevoed: 2x SMPS, ringkerntrafo, softstartschakeling.
Ik heb daarom behoefte aan (2x) een verdeelsoldeerpunt. Het handigste lijkt mij om daarvoor een multi-soldeerlip te gebruiken, die op een geïsoleerd steuntje (met boutje M3/M4) geschroefd wordt.

Maar het lijkt of die soldeerlippen niet meer bestaan....
En om meerdere enkelvoudige soldeerlippen op elkaar te leggen en met boutje te klemmen vind ik niet zo'n fraaie oplossing.
Weet iemand waar ik wel die multi-soldeerlippen kan krijgen?
Of is er een andere handige oplossing om mijn 230 v lijntje te vertakken? Liefst wel 1 die niet zo veel ruimte kost en die natuurlijk geïsoleerd opgesteld kan worden.
Iets met kroonsteentjes o.i.d. vind ik ook niet zo fraai.

[Henkjan]

je kan ook een printje maken met voor elk afnamepunt een eigen zekering

[cool]

Ik er wel een paar van die lippen voor je, 3 voudig. Laat maar horen hoeveel.
Groeten,

[Kappa7]

Gebruik ik vaak deze voor.
http://www.klemko.nl/producten/4-polig- ... ing/410090

[ray5150]

Als ik zelf iets dergelijk nodig ontwerp ik een printje waarop ook gelijk zekeringhouders zitten.
Maar met een stel van deze en een stukje epoxy-gaatjes print kom je ook een heel eind.

[FR_Aad]

Als ik zelf iets dergelijk nodig ontwerp ik een printje waarop ook gelijk zekeringhouders zitten.
Maar met een stel van deze en een stukje epoxy-gaatjes print kom je ook een heel eind.

En dan deze erbij?
http://www.eoo-bv.nl/index.php?_a=viewP ... uctId=1504

[ray5150]

Dat kan, maar ik vind deze mooier, en prettiger om mee te werken.
http://www.eoo-bv.nl/index.php?_a=viewP ... ductId=722

[Kappa7]

Dat heb ik dan weer met deze.
http://www.eoo-bv.nl/index.php?_a=viewP ... uctId=3284
Met de fastons kan je deze gewoon doorlussen.
Voor de 0 neem ik dan de blokjes die ik al eerder aangaf en je hebt geen printje meer nodig.

[Hans Nootdorp]

Ik heb in het achterpaneel al een zekeringhouder a la kappa gemonteerd. 1 primaire zekering (4 A) voor alles vind ik voldoende. Het liefste soldeer ik toch alle afgaande draden. Misschien van gaatjesprint een verdeelstrip maken. Anders toch graag de 3voudige soldeerlip van cool.

[Ah!buis]

Wat is er zo verkeerd aan kroonsteentjes ? .http://www.eoo-bv.nl/index.php?_a=viewP ... ctId=12401
Heb ik vroeger altijd gebruikt voor netverbindingen.Aan één kan twee per twee rijgen en aan 't net, heb je aan de andere kant een rij tweetallen voor elke verbruiker.Makkelijk en tegelijk geïsoleerd.Moet wel liefst met dunne schoeven (2mm) vastgezet, schroefdraad snijdt te gemakkelijk door de kunststof.
Anne

[clrs]

Lasklem? https://www.conrad.nl/nl/wago-222-415-l ... 22475.html. Adapter erbij: https://www.conrad.nl/nl/wago-222-500-b ... 35427.html. Heb ik gebruikt in mijn eindversterker.

[Aaad]

Wat is er zo verkeerd aan kroonsteentjes ? .http://www.eoo-bv.nl/index.php?_a=viewP ... ctId=12401
Heb ik vroeger altijd gebruikt voor netverbindingen.Aan één kan twee per twee rijgen en aan 't net, heb je aan de andere kant een rij tweetallen voor elke verbruiker.Makkelijk en tegelijk geïsoleerd.Moet wel liefst met dunne schoeven (2mm) vastgezet, schroefdraad snijdt te gemakkelijk door de kunststof.
Anne

Anne, kroonsteentjes zijn niet cool meer.
Als je bouwsels op de foto zet met kroonsteentjes dan sta je voor Jan met de bekende achternaam.
Je kan ze trouwens nog weleens van steen (porcelein) krijgen voor hete doeleinden.

Aad

[Hans Nootdorp]

Lasklem? https://www.conrad.nl/nl/wago-222-415-l ... 22475.html. Adapter erbij: https://www.conrad.nl/nl/wago-222-500-b ... 35427.html. Heb ik gebruikt in mijn eindversterker.

Deze lijken mij wel erg handig. Anders dan bij een kroonsteen hoef je hier niet te prutsen met doorlusdraadjes. Even kijken of ik er plaats voor heb. Afmeting 5voudige: 27x21x15 mm.

[FR_Aad]

Lasklem? https://www.conrad.nl/nl/wago-222-415-l ... 22475.html. Adapter erbij: https://www.conrad.nl/nl/wago-222-500-b ... 35427.html. Heb ik gebruikt in mijn eindversterker.

Deze lijken mij wel erg handig. Anders dan bij een kroonsteen hoef je hier niet te prutsen met doorlusdraadjes. Even kijken of ik er plaats voor heb. Afmeting 5voudige: 27x21x15 mm.

Dat neemt minder ruimte in dan wanneer je dat met een kroonsteentje of printje doet.

[richard]

Of met het ouderwetse lasdop.
Mits goed aangebracht heb ik hiervan het idee dat de verbinding 'inniger' is dan de contacten in een lasklem. Zowel in de lasklem als lasdop kan installatiedraad, dus geen litze.

[FR_Aad]

Of met het ouderwetse lasdop.
Mits goed aangebracht heb ik hiervan het idee dat de verbinding 'inniger' is dan de contacten in een lasklem. Zowel in de lasklem als lasdop kan installatiedraad, dus geen litze.

Bij een lasklem je draad goed vertinnen werkt toch wel?

[richard]

Of met het ouderwetse lasdop.
Mits goed aangebracht heb ik hiervan het idee dat de verbinding 'inniger' is dan de contacten in een lasklem. Zowel in de lasklem als lasdop kan installatiedraad, dus geen litze.

Bij een lasklem je draad goed vertinnen werkt toch wel?

Nee! Dat moet je niet doen.
Litzedraad vertinnen en daarna in een klemverbinding stoppen is altijd een slecht idee. Tin kruipt onder belasting en zo'n verbinding gaat op den duur los zitten en slecht contact maken. Bij grote stromen heb je dan zelfs kans op brand.

[Kappa7]

Ik vind het toch allemaal wel redelijk pruts wat ik hier lees met de kreunsteentjes en las doppen.
De onderstaande strip is goed geïsoleerd en kan je goed bevestigen in de behuizing.
http://www.klemko.nl/producten/12-polig ... gen/410130

[Hans Nootdorp]

Of met het ouderwetse lasdop.
Mits goed aangebracht heb ik hiervan het idee dat de verbinding 'inniger' is dan de contacten in een lasklem. Zowel in de lasklem als lasdop kan installatiedraad, dus geen litze.

Daarom is een old fashioned lasdop in de versterker niet bruikbaar. Daar wordt nl. alleen soepel draad toegepast.

[FR_Aad]

Ik vind het toch allemaal wel redelijk pruts wat ik hier lees met de kreunsteentjes en las doppen.
De onderstaande strip is goed geïsoleerd en kan je goed bevestigen in de behuizing.
http://www.klemko.nl/producten/12-polig ... gen/410130

Dat is een strip in een zelfde soort behuizing als dat blokje wat je eerder aangaf?
In dat geval lijkt mij dat een compacte en veilige oplossing.

[ray5150]

Dan kun je net zo goed alle draden in elkaar twisten, klodder soldeer erop, en een stukje cellotape erover.
Als er dan toch gebaggerd gaat worden, moet je het wel goed doen...

Ik heb in het achterpaneel al een zekeringhouder a la kappa gemonteerd.

Zonde. dat was leuk in de jaren '70, toen was er niks anders.

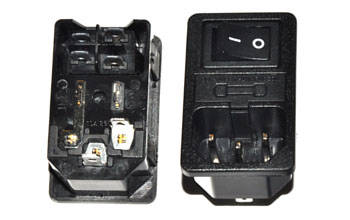

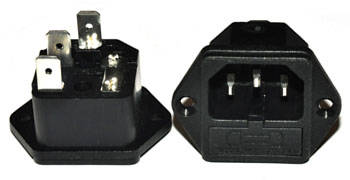

Tegenwoordig hebben we daar deze dingen voor :



[Hans Nootdorp]

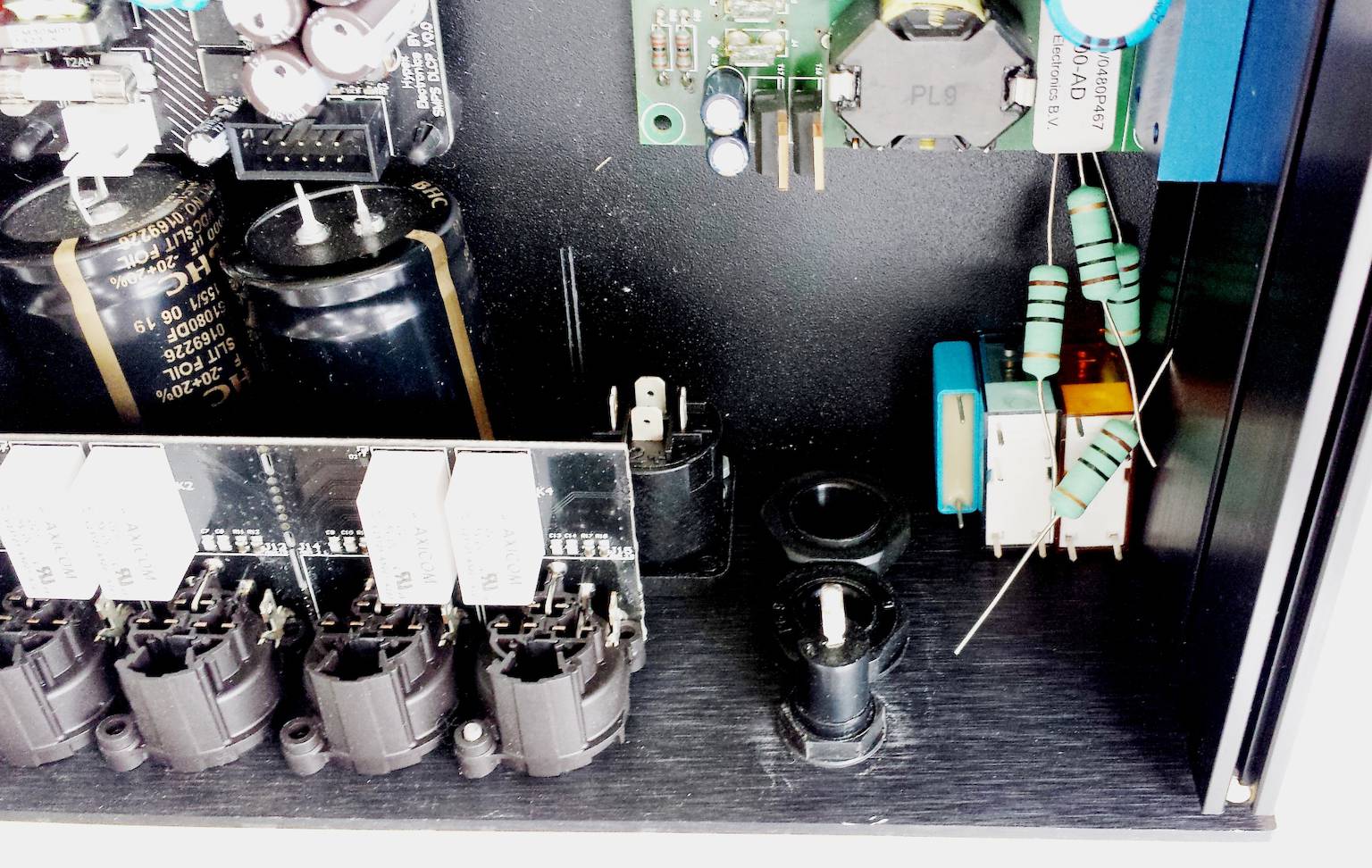

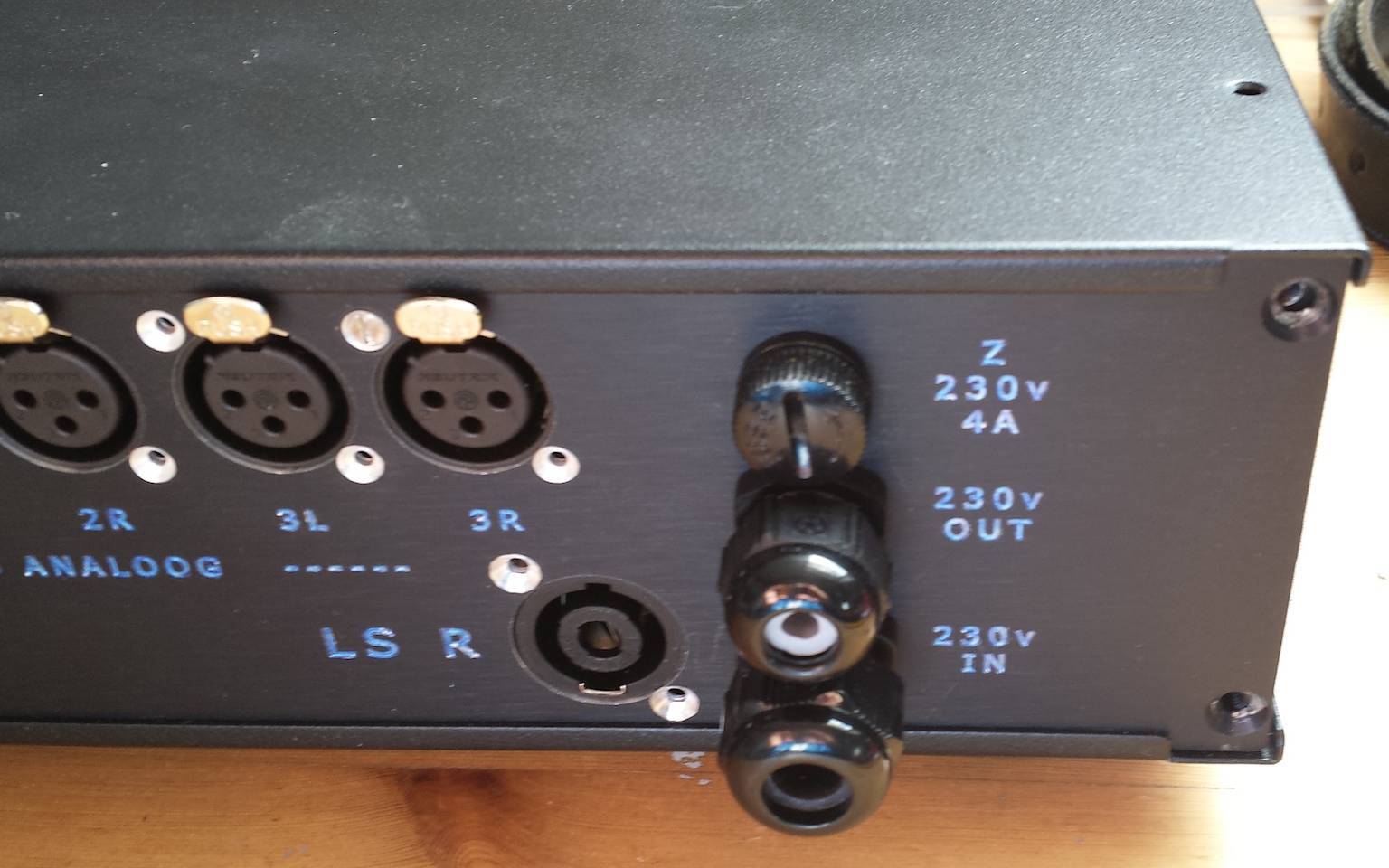

Ik heb in het hoekje voor 230 volt entree/zekering/verdeling erg weinig ruimte. Kijk maar op de foto's.
De wartels gebruik ik omdat fatsoenlijke 230v entrees (bijv. Powercon) niet passen. nb: de 230 v uitgang is er omdat ik met de AB van mijn DSP (Hypex DLCP) andere apparaten (zoals toekomstige streamer) wil kunnen aan/uitschakelen.

En binnenin moeten ook de 230 v relais en softstartschakeling nog een plaats krijgen.

ps ik weet niet waarom die foto's op hun kop staan. Als ik ze met MS office open, staan ze wel in de juiste stand....

[Ah!buis]

ps ik weet niet waarom die foto's op hun kop staan. Als ik ze met MS office open, staan ze wel in de juiste stand....

Zo dan ?

Anne

[Kappa7]

Ik vind het toch allemaal wel redelijk pruts wat ik hier lees met de kreunsteentjes en las doppen.
De onderstaande strip is goed geïsoleerd en kan je goed bevestigen in de behuizing.
http://www.klemko.nl/producten/12-polig ... gen/410130

Dat is een strip in een zelfde soort behuizing als dat blokje wat je eerder aangaf?
In dat geval lijkt mij dat een compacte en veilige oplossing.

Klopt, alleen bij dat eerste blokje waren de strips al doorverbonden. Bij deze is dat niet en lus je aan de ene zijde met een dubbele draad alles door en aan de andere zijde kan je dan naar de gebruiker.
Ik zal zo eens kijken of ik een foto heb van hoe ik dat bij de pearl heb gedaan.
Daar heb ik totaal 4 transformatoren die ik elk afzonderlijk achter een eigen zekering heb hangen.
De nul is dan centraal via deze strip aan elkaar gezet.
De behuizing kan je overigens goed met een mes door snijden dus je pakt het aantal van de strips die je nodig hebt.

[Hans Nootdorp]

Ik zag gisteren in "mijn" dhz-winkel die moderne dunne lasdoppen liggen. Aan iedere soepele draad zo'n 8 mm installatiedraad (2.5 mm2) solderen en dat dan in de lasdop steken. Die optie ga ik eens even uitproberen.
