Eerste zelfbouw versterker: een Gainclone

[FR_Aad]

Vandaag maar eens beginnen met een nieuw project. (toch takkeweer)
Na wat klooien met kant en klare ibee printjes mijn eerste 'echte' stappen in in zelfbouw.
Walter (VT67) heeft me een zetje gegeven door de printen en LM3875 te doneren. (dank!!)
Een paar dagen voor mijn vakantie heb ik wat materiaal bij Conrad en Dick Best besteld zodat ik nu aan de slag kan.
Dus nu even op "bevestig" hier onder in mijn scherm klikken en de soldeerbout aanzetten.

[ray5150]

Leuk !

[SuperR]

En we zijn een half uur verder. Dan moet hij toch al wel (bijna) klaar zijn

[Ah!buis]

Ga 'm nou niet opjagen,'t is z'n eerste (echte)
Anders brandt ie nog z'n vingers .
Met een beetje geduld wordt 't nog iets heel moois .
Anne

[FR_Aad]

Jaja, jaag me maar op.

De eerste print zit op de LM na in elkaar. Ik wil niet zeggen dat het niet gaat, maar de laatste keer dat ik serieus gesoldeerd heb had ik een vastere hand en iets beter zicht.

De weerstanden zijn iets te lang dus ik ben maar zo vrij geweest om ze schuin omhoog te zetten. (een pootje maakt een bocht naar beneden naar de print)

Pauze is weer voorbij, verder met dat ding.

[FR_Aad]

He getverderrie

De diodes zijn van verschillende makelij.
Ik had liever 8 dezelfde gehad (zoals ik ook besteld had).
Heb MUR860 besteld en heb

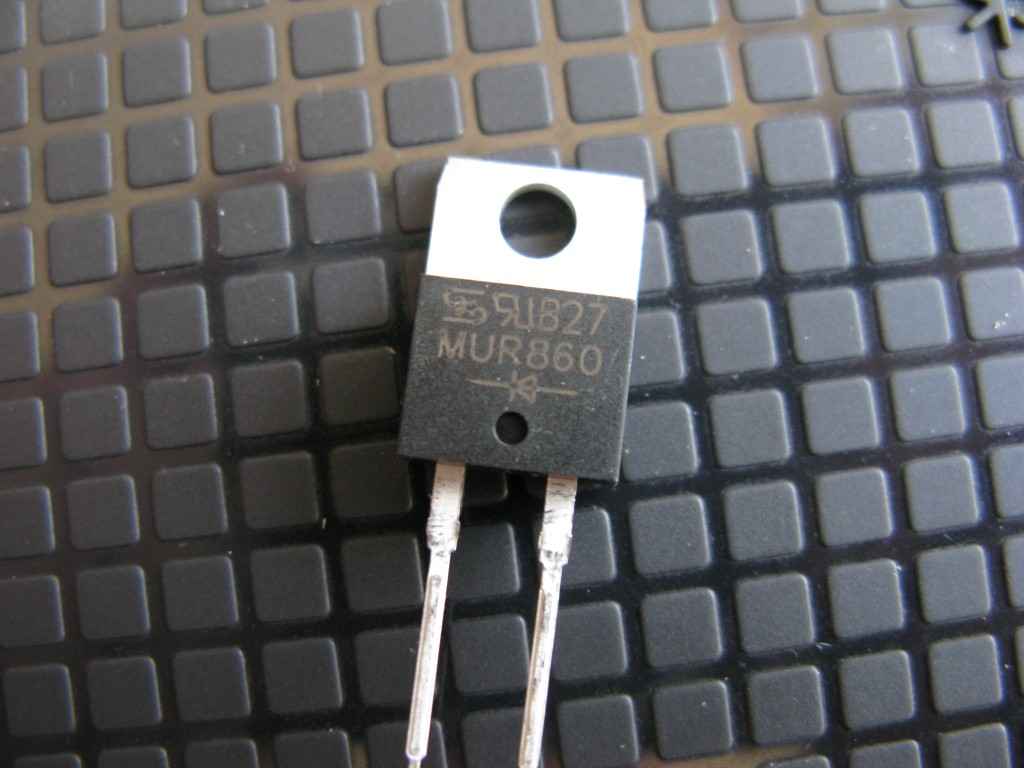

1x MUR860

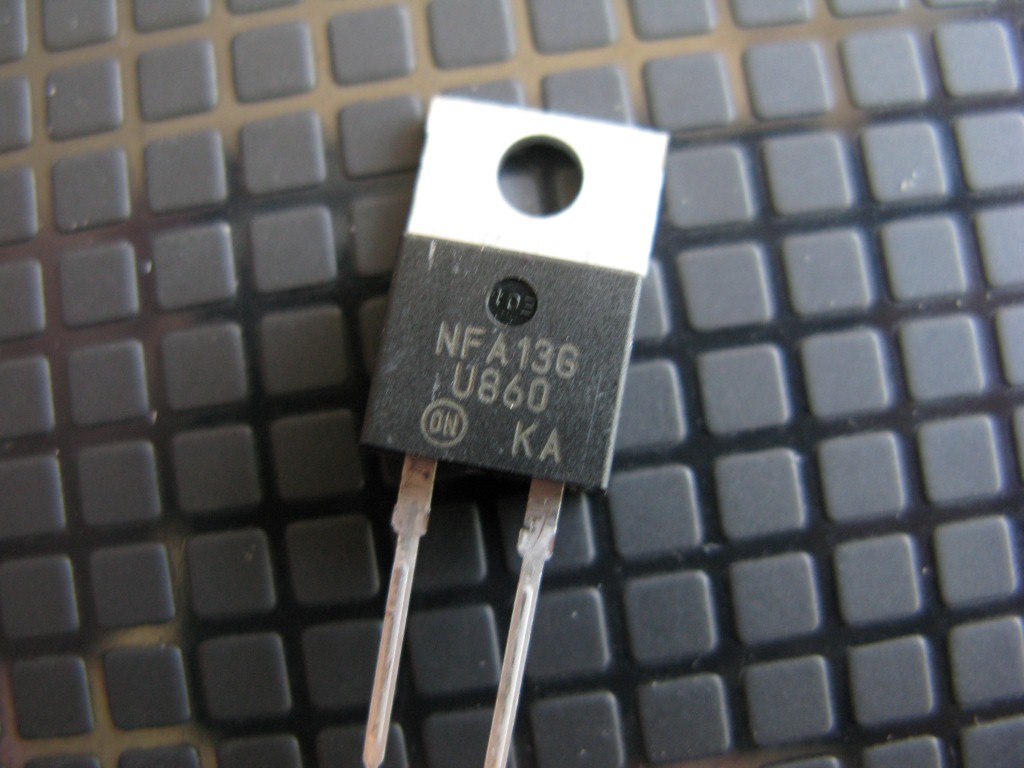

6x NFA 13G U860

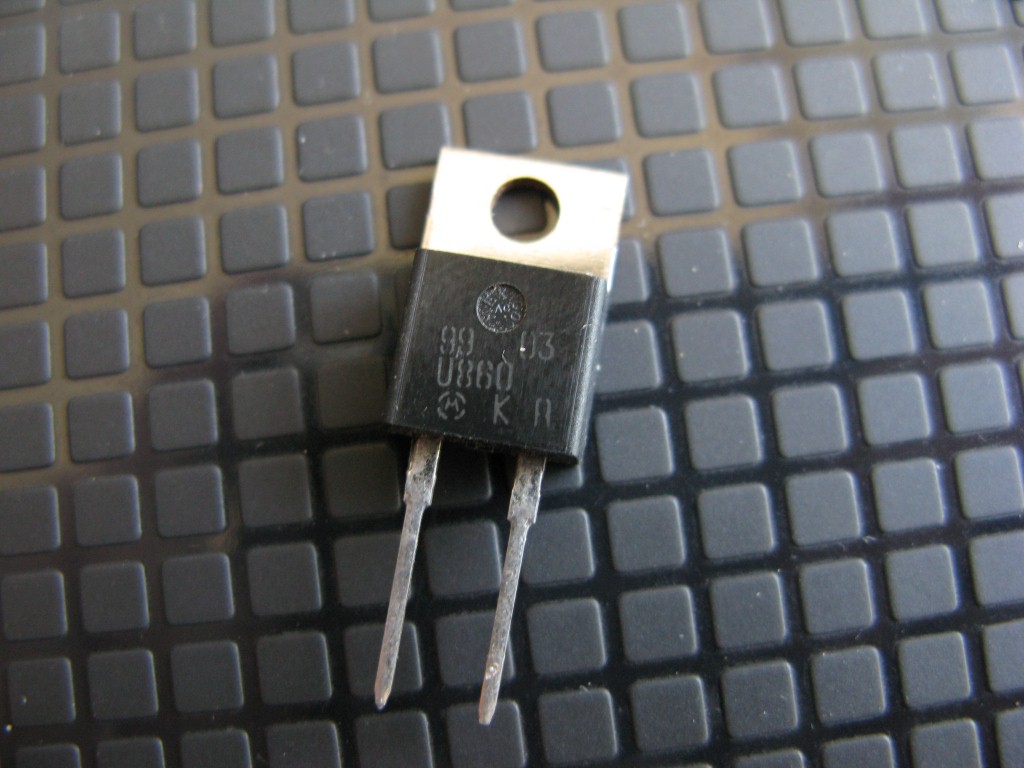

1x 99 03 U860

Nu moet ik met mijn beperkte kennis gaan googelen of dit wel kan.
Zal zo wat foto's maken.

Misschien anders voor de zekerheid een andere leverancier voor die MUR860 zoeken en nogmaals bestellen.

[FR_Aad]

Is er iemand die advies kan geven?
Is het beter om nieuwe te bestellen? (of ben ik een zeikerd dat ik 8 dezelfde wil hebben?)

[Arno]

Natuurlijk wil je dezelfde hebben.

[Pjotr]

Maakt geen lor uit hiermee. Gewoon er in solderen.

[Barry2001]

Maakt geen lor uit hiermee. Gewoon er in solderen.

Pcies. Gelijkrichter, maakt niet uit hier.

[FR_Aad]

Dank!

Had er even de 'p' in.
Ik ben zelf de zwakke schakel dus de spullen moeten in orde zijn

[FR_Aad]

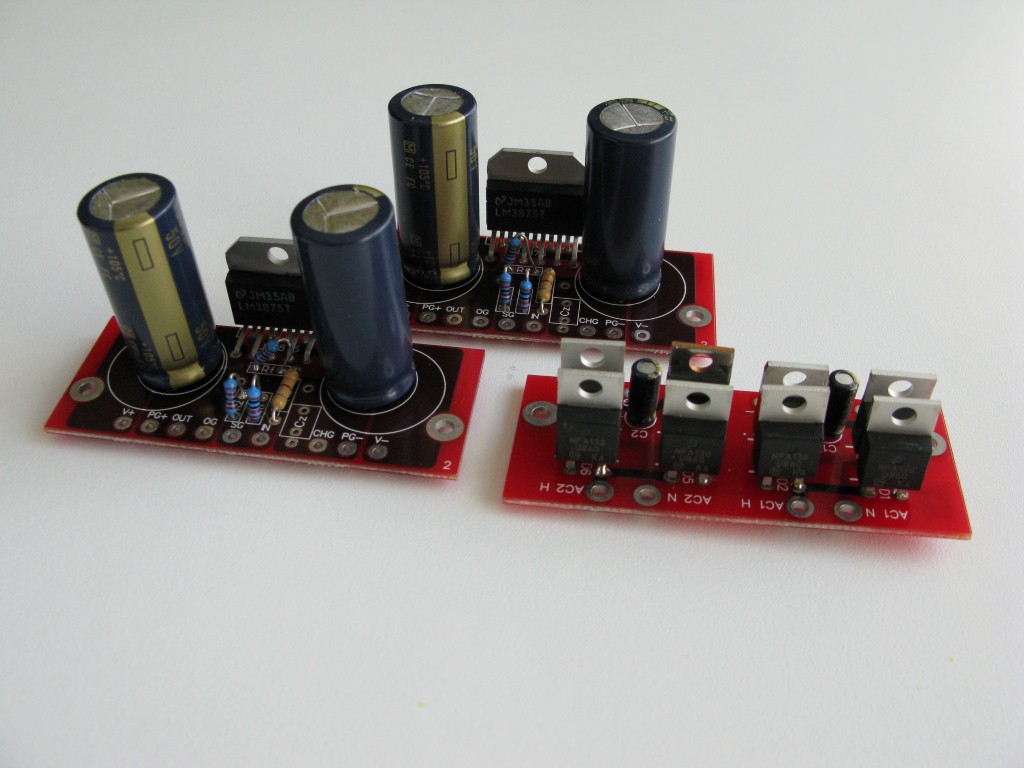

Zo nog even met een loep alles na lopen en dan is de eerste stap gemaakt

[ds23man]

Nette tijd, krap 3 uur! Jammer van die weerstanden.

[Ah!buis]

Gaat goed vooruit
Mis nog koeling (+ringetjes ) en een trafo,2x24V 150VA .
Anne

[ds23man]

Alweer die ringen, het zou verboden moeten worden.....

[FR_Aad]

Er ligt een Ilp 2x25v 225VA klaar. De volgende stap is de kast, een 23cm Modushop, van gaten voorzien. De chips komen met een Softtherm tegen de zijwand van de kast en deze moet voor de koeling zorgen.

De kast krijgt 3 ingangen en een Alps Blue voor de volumeregeling.

[FR_Aad]

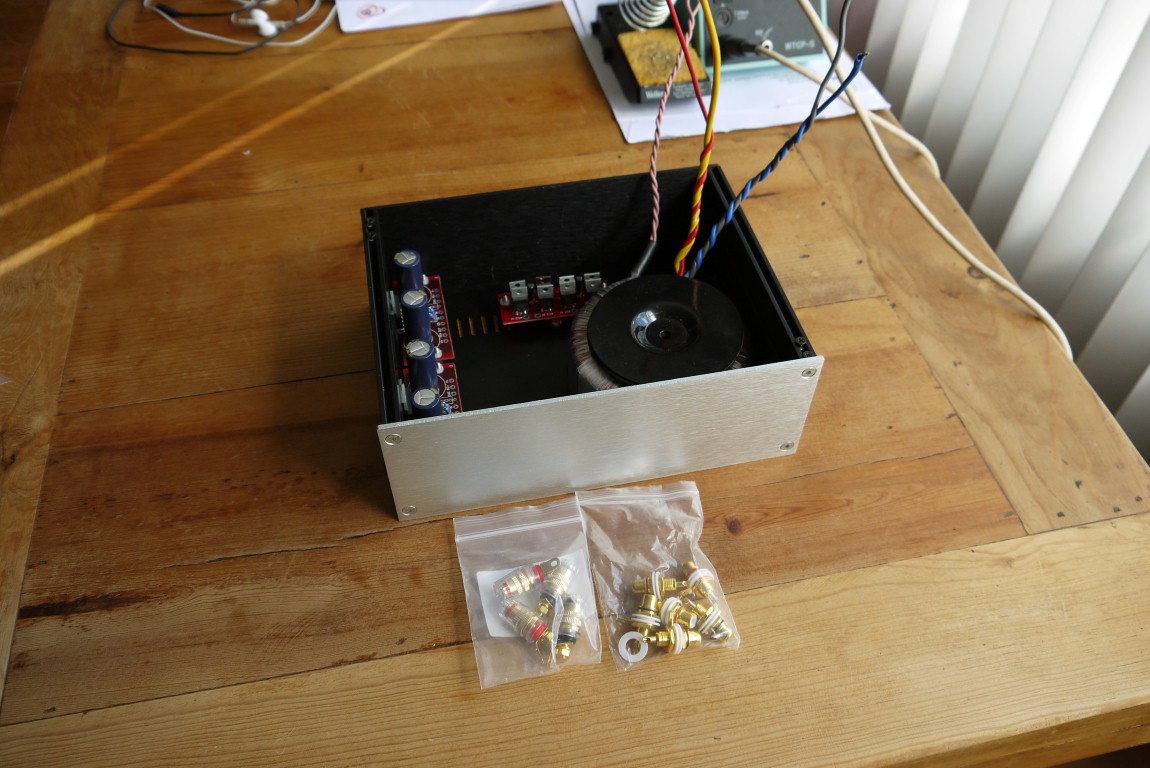

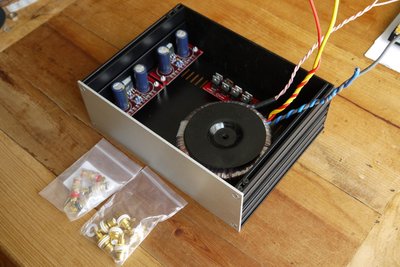

Even voorbeeld. De boel zit hier nog met wat plakband vast.
Potmeter en keuzeschakelaar (draai) komen boven elkaar rechts van de printjes. Ik wil de assen verlengen zodat ze wat verder naar achter in de kast kunnen. Volgens de verhalen zou dat beter moeten zijn, al vraag ik mij af wat het uitmaakt als er buiten de kast nog 20 tot 50cm aan draad naar de bron hangt.

[ds23man]

Volgens de verhalen zou dat beter moeten zijn, al vraag ik mij af wat het uitmaakt als er buiten de kast nog 20 tot 50cm aan draad naar de bron hangt.

Ha, gelukkig iemand die de kerk in het midden laat!

[ray5150]

Da's een mooi kastje voor zo'n versterkertje !

[Kappa7]

Volgens de verhalen zou dat beter moeten zijn, al vraag ik mij af wat het uitmaakt als er buiten de kast nog 20 tot 50cm aan draad naar de bron hangt.

Ha, gelukkig iemand die de kerk in het midden laat!

Na de volume regeling zijn de signalen die door de bedrading lopen klein (lees gevoeliger voor het op pikken van storing).
De afstand tussen de volume regelaar en de ingang op de versterker print wil je dus zo kort mogelijk houden.
De kabel voor de volume regelaar mag best iets langer zijn.

Veder ziet het er keurig uit allemaal.
Leuk project.

Groetjes George (die niet echt snapt wat de kerk daar nu weer mee te maken heeft)

[Pjotr]

Even voorbeeld. De boel zit hier nog met wat plakband vast.
Potmeter en keuzeschakelaar (draai) komen boven elkaar rechts van de printjes. Ik wil de assen verlengen zodat ze wat verder naar achter in de kast kunnen. Volgens de verhalen zou dat beter moeten zijn, al vraag ik mij af wat het uitmaakt als er buiten de kast nog 20 tot 50cm aan draad naar de bron hangt.

Op zich maakt dan i.d.d. weinig uit, de lengte is niet zo spannend. Belangrijker is dat je ingangssignaaldraden weg houdt van de trafo, gelijkrichter en ook de voedingsdraden. De draden van de trafo naar de diodeprint i.i.g. ver weg van de ingang houden. Die storen nog het meest en kun je ook het best flink twisten. Dan komt in jouw geval het beste uit als je de selctor en potmeter aan de achterzijde plaatst.

[VT67]

Speelt ie al?

Groeten

[ds23man]

Speelt ie al?

Groeten

Over drammen gesproken!

[FR_Aad]

Op zich maakt dan i.d.d. weinig uit, de lengte is niet zo spannend. Belangrijker is dat je ingangssignaaldraden weg houdt van de trafo, gelijkrichter en ook de voedingsdraden. De draden van de trafo naar de diodeprint i.i.g. ver weg van de ingang houden. Die storen nog het meest en kun je ook het best flink twisten. Dan komt in jouw geval het beste uit als je de selctor en potmeter aan de achterzijde plaatst.

Ik wil na de gelijkrichters de voeding voorlangs naar de printjes leggen (Of via het midden? Anders ga ik toch weer onder een print door.)

De in- en uitgangen wil ik zoveel mogelijk links en achterlangs leggen.
Ik zit alleen nog te twijfelen of ik de boel niet helemaal omdraai en de trafo links leg. Dan kan een evt aan/uit schakelaar ook links. Heb ergens het gevoel dat logischer is. (geen idee of dat ook zo is)

[FR_Aad]

Speelt ie al?

Groeten

Hahaha, nee gaat vandaag niet meer lukken Walter.
Ik heb nog twijfels over de indeling. Daarnaast ga ik morgen eerst even een paar nieuwe boren halen. Misschien is een boorstandaard ook geen gek idee.

Groet!
Aad
