Concept Ontwerp (hypex) versterker

Bericht door SuperKees »

Hoihoi, mijn eerste concept ontwerp voor nog te maken versterker (hypex dual mono moet erin passen). Ik hoor graag commentaar :)

een groot deel van de inspiratie komt van http://forum.zelfbouwaudio.nl/viewtopic ... design+UCD !

Ik overweeg links en rechts van de volume knop een weergave scherm (met afgeronde zijkant met de diameter van de volume knop)
maar dat is moeilijker te maken en dan moet ik indd. een uitgebreidere volume control (relaixed ofzo) om enig nut te hebben.
p.s. Lang geleden dat ik maya heb gebruikt dus ben wat roestig met tekenen, maar ik vind het er niet slecht uitzien.


groet WJ
Gebruikersavatar
Kappa7
Berichten: 8122
Lid geworden op: za 22 nov 2008, 9:50
Locatie: Ermelo
Contacteer:

Re: Concept Ontwerp (hypex) versterker

Bericht door Kappa7 »

Dat is wel heel mooi getekend zo waar doe je dat mee?
Gebruikersavatar
BertDB
Berichten: 1978
Lid geworden op: zo 07 sep 2008, 17:39
Locatie: Mechelen (BE)

Re: Concept Ontwerp (hypex) versterker

Bericht door BertDB »

maya ? :twisted:
Gebruikersavatar
Kappa7
Berichten: 8122
Lid geworden op: za 22 nov 2008, 9:50
Locatie: Ermelo
Contacteer:

Re: Concept Ontwerp (hypex) versterker

Bericht door Kappa7 »

http://usa.autodesk.com/maya/

Ik had het net gevonden, Maya dus.
Mooi pakket maar dat koop je dus niet even zomaar voor je zelf om af en toe wat te tekenen.

Groetjes George
Gebruikersavatar
BertDB
Berichten: 1978
Lid geworden op: zo 07 sep 2008, 17:39
Locatie: Mechelen (BE)

Re: Concept Ontwerp (hypex) versterker

Bericht door BertDB »

daarvoor bestaat natuurlijk het euh, *legaal downloaden :-$
SuperKees
Berichten: 80
Lid geworden op: do 22 sep 2011, 22:01

Re: Concept Ontwerp (hypex) versterker

Bericht door SuperKees »

Ik raad maya niet aan voor beginnen met 3d tekenen trouwens, blender3d (nederlands en gratis) is veel beter om mee te beginnen. (al moet ik toegeven dat die ondertussen ook nogal ingewikkeld is geworden). De truc is daar overigens dat je je moet realiseren dat alles met Hotkeys werkt en je niet moet zoeken naar knoppen :).

Maar goed vinden jullie het ontwerp ook wat? :)
SuperKees
Berichten: 80
Lid geworden op: do 22 sep 2011, 22:01

Re: Concept Ontwerp (hypex) versterker

Bericht door SuperKees »

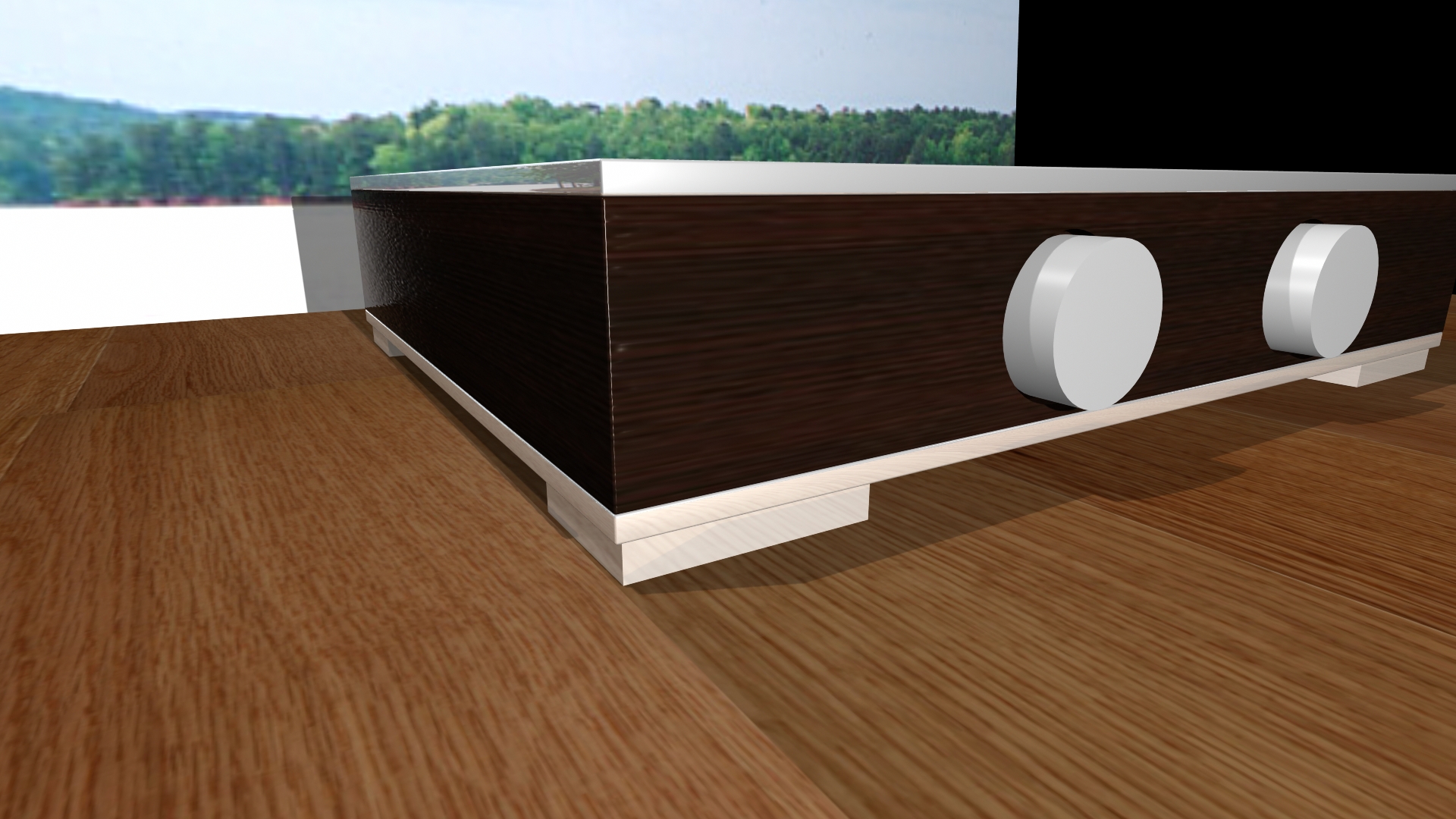

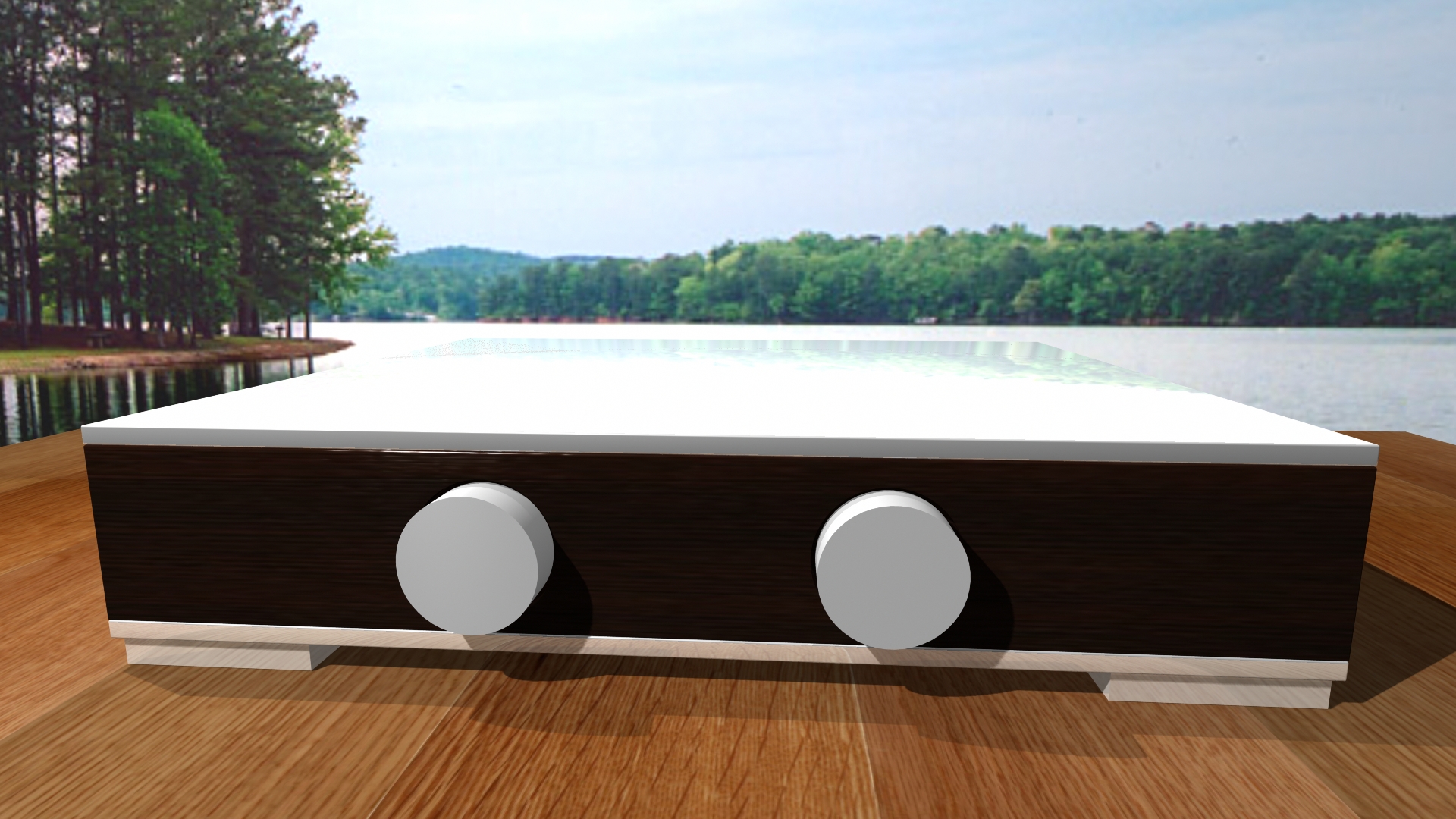

concept 2, de knoppen moeten ALU lijken, de onderkant en bovenkant wit, het geheel in de blanke lak.

Wat Do you think ? :)

Ik zat overigens te denken om het lampje achter volume knop in concept 1 als VU meter te maken.

Ik heb inmiddels 1 kanaal van de ucd's getest en klonk goed. Al vond ik dat hij vrij snel er mee nokte wanneer ik het volume flink opschroefde. Vind ik vreemd want ik had er een klein luidsprekertje aanhangen die het vermogen van de UCD volgens mij niet aan moet kunnen ( http://www.visaton.de/de/bauvorschlaege ... index.html ) Het ging wel hard, maar niet zo luid dat ik dacht dat hij al zou moeten uitschakelen (aan de andere kant, misschien ook wel, vrij laag efficiente luidspeker). Als ik er niet uitkom maak ik hier wel een aparte reactie voor trouwens. Dit gaat even puur over de looks :)
SuperKees
Berichten: 80
Lid geworden op: do 22 sep 2011, 22:01

Re: Concept Ontwerp (hypex) versterker

Bericht door SuperKees »

Hmm ik denk adt ik de knoppen ga afschuinen.
SuperKees
Berichten: 80
Lid geworden op: do 22 sep 2011, 22:01

Re: Concept Ontwerp (hypex) versterker

Bericht door SuperKees »

O trouwens, weet iemand een webshop waar ik het stekkertje kan krijgen (4pins molex female) die gebruikt wordt bij het ingangssignaal van de Hypex Ucd180 ? Ik zoek me rot maar kan hem niet vinden en ik moet meestal werken wanneer " normale" elektronica zaken open zijn.
Gebruikersavatar
hannesie
Berichten: 17868
Lid geworden op: wo 31 dec 2008, 15:27
Locatie: Dordrecht
Contacteer:

Re: Concept Ontwerp (hypex) versterker

Bericht door hannesie »

Hypex Webshop??

Afbeelding
SuperKees
Berichten: 80
Lid geworden op: do 22 sep 2011, 22:01

Re: Concept Ontwerp (hypex) versterker

Bericht door SuperKees »

Holy, sh&t ver het hoofd gezien ! THNX!
Gebruikersavatar
architect
Berichten: 1547
Lid geworden op: zo 14 mar 2010, 17:36
Locatie: Friesland

Re: Concept Ontwerp (hypex) versterker

Bericht door architect »

ziet er leuk uit superkees,
maar misschien kun je iets meer vertellen over je mogelijkheden om te maken wat je bedenkt?
en misschien en lijstje van essentiele en minder essentiele randvoorwaarden/knoppen etc.
een soort programma van eisen, wat je eigenlijk wilt.
we moeten een soort doel hebben ook met het ontwerp, lijkt me handig
wat wil je precies, functioneel/estetisch
zelf houd ik vaak wel van heel functioneel, en met vormwil moet je heel voorzichtig zijn dat kan je verderop in het proces wel eens in de weg gaan zitten
waar komt het te staan, waarom moet het eigenlijk mooi, moet het opvallen of juist niet en hoe lang blijft dat grapje leuk

oke sorry heel veel vragen maar je mooie renderings verschillen behoorlijk van vormgeving en ik heb het gevoel dat je wat zweeft en eigenlijk graag wat vastigheid zoekt, sorry, nu dus nog even niet

groet
Gebruikersavatar
blueznl
Berichten: 469
Lid geworden op: vr 21 sep 2007, 21:40

Re: Concept Ontwerp (hypex) versterker

Bericht door blueznl »

Ziet er haast uit als een vier pins fan aansluiting in een computer...
