Hulp gezocht bij schema.

[Surpass]

Hallo,

Ik volg dit forum al geruime tijd, passief. Volgens mij zitten hier enkele personen die toch wel meer verstand hebben van elektronica dan ik. Ik zit een beetje met mij handen in het haar aangezien ik voor het 35 jarig huwelijk van mijn ouders heb beloofd een setje quiz palen te maken, en ik geen verstand heb van schakelingen. Het bouwen zal het probleem niet zijn mocht er wat soldeerwerk bij komen kijken ook niet. Wat is het probleem?

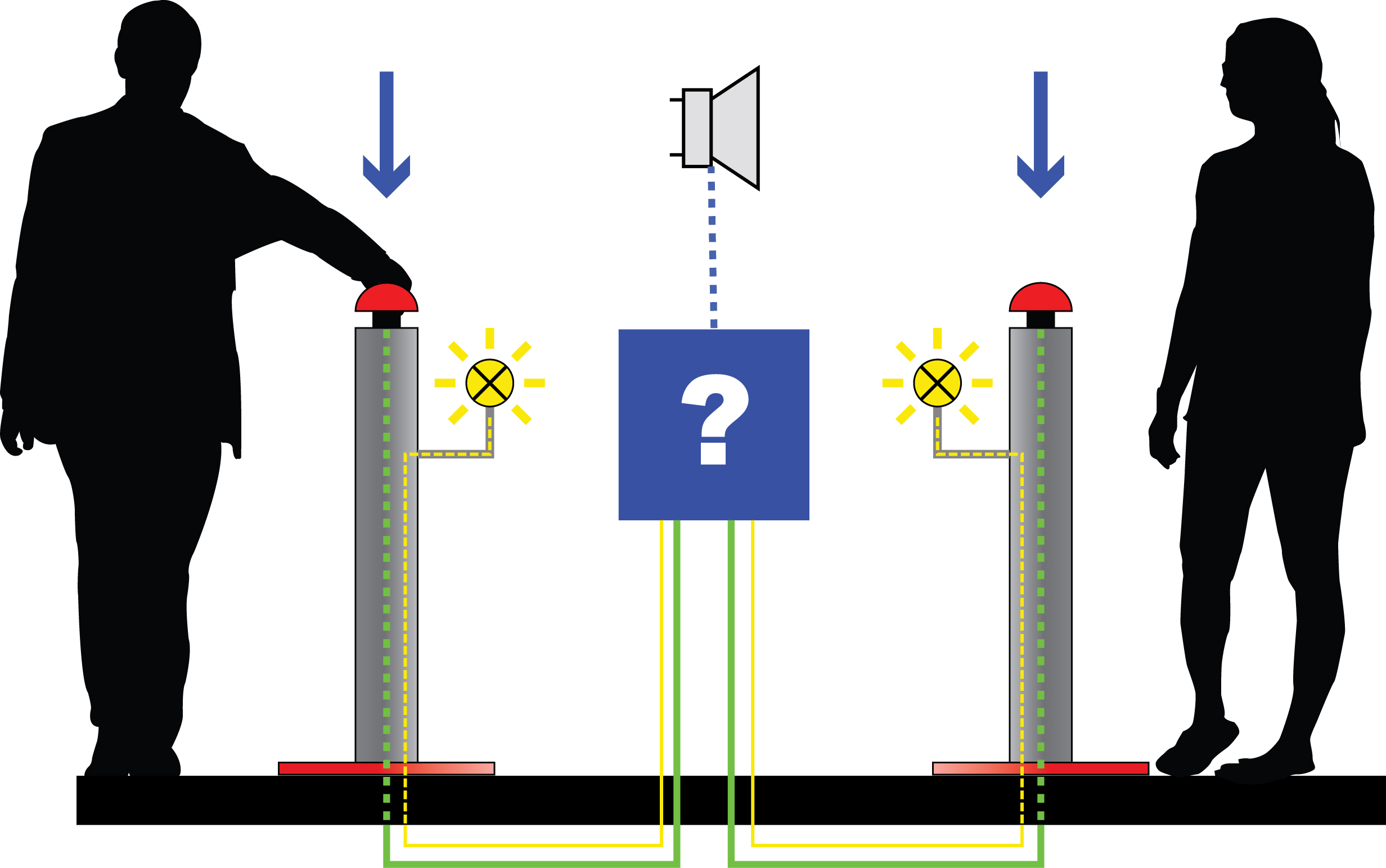

In onderstaande afbeelding staat getekend wat ik wil hebben.

Situatie:

Er wordt een vraag gesteld en wie als eerste op de knop drukt mag het antwoord geven. (het moet dus ook werken als de twee personen bijna tegelijk drukken) Zodra er op de knop gedrukt wordt, moet de lamp aan de voorzijde van de paal en de luidspreker (in dit geval een toeter) een aantal seconden aangaan, waarna het hele gebeuren weer in de beginstand moet komen te staan en de volgende vraag gesteld kan worden.

Als drukknoppen heb ik: Paddestoel knoppen (noodschakelaar) Moeller FAK IP 67/69K
En als toeter een oude schoolhoorn op 220V.

Ik hoop dat iemand mij kan helpen bij het ontwerpen van een schema dat dit in gang kan zetten.

Met vriendelijke groet,

Thomas

P.S. Als een vraag als deze niet gewenst is (gezien mijn passiviteit hier op het forum) begrijp ik dit volledig en zal ik dit topic weer sluiten.

[mischa72]

Of je vraag hier gewenst is of niet, ik denk dat je hier meer mensen bij elkaar vindt die je bij je vraagstelling kunnen helpen.

In elk geval alvast gefeliciteerd met het 35 jarig huwelijk van je ouders en succes met je uitdaging.

Groeten,
Mischa

[SARK]

Kijk ook eens bij Conrad, Velleman, etc.

Hier een bouwpakketje: http://www.supermoduul.com/main/product ... /0025.html

[molekuul]

Hoi Surpass,

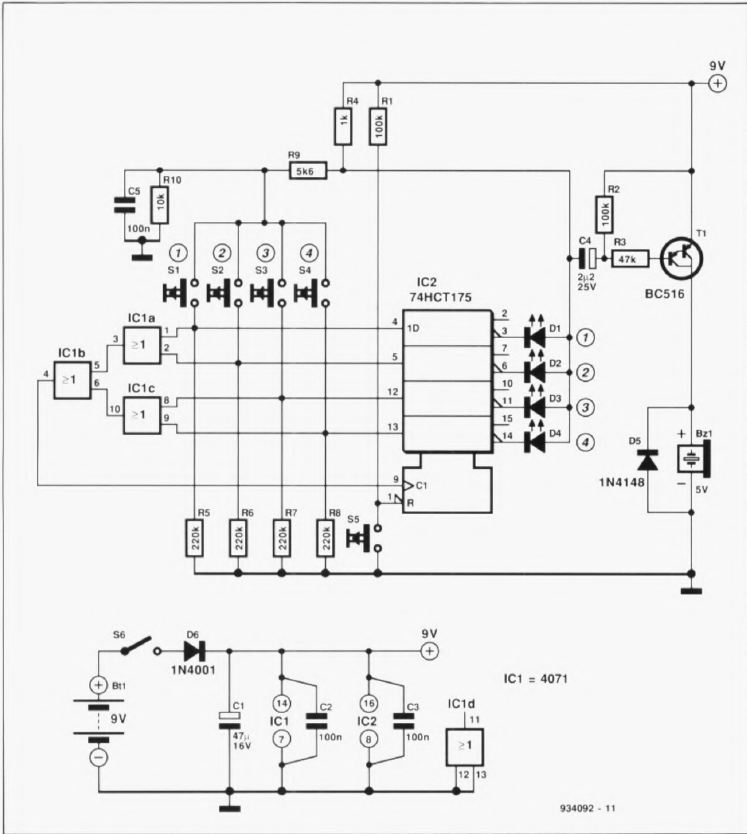

ik kwam langs deze schakeling
misschien heb je er iets aan hij doet alles wat je vraagt. de schakeling is zelfs voor 4 personen ze drukken op S1 t/m S4
met een buzzer. schakelaar S5 reset de schakeling.

[Surpass]

Heel erg bedankt voor de geboden hulp, ik ga dat schema eens nabouwen met mijn beperkte electronica kennis

[audiomanics]

en als je er niet uit komt.. even een PB-tje

Kees

[Surpass]

Aangezien mijn zwager nog in het bezit is van enkele relais vroeg ik mij af of onderstaand schema kan werken op 220V.
Dus op basis van 2 Relais (1 & 2 in het schema) en een tijdrelais voor het langer laten gaan van de hoorn. Het zou fijn zijn om met 220V te werken want dan kunnen we lichtslang als verlichting gebruiken, en de al aanwezige toeter.

Met vriendelijke groet,

Thomas

[audiomanics]

Hoe eenvoudig en doeltreffend...
Dit gaat werken, als je voor die toeter tenminste een relais kan vinden dat ook weer snel genoeg afvalt..

Kees

[Surpass]

Eenvoudig en doeltreffend, daar houd ik wel van. Over het afvallen van de relais: Ik heb even opgezocht wat dat zou betekenen. Uit een topic van circuitsonline:

"afval vertraging= bijvoorbeeld, je hebt een relais die een lamp schakelt.
De relais valt af, na een ingestelde tijd valt uw lamp uit. Dus eerst relais uit, dan lamp uit".

Over hoeveel tijd hebben we het hier, want als dat een minuut duurt wordt het problematisch
En kan ik aan de hand van de specificaties van een tijdsrelais zien hoe het met de afval is gesteld?

Met vriendelijke groet,

Thomas

[b_force]

Er heeft precies een schakeling voor dit doel ergens in een van de Elektuur zomer specials gestaan.
Maar welke...........

[BertDB]

Er heeft precies een schakeling voor dit doel ergens in een van de Elektuur zomer specials gestaan.
Maar welke...........

klopt, ik kan me ook zoiets herinneren.
Met een SR flipflop kan je er ook wel komen, maar de relais is best wel een leuke oplossing

[b_force]

Met een flipflop ben je iidd in een keer klaar

[SARK]

Er heeft precies een schakeling voor dit doel ergens in een van de Elektuur zomer specials gestaan.
Maar welke...........

Volgens mij is dat de schakeling die molekuul heeft geplaatst.

[molekuul]

Dat klop, moest hem ffen opzoeken, ik heb deze ooit gebouwd voor een quiz, de leds had ik vervangen door een schakeling met relais om lampen aan te sturen, ik vond het plaatje terug in mijn verzameling. Deze schakaling komt uit het juli nummer van 1993

hierbij voeg ik de pdf to met tekst en uitleg van de schakeling.

[b_force]

Nee hij was nieuwer
Dan hebben ze dus meerdere keren zo'n schematje bedacht

[Surpass]

Ongelooflijk bedankt voor al deze hulp! Het wordt erg gewaardeerd.

[595ss]

http://www.velleman.eu/distributor/prod ... ?id=347050

groet Rob

[vinnie411]

een tijdrelais (tenminste die ik vaak gebruik van siemens) is instelbaar voor opkomend of afvallend (en nog een paar functies) en kan je instellen van 1/10sec tot 10 uur ik heb er denk nog wel 1 liggen en als je nog wat meer geduld heb dan kom ik er nog wel 1 tegen in een oude installatie net als relais e.d.

[Surpass]

Bedankt voor het aanbod! Als ik het nodig ga hebben neem ik even contact met je op.
