Vandaag de bedrading er in gelegd, 3 aansluitingen aan de achterzijde gemaakt, de overstekende randen met de kopieerfrees weggehaald (behalve aan de voorkant, daar komt de baffle tussen) en tot slot de stofwolken weer verwijderd.

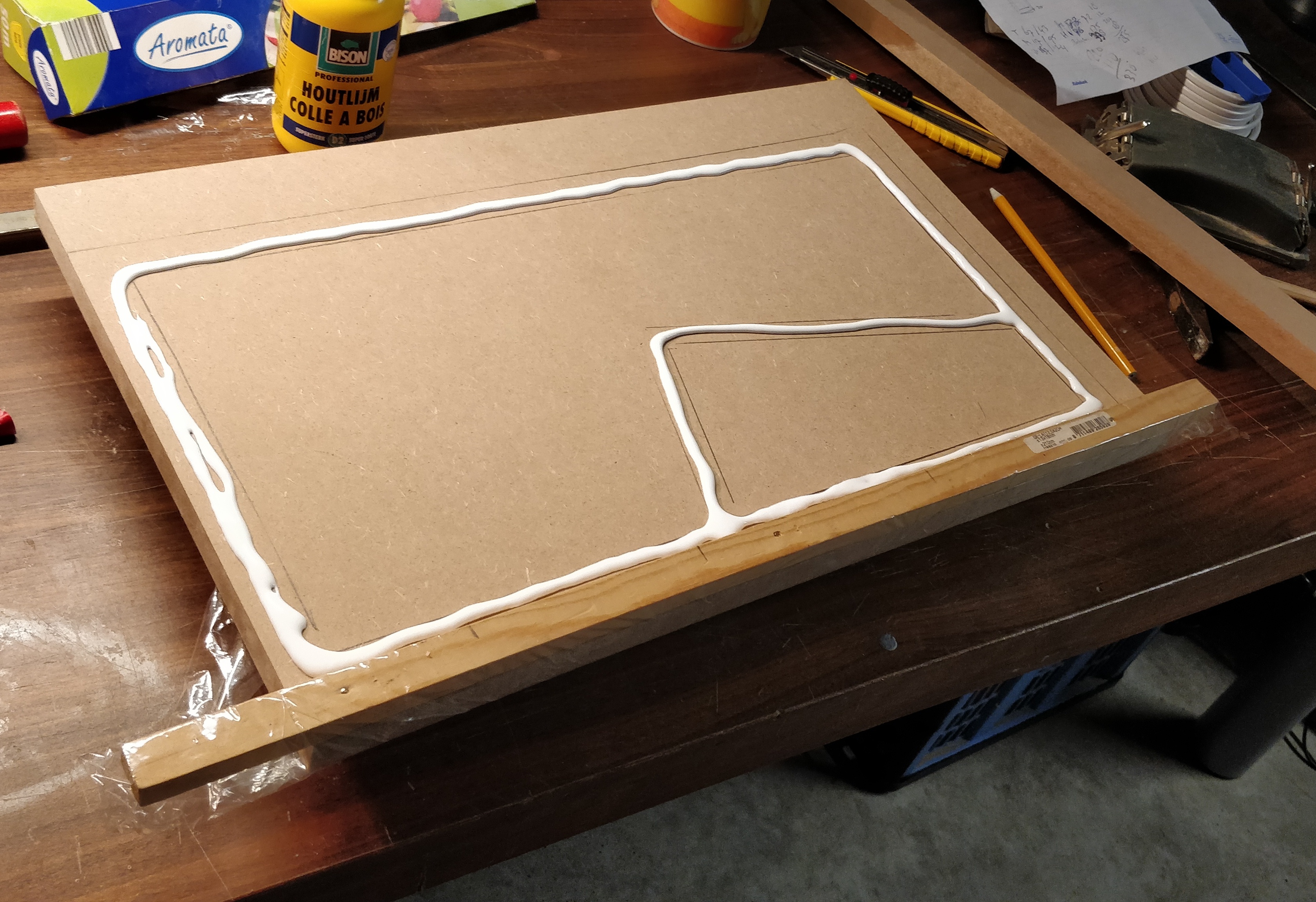

Nu staat van de eerste kast de tweede zijwand in de lijmklemmen.

Lijm

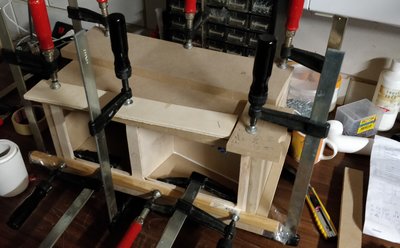

Klemmen

Als ze klaar zijn wordt de baffle er op geschroefd (jawel, geschroefd), de units gemonteerd en zal ik met impedantiemetingen de juiste lengte van de baspijp vaststellen en de benodigde demping aanbrengen.

Nog nooit in 4 dagen van een paar grote planken een paar bestukte 3-weg kasten gemaakt.

Daarna gun ik mezelf een week voor het meten en simuleren van een filter. Als het levensvatbaar is, dan heb ik nog 3 weken om te fine-tunen. Parallel daaraan maak ik dan de definitieve kasten van beter plaatmateriaal dan het MDFkarton dat nu gebruikt is en worden ze ook een beetje netjes afgewerkt. Dat gaat qua tijd wel lukken, want ik hoef niets meer uit te denken en de benodigde freesmallen heb ik al gemaakt.

[pappaleo]

De te fineren kast wordt van berkenmultiplex wie heeft het over MDF? (Reactie op niet ter zake doende discussie over MDF die inmiddels verwijderd is)
Ik heb een 20 tal frezen van diverse soort waarvan een aantal met rollagers.
Een aantal kopse kanten (baffle) worden zwart gelakt en steken dus sowieso af.
Het fineer dat ik ga gebruiken is redelijk dik.

Ik zeg: Dit gaat goedkomen.

Een grotere zorg is het binnen een week fatsoenlijk aan elkaar knopen van de drivers.

[dre]

Uiteraard gaat het goed komen!

[dre]

Als je de Boxsim files even stuurt,dan gluur ik met je mee!

[pappaleo]

Dan moet ik ze nog even opmeten. De testkasten waarin dat gebeuren gaat zijn bijna klaar

[dre]

Rustig aan,ik heb geen haast!

[Shadow]

Die van jou waren in 2017 al bijna klaar

[dre]

Bijna inderdaad!
Maar nu vind ik ze een heel stuk beter spelen!

[pappaleo]

Zo, het houtwerk van de beide kasten is klaar. Tijd voor een impressiemomentje:

Klaar

Wat een pestzooi is dat Gamma MDFkarton toch. Er viel een plankje van ca 10*15 van tafel en kwam met de punt op de betonvloer terecht. Het spleet gewoon in tweeën.
Gerjan noemt het met recht Brinta MDF

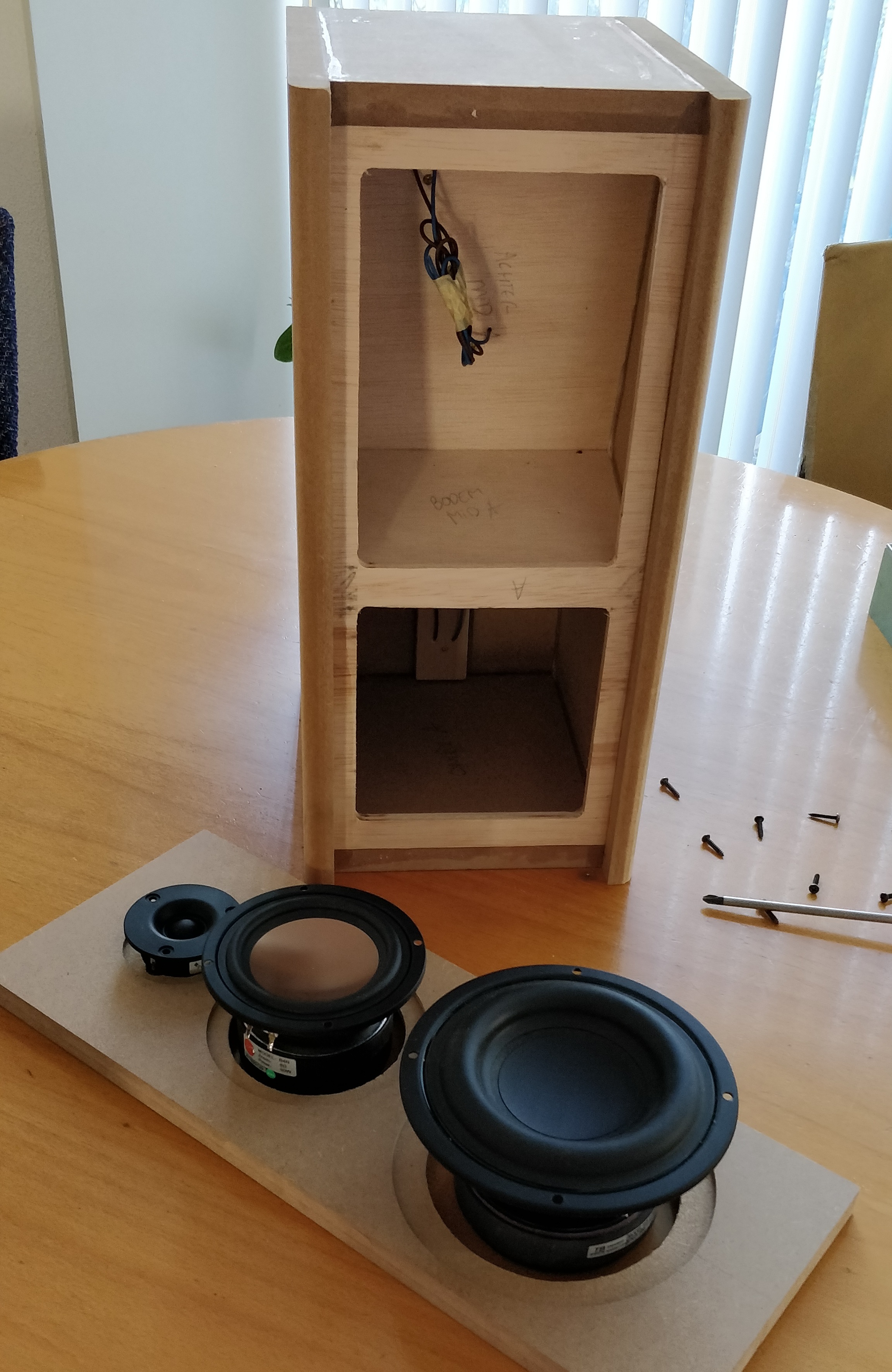

Met de units erin ziet het er zo uit:

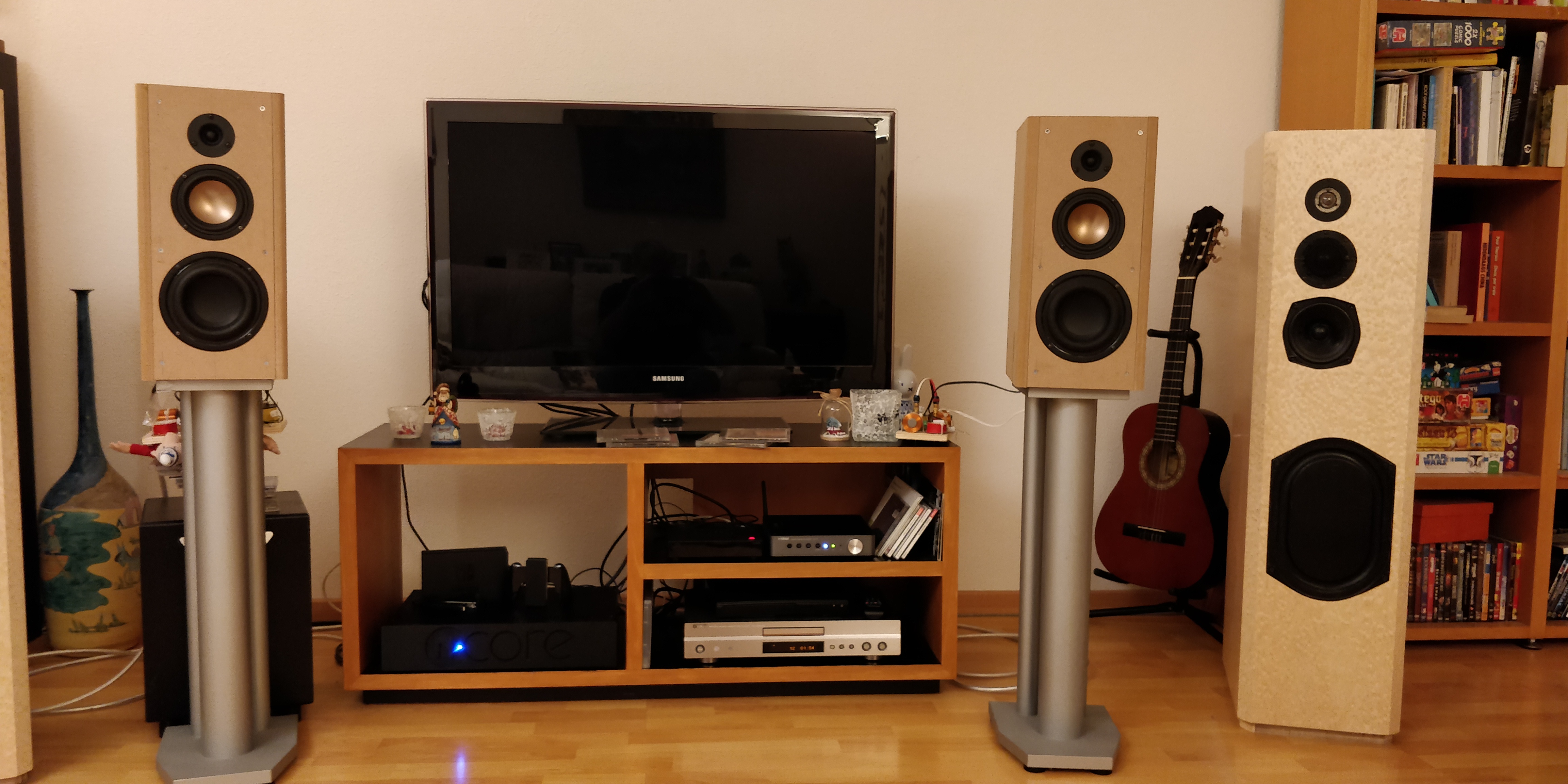

Impressie

Valt me niet tegen. Ik liep rond met de gedachte om die HiVi zwart te spuiten, maar ik geloof niet dat het nodig is.

Ik heb op een van de kasten de aansluitingen gemaakt, zodat ik naar hartelust met externe filters kan klooien. Volgend jaar doe ik dat bij de andere kast en ga ik met limp de afstemming van de baskast proberen vast te stellen.

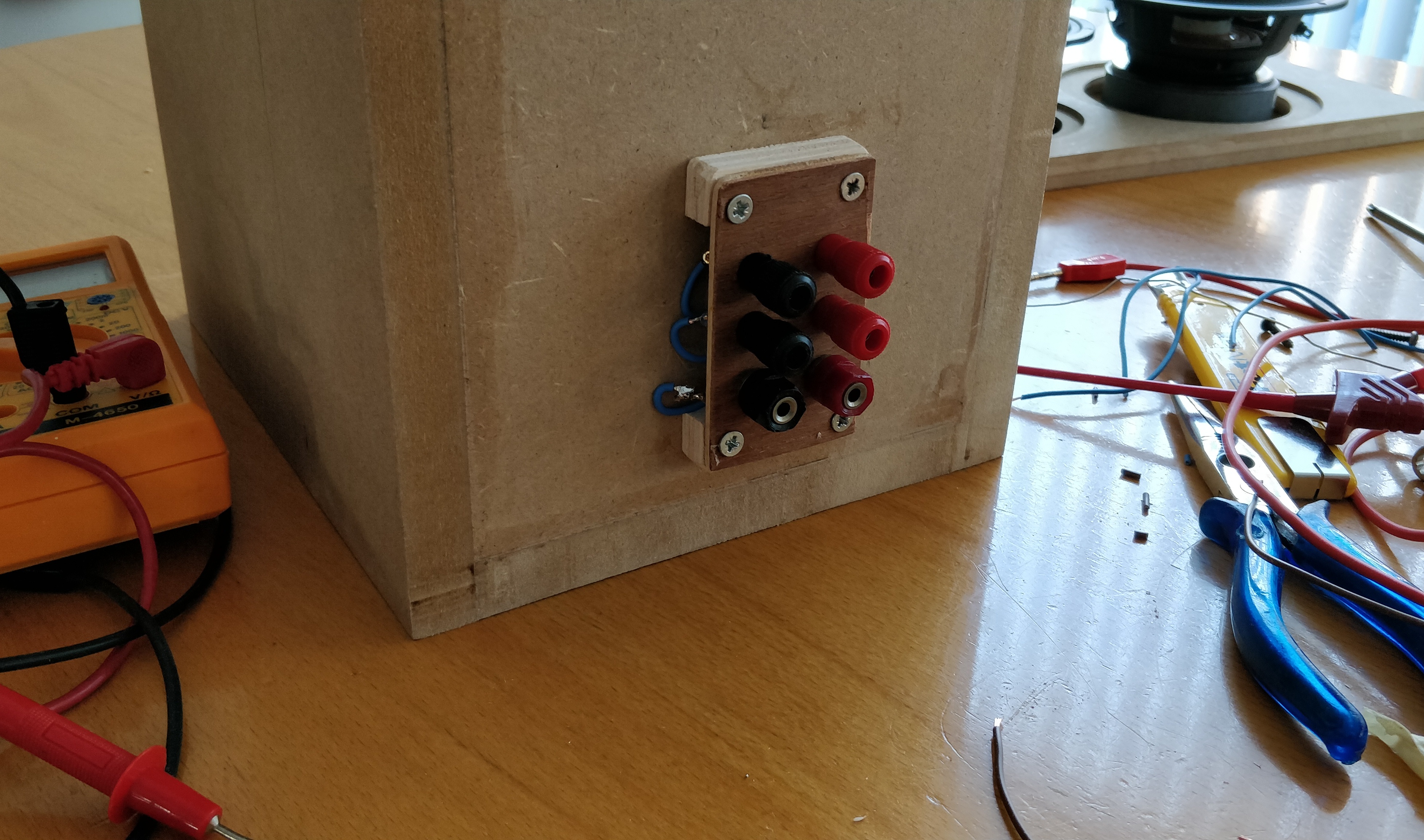

Aansluitingen.

Dan volgen metingen en ga ik kijken of de boel een beetje lekker aan elkaar te knopen is. Maar nu is het eerst tijd voor oliebollen !

[Mtraxx]

Je hebt het gas er zeker op Leo! Indrukwekkende setup

Gerjan

[pappaleo]

Je hebt het gas er zeker op Leo! Indrukwekkende setup

Gerjan

Ga me niet vertellen dat je weer ergens een kastje hebt liggen met hetzelfde er in, zoals bij de inimini.

[SSassen]

Die woofer doet mij denken aan een negerin met hele dikke lippen, doe er eens wat rode lippenstift op Leo? ...

[Mtraxx]

Met je concave copper(alu) cone kom je wel heel erg dicht in de buurt!!

[pappaleo]

Voor een fullrange heeft deze toch nog wel een karaktertrekje dat onderdrukt moet worden.

[ray5150]

Wat een pestzooi is dat Gamma MDFkarton toch. Er viel een plankje van ca 10*15 van tafel en kwam met de punt op de betonvloer terecht. Het spleet gewoon in tweeën.
Gerjan noemt het met recht Brinta MDF

Waarom dan niet van dat groene MDF gebruiken ? ik had begrepen dat dat een hardere persing heeft dan het gewone.

[pappaleo]

Wat een pestzooi is dat Gamma MDFkarton toch. Er viel een plankje van ca 10*15 van tafel en kwam met de punt op de betonvloer terecht. Het spleet gewoon in tweeën.
Gerjan noemt het met recht Brinta MDF

Waarom dan niet van dat groene MDF gebruiken ? ik had begrepen dat dat een hardere persing heeft dan het gewone.

Testkasten Ray, testkasten.

[jvenema]

Had ook een 15mm MDF plaat van gamma om metingen te doen aan tweeter in een grote baffle, zodat diffractie een stuk minder is. En inderdaad verstijfde brinta is een goede omschrijving.

[Pjotr]

Dat zijn een hoop posts over een laagje MDF dat ik niet ga toepassen

Voordeel is wel weer dat je het topic het topic kunt laten en lekker door kunt klussen

[pappaleo]

Geluid !!!
Ik heb vanmiddag de pijplengte afgestemd, er dempingsmateriaal op gevoel er in gestopt en de units gemonteerd.

Ze spelen

Klinkt nog nergens naar, maar er komt geluid uit.
Voor versie 1 met de woofer aan de zijkant had ik een eerste filteropzetje gemaakt (nog zonder tweeter) en dat heb ik nu aangesloten. Met 2 stuks luistert toch beter dan naar 1 op 1 kanaal (je hoort de helft niet). De tweeter doet dus nog niks.

Het laag valt niet tegen. Geinig wat zo'n 5" tangbandje er uit gooit. De rest van het spectrum komt uit de HiVi 4bn. Die moet ernstig getemd worden, want die heeft een onaangenaam karaktertrekje in het hoge midden.

Ik was in de eerste opzet van plan de Dayton mini AMT-8 erbij te zetten, maar die is pas inzetbaar vanaf 5 á 5,5 kHz. In metingen met de vorige kast had ik al gezien dat de HiVi vóór die tijd al zijn nare trekje vertoont.

Ik had nog een paar peerlesjes a €16 liggen die er qua budget wel bijpassen. Nu maar hopen dat ik die 'smooth' aan elkaar kan knopen.

PS. Dat laag is echt lekker

[Shadow]

[Douwe84]

Leuk, mooi formaat ook

Paul carmody heeft in zijn beschrijving van de isetta dat de luchtsnelheid in de poort problematisch is. Hoe pak jij dit aan ?

[pappaleo]

Ik heb daar nog geen speciale aandacht aan besteed. Ik heb wel de output van de poort gehoord -een laag geronk- maar geen bijgeluiden door hoge luchtsnelheden. Nu heb ik ook nog niet snoeihard gespeeld. Poort zit wel aan de achterzijde bij mij een heeft vanwege de lengte een bocht,wat in principe ongunstig is. We gaan het zien (horen).

[pappaleo]

Gisteren een paar nearfield metingen gedaan en de impedantie van de units bepaald.

Woofertje, TangBand W5-1138SMF:

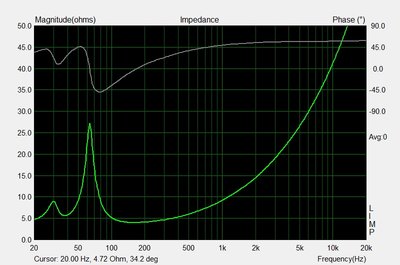

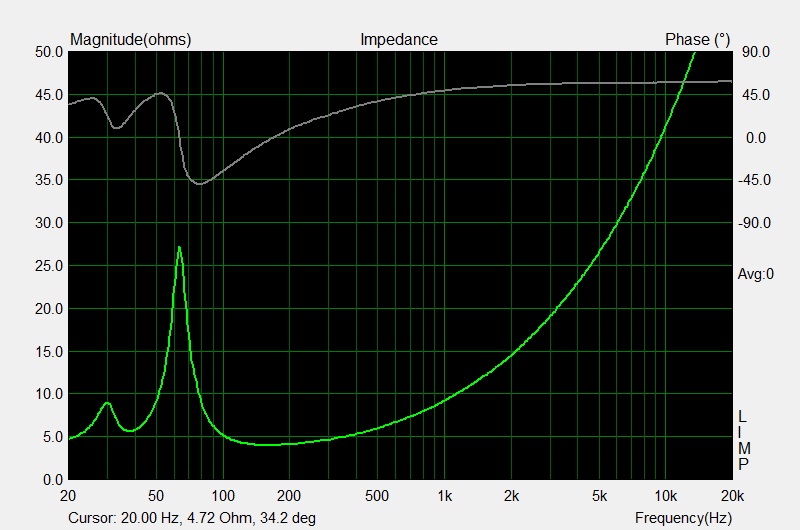

Impedantiecurve W5 1138smf

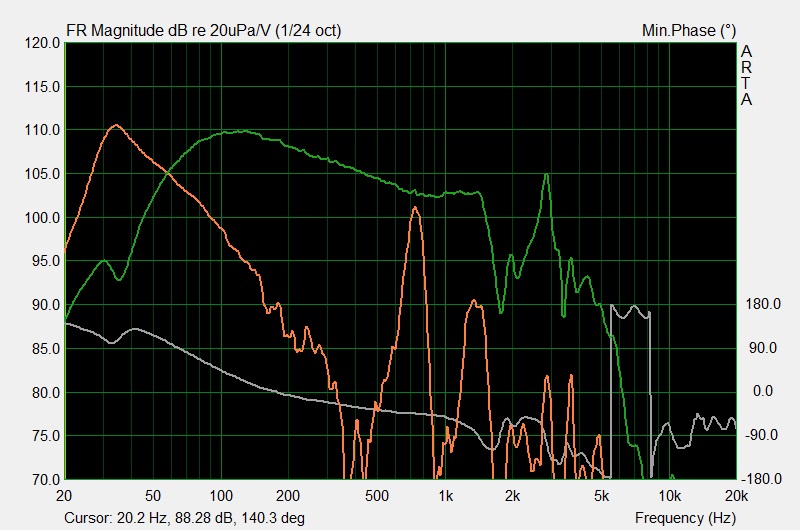

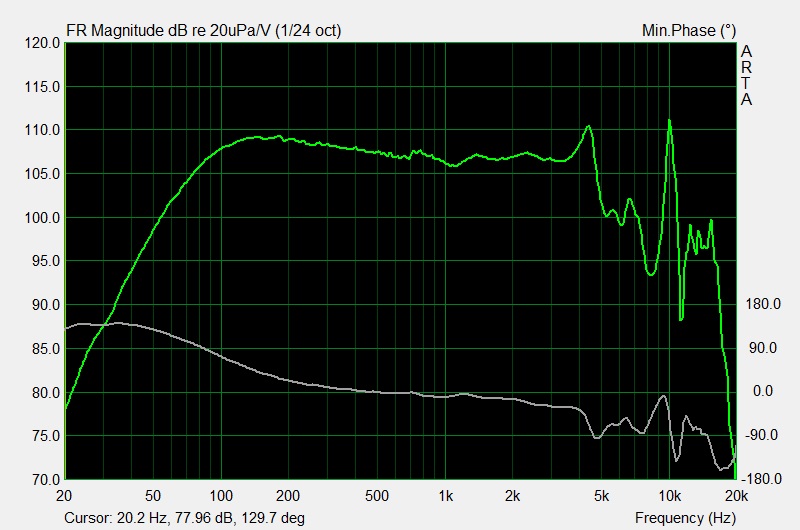

Frequentiecurve woofer en poort

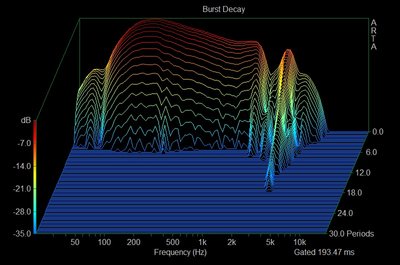

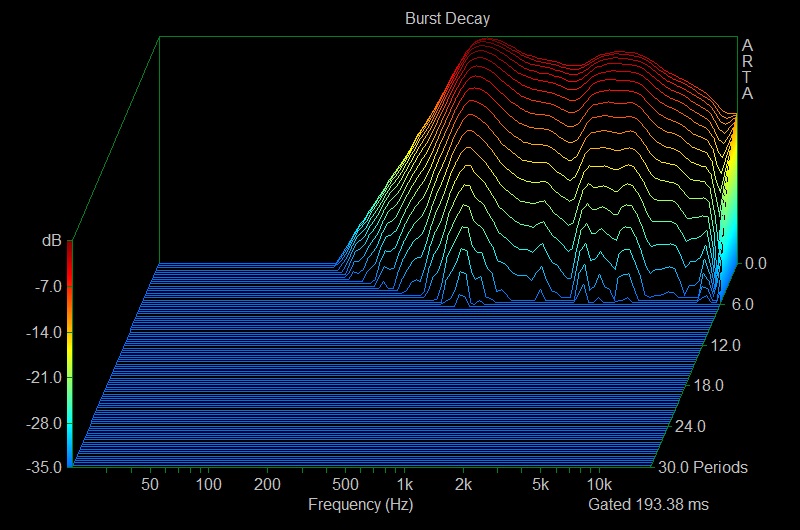

Burst decay woofer

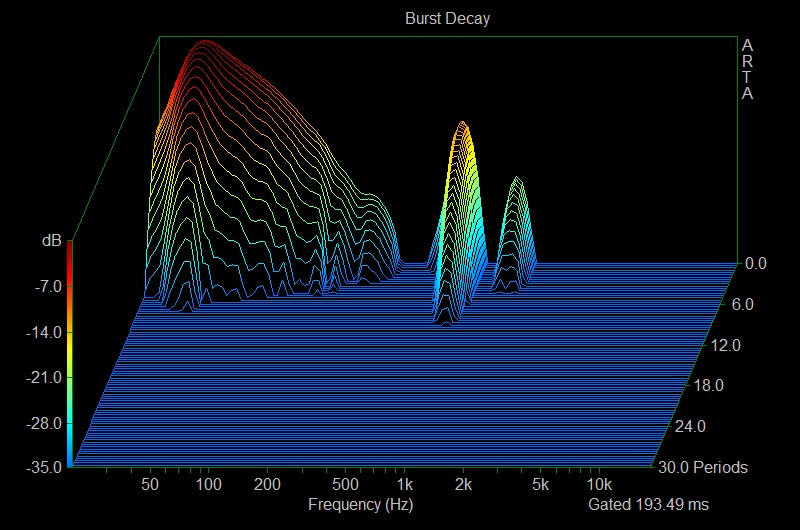

Burst decay poort

Ziet er niet onredelijk uit. Komt wel overeen met wat ik hoor.


Midrange. HiVi B4N:

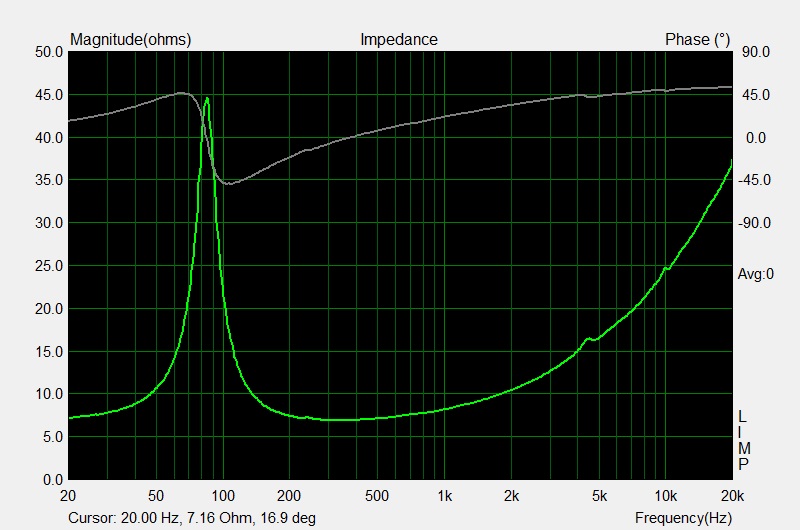

Impedantiecurve HiVi B4N

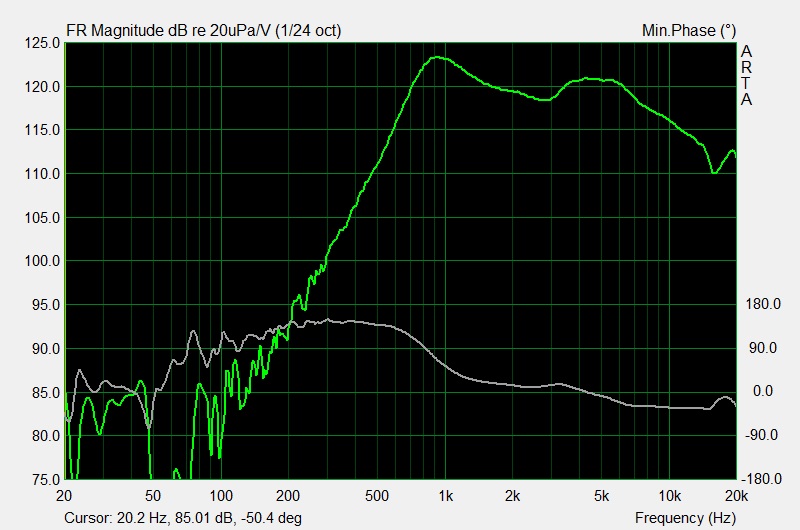

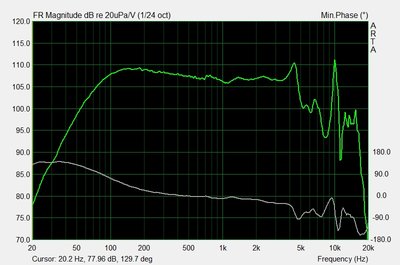

Frequentiecurve

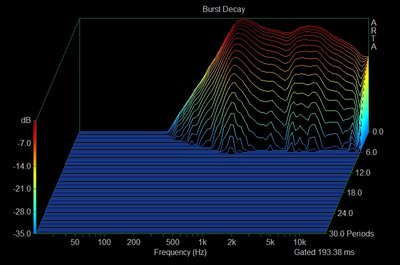

Burst decay

Narigheid boven 4kHz, dat hoor je dus duidelijk.


Tweeter. Peerless DX20BF00-04

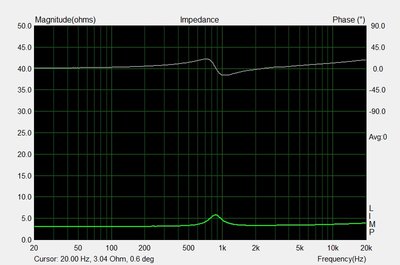

Impedantiecurve Peerless DX20BF00-04

Frequentiecurve

Burst decay

De burst decay's zien er netjes uit. Ik heb al wel tweeters (die goed aangeschreven stonden) voor de microfoon gehad die bergketens van meer dan 30 perioden in het werkingsgebied vertoonden.

De keuze voor de Peerless is ingegeven door het feit dat ik hem nog had liggen, hij nog verkrijgbaar is, de prijs aangenaam is en het formaat optisch past bij de rest.

Ik heb nog veel meer metingen gedaan, maar die zijn gebruikt om te importeren in boxsim en daar eens mee te stoeien.

[ds23man]

Wat noem jij close range? Die BR pijp behoeft enige aandacht als ik impedantieplot zo zie.
