Composiet versterker MK1-V2

[Xanadu1234]

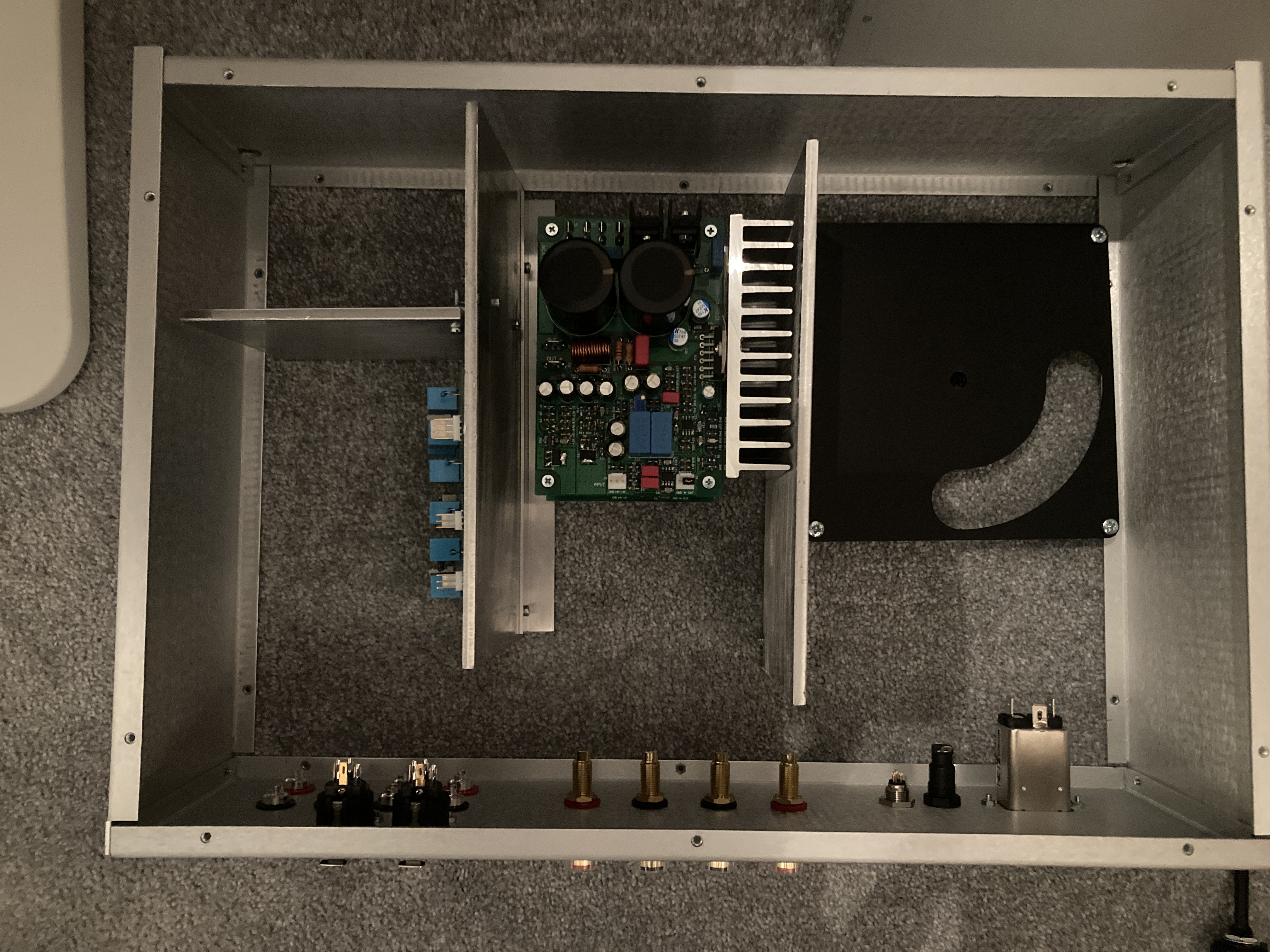

Ben weer wat verder.
Heb nu zo de indeling links ingang rca enz
Midden de versterker gedeelte op elkaar.
En rechts de voedingen allemaal.

Nog commentaar van jullie zijde of tips

[Xanadu1234]

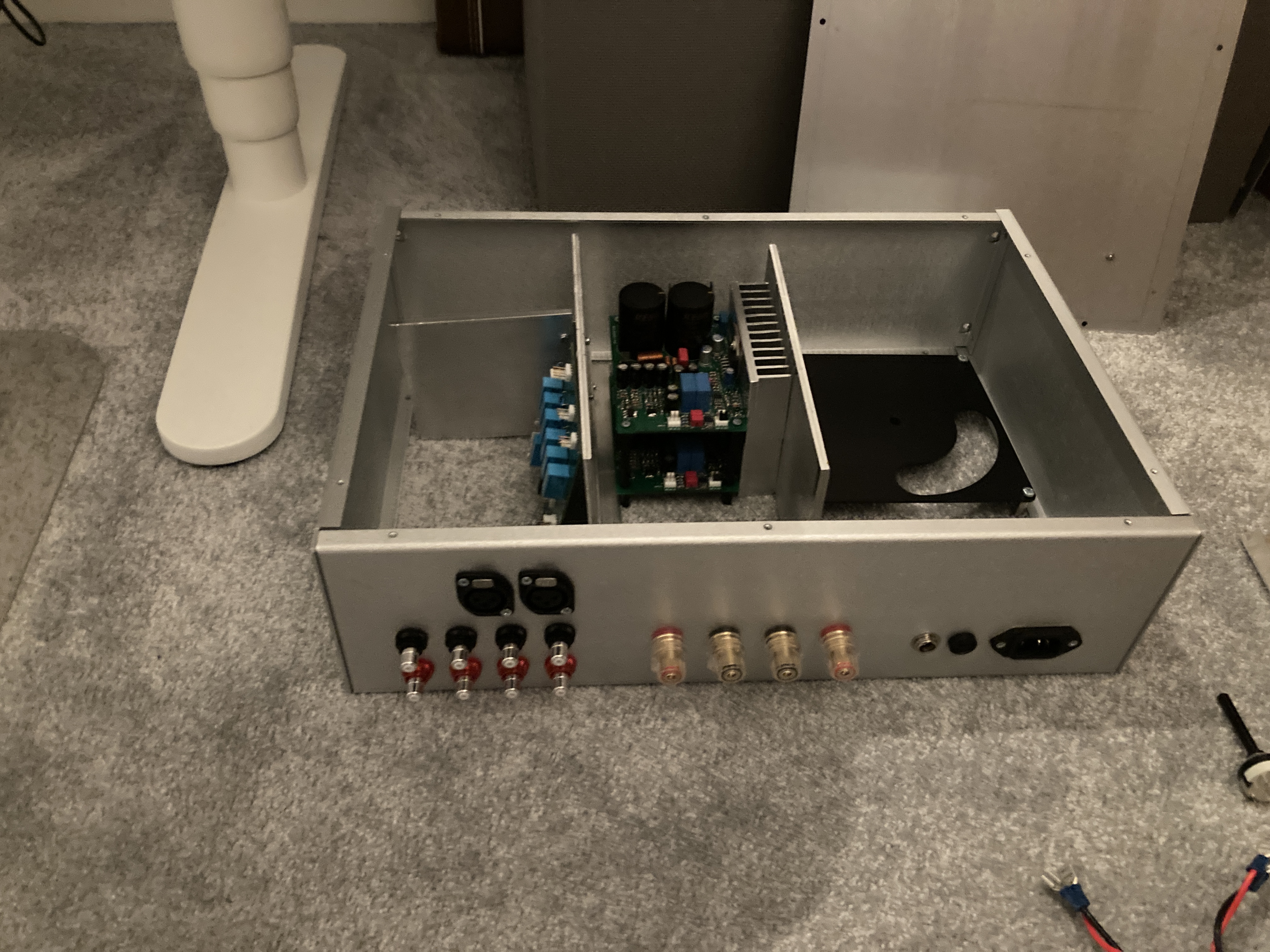

Voorkant is nu ook af. Weer een stapje verder.

[Pjotr]

Mooi hoor

[Barry2001]

Ziet er goed uit Peter! De afstandbussen hebben hun toepassing gevonden zie ik

[Xanadu1234]

Barry en Pjotr

Sorry Barry ik zie dat ik de PM niet heb verstuurd schaam schaam. Maar ze zijn echt perfect joh. Heb ze alleen zwart gemaakt.

Heb vandaag ook de indeling wat verder afgemaakt en de komende dagen de draadjes van zilver maken voor het signaal gedeelte.

[Xanadu1234]

Weer een stapje verder RCA doet het nu nog de voorkant afwerken en XLR in orde maken. Moest wel de 100k van het boardje los maken van het keuze boardje die veroorzaakte een aardlus/brom.

Tevens de kabeltjes straks maar een vaste plek geven als dat lukt. Verder heb ik alle hoogspanning blij elkaar gezet.

Alle ingang draden zijn van zilver. Ik moet eerlijk zeggen het staat nu al mooi te spellen. Komende dagen als alles klaar is ga ik hem beneden eens testen maar het laat is echt mooi.

[Xanadu1234]

Hij is klaar ben echt helemaal blij. XLR doet het ook netjes heb beide kanelen wel moet scheiden met een 220k weerstand naar aarde.

Alleen de 12 trigger moet ik morgen nog even proberen of deze het doet kabeltje moet ik nog even maken

[dre]

Netjes hoor!

[Pjotr]

Nog even een blauw glaasje er voor en je kunt een rood glaasje er op nemen.

[pappaleo]

Mooi hoor

[Xanadu1234]

Nog even een blauw glaasje er voor en je kunt een rood glaasje er op nemen.

Ik heb nu een wit stukje plexiglas en op de wand daar achter zwart soort tape. Ik kan niet echt blauw plexiglas vinden want dat kun je netjes bewerken.

[Xanadu1234]

Bedankt iedereen voor de hulp ik ben ook erg blij met het resultaat en staat nu beneden via XLR te spellen via een Sonnet DAC en dat klinkt wel mooi hoor.

Alleen wat ga ik nu bouwen ………..

[Kappa7]

Nog even een blauw glaasje er voor en je kunt een rood glaasje er op nemen.

Ik heb nu een wit stukje plexiglas en op de wand daar achter zwart soort tape. Ik kan niet echt blauw plexiglas vinden want dat kun je netjes bewerken.

Ik neem vaak een stuk donker plexiglas daarvoor.
Ik had ooit een front van een setopbox voor aan stukken gezaagd.
Even bij de kringloop kijken of je iets dergelijks kunt vinden.

[Leeuwarden]

Pyrasied.nl

[Xanadu1234]

Iedereen ik heb de inschakelvertraging die Barry ooit ontworpen heeft nog niet aangesloten in mijn systeem.
Alleen ik heb even een vraagje waar kan ik dit nu het beste doen. Moet ik de plus en min gewoon aan aarde leggen zolang het relais niet heeft geschakeld?

Vind het altijd wel netjes als hij pas later gaan spelen als het voorkant ledje klaar is met knipperen.

Alvast bedankt

[Xanadu1234]

Pyrasied.nl

Zal in de toekomst daar eens gaan shoppen.

[Xanadu1234]

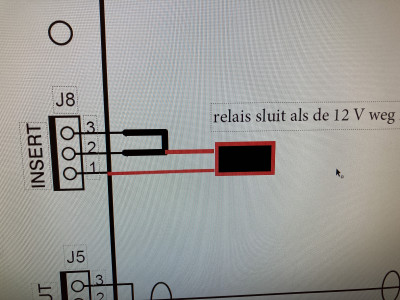

Dit is wat ik in gedachten heb. Als de 12v wegvalt dat gaat het signaal niet meer naar aarde. Kan ik dit zo aansluiten ?
Pjotr weet jij dit ?

[Xanadu1234]

Vandaag het relais geplaatst zowel in het signaal pad en aan aarde maar het geluid word er niet beter van. Ik laat het lekker zo nu nog het blauw glaasje van Pjotr en dan ga ik zeker een rood glaasje nemen.

[Xanadu1234]

Blauwe glaasje zit vast op zijn plek. Afgelopen week ook de 12v trigger aangesloten en werk als een zonnetje.

Alleen wat overblijft is dat als ik schakel tussen rca en XLR een plofje te horen is in de luidspreker. Heb geen idee hoe ik dit kan oplossen.

[dre]

De versterker eerst uitzetten?

[Pjotr]

Alleen wat overblijft is dat als ik schakel tussen rca en XLR een plofje te horen is in de luidspreker. Heb geen idee hoe ik dit kan oplossen.

Maak eens een uitgebreider schema'tje van hoe je het aangesloten hebt. Dan kunnen we er misschien wat meer van zeggen.

[Xanadu1234]

Alleen wat overblijft is dat als ik schakel tussen rca en XLR een plofje te horen is in de luidspreker. Heb geen idee hoe ik dit kan oplossen.

Maak eens een uitgebreider schema'tje van hoe je het aangesloten hebt. Dan kunnen we er misschien wat meer van zeggen.

Voordat ik alles ga tekenen.
Even een vraagje. Moeten de RCA en XLR links en rechts alle maal apart aan aarde via een 220k ? Dus totaal 4 stuks zeg maar.

Ik zak dat Barry in het signaal pad een 4k7 plaats waarom doet hij dit ?

[Xanadu1234]

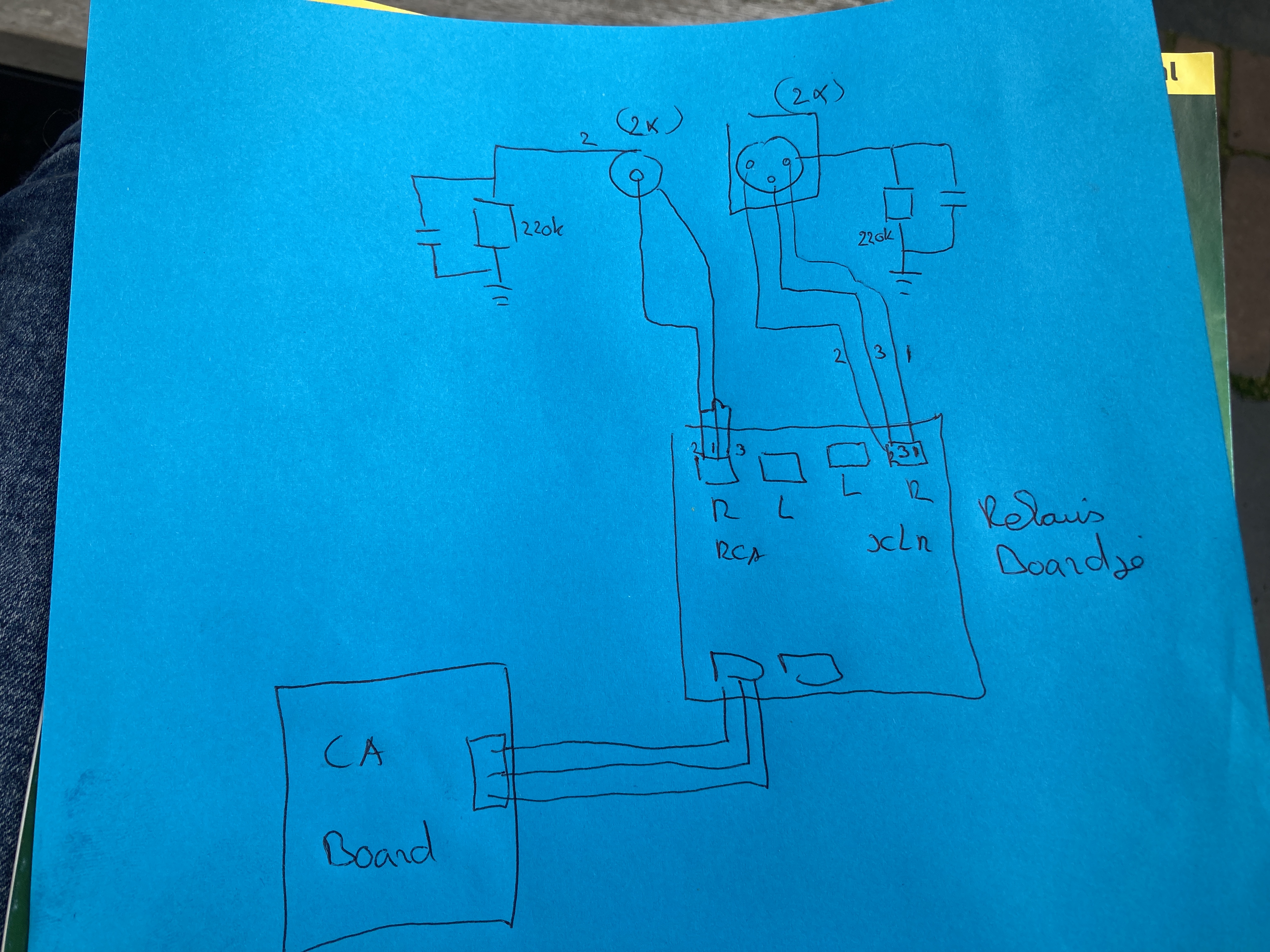

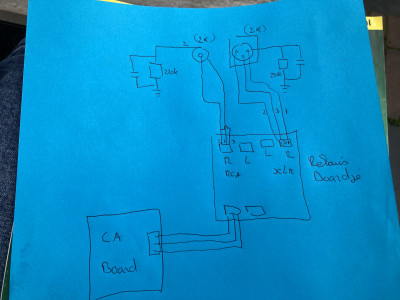

Ik heb 1 kanaal getekend eigenlijk wat ik heb gedaan is heel simpel.

Het relais boardje heb ik al eerder gedeeld. Maar als ik de keuze XLR maak gaan de desbetreffende relais het signaal door geven naar de CA boardje.

Heb alle ingangen apart aan aarde gelegd met 220k enz

Als hij schakelt het boardje en geeft deze een plofje in de luidsprekers

[Xanadu1234]

Heb verder geen weerstanden zitten in het systeem.

Het zal vast te maken hebben dat er even gelijk tijdig beide kanalen ongelijmd staan heel kort.

[Pjotr]

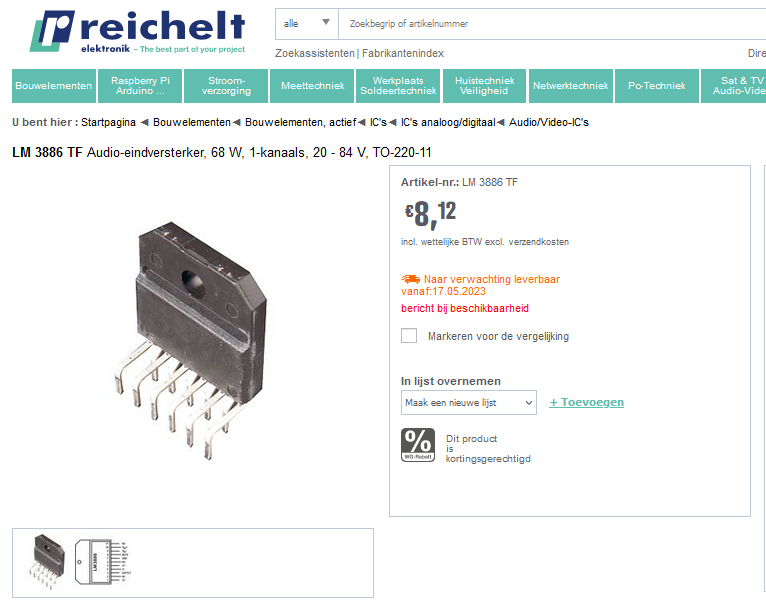

LM3886TF origineel TI Unoptanium binnenkort weer leverbaar:

https://www.reichelt.nl/nl/nl/audio-ein ... 2.html?r=1

Hopelijk gaat dit waar zijn en is het geen vergissing
