[OWC]

Alle ideeën zijn welkom.

Genoeg ideeën, maar lastig als we niet precies weten wat jij wilt lol

Maar bijvoorbeeld een twee kanaals versterker maken is vrij goed te doen.
Een mooie Fender clean kanaal met een Marshall overdrive kanaal oid.

Dan zou ik zelf wel een van de brightness schakelaars verplaatsen naar een push-pull pot.
Ik denk namelijk dat je die in de praktijk niet heel veel zal gaan gebruiken.

[democles]

Dilemma,Dilemma,,,,,

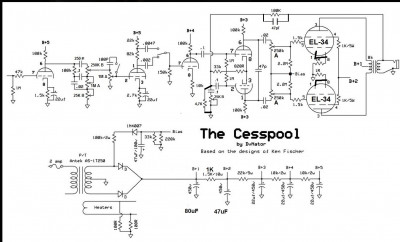

Ik denk dat ik dit gebakje eerst in elkaar ga zetten,met de Kathode volger en de Basseman tone stack.
Als de kathode volger niks brengt dan is die er snel tussenuit,dus geen extra schakelaar er tussen,wat volgens mij een redelijke knal geeft zou je dat doen. De long tail fase draaier heeft ook wat andere weerstand bezetting als het origineel,misschien ook wat om te expiri. etc.


Later is er meer ruimte om wat te ontwerpen naar specifiek klank. .

Doe eerst een vergelijk tussen versterker 1 en deze,dan krijg ik een beter idee voor versterker 3.

VERSTERKER 3 ?? YEP.............

Verder zijn er nog een hoop dingen die ik eerst wil uittesten met een mede gitarist,zodat ik niet hoef te spelen en aan de knoppen te draaien of reverb en andere gebakjes er tussen te zetten.

Voor het uiteindelijke geluid heb ik wel een idee,maar dat kan snel veranderen
Dus eerst maar iets wat ik leuk vind ,verder bouwen.

Een mooie Fender clean kanaal met een Marshall overdrive kanaal oid.

[democles]

Misschien zoiets.
Met een extra Fender kanaal
Send/return
master volume
Doorlusbaar bij de ingangen

[democles]

Even verder,ik kan de soldeerbout al ruiken,maar eerst nog wat kleine dingen te doen.

[OWC]

Ik zat laatst nog naar een Laney VC30 te kijken (de oudere variant zonder de extra tone knop).
Ik denk persoonlijk dat zoiets met een 6V6 wel mooi is hier
Dat komt aardig dicht bij in de buurt van dit alles.

Dat gezegd hebbende, en waarschijnlijk is het nogal vloeken in de kerk, maar tegenwoordig is een combinatie met een cleane buizengitaarversterker met een zooi effect-pedalen/modelling-DSP-effect wel een zeer mooie combinatie.

Op die manier kun je namelijk alsnog mooie clean sound hebben van de buizen, maar daarnaast ze ook op hun staart trappen met wat extra's.

Overigens is het eventueel ook wel handig om een power attentuator erin te zetten

[democles]

Overigens is het eventueel ook wel handig om een power attentuator erin te zetten

Heb je daar een voorbeeld van,de dingen die ik tegen kom zijn erg aan de prijs voor een aantal power weerstanden.

[OWC]

Heb je daar een voorbeeld van,de dingen die ik tegen kom zijn erg aan de prijs voor een aantal power weerstanden.

Gewoon zelf een paar power weerstanden gebruiken? (L-PAD)

Zoveel keuzes hebben we ook niet nog en het vermogen is ook vrij laag (15-20W met PP 6V6)
SPL vs vermogen gaat met een 10log, dus helft in vermogen = 3dB minder, wat amper hoorbaar is.

Dus je komt al tamelijk ver met bv iets van 3-4 opties.
0dB (geen verzwakking), -6dB, -12dB, -18dB en -24dB

Of als het heel simpel moet, kies je bv twee opties.

Wel moet de impedantie uiteraard gelijk blijven voor een buizenversterker, maar dat is wel te doen.

Misschien werkt zo'n standaard L-pad regelaar ook wel, heb eigenlijk nooit naar gekeken.

[democles]

Bij een standaard Lpad zijn de wattages vaak laag.

[democles]

Laney VC30 is leuk,maar doet me denken aan mijn eerste gitaarbak.
Een National 10W als voorversterker met een 2N3055 eindbak er achter.
Tja, je had niet veel te besteden als gitarist in je plaatselijk bandje,maar je maakte er wat van,,de hele bieb leeggelezen om
wat te kunnen maken.
M.a.w. de Laney kan wel wat smoother,minder in your fase.
Ach ik lul maar wat,soms is het 1 en soms het ander.
Wat ik nu op YTube hoor vindt mijn kat niet leuk,ze is nu bezig een gat in mijn oor te knagen.

[OWC]

Laney VC30 is leuk,maar doet me denken aan mijn eerste gitaarbak.

Dan kijk je naar de verkeerde filmpjes hoor lol
Dat is dan echt hoe mensen ermee omgaan.
Als je gewoon naar het schema kijkt, is er niks mis mee.
Een Celestion Seventy 80 is ook prima.

Wat betreft L-Pads, genoeg keuze toch?
- Visaton LC 57
- Monacor LP-100-8
- Monacor AT-52H
- Monacor LP-200-8
- etc
- etc

kan nog wel even doorgaan

[democles]

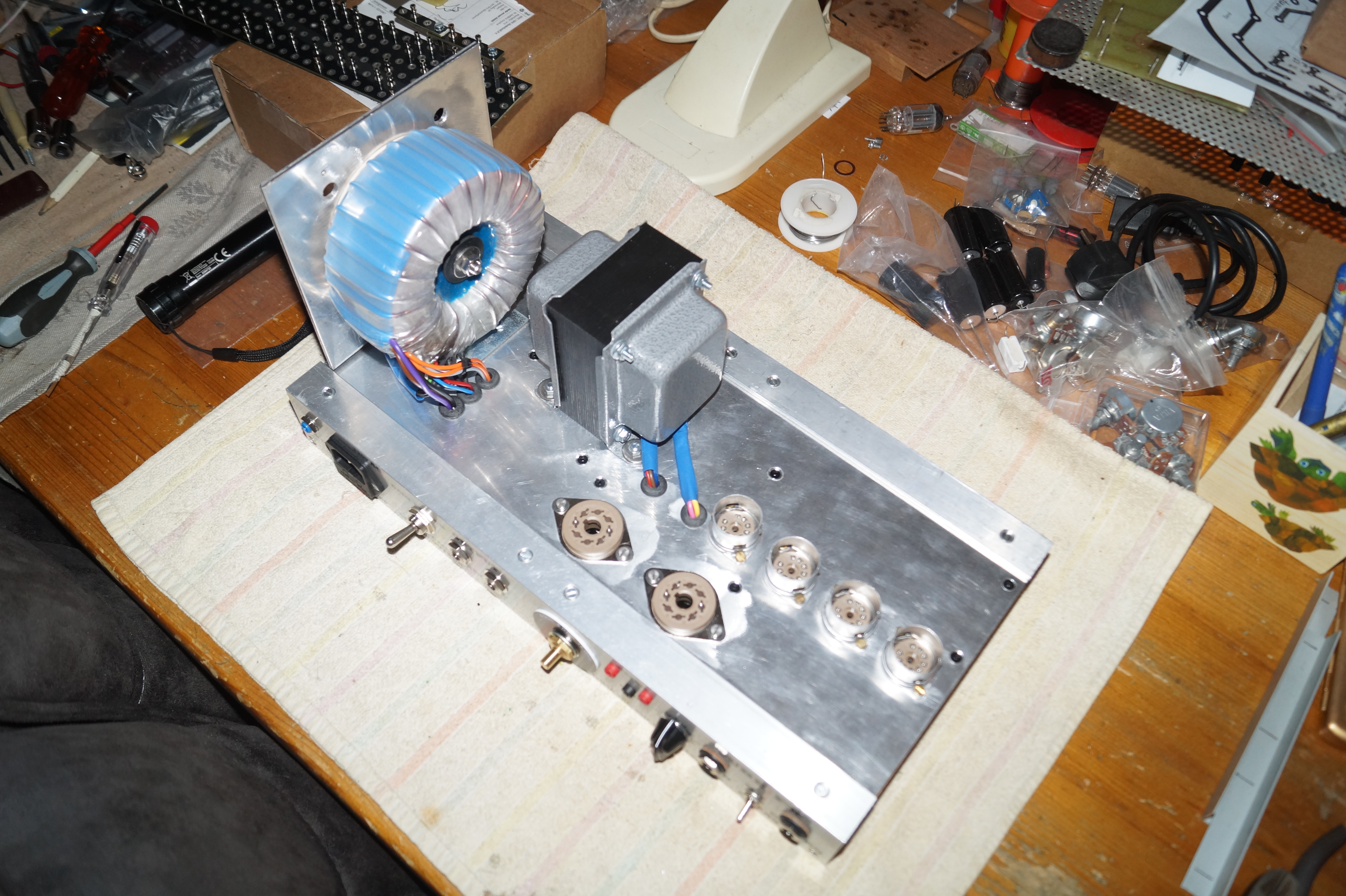

Vandaag de voeding trafo er op gezet.

[democles]

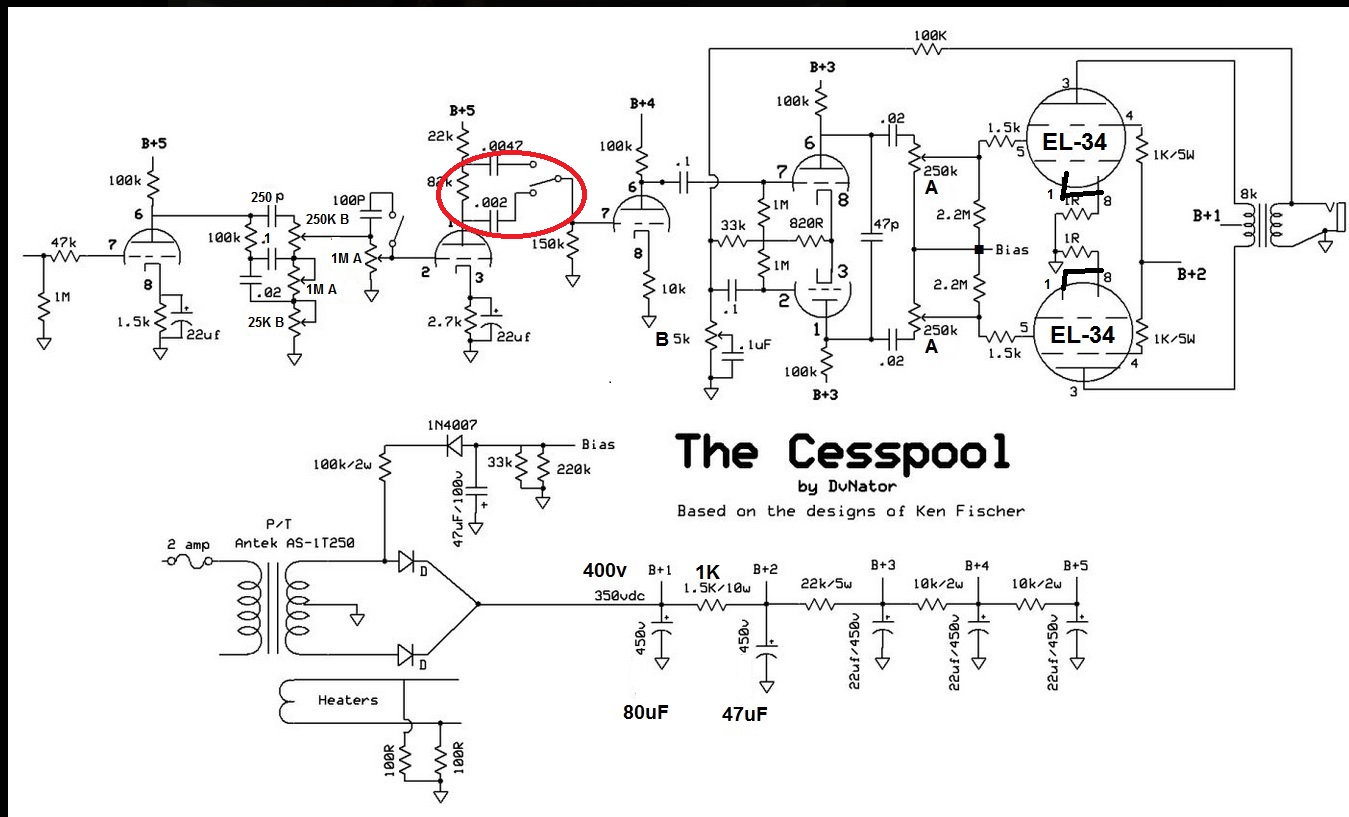

Had nog een vraagje.
De stereo 250K potmeter voor de master volume na de fase trap,meet 241K en 257K,dus geen 250K.
Als bypass is er een 2,2M weerstand over de loper van de pot gezet met 2 functies.
1: de eindbuis toch van negatieve bias te voorzien als de loper hapert
2: de 2,2M vormt samen met de 250K pot,220K,wat de gridleak weerstandswaarde is voor de EL34 eindbuis.

Moet ik nu de bypass weerstanden aanpassen zodat het parallel 220K geeft of kan ik het zo laten met de 2,2M weerstanden?

[b_force]

Moet ik nu de bypass weerstanden aanpassen zodat het parallel 220K geeft of kan ik het zo laten met de 2,2M weerstanden?

Het schema mist een connectie bolletje, die 2M2 weerstanden staan nmlk parallel aan de potmeters.

Elke buis heeft wel grid weerstand nodig, met daarbij een maximale waarde.
Voor de EL34 is dat ongeveer 500K in fixed-bias mode.
Dat gezegd hebbende, is het niet extreem kritisch.

Aangezien het in dit geval om een soort van worst-case scenario gaat, zou ik er niet heel moeilijk over doen.

[democles]

Bedankt.
Kon even niet meer achter de computer zitten de laatste weken,verkrampte spieren in de linker schouder.
Het gaat vandaag een beetje kwa pijn,dan maar enkele foto,s van de laatste ontwikkelingen maken en op het toppic zetten.
Schakelaars voor de 230v en standby bedraad,het hoogspanning gedeelte voor de eindtrap bedraad en het gloei gedeelte opgetuigd.
Besloten om 4x 12AX7 buizen te gebruiken in de voortrap en voor de FX buis geen 6N2P te gebruiken wat alleen maar verwarring geeft bij buizen wissel.

[Henkjan]

ziet er weer puik uit zo

,verkrampte spieren in de linker schouder

sterkte er mee Demo

[democles]

Bedankt HJ.
Medicatie hielp geen ruk!
Smeer nu een aantal dagen met ouderwetse Witte Olien ,paarden middel,en dat helpt!

Even verder.

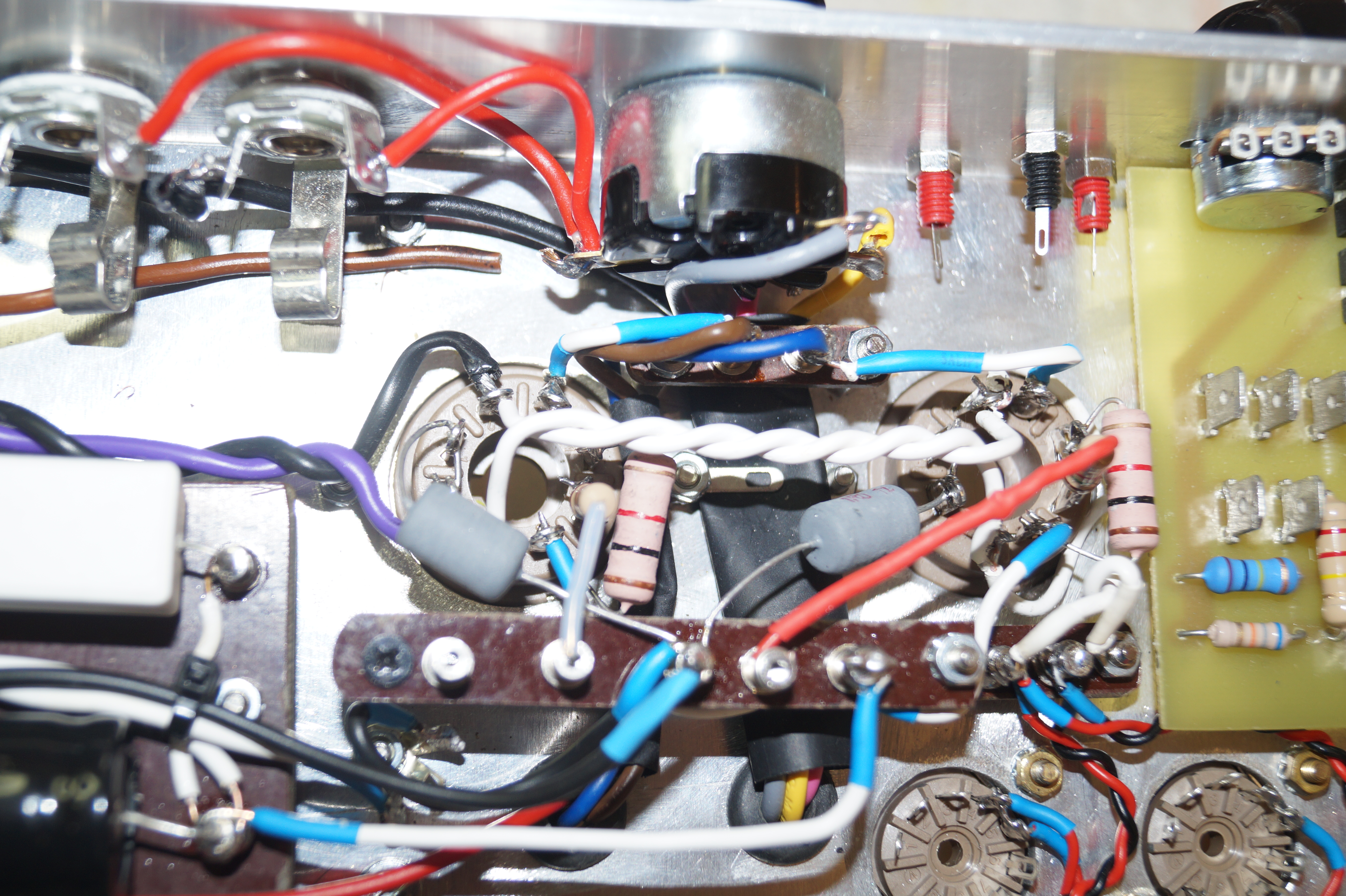

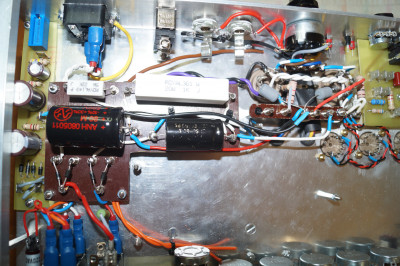

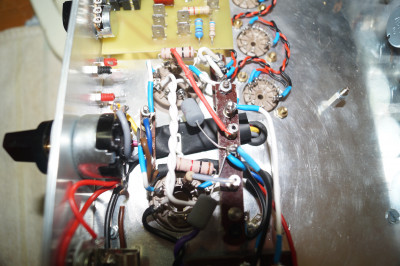

De eindtrap gesoldeerd.
Was wel een beetje denkwerk om alles er in te krijgen op een relatieve kleine ruimte,maar gelukt en je kunt er ook nog redelijk bij met het soldeer ijzer.
De positieve kant van de negatieve biasprint verbonden met de kathode meetweerstanden en van daaruit naar het chassis HS massa punt.
Die 5W 1K weerstanden zijn de tweede schermrooster weerstanden.
Ik heb ze verbonden aan pootje 6,waar niets van de buis aan zit,vanwaar de HS er aan gesoldeerd is.
Omdat ik hier EL34 buizen ga gebruiken is pootje 1 (het derde schermrooster) met 8 (kathode) doorverbonden.
Bij andere buizen is dat derde rooster vaak intern doorverbonden.

[democles]

iSTIE AL KLAAR?

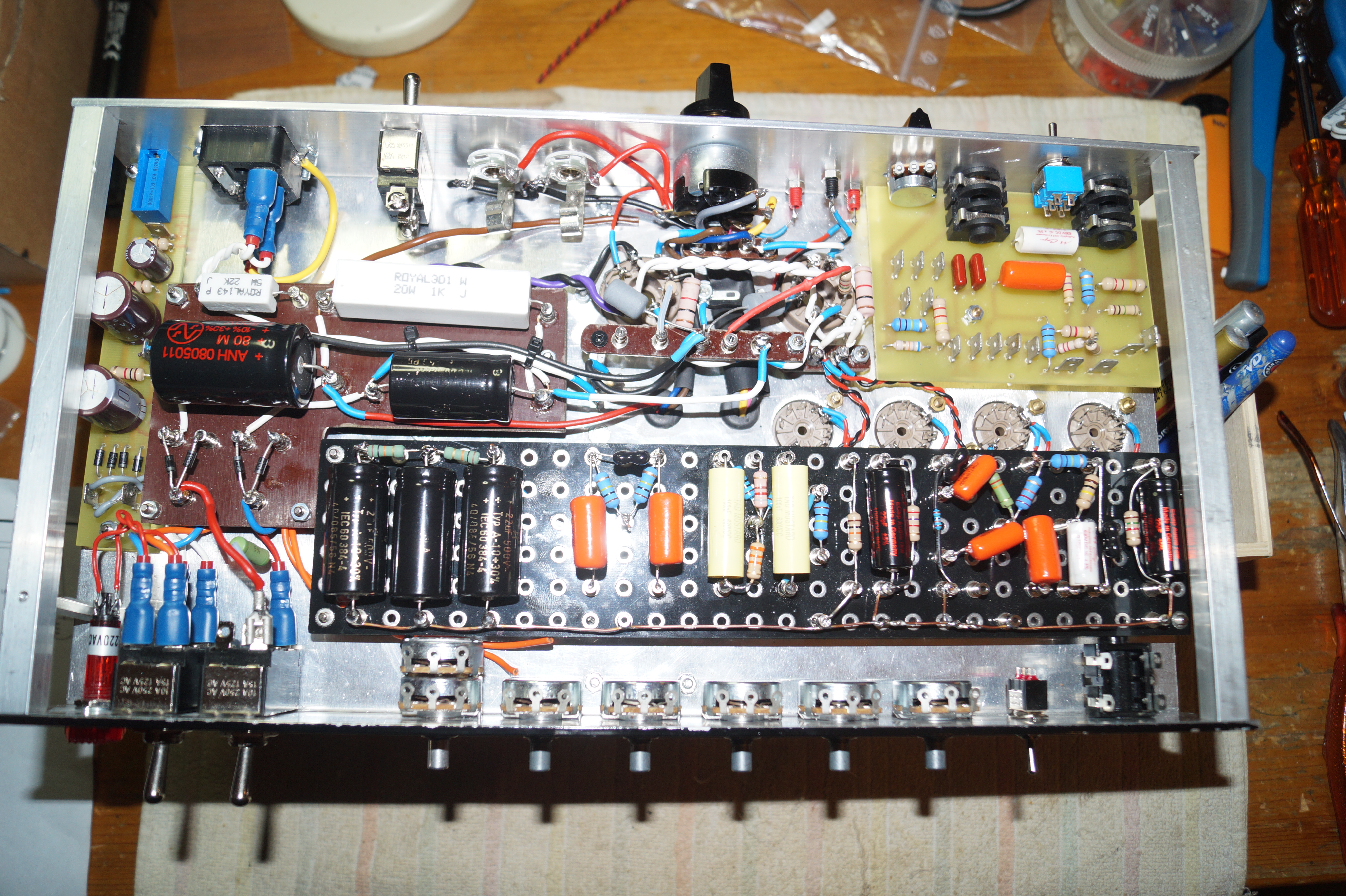

Nee,maar wel weer wat gedaan

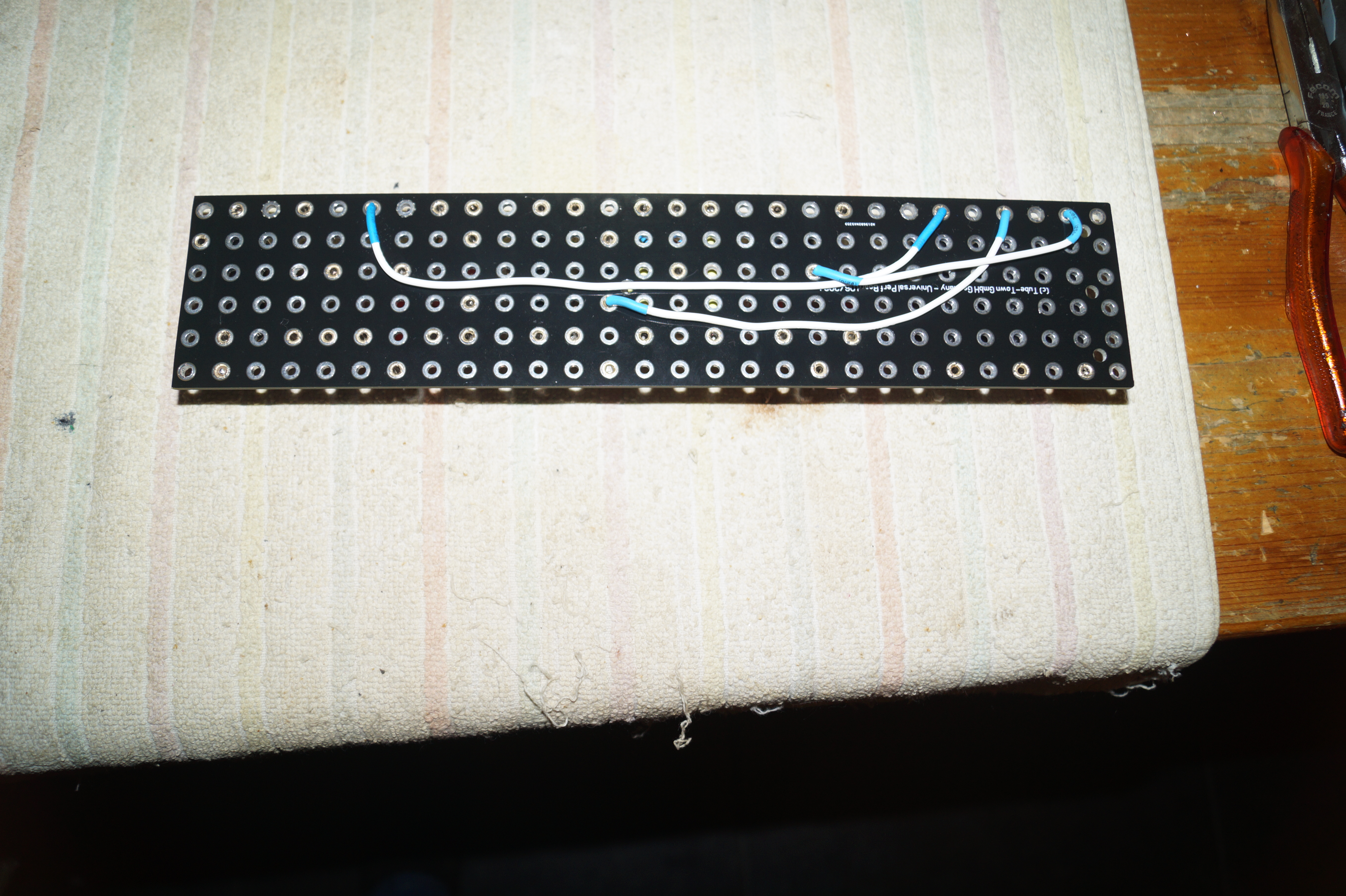

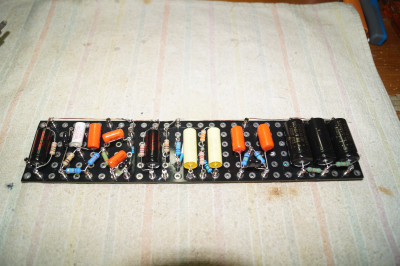

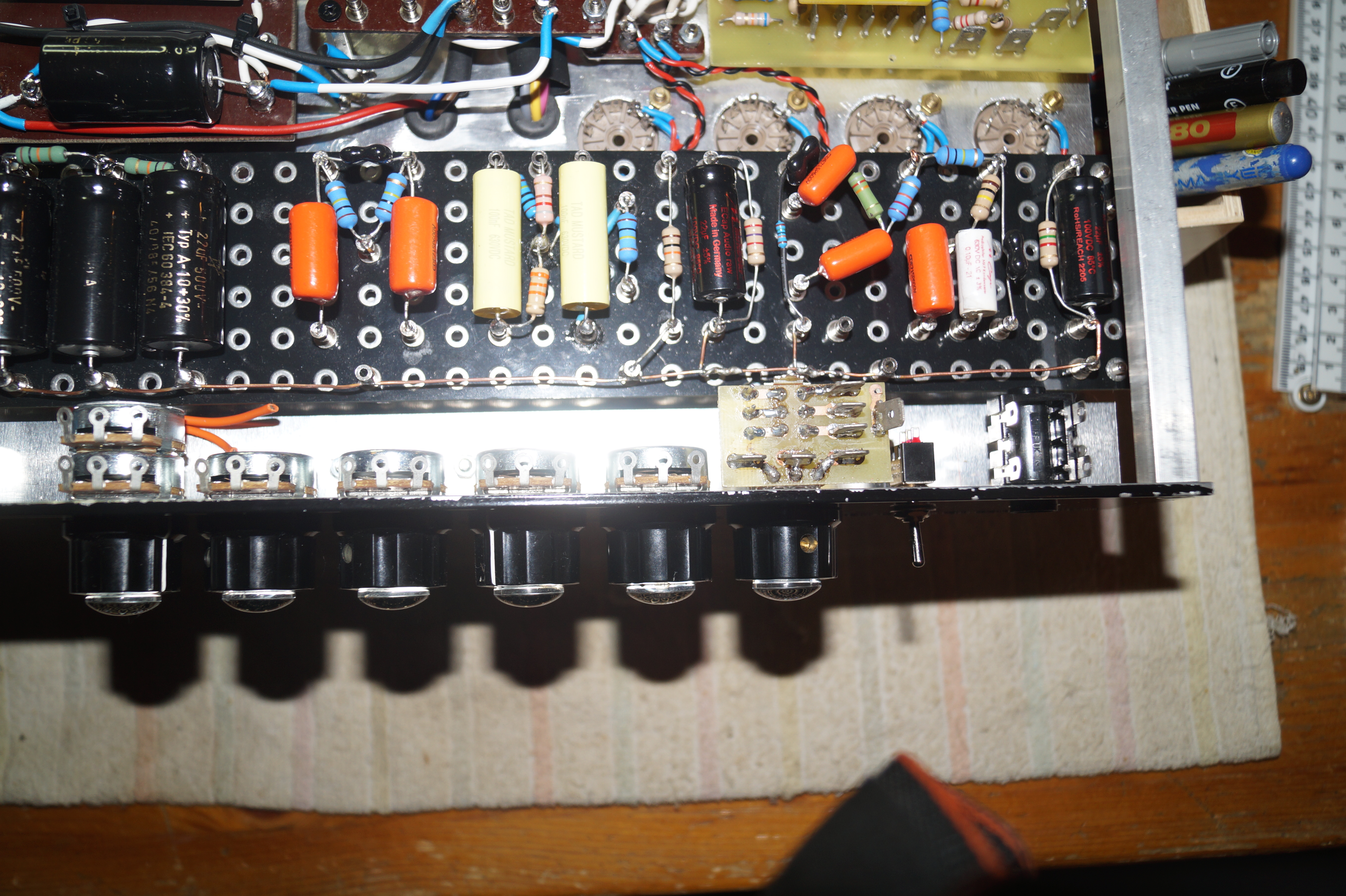

Het turrent bordje bestukt.
Het was al weer enkele weken geleden dat ik de turrent,s er in had gemept.
En dan op zoek naar mijn tekening zo maar verdwenen!!!!!
Dan er een uurtje tegenaan gekeken,het moet logisch opgezet zijn
UIteindelijk met wat passen en meten kwam het goed

De achterkant met de HV leidingen.

Volle bak!

[Pjotr]

Is toch een kwestie van even puzzelen op ruitjespapier? Deed ik i.i.g. wel met gaatjesboard; Eerst op mm papier uitpuzzelen. Scheelde toch wel veel tijd. Netjes weer geworden zo!

[democles]

Thanks..

Wilde eigenlijk nog wat toevoegen,maar waar?

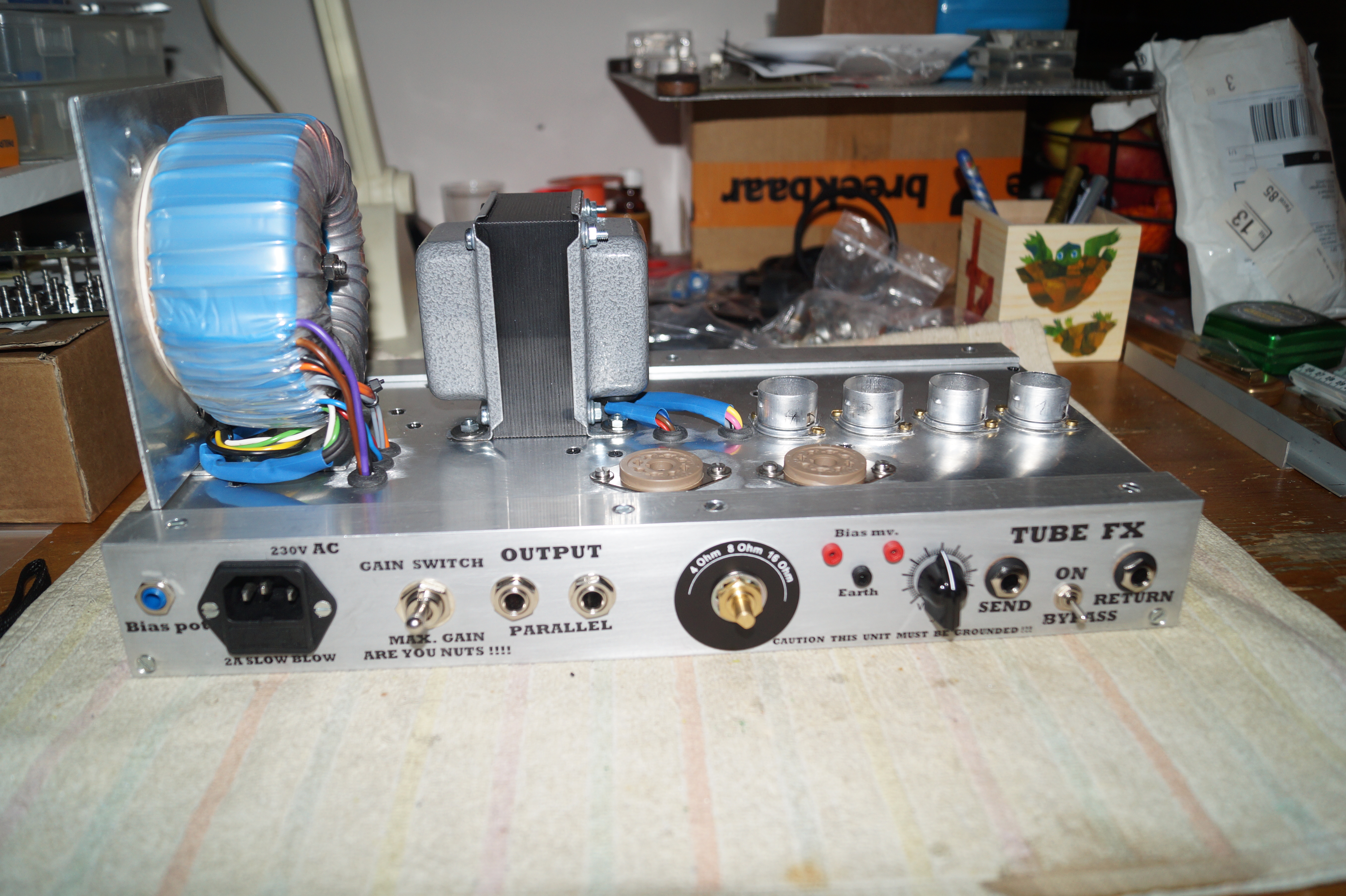

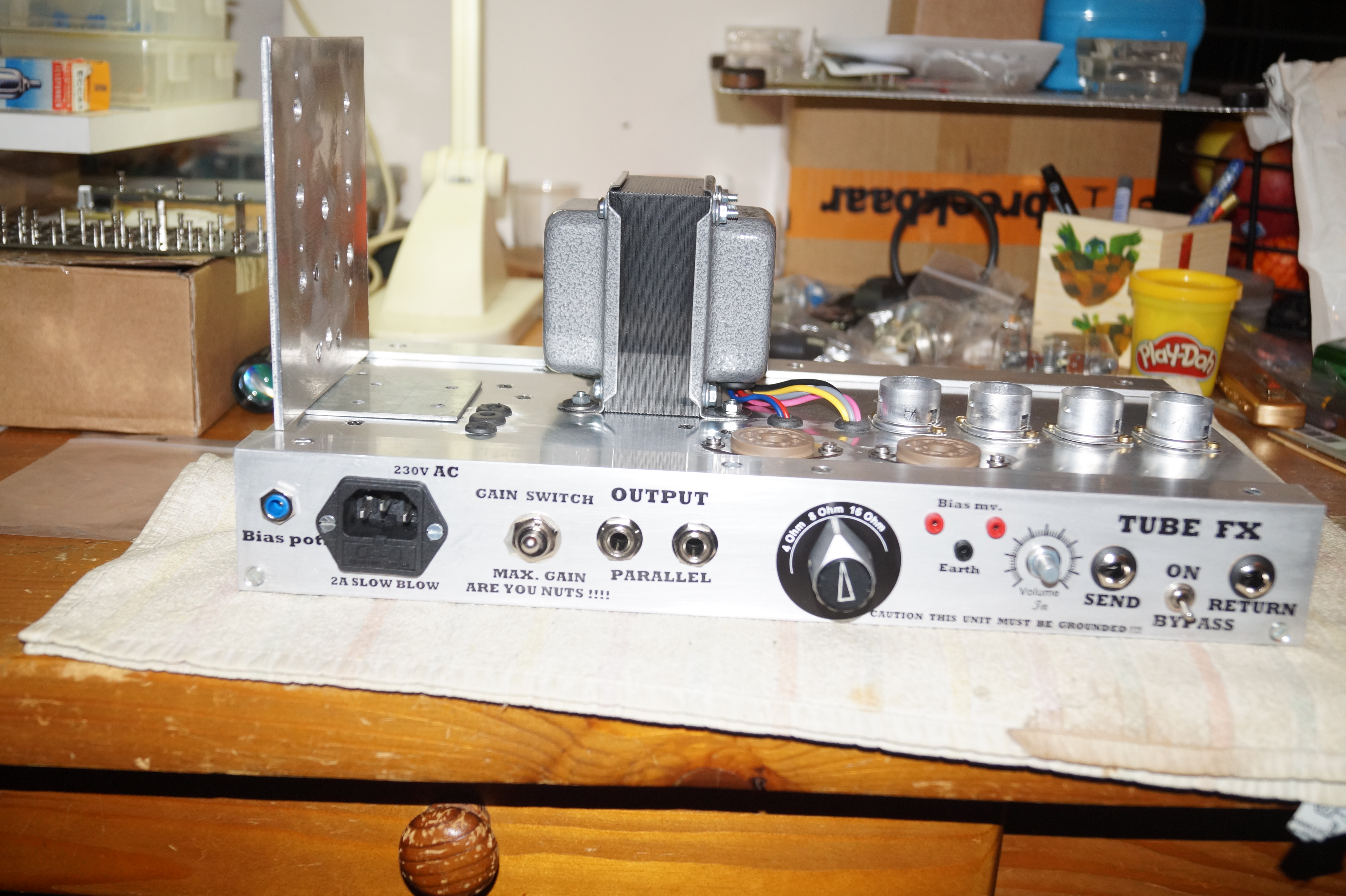

De Gain schakelaar zit achterop het chassis.

Het is nogal een afstand aan bedrading van de schakelaar naar het bordje.

Als ik dat eens via een relais zou doen dan wordt de bedrading een stuk korter.
Op de trafo zit nog een ongebruikte 15V 1A .
Gelijkrichter en relais kunnen bovenop het chassis ter hoogte van de aansluitingen,het worden dan hele korte verbindingen.

[b_force]

Push-pull potmeter misschien?

[democles]

Ja was leuk geweest,alleen zit de schakelaar er al in op het achter paneel.
De volume pot zit wel dicht bij de schakelpunten op het turrent bordje.

[democles]

We doen het zo.........

Het gat op het achterpaneel gedicht met een afdicht rubber en de gain schakelaar verwijderd.
De potmeters op het front zijn 24mm van Alpha en hebben een 6,3mm as.

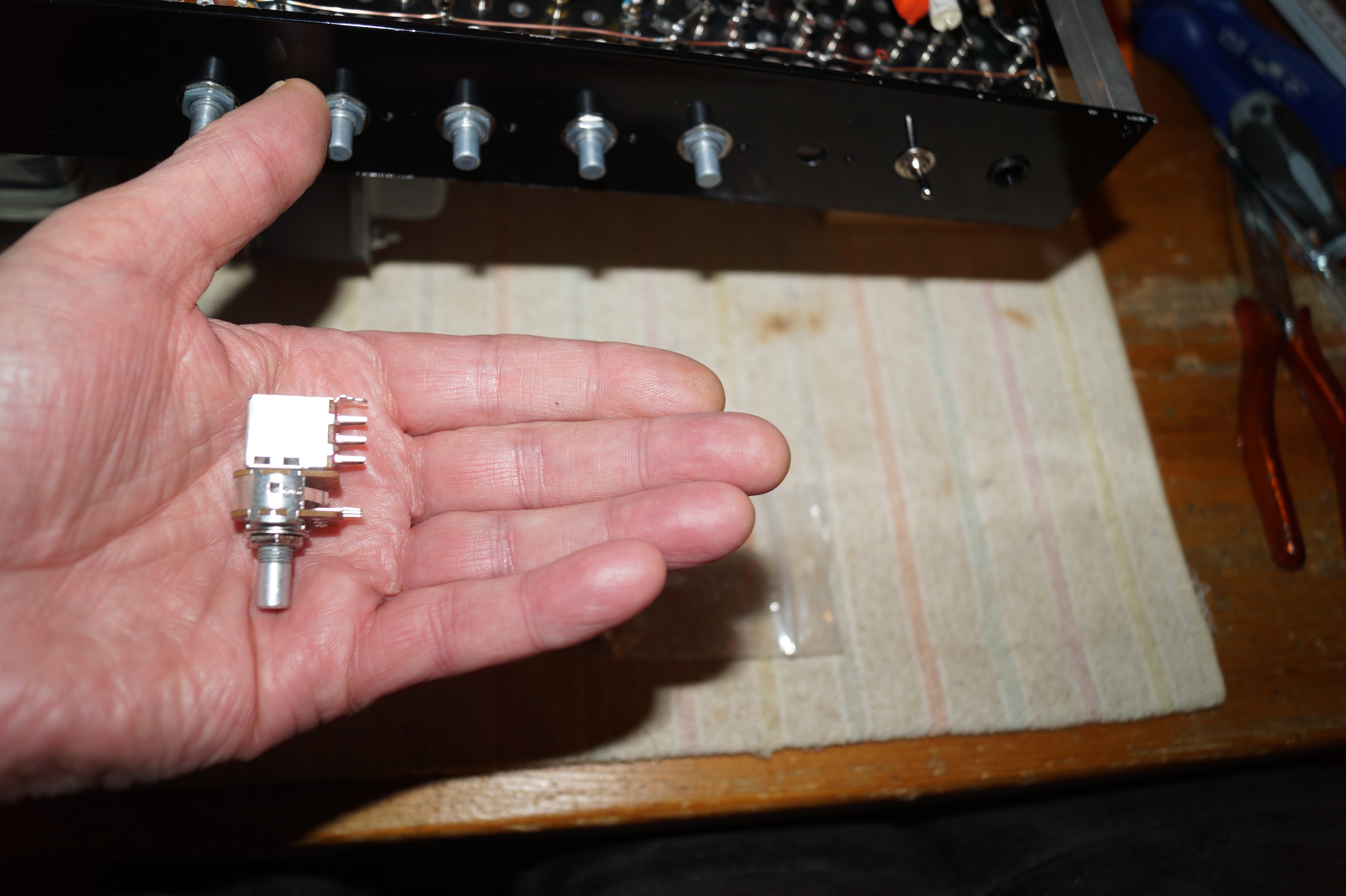

Wat ik kon vinden was een Push pul pot Alpha van 16mm met dezelfde 6,3mm as als de rest.
Het doorvoer gat is dan 7mm i.p.v. 8mm bij de 24 mm pots.
Het scheelt niet veel,vast plakken en schroeven is waarschijnlijk voldoende om op dezelfde afstanden te komen als de rest van de pots.

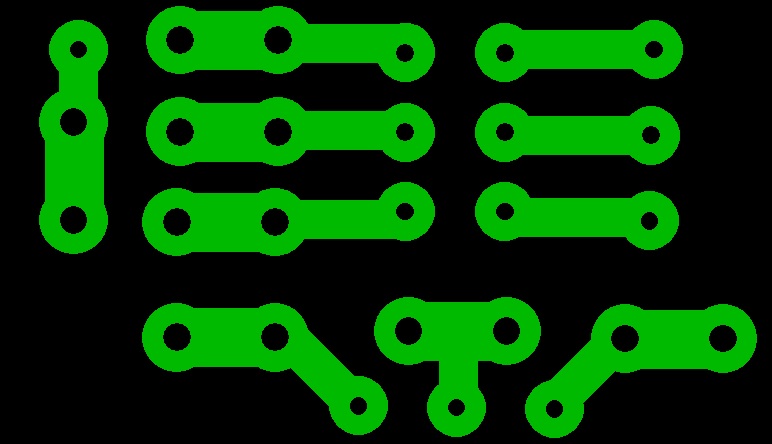

Alleen nog een printje maken voor de aansluitingen,dan gaat dit passen.

[democles]

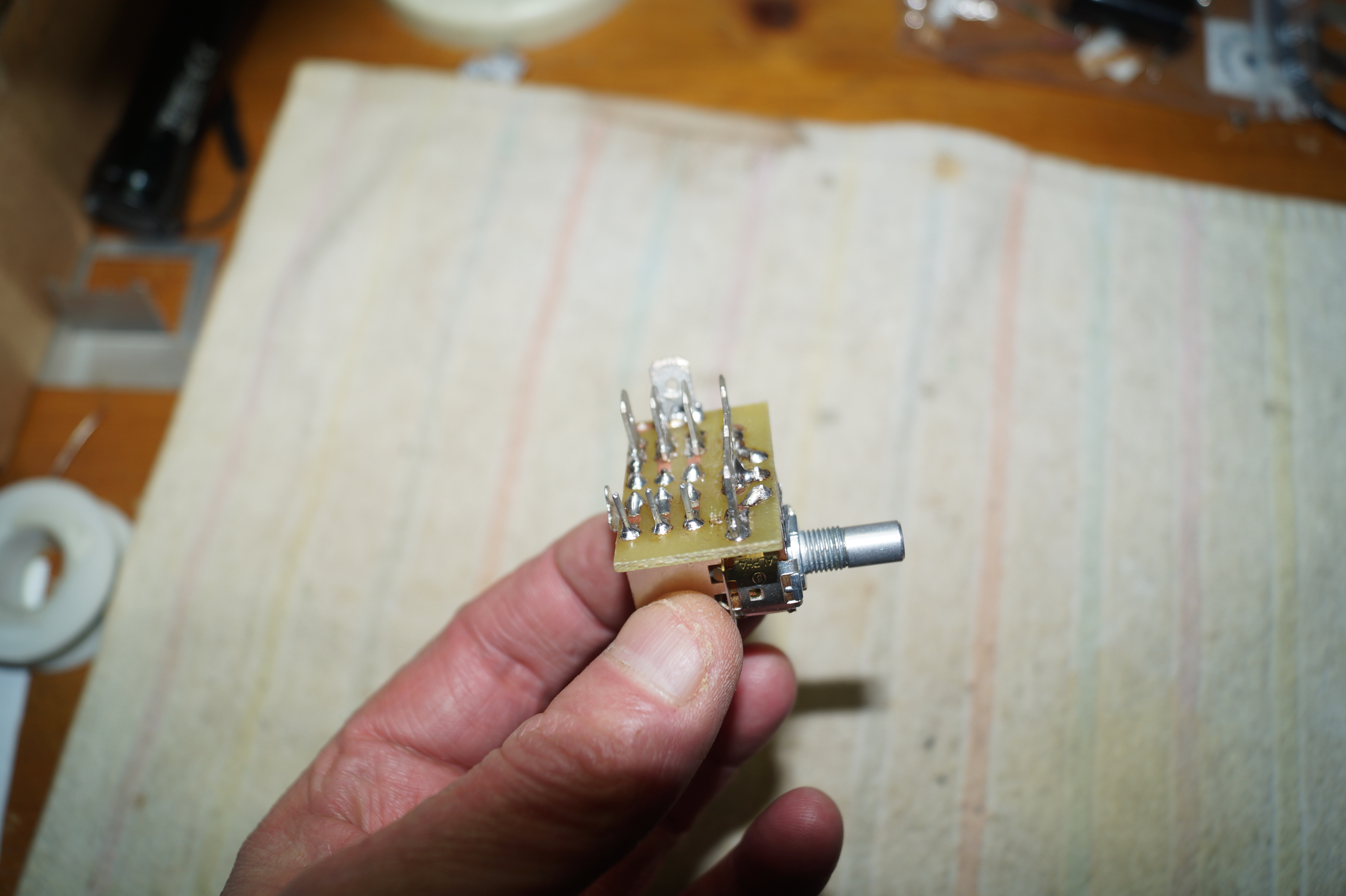

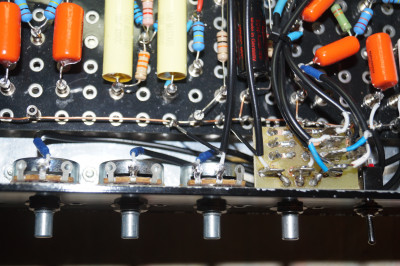

Printje gefabriceerd en de volume pot er in gezet.
Was eigenlijk het tweede printje,de boel moest in spiegelbeeld kwam ik te laat achter

[democles]

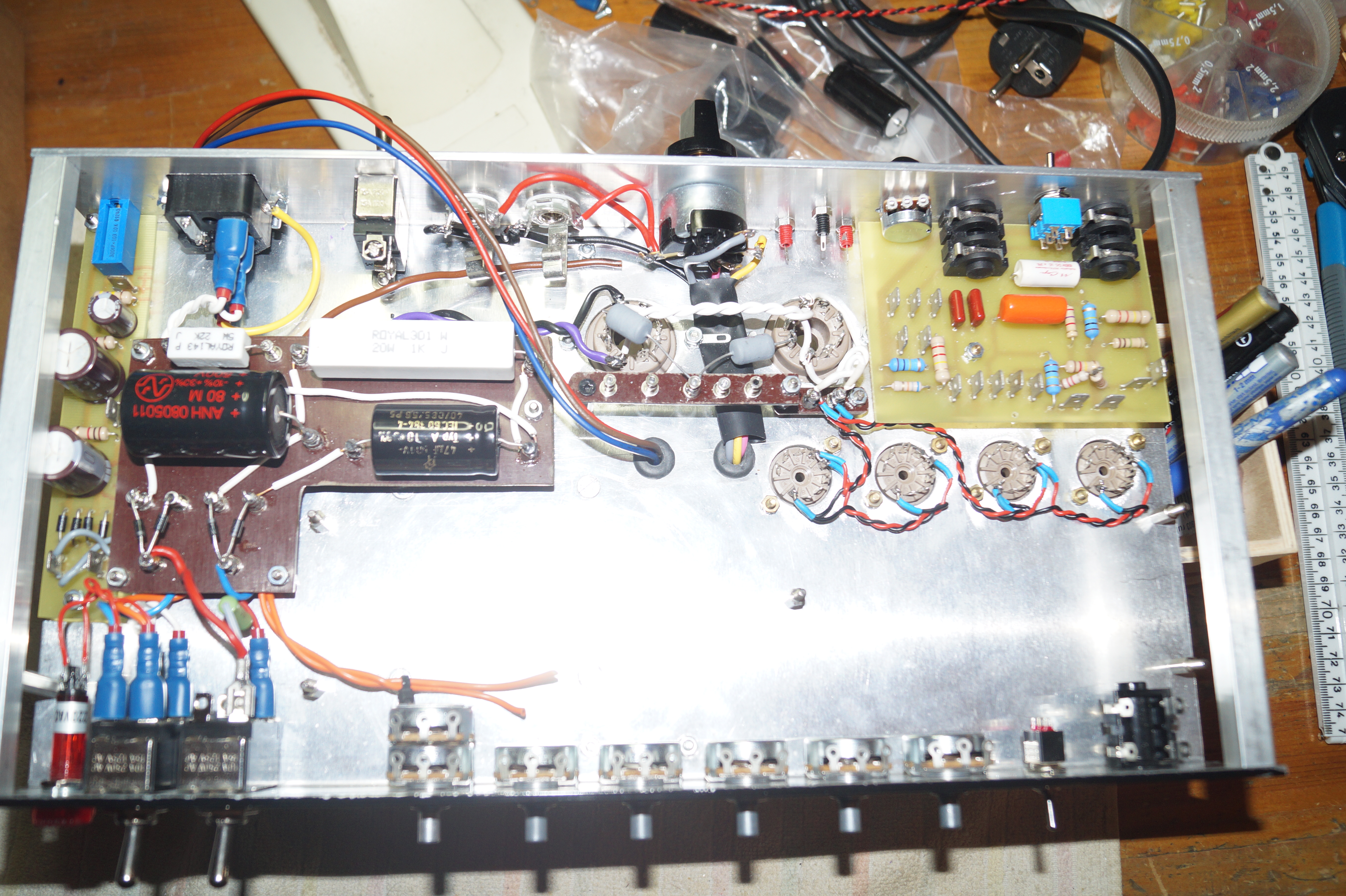

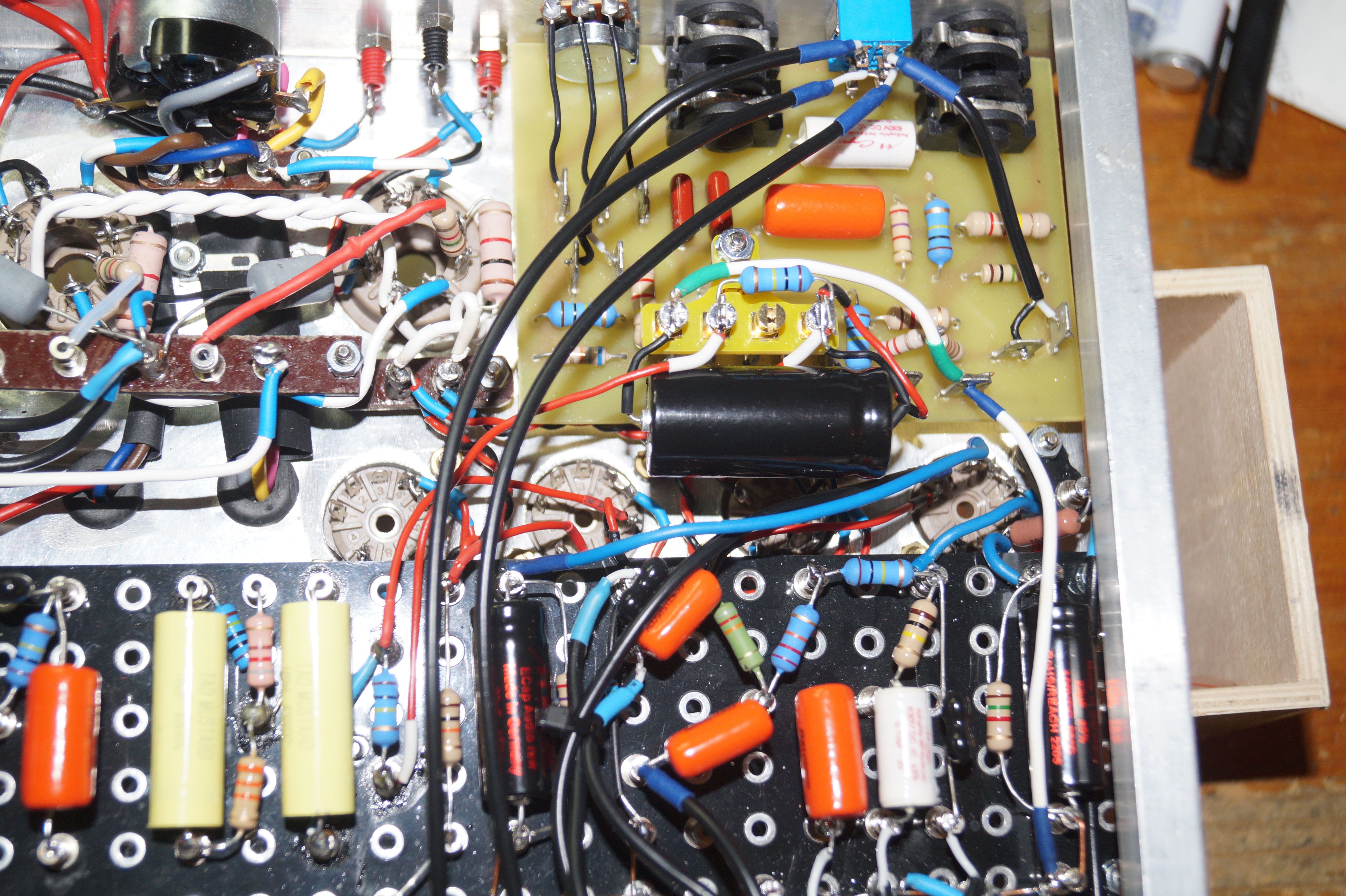

Even verder,

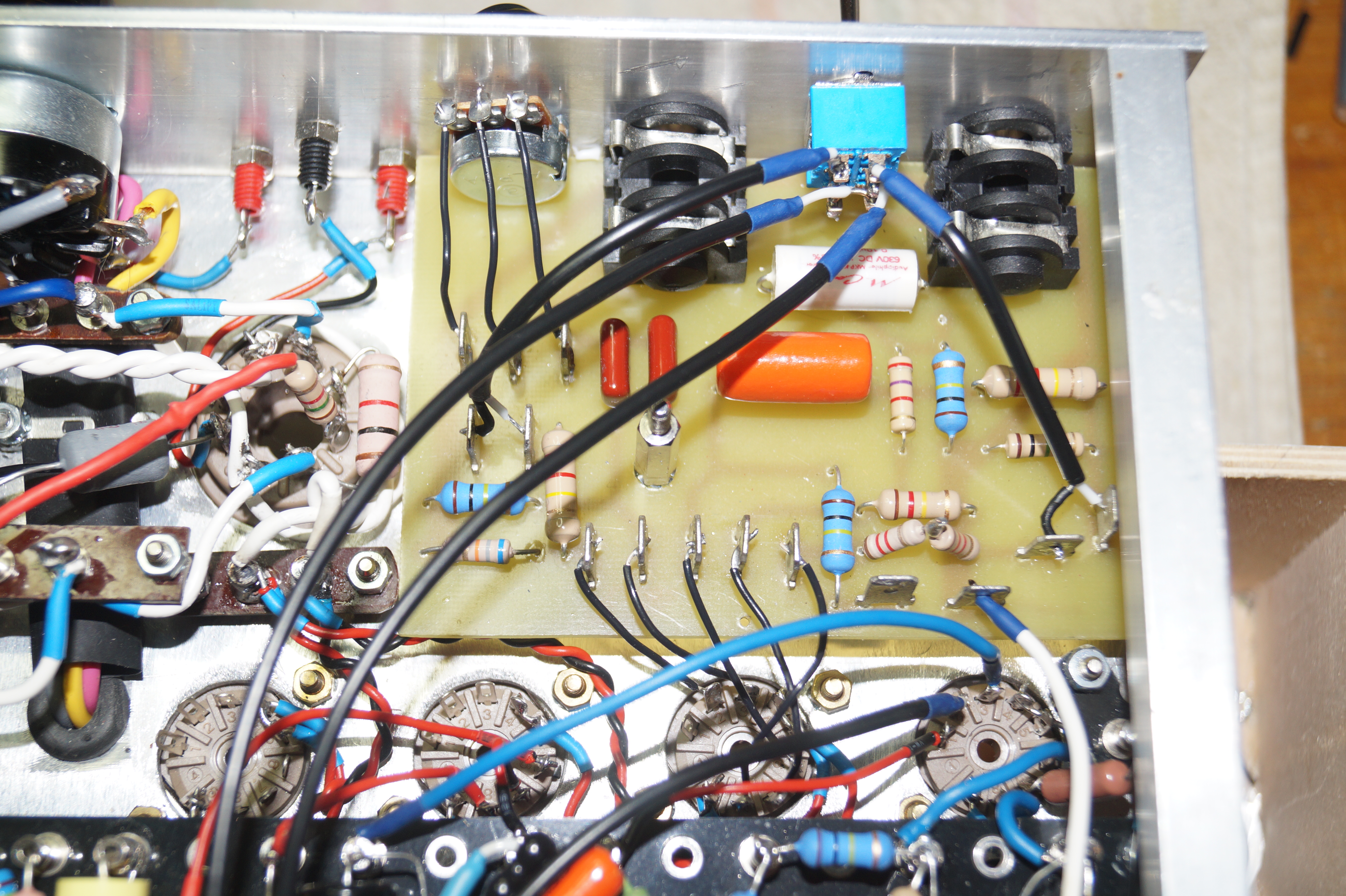

Het FX gebeuren (SEND/RETURN) er in gezet.
En nog wat andere kleine dingen.
Op naar de bedrading van de potmeters en de Fase draaier buis.

[democles]

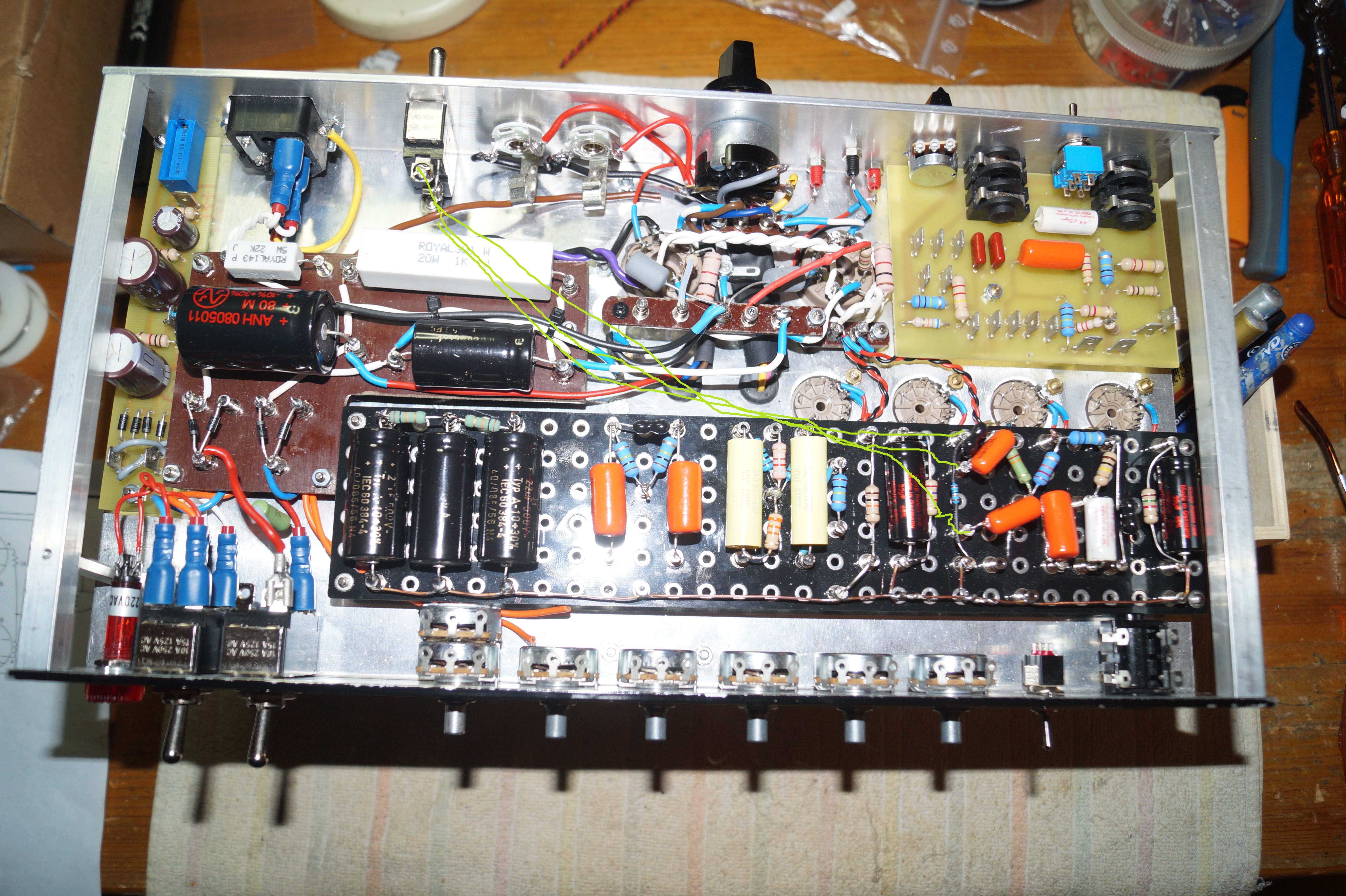

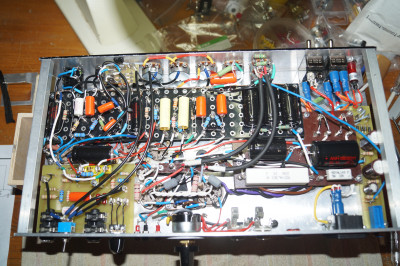

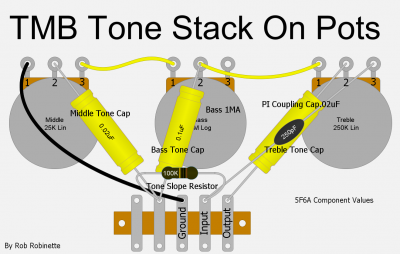

Alle draadjes van de potmeters zitten er aan.

Ik had de presence schakeling veranderd van een 5K pot naar een Marshall schakeling.
En wel hierom.

Earlier Marshall amps had a 5k Presence Pot with no Presence Resistor in parallel. The Presence Pot was changed to 22k and a parallel 4.7k Presence Resistor was added to eliminate pot scratchiness due to DC voltage across the pot. In the new circuit the Presence Cap blocks DC and keeps it off the pot. The 4.7k Presence Resistor also backs up the Presence Pot in that if the pot fails the amp will continue to function. In the old circuit if the pot fails the amplifier will completely cease to function.

Alle buisvoeten zijn nu bedraad.

Nog een 47pF toegevoegd over de 100K feetback weerstand.

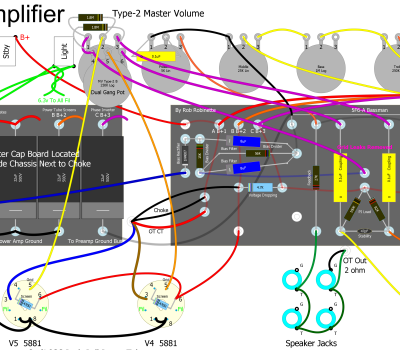

De post PI (phase inverter buis) master volume pot was nog een dingetje.

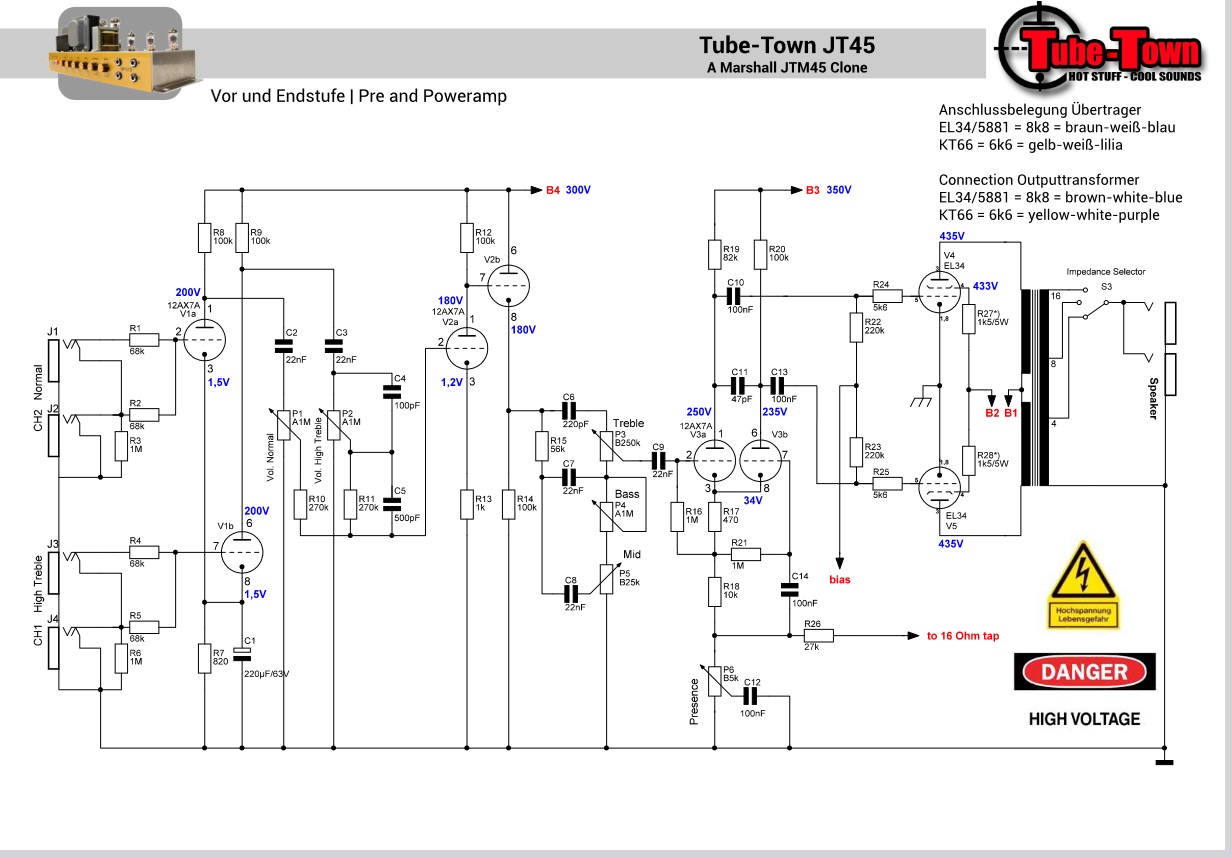

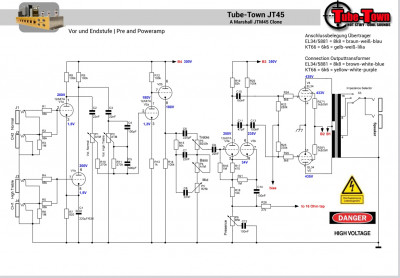

Gelukkig had ik een duidelijke tekening gevonden

De afscherming van de master volume bedrading naar de eindbuizen is verbonden met de negatieve bias spanning en dus niet aan aarde.
Had iets te maken met common mode zag ik in een filmpje op het net.
Vanaf 18.40

Morgen alles nalopen.
