GU-50 versterker,volgens democles

[democles]

Ring,ring!!??

Hee,de uitgangstrafo,s zijn er.................

Op twee kleine smoorspoelen na en een trafo voor de 12v gloei, is all het koperwerk binnen .

[erikdebest]

Hi Democles,

jij ook aan de Toroidy's Ik heb ook een setje gekocht, van de 8k PP. Welke heb jij? Ik ben benieuwd naar je resultaten, met hun smoorspoelen was ik minder tevreden (of ik was dom...)
http://www.diyaudio.com/forums/tubes-va ... roidy.html

Groet, Erik

[democles]

De 6,6K PP.

Dat van die smoorspoelen las ik ook ,had er ook 1 mee besteld en dus ook niet de kleine lettertjes gelezen,na ja, shit happend.

Toen bij Tube Town de dikke Hammond smoorspoel gevonden voor 1/2 geld,zaten wat krasjes op

Dus bedankt voor je artikel op DA,anders had ik hem er zo in gezet

[erikdebest]

Hi Democles,

Ik vond het wel goed dat de meneer van Toroidy zn website (snel) heeft aangepast, maar het blijft een vreemd verhaal

Ik heb de 8k gekocht met oog op dit GU50 projekt, want mijn luidsprekers zijn circa 6-7 ohm, dus zou ik op ongeveer 5.5-6.5k primair komen.

Betreft chokes zat ik te kijken naar de 158SA van Hammond (1H, 240mA, 40RDC), kosten 9 euro bij Mouser. Aangezien ik in Zwitserland woon is het altijd weer een probleem met verzenden en BTW, maar Mouser is dan prima - en de 158SA is daar goed geprijsd (andere Hammond trafos zijn er stukken duurder in vergelijking met bv jukebox revival).

succes met de bouw!
Erik

[democles]

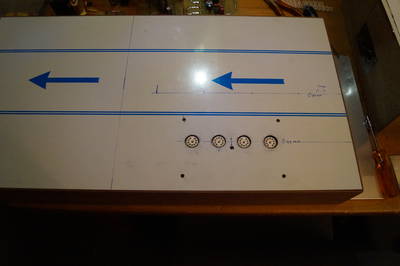

Even bezig geweest met de fasetrap te plaatsen,meten en plaatponzen.

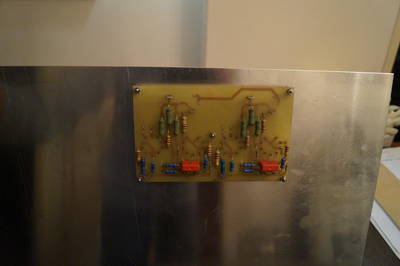

De print via 1cm afstandhouders aan de bovenplaat geschroefd.

Verder is het wachten op wat plaatwerk,en een pons van 38mm voor de gaten van de GU buisvoeten.

[democles]

Accessoires,ja ,,bling,bling,,.........

Om de bias spanningen van de 4, GU-50 buizen te meten,wilde ik het eens anders doen,dan de gebruikelijke meetbusjes.

Een voltmeter inbouwen en omschakelbaar maken met een meerstanden schakelaar.

Het metertje (1 tot 4v) kwam vandaag binnen,dus maar even getest met een oude batterij en een 12v voeding voor de display verlichting.

Het werkt

[Ah!buis]

Het meten van de spanning heeft geen zin, het gaat om de stroom.En die volgt uit de spanning over de kathode-weestand.
Gaat om waardes rond de 1/2V, geen 12V !
Anne

[democles]

Nee die 12v is voor de meter zelf

De aflezing is 0-4v.

40mA per buis is dan 0,4v gemeten over de 10 ohm kathode weerstand.

[Barry2001]

Niet handig Demo, 0 tot 4V. De ruststroom kan best hoger zijn dan 40mA, en iets hoger geeft ook niet, maar als 'ie bv 90mA is wil je wel weten dat dit te hoog is. Waarom neem je geen meter met een groter bereik? Dan is het niet alleen blingbling maar heeft het ook praktisch nut.. 0 tot 10V ofzo, die zijn er toch ook wel? Of heeft de meter wel een groter bereik?

[democles]

100mA zou dan 1v zijn over de 10 ohm kathode weerstand geen punt dus,afgezien dat 100mA te veel van het goede is.........

Meet niet continu,maar in rust. (en wordt uitschakelbaar,storen de blauwe leds niet bij de buizen gloei)

Trouwens dit is hem: http://www.ebay.de/itm/281684509628

[Barry2001]

Je gebruikt natuurlijk het 0 tot 1V bereik bij 10 Ohm kathodeweerstand. Ik zit er een 0 naast, neem me niet kwalijk, heb niets gezegd Je moet dan wel bedenken dat je aflezing nog door 10 moet worden gedeeld. Heb zelf op 3 digits ervoor gekozen alleen de laatste 2 digits weer te geven, zodat de aflezing direct de waarde in mA is.

Stroom meet je in rust uiteraard, heb 'm ook uitschakelbaar gemaakt, kan wat irritant overkomen bij continue weergave. Overigens blijft het erg stabiel bij de GU50 buisjes. In het begin wat bijstellen, daarna eigenlijk niet meer. Kan me herinneren met de KT88's, eerst JJ en daarna EH, dat het vaker moest worden bijgesteld.

[democles]

De 38mm plaatpons kwam vanavond binnen,

Heel mooi stevig ding,moet alleen eerst achter een 16mm boor aan,de grootste die ik heb is 12mm,en de bout van de pons is 16mm

[Barry2001]

Dat is wel heel groot. Heb er ooit eens 3 aangeschaft 23/27/38mm waarmee je de meeste buisvoeten kunt ponsen, rib uit den lijf, maar al regelmatig gebruikt. Hebben allemaal een 10mm bout.

16mm, krijg ik niet eens in de boorkop hier bij jou wel? Anders zo'n boor met een dunnere schacht.

[AatV]

Eerst een gat van ruim 16mm "voorponsen" met een kleinere pons!

groet,
Aat

[ray5150]

En anders een trappenboor gebruiken.
Bijvoorbeeld : https://www.ecotools.nl/hss-stappenboren/
Ideaal stukje gereedschap, ik heb er onderhand 3 verschillende bij elkaar gesprokkeld.

[Kappa7]

En anders een trappenboor gebruiken.
Bijvoorbeeld : https://www.ecotools.nl/hss-stappenboren/
Ideaal stukje gereedschap, ik heb er onderhand 3 verschillende bij elkaar gesprokkeld.

+1 top tip.
Ga je de pons ineens veel minder vaak gebruiken.

[democles]

Dank voor alle suggesties .

Had een iets steviger exemplaar genomen,ik pons ook wel door 6mm alu (2x3mm plaat op elkaar) en dat is niet echt goed voor een 10mm bout pons.

Heb een kolomboor waar 16mm wel in past.

[Barry2001]

Nee klopt, die pons met 10mm bout is tot alu 3mm max.

[Barry2001]

Hoe ga je dat omschakelen trouwens doen? Wees je ervan bewust dat er de mogelijkheid bestaat dat je de niet wenselijke situatie krijgt dat je 2 kathodes aan elkaar hangt als je van buis 1 naar buis 2 schakelt. Zeker als je een make-before-break type schakelaar gebruikt.

[democles]

Daar heb je wel een punt.!!!
Zal even de meter er aan hangen om te testen.

heb deze http://www.eoo-bv.nl/index.php?_a=viewP ... uctId=9318

Gemeten en deze is goed,geen M before B

[Barry2001]

Mooie schakelaar. Kan er niet uit opmaken hoe het schakelen gaat... Heb zelf zo'n simpele draaischakelaar genomen, en voor de zekerheid een elektronische vertraging ingebouwd van een seconde. Schema staat wel in mijn GU50 draadje. Misschien gaat het ook wel goed hoor, in ieder geval een punt van aandacht.

[democles]

Ja de schakelaar is goed,alleen kan ik er nog geen knopje bij vinden de as is 3,2mm.

[Barry2001]

Deze? http://www.eoo-bv.nl/index.php?_a=viewP ... ctId=11123
Doe je een stukje krimpkous oid om het asje.

[Barry2001]

GU voetjes ook binnen gekregen. Wat een gaaf spul zeg, dit is even andere koek dan die Babi pangang voetjes

[democles]

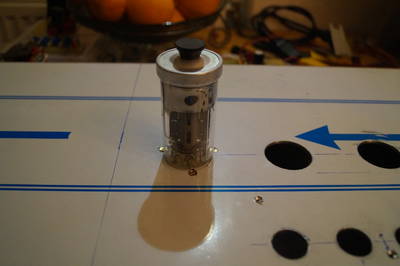

Mooi werk,was ook even bezig geweest met de voetjes en de nieuwe pons werkt toch wel fijn, goed gereedschap kost een beetje,maar goed voor jarenlang plezier

De gamma had een 16mm boor met kleine schacht

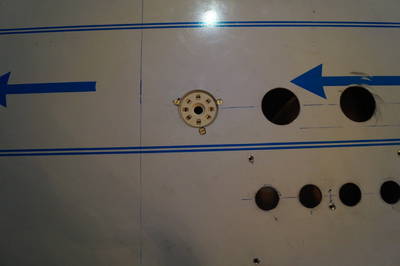

En ja hoe krijg je die voetjes in het midden van het gat

Een elastiek er over gespannen,de boel gecentreerd,en het eerste gaatje geboord,deze vast geschroefd en de rest afgetekend en geboord.

Nog 3 te gaan.............
