Hulp gevraagd,iemand een idee voor een GM-70 SE versterker?

[ds23man]

Of gewoon dit principe:

[rdv300b833]

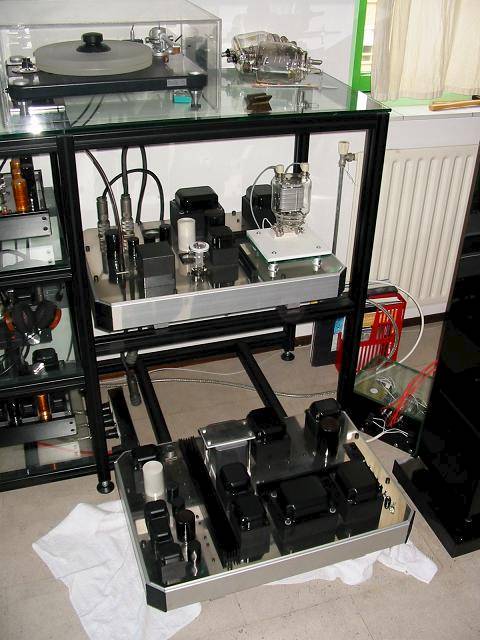

Goedenavond Democles,
heel herkenbaar allemaal.......

Ik ben na mijn schuif- en planmomentje van mijn (destijds) 833A-versterkers snel overgestapt op monoblokken met aparte voedingen. En dan is de 300++ kilogram enigszins hanteerbaar.

Mogelijk past het allemaal wel fysiek in je huidige kasten.....wil je er wel aan denken dat er serieus warmte vrij gaat komen en dat bepaalde componenten echt degraderen bij warmte (zoals gestapelde elco's.....).

Grootste uitdaging bij externe voedingen zijn gezonde/veilige connectoren. Deze moeten spontaan echt ampères en voltages aan kunnen. Dat gaat simpele XLRetjes echt te boven. Militaire connectoren bieden dan de logische oplossing. Niet WAF-vriendelijk; wel zeker !

Met muzikale groet,
Reinout

[Kappa7]

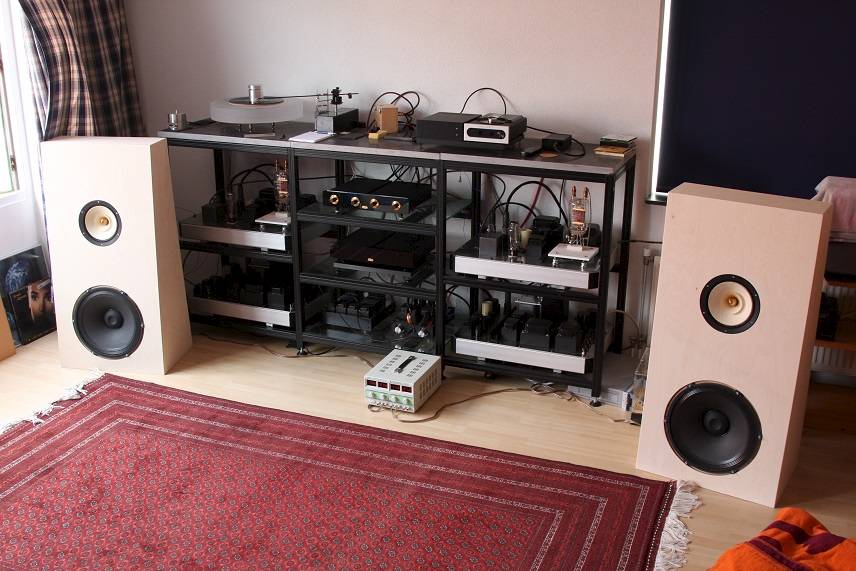

Blijft een mooie installatie om te zien en ook om te horen, best wel bijzonder.

[democles]

Ben echt wel overwelmd met al die reacties,de leukste was de rupsbanden van Anne

Maar ja de onderliggende toon van alle reacties wordt begrepen

Oke, onderplaat 3mm dikke gaatjesprint,bovenop ventilatie gaas[alla Marshall achterplaat]

Hoogspanning,nog steeds aparte kast!

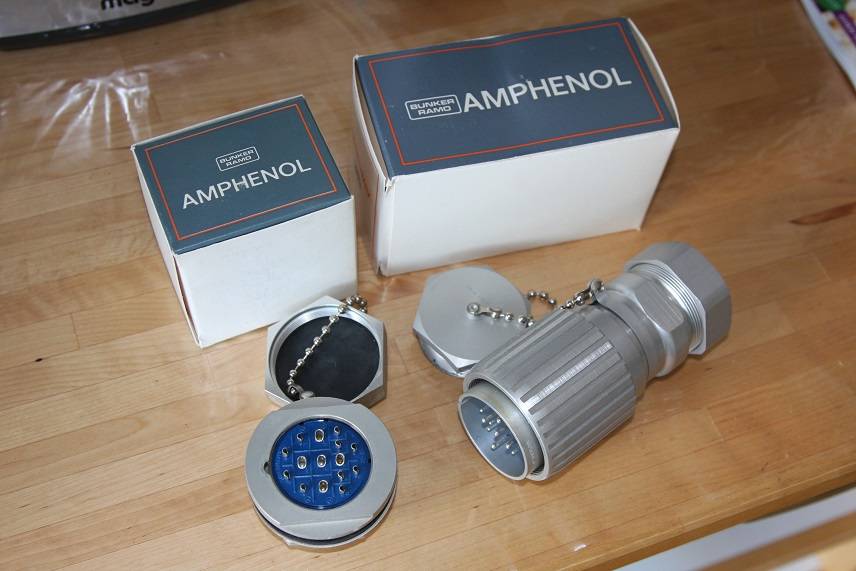

Verbindings stekkers,, Leger spec,,[bedankt Reinout ]

En de elco,s on top.

Wat is er dan mis met een houten kast?

[Kappa7]

Wat is er dan mis met een houten kast?

Niets als die maar sterk genoeg is.
Er gaat best wel wat gewicht in het bakje zitten.
Ik zou ook even nadenken over versterkingsbalkjes.

[Ah!buis]

Ben echt wel overwelmd met al die reacties,de leukste was de rupsbanden van Anne

Wat is er dan mis met een houten kast?

Ik had wel geschreven rubsbanden,medelijden met de arme beestjes onder dat gewicht .

Houten kast ,pas maar op dat de boel niet door de bodem zakt
Anne

[democles]

Ja,verstevigings balkjes,wordt over nagedacht!

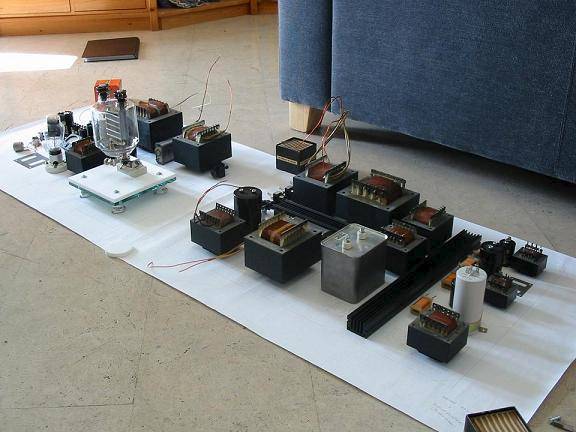

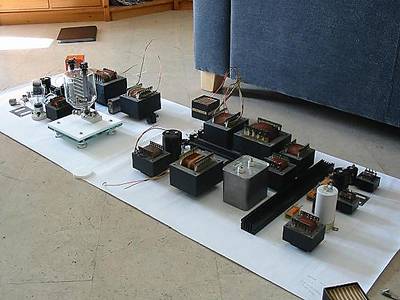

Ben me eerst een voorstelling aan het maken wat bovenop komt en wat er in gaat.

En of het dan nog haalbaar is,dat alles gaat zo beter als van papier...............

[democles]

Even wat anders,

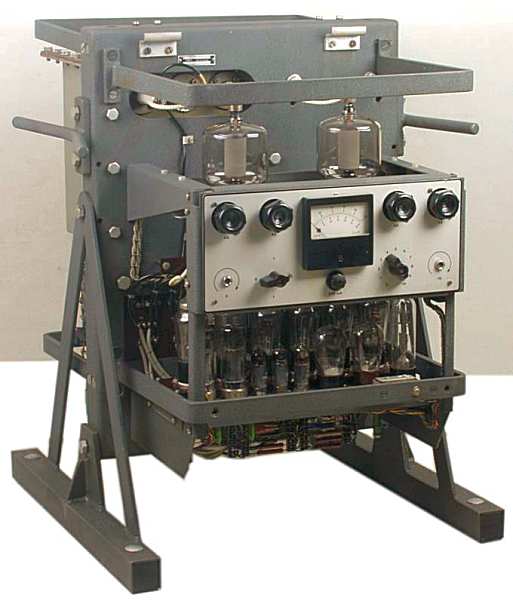

Vanavond kwam er een goede vriend binnen die vandaag een schuuropruiming had gedaan bij een ex zendpiraat.

Ik heb een kadeautje voor je,

,,Nu ging mijn retero hart wel erg snel kloppen,,

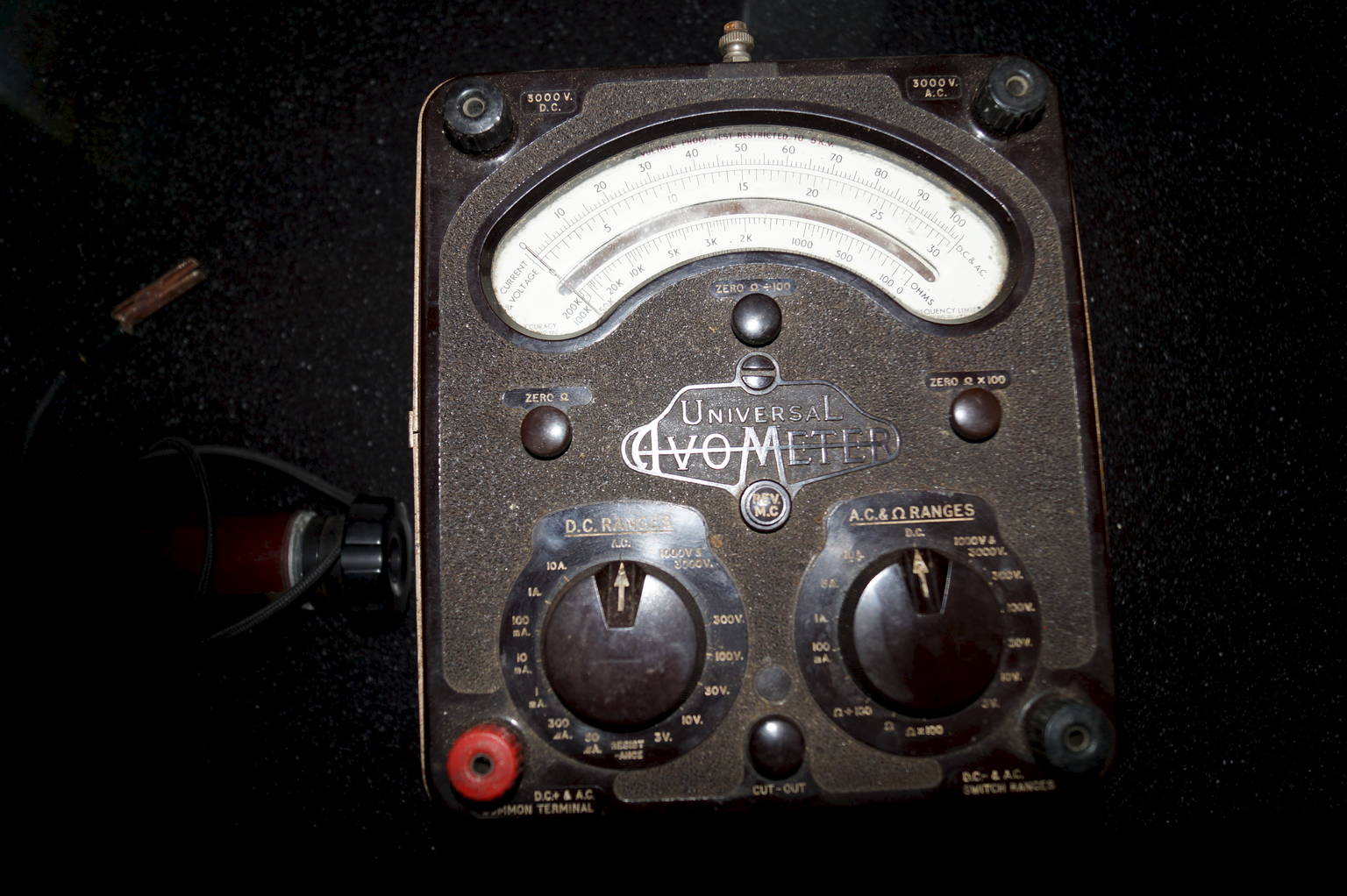

Een AVO 9 MK2 en een 30.000v probe er bij.

Wat een vormgeving en gewicht

Dan schaam je je eigenlijk voor je plastic ,,Action,,metertje

[ds23man]

Mooi man!

Geen fruit deze keer?

[democles]

Nee,,ouderwetse Bakeliet

[ds23man]

Goed kauwen, Norrit is er niks bij!

[democles]

Even opgezocht.

Koste in de jaren 50/60 een half maandsalaris.

27 engelse ponden.

Zit nog een sticker op van de laatste calibratie ,1990............

[ds23man]

Een maandsalaris is behoorlijk relatief....

Die van een putjesschepper of van Minister-President?

[TubeHead]

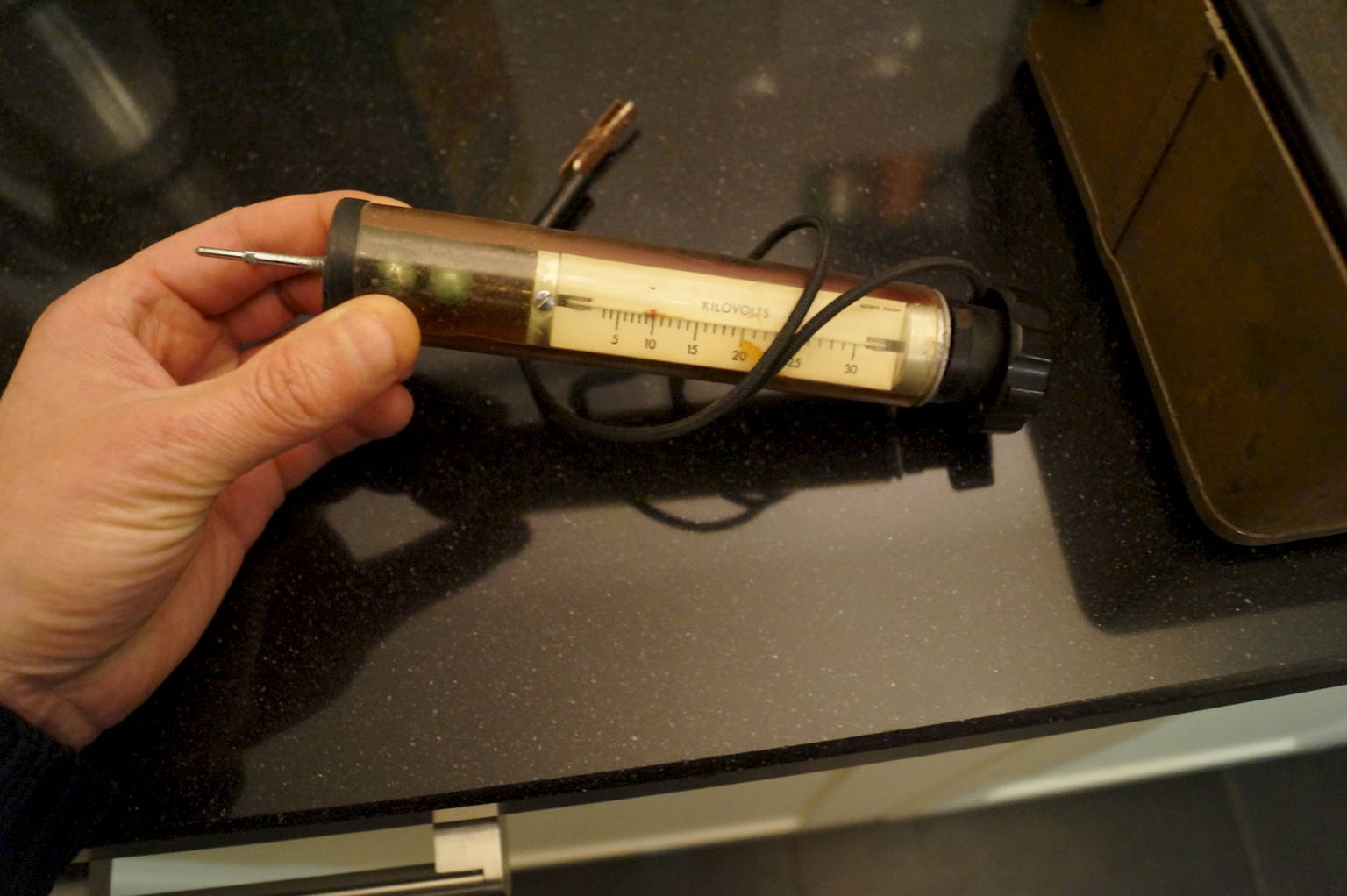

wow 30kV probe ! Hoe gaaf ! Hopen dat hij nog prima werkt. Niet dat je je haren recht overeind hebt staan

[democles]

Ja zo te zien bestaat de probe uit 2 metalen bolletjes die je na gelang de spannings meting uit elkaar schuift,,meet dus de vonkoverslag

[molekuul]

wow 30kV probe ! Hoe gaaf ! Hopen dat hij nog prima werkt. Niet dat je je haren recht overeind hebt staan

Oh dat is dus een laagspanningsprobe.
Een tijdje geleden kwam Een vriend van mij ook met een cadeautje, een scope probe, 1:1.000.000 met een maximaal toelaatbare spanning van 100 miljoen volt.......

[democles]

Laat me raden,,een blokje Beton waar twee draadjes uit steken

Nee gekheid

Maar als je het bekijkt vanuit de tijd dat dit gemaakt is..........

[democles]

Voor mijn hoogspanning zag ik een trafo 400v-0-400v,kan ik hier 800v AC uit halen door de middenaftakking[0] niet te gebruiken,en de 400 tappen alleen te gebruiken?

http://www.elektrodump.nl/product.php?id_product=1551

[ray5150]

Kan die ook genoeg stroom leveren ?

Weer 4 kilo erbij !!

[democles]

Ja,Ray,4 Kg er bij,alleen moet ik wel weten hoe ik dit aansluit vandaar de vraag......................

[Jan Geert]

Een bruggelijkrichter en de middenaftakking niet gebruiken. Werkt gewoon.
Krijg je wel een beetje veel spanning. Je moet al gauw naar 3 condensatoren in serie toe voor je HS voeding. Neemt nogal wat ruimte in beslag.....oh ja, die had je toch al niet

[democles]

Bedankt, Jan Geert

[Ah!buis]

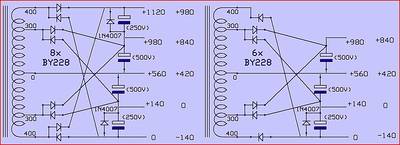

Je kunt er verschillende spanningen uithalen,zelfs negatief (jammer van dat printje )
Tussen ( ) spanning nodig voor de elco's.De 1N4007 over de elco's is voor de zekerheid bij aan- uitschakelen zou er vanuit de andere C's spanning kunnen terugkomen (omgekeerd).
Anne

[Jan Geert]

Met een spanningsverdubbelaar haal je er zelfs meer dan 2kV uit.

[democles]

Bedankt,Anne

Ik zat alleen te denken aan die 1120v,de rest duizelde me een beetje,als ik naar je tek. kijk.

Als ik die 1120v verdeel over twee voedingslijnen kom ik volgens mij goed uit op +- 1KV per kanaal.

Mooi dat het allemaal mogelijk is,maar ik probeer het simpel te houden,,tenminste voor mij,, en met deze spanningen.

Ja spannings verdubbelaar,ook bekeken,maar dan moet de trafo wel de extra Amperes kunnen leveren.

Dus zat ik meer te denken over 800V via een diode brug.[big diode brug..... ]

ps. niet om dat printje

Werkt het niet,bouwen we wat anders..................
