Het begint weer te kriebelen iets met EL34 PP / KT66 / 6L6

[OpaBert]

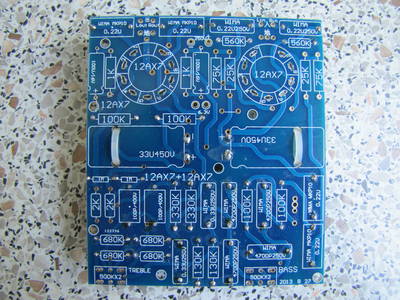

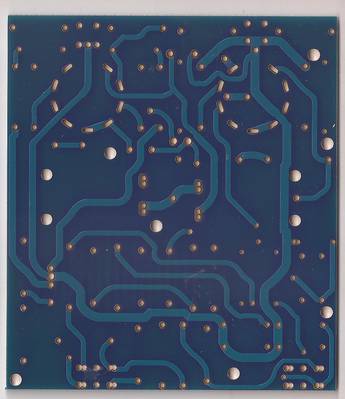

Anne ik heb er wat componenten afgehaald zoals je kan zien
klopt het wat je uitgepuzzeld had ?

[OpaBert]

Sorry deze stond op ebay

[Ah!buis]

Zo lekker buiten geweest vandaag .
Klopt wel hoor. Hopelijk heb je de extra versterking niet nodig, heel wat snij/overbrugwerk om te veranderen.
Anne

[OpaBert]

Mooi dat je lekker van de buitenlucht hebt kunnen genieten Anne
Dat met dat snijwerk snap ik helaas niet.
ik ben de draad kwijt geraakt van wat ik nu zou moeten doen
niks doorsnijden en die 25K weerstand in 1K veranderen .
niks doorsnijden en die 75K veranderen in 100K
En heeft de print nu versterking 30x in de middenstand potmeter ?
Of heeft de print zonder modificatie 1x versterking

weer een hoop vragen aan je Anne
Alvorens ik die buisvoeten weer terug soldeer wil ik dit even zeker weten

[Ah!buis]

Zoals de print nu is geeft dat 1x. Die 25 en 75 lijken nergens op, met 1k en 100k is de instelling dezelfde als van de tweede triode, die klopt wel.
Als de versterker zonder de toonregeling gevoelig genoeg was dan zou je 't best zo laten.
Anne

[OpaBert]

Ok Anne dan ga ik ervoor gewoon 1x versterking
Ik wil deze toonregeling ook gaan gebruiken bij de versterker met de EL12
en die geeft genoeg watten uit mn speakers

[OpaBert]

Ik heb een houten omlijsting met een vergiet er op van een eerdere versterker 2dehands gekocht
Met persen met behulp van lijmklemmen de platen aluminium er uit gedrukt
Kit resten welke weg moeten verwijderd

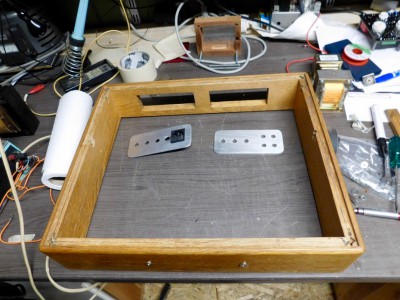

Mooi opgeruimd

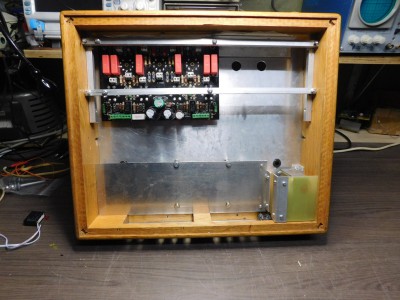

Een stuk aluminium plaat er in op maat gemaakt
Gaten voor de UGT U70BN
Een voor de voeding trafo
De trafo brom opgemeten in de UGT en deze positie gaf de minste brom
Bovendien de hoogte vond ik ook wel van belang

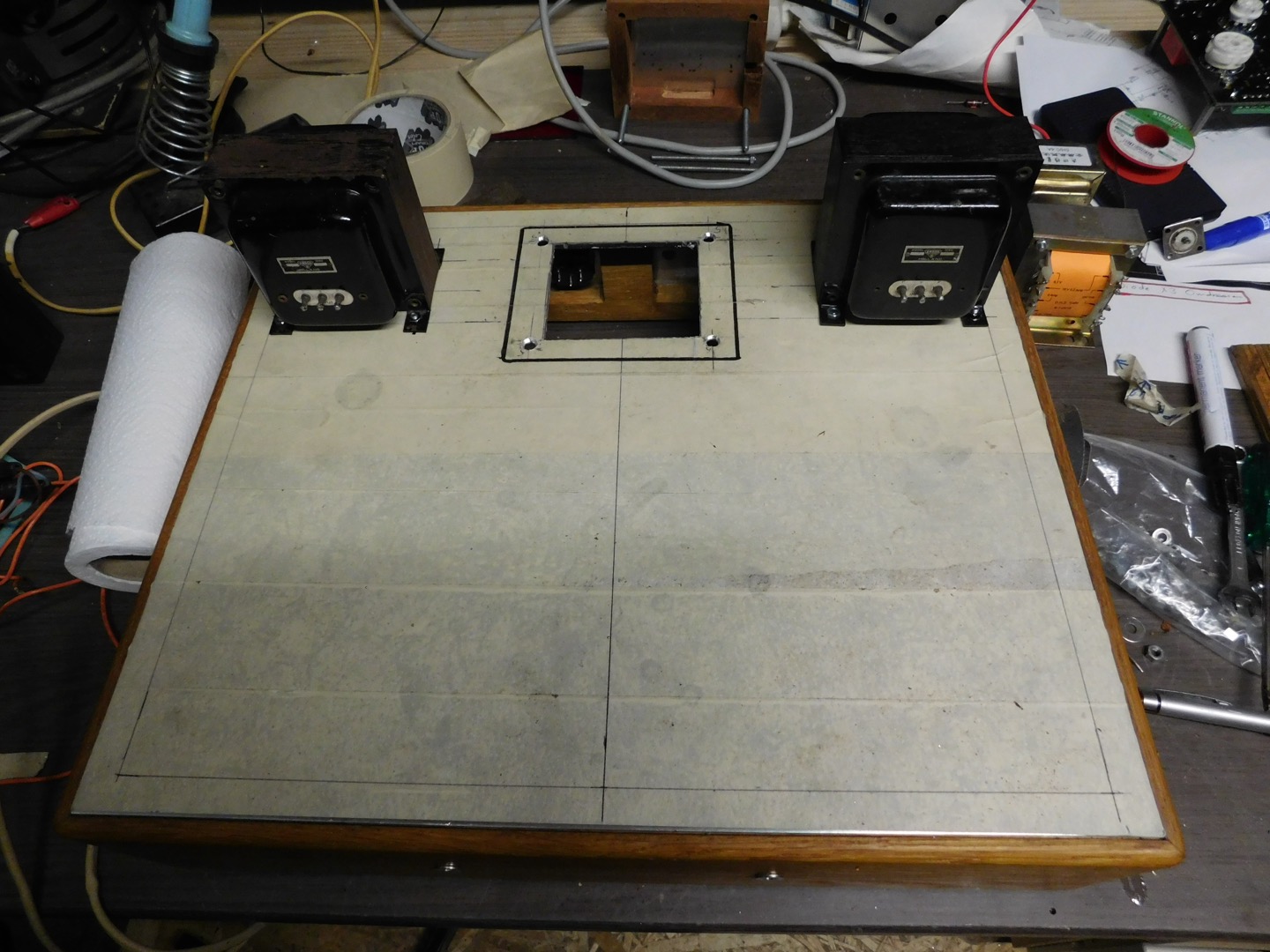

Gat voor de trafo

Trafo op z'n plek

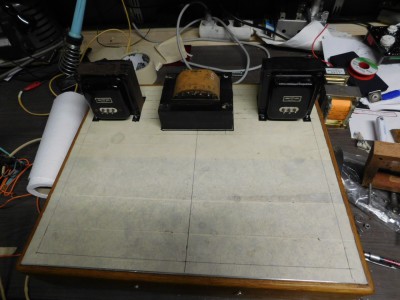

Trafo er in

en wat aan de veiligheid gedacht en vooral het uiterlijk

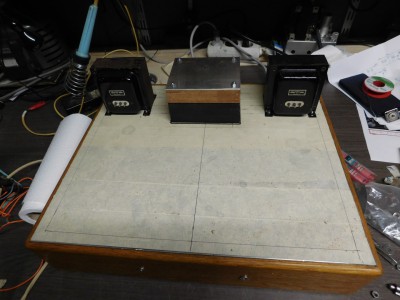

Doosje op de trafo

Trafo afgewerkt ?

[Kappa7]

Mooi huisje voor de trafo zo.

[Barry2001]

Mooie oplossing zo voor die trafo, eens wat anders

[OpaBert]

Mooie oplossing zo voor die trafo, eens wat anders

Bedankt Kappa en Barry,
Ik weer wat gedaan er aan

[OpaBert]

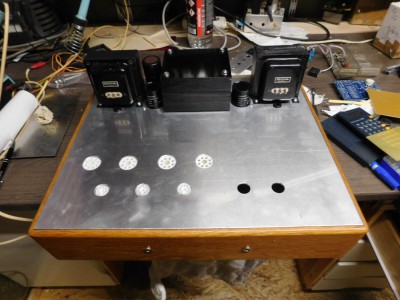

Nu over de trafo ,s een plaat doet tevens dienst als montage voor o.a de Smoorspoel.

[OpaBert]

De houten omlijsting was al voorzien van gaten voor 2 Assen van 6 mm
Zit misschien op onlogisch plaats voor de print
Maar beter als een ventilatie opening aan de voorzijde
Door een stomme vergissing met boren op een verkeerde plaats
Maar 7 mm schuin naast elkaar
Heb ik om de gaten voor de ruststroom instelling weer in lijn te krijgen voorzien van een LED montage hulsje
Nu zie je de 1 mm gaatjes welke er onder en boven zitten niet

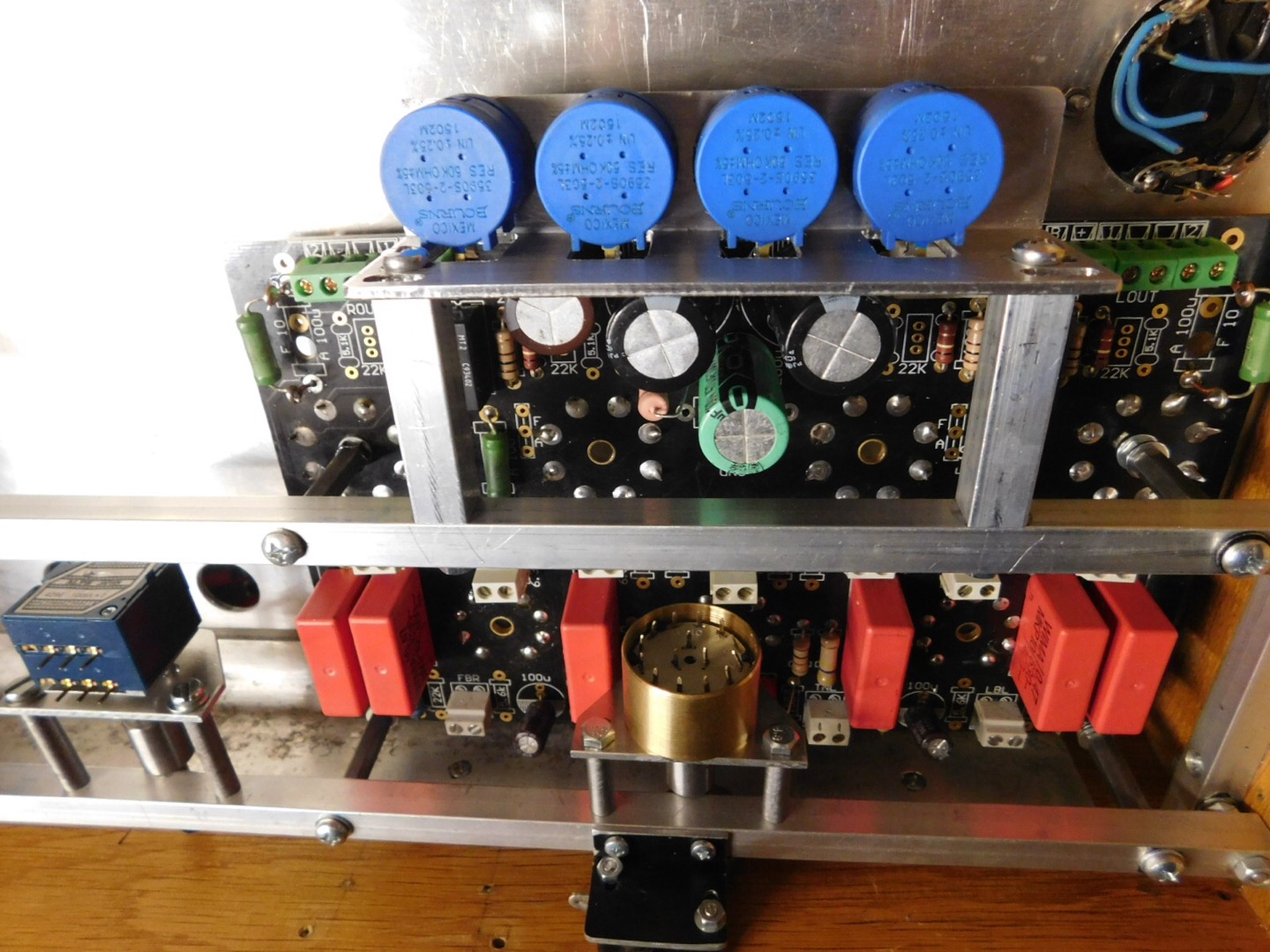

Potmeters zijn 10 slags Bourns via Alieexpress voor 1.5€
Aan/uit versterker op de as van de ingang selectie schakelaar
Ik heb een excentriekje gemaakt welke een microswitch bediend.
De ingang selectie voor zien van een messing kapje voor afscherming en aard punt voor m'n kabeltje.
Ik ben er voorlopig wel tevreden mee , als ik niet meer verkloot in deze plaat

Aan uit /input selectie volumeregelaar

Aan uit/input selectie volumeregelaar gemonteerd

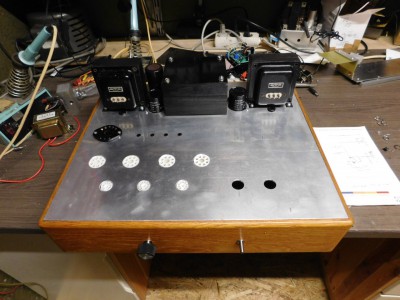

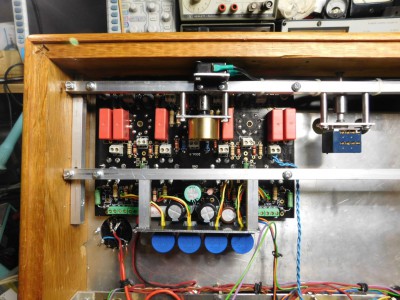

Bovenzijde

[OpaBert]

Anne
ik heb negatief bedraad en getest zonder buizen
AC 51 volt
DC na de 3K3 weerstand 56 volt
waar is die spanning gebleven er zou toch ongeveer van 70 volt moeten staan ?

[Ah!buis]

Op 't schema staat 60V maar 51V moet ook wel kunnen, geeft idd ong.70V na gelijkrichten.
Die wordt belast met vier maal (50k+15k) ofwel 65/4=16k25 in serie met 3k3= ~20k
Verbruik is dan 70/20=3,5mA.Verlies met die 3k3 (x3,5) zou goed 11,5V zijn, blijft 58V.
Dat 't wat minder is, potmeters minder dan 50k, C9 niet zo goed, meer verlies van gelijkrichter, hangt er nog verbruik aan ???
Erg is 't niet -50V is meer dan genoeg voor de roosterspanning.
Anne

[OpaBert]

AC 51,5V bij 225
Als ik lang genoeg wacht 5 minuten dan staat er 59.5 Volt
en als ik even alles uitzet meet snoeren over die 3k3 en alles weer aan staat daar 10 volt
Anne je had er verduveld goed aan gerekend
Dus dit is in orde
gaan we verder met de volgende stapjes

[OpaBert]

Vannacht wat nagedacht over dat Negatief en de langzame oplaadtijd Elco na de 3K3 weerstand
Ik vond dat de laatste volt wel erg lang erover doen , wat gebeurt er als 1 buis sluiting maakt , die trekt alles dan uit zijn werkpunt die 3k3 !Waarom is dat 3K3 ? Rimpel onderdrukking ?
Die 3K3 vervangen door een Smoorspoel https://www.jukebox-revival.eu/staging/ ... -159m.html
Is dat zinvol ?

[Ah!buis]

Dat stroomtrekken van een buis met kortsluiting valt wel mee, d'r zit nog altijd de lekweerstand tussen.
Is idd afvlakken met die weerstand en de eropvolgende elco.Kleinere weerstand dan dikkere elco. De 3k3 is zo groot mogelijk zonder te weinig spanning over te houden en daarmee de elco niet dikker dan nodig te hebben.
Anne

[ray5150]

Dat gaat er erg netjes en vooral ook degelijk uitzien, Bert.

[OpaBert]

Dank je Anne en Ray Blij met de bloemen

[OpaBert]

Niet stilgezeten maar weinig gepresteerd
Anne

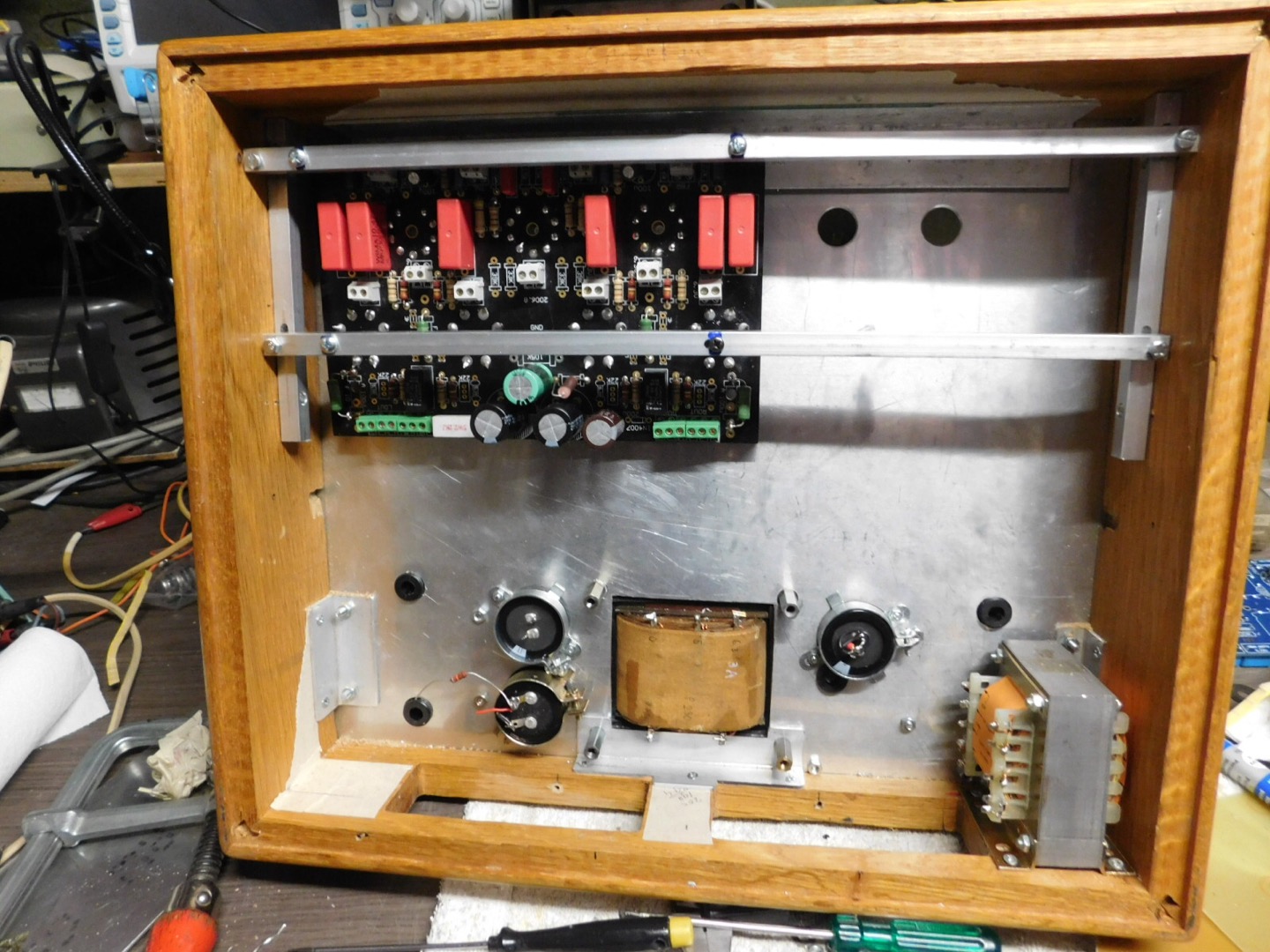

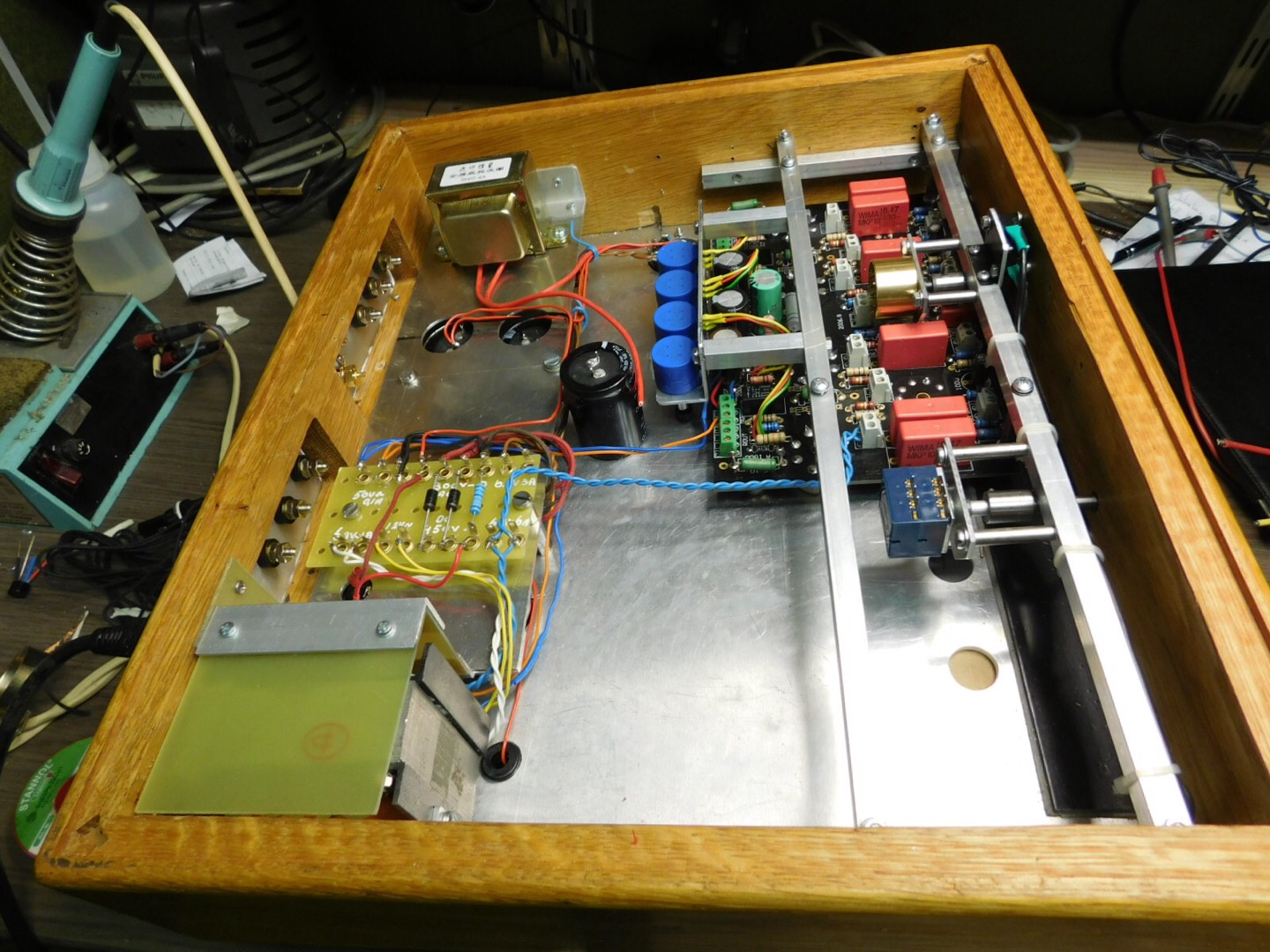

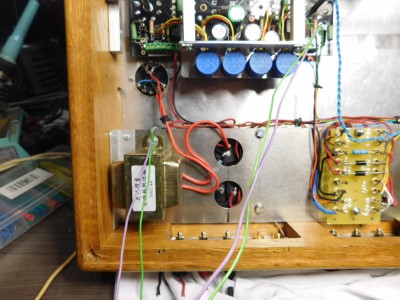

De beide trafos zijn primair en secundair voorzien van aansluitdraden
Kan de beide aan/uit schakelen
De negatieve spanning is er alle andere spanning zijn er
Behalve wat na de Gelijkricht buis zit

Moet ook nog wel een 12 volt DC maken voor de relais
Maar de bedrading gaat er voorlopig in om alles te kunnen testen voor ik o.a. de toonregeling er in schroef en ruststroom meter en schakelaar en nog wel wat ik vergeet

[Ah!buis]

Gaat mooi vooruit. Genoeg gaten rond de voedingstrafo voor de draden ?
Die 12V moet wel ergens aangehangen kunnen, komt niet zo nauw, relais zijn niet erg kieskeurig.
Anne

[OpaBert]

Gaat mooi vooruit. Genoeg gaten rond de voedingstrafo voor de draden ?
Die 12V moet wel ergens aangehangen kunnen, komt niet zo nauw, relais zijn niet erg kieskeurig.
Anne

Ja Anne 3 voor de HoogSpanning 310V-0V-310V en 2 van een 6.3 volt wikkeling
En de 220 en nog een 6.3 volt zit onder die plaat
In de hoek zit dat zelfgewikkelde trafootje met 6.3 Volt 6 Amp - 50 Volt 100 mA - 12volt 200mA-
De primaire aansluitingen zijn geïsoleerd en zoveel mogelijk voor zien van een isolatie afscherming
Zodat je niet aan het net kan komen met langevingers
Die 450 volt DC prikt al genoeg

[OpaBert]

Anne
Op je bedrading tekening teken je aan de UGT 5 draden primair.
http://www.zelfbouwaudio.nl/forum/downl ... &mode=view
Ik heb maar 3 draadjes primair op m'n U70BN En geen 5.
Dus kan op de anode wel de U70BN aansluiten maar kom dus 2 draden tekort op m'n trafo,s , waar dienen die voor ?

[Ah!buis]

Er zitten toch twee relais op de print? Die zijn om van triode naar UL (ultra lineair) te schakelen.Voor die UL zitten er twee aftakkingen op de trafo.Zijn die er niet dan die twee aansluitingen met het midden (de +) verbinden.Dan wordt de keus met de relais triode/pentode.
Anne

[OpaBert]

Ja er zitten 2 relais op de print
Beide relais hebben 2 wissel contacten.
Dus relais schakelt triode / Penthode
Maar wat sluit ik aan op die printkroonsteen ?
Niets of ook de een draaibrug naar de UGT primaire
Er is ook een feedback van uit de LS uitgang dus is dat dubbel op dan Anne
Dan zit er op de print achter het relais een aantal jumpers ik heb nog geen idee hoe die te bedraden
Daar moet een kontakt voor het schakelaartje komen +12 volt en de ander aan Gnd
Dan schakelen de relais.
Verder snap ik nog niet waar die andere jumper aansluiting voor is
