Het begint weer te kriebelen iets met EL34 PP / KT66 / 6L6

[OpaBert]

Alsof ik me verveel

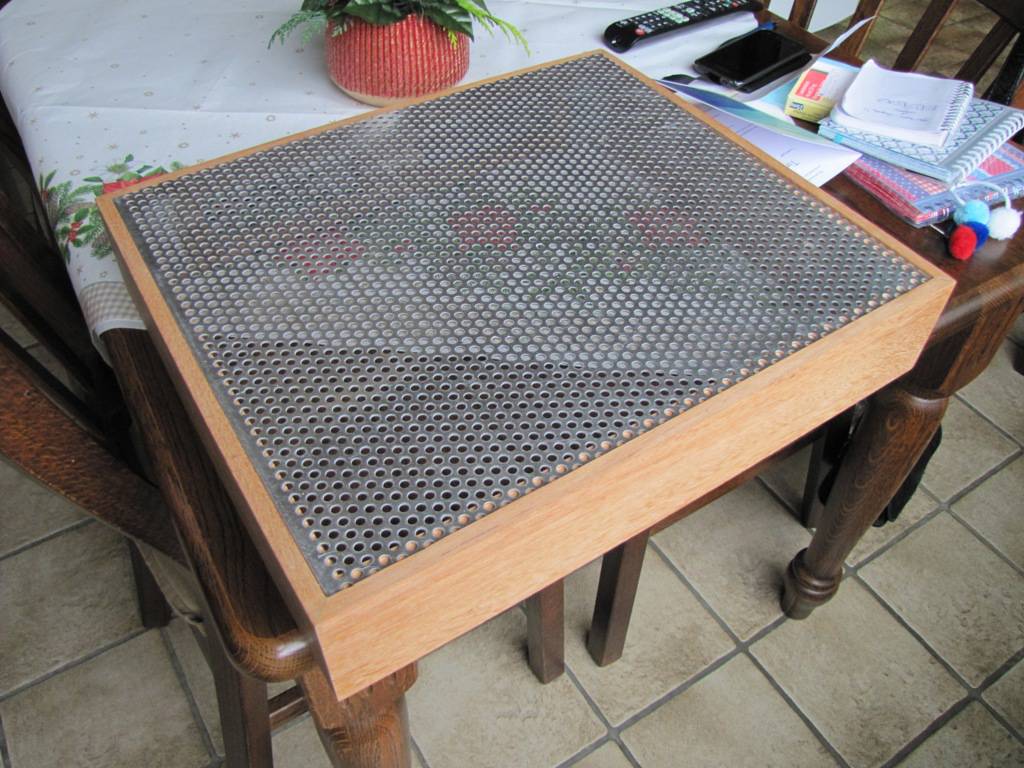

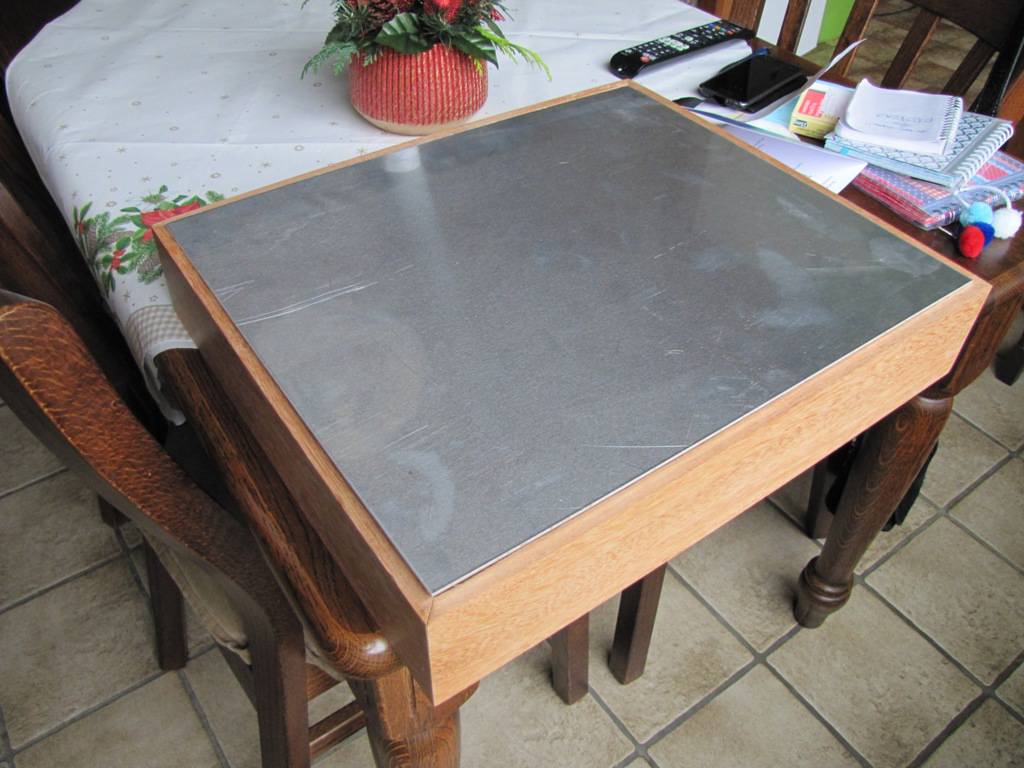

Maar ik heb een schitterend gemaakte houten omlijsting en nieuwe aluminiumplaat om er een versterker op te bouwen
Dit is een product van mijn zwager en een trappen fabrikant waar de plankjes vandaan komen

Ik weet het maar komt eraan zodra het weer licht is
Ik zag een hele poos geleden een printplaat staan in de shop van Jukebox Revival
Vandaag eens contact opgenomen over de leverbaarheid en het schema
en ik vraag met respect aan leden zoals A.H. Buijs hier onze vraagbaak
Waar een berg know how zit
Ik zou dit graag gaan bouwen
Is hier in dit ontwerp voor EL34 ook zo een ( KT66 ) of 6L6 in te plaatsen

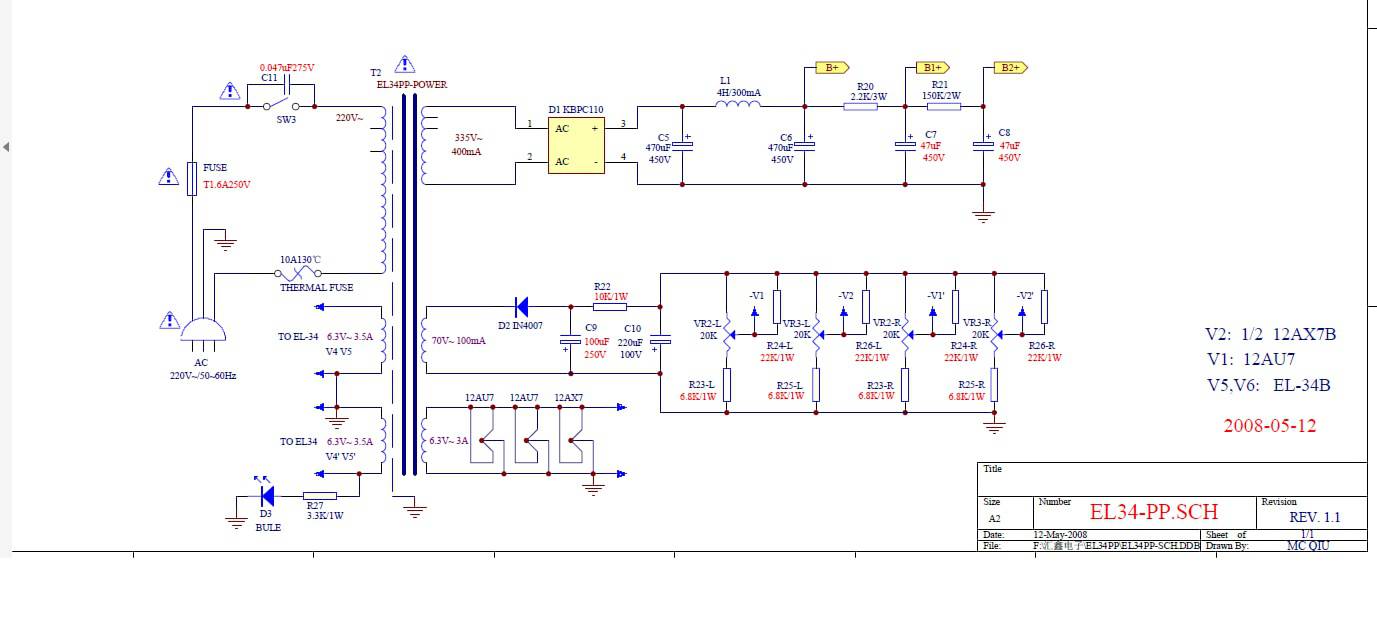

wat vind U van dit ontwerp wat bij de print hoort ?
Welke UGT Impedantie past hier het beste bij ?

alvast weer reuze bedankt

[RobertD]

Lijkt me een heel degelijk schema. Weinig poespas, daar hou ik wel van.

Voor de EL34 in PushPull heb je een uitgangstrafo met een Raa van 4 tot 5kOhm nodig.

Deze: http://sklep.lampyelektronowe.pl/?220,t ... y-pp-indel

of : http://sklep.lampyelektronowe.pl/?11,tg ... nikowy-pp-(2xel34)-indel maar die heeft een vrij lage impedantie.

Ik ben wel benieuwd naar je behuizing, moet zelf ook nog wat maken.

[Ah!buis]

Over een oer klassiek saai geval gesproken.Als je de diodes wegdenkt zijn we terug in de 50-er jaren.
Door de ruime regeling van de negatieve spanning kan er elke (niet te zwakke) eindbuis in.
Om een UGT te bepalen is het eerst wel nodig om de voedingsspanning (welke trafo) te kennen.Kwestie van samenhang tussen welke eindbuis en hoeveel vermogen kan de voeding aan.
Bij de hier opgegeven trafospanning zouden de eerste twee elco's beter 500V types zijn.Zal wel een aangepast oud schema zijn, met een buizengelijkrichter heb je die (te)hoge spanning niet.Door de halfgeleiderdiodes komt de voeding ook veel vlugger op, is beter een vertraagde inschakeling te voorzien.Of een trafo met middenaftakking en gloei voor een buisgelijkrichter.
Anne

[RobertD]

Je hebt dan wel een buisgelijkrichter per kanaal nodig om de vereiste stroom een beetje fatsoenlijk te kunnen leveren. Een vertraging inbouwen is dan een beter idee. Anne heeft daar al eens een heel effectief ontwerpje voor geplaatst in een topic van TheoK. Barry heeft een wat luxere variant waar hij ook printjes voor heeft.

[Ah!buis]

Je hebt dan wel een buisgelijkrichter per kanaal nodig om de vereiste stroom een beetje fatsoenlijk te kunnen leveren. Een vertraging inbouwen is dan een beter idee. Anne heeft daar al eens een heel effectief ontwerpje voor geplaatst in een topic van TheoK. Barry heeft een wat luxere variant waar hij ook printjes voor heeft.

Kan ook nog, zoals in sommige versterkers uit 't verre oosten, met een buis na de bruggelijkrichter en eerste C.Hoeft dan geen grote pulsen te verwerken en geeft toch vertraging.
Je kunt ook aan de fasedraaier zien dat die niet bedoelt is voor een snelle voeding, rooster-kathode krijgt een veel te grote spanning voordat de buis warm is.
Anne

[OpaBert]

Dank je Robert en Anne
Ik heb die Trafo van AE in gedachte
Die is heel erg ruim bemeten

specs audio voeding.pdf

(58.38 KiB) 213 keer gedownload

er zit een aftakking op voor 350 volt
Maar op die trafo zit niet die 70 volt zit er niet op en de gloeistroom is onvoldoende
Dus daar moet ik nog iets voor maken of kopen
Een gelijkricht buis heeft mijn voor keur
ik heb denk ik in 2013 of begin 2014 een paar EYY 13 Gelijkrichters gekocht
Die zou ik er graag op hebben
Misschien 2 voor het aanzien

Dan heb ik ook direkt de inschakel vertraging

De eerste UGT welke Robert aan gaf gaat van 40Hz tot 16Khz
Ik wil uit de versterker iets wat meer bandbreedte heeft iets van 20hz tot 30khz
Ik ben wel doof maar een beetje meer hoog en laag eruit lijkt me toch wel wenselijk
Of is dat door de terugkoppeling toch wel haalbaar zonder erg grote vervorming ?

[Ah!buis]

Dat wordt nog een heel gedoe met die voedingstrafo.Als je daar een gelijkrichter aanhangt komt er meer dan 900V van.
Da's teveel voor KT66 of 6L6, een EL34 wel maar dat wordt dan een onvindbare? UGT.
Door een smoorspoel achter de gelijkrichter (niet eerst een elco) krijg je goed 600V, wat handelbaarder.Nog teveel voor de meeste buizen.De 807 = 6L6 met topaansluiting mag wel 600V hebben, kijk maar

De EYY13 gaat ook net met een smoorspoel en twee Si-diodes erbij.
Is wel een hele ijzerwinkel zo .De voedingstrafo, smoorspoel, twee UGT en nog een voor de andere buizen gloei en voeding van de schermroosters en de rest van de versterker.
Anne

[OpaBert]

eert lezen
900 volt ja 700x 1,414= 968 volt
maar door de gelijkrichter te vervangen door 2 diodes en gebruikt te maken van de Mid tap wordt het toch beter Anne

[Jerommel]

Jeuk aan de eindbuis.

pardon..

[Ah!buis]

eert lezen

nee nee, niet lezen maar uw vader en moeder
Anne

[OpaBert]

Ik eer mn pa en ma Anne
maar ik poste dubbel met je en heb ik het snel weg gehaald sorry voor de taalfout

[OpaBert]

Ik zou dan graag in plaats van die diodes die ik er gezet heb die EYY13 erbij zetten
Maar dat kreeg ik niet zo snel getekend Anne .
dan is dat tevens een tijdvertraging sorry nogmaals weer voor de rommelige manier van werken
dat zit in me

[Ah!buis]

Ik zou dan graag in plaats van die diodes die ik er gezet heb die EYY13 erbij zetten
Maar dat kreeg ik niet zo snel getekend Anne .
dan is dat tevens een tijdvertraging sorry nogmaals weer voor de rommelige manier van werken
dat zit in me

Lekker gezellig toch

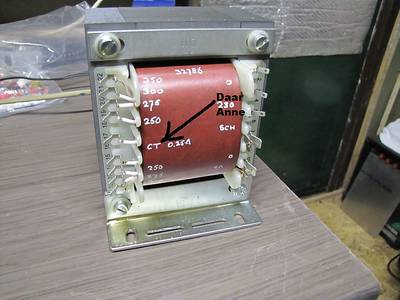

Waar vind ik die middentap

Anne

[OpaBert]

Je laat me schrikken

[OpaBert]

Ik heb een Amroh bouwpakket voor een 50 VA Trafo
daar kan ik de 70 volt en 6.3 volt op kunnen wikkelen
is die 70 volt AC niet erg veel overigens Anne ?
je komt dan al op 100 volt DC Negatief

[Ah!buis]

Dan voldoet de trafo niet aan de specificaties , des te beter
Op veel trafo's zit er een 50V wikkeling/tap is wel genoeg.
Heb je eindbuizen of een voorkeur ? Want met deze trafo kun je weer alle kanten op
Anne

[OpaBert]

Ik wil een stereo versterker Push Pull met 2x el34
dus per kanaal 2 buizen
Dus ongeveer een 2x 30 watt versterker maar 35 mag ook Anne
Voornaamste is zo weinig mogelijk vervorming
Als ik met deze print een hoop rommel en losse draden kan voorkomen koop ik hem Anne
Maar als dit niks is volgens jou laat ik dat ding liggen waar het is

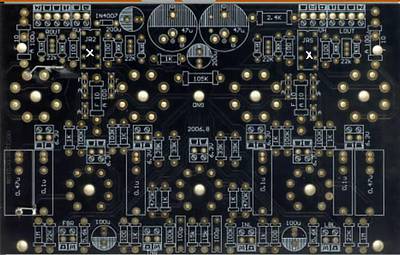

Zie rot foto print

[Ah!buis]

Ik wil een stereo versterker Push Pull met 2x el34
dus per kanaal 2 buizen
Dus ongeveer een 2x 30 watt versterker maar 35 mag ook Anne
Voornaamste is zo weinig mogelijk vervorming
Als ik met deze print een hoop rommel en losse draden kan voorkomen koop ik hem Anne
Maar als dit niks is volgens jou laat ik dat ding liggen waar het is

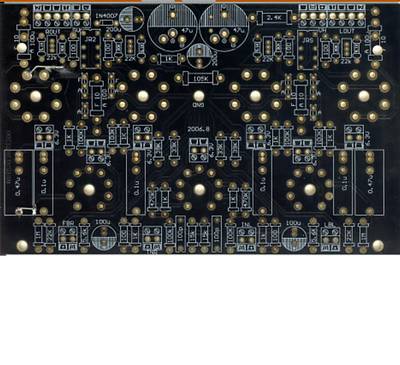

Kan er zo niet veel van maken.Lijkt wat op het schema in 't begin.Maar wat doen die twee relais daar bijv. ?
Anne

[OpaBert]

Kan er zo niet veel van maken.
Lijkt wat op het schema in 't begin.
Maar wat doen die twee relais daar bijv. ?
Anne

Ik denk dat je antwoord geld voor die foto van de print
Daar kan ik ook niks van brouwen
ik zie ook geen relais Anne
Ook niet in het schema
Misschien dat ik hem morgen maar gewoon haal en er een foto van maak
Als het niets is breng ik hem wel terug
Dat zal geen probleem zijn zolang ik er maar niet in ga zitten prutsen natuurlijk
Mij spreekt het wel geen losse draden aan die voeten alles lekker stevig in gaatjes en niet zwevend in de lucht
Heb er wel zin in Anne

[Ah!buis]

ik zie ook geen relais Anne

Dit dus,
Anne

[OpaBert]

JRS
Geen Flauw idee Anne

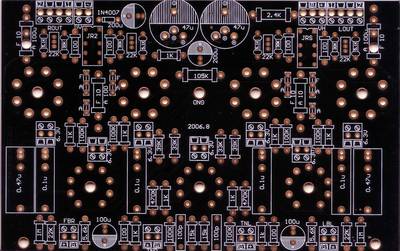

Morgenochtend 10:00 heb ik de print
10:30 plaats ik een goede foto van de print hier
bedankt toch voor het bestuderen Anne

[j_man]

Is de voedingstrafo voor een Bill (ook AE) niet geschikt voor dit project? Zit iig een 60V tap op.

[OpaBert]

Ha J men
ik heb die trafo niet en eigenlijk al heel veel trafoo,s hier op de plank vandaar dat ik dit met deze trafo wilt doen
Maar toch bedankt
kent iemand deze winkel

http://www.bezdz.com/engindex.html
http://www.bezdz.com/eng/eng_tran.htm
is toch wel interessant

[OpaBert]

[OpaBert]

ik denk toch dat je gelijk hebt Anne met het relais
het schakelt iets om naar de UGT
Snap het nog niet helemaal

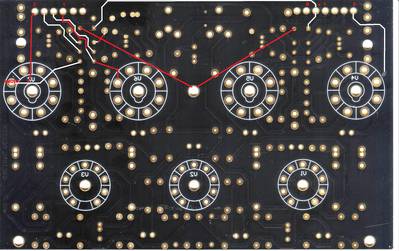

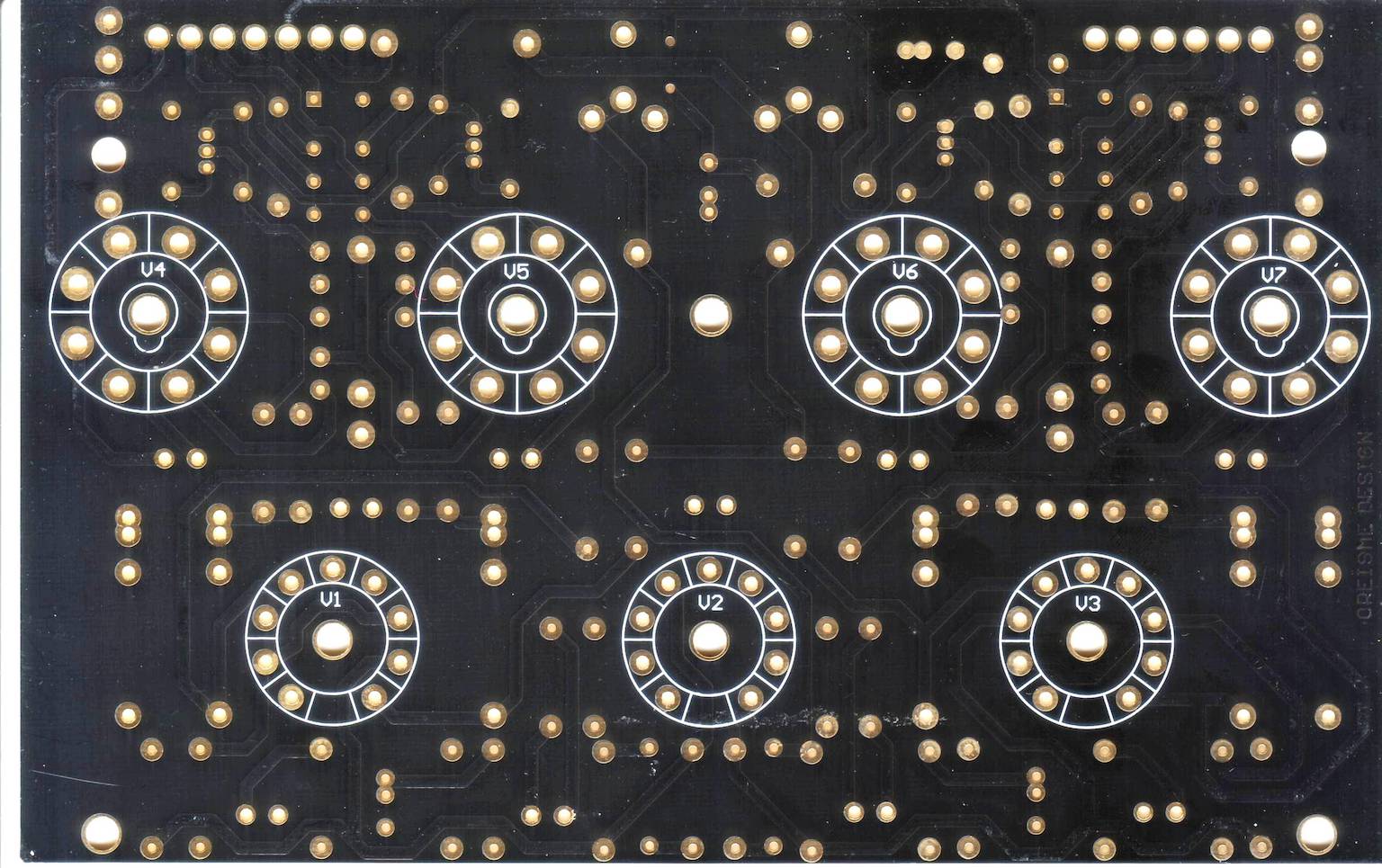

ik heb de print gespiegeld op de pc en de Print componenten zijde voor mn neus gelegd

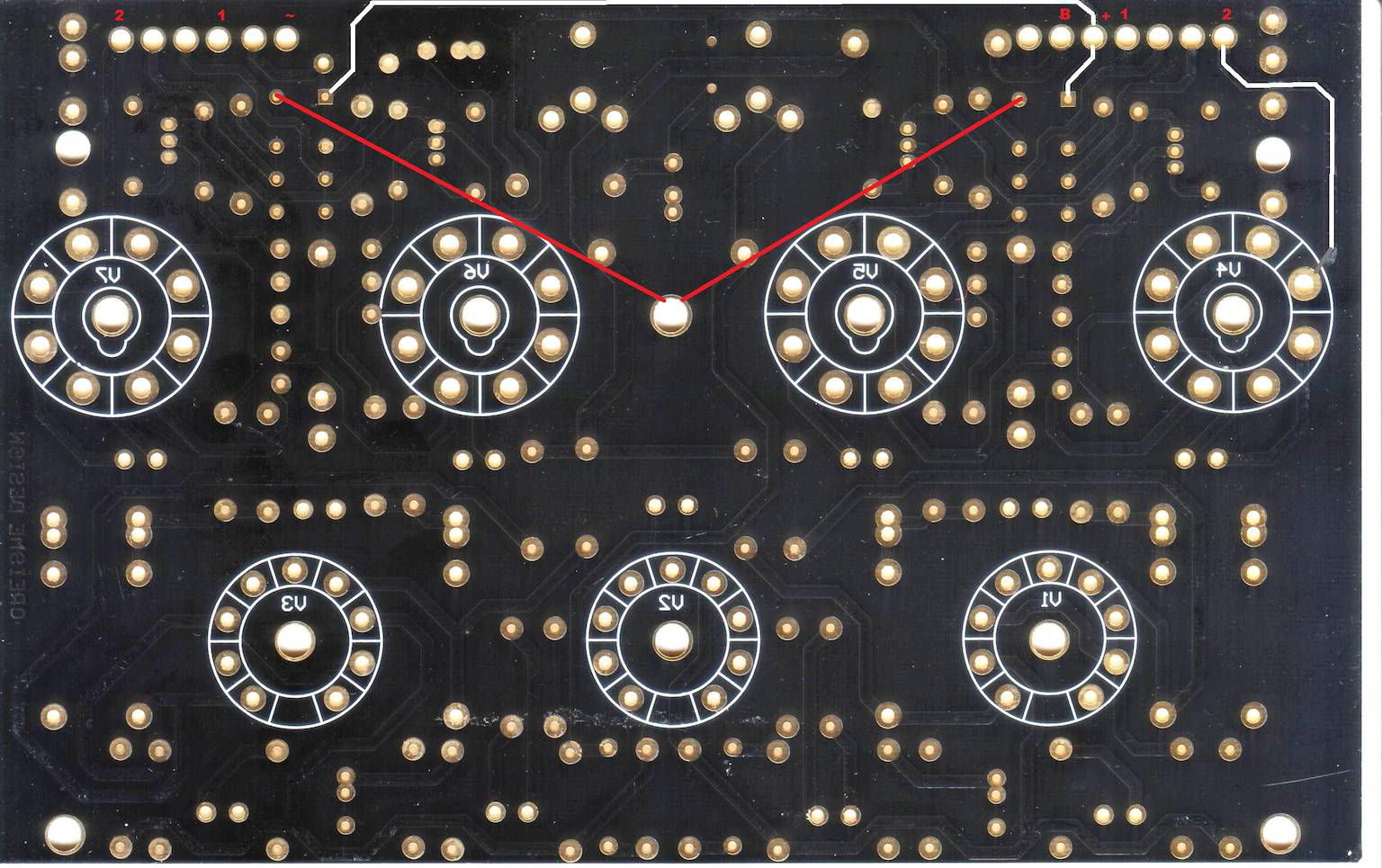

en ik heb getracht de sporen van dat relais schakelaar te tekenen
aan een kant zit er een weer stand tussen van 100 ohm de G2 weerstand EL34
