GU-50 versterker,volgens democles

[democles]

Als ik er nu naar kijk,was 1, idd. genoeg geweest,

Eerst maar eens proberen of het werkt.

Zeg maar nee, dan krijg je er twee......

[Barry2001]

Wat voor sockets ga je voor de GU50's gebruiken?

Geen chinees spul,maar de Russische.

Volgens mij heb ik het in mijn draadje ook genoemd, maar kijk uit met het insteken van de buizen. Kan het op de foto niet zien, maar het lijkt erop dat deze sockets beter zijn; bij die van mij, chinese, heb ik het al voor elkaar gekregen 1 van de pinnen van een GU50 net naast het veercontact te steken. Had ik in eerste instantie niet door, het maakt natuurlijk ook gewoon contact, maar er komt spanning op het glas te staan en er breekt een stuk af vroeg of laat. En uwen mooie fraaie onverwoestbare milspec GU50 is naar de eeuwige jachtvelden... je kunt ze goed gebruiken zolang je er maar op verdacht bent dat alle pinnen ook echt in het verend contact terecht komen.

Die ruggedized voeten hebben busjes, werkt eigenlijk veel mooier, ernaast steken kan eigenlijk niet. Als deze sockets inderdaad beter zijn bestel ik er ook een paar, bedankt voor de link!

[democles]

Ze zijn nog niet binnen,maar als ze er zijn zal ik er over oordelen of het wat is.

[TubeHead]

Wat voor sockets ga je voor de GU50's gebruiken?

Geen chinees spul,maar de Russische.

Nog even naar zitten kijken, moet ook met 1 smoorspoel kunnen, aan de min-kant dan.

Zit er even een tijdje naar te kijken,is misschien wel het proberen waard

Laat ik nou wat cyrillisch kunnen lezen. Op het voetje staat " PLK 50 M " . Misschien wel handig voor het zoeken

[Barry2001]

Kijk, dan komen we ergens. Google: http://www.gstube.com/catalog/?key=GU50 ... ubmit=Find

PLK-50M

PLK-50MC

PLK-50MD

Of die foto's helemaal kloppen.... de beschrijving doet de indruk wekken dat de MC geen cap heeft. Evengoed wordt er op eBay dus niet met de typenaam geadverteerd, maar gewoon met 'GU50 socket'

[Ah!buis]

Je zou er zo een vuilniszak in hangen


alleen de pedaal ontbreekt nog
Anne

[TubeHead]

PLK-50M


'

Op tweede voetje van de Kooiloze voeten staat "Radar" . Wat ze daar mee precies bedoelen ?

[Barry2001]

Je zou er zo een vuilniszak in hangen


alleen de pedaal ontbreekt nog
Anne

Klepje open, hoppetee, weg ermee! 10kV erop en klaar

[Barry2001]

PLK-50M


'

Op tweede voetje van de Kooiloze voeten staat "Radar" . Wat ze daar mee precies bedoelen ?

Interessant gegeven, eens mee aan het zoeken geweest. Ik heb niet kunnen vinden dat GU50 buizen zijn gebruikt in radar toepassing, maar voor WOII is er al uitgebreid ontwikkeld aan radar, zou maar zo kunnen. Natuurlijk beperkt door de relatief lage frequentie, wellicht dat andere buizen die in het PLK-50M voetje passen hiervoor gebruikt zijn. Wel zijn GU50 buizen voornamelijk militair toegepast in communicatie apparatuur, ding is inzetbaar tot 120MHz.

Kwam wel een aardig artikel tegen over de EF50, 'De buis die de oorlog hielp winnen': ftp://54685ff3.cm-12-1b.dynamic.ziggo.n ... 120621.pdf Waarin gesteld wordt dat Philips in 1940 voor een onbekende klant in Engeland voor een onbekend project 25.000 EF50's moest maken, wat later radar bleek te zijn. Een vrachtwagen vol met deze buizen is op de boot naar Engeland vertrokken, toevallig enkele uren voordat de duitsers NL binnenvielen.

In eerste instantie moest radar op een golflengte van 50 meter (6MHz) werken omdat op die frequentie vliegtuigen met een vleugelwijdte van 25 meter goed te reflecteren waren. Men wilde dit systeem ook kunnen toepassen in kleinere jachtvliegtuigen en dus moest de frequentie omhoog, en de golflengte omlaag.
In die tijd was er 1 tv zender in Engeland, op 45MHz. Zenden op hoge frequenties bleek niet zo'n probleem, een gevoelige ontvanger bouwen wel. Om dit te kunnen ontvangen is de EF50 ontwikkeld, om een gevoelige ontvanger te bouwen om het tv signaal te kunnen ontvangen. Blijkbaar kon met met een gemodificeerde EF50 buis als mixer en zo'n tv ontvanger als middenfrequent een prima radar ontvanger maken voor hogere frequenties.

Zoals zo vaak moeten we constateren dat helaas veel van dergelijke ontwikkelingen herkomst hebben in de militaire hoek... ondanks mijn persoonlijke afkeer tegen alles wat ook maar ruikt naar wapen en wapentuig worden juist hier de grote budgetten voor vrijgemaakt om de ontdekkingen te doen die met name de hoogfrequent techniek tot de huidige status heeft doen groeien.

[Kappa7]

Leuk om die achtergrond bij de buis te lezen.

[AatV]

De GU50 is in feite een kopie van de Telefunken LS50. Een van de buizen die voor de Wehrmacht ontwikkeld is.
Aardig om te vermelden dat deze buis ook gebruikt is in de V2.

groet,
Aat

[democles]

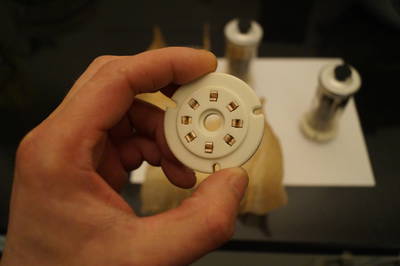

Laat ik nu net vandaag verschillende pakjes hebben ontvangen met wat glaswerk en de voetjes voor de GU.

De voetjes goed bekeken,dit is Mill spec spul, niet te vergelijken met het Chinese prut.

Geen gewurg om de buis er in te krijgen,perfecte passing,zilver contacten en alles voelt stevig aan,kan zo in een tank...........

Maar 1 klein puntje om op te letten, de buis is symmetrisch,dus goed merken hoe je hem er in steekt.

[Barry2001]

Dit ziet er beter uit. Ter vergelijking, plaatje van eBay van de China Crises:

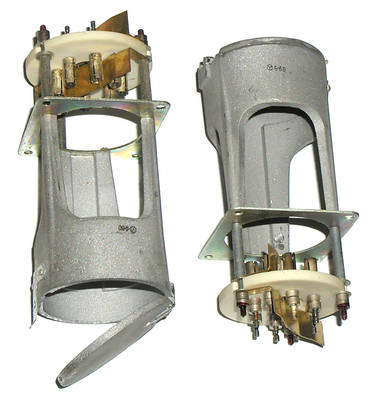

Toch is het nog weer anders dan die op de korf exemplaren. Dat zijn echt busjes met nog een ring eroverheen zodat wat je ook probeert je niet mis kunt steken Was ook het hele idee erachter, je moest die buizen in het veld kunnen verwisselen, daarom ook het fluitketeltje erop..
Maar ik heb ze nog niet eerder aangeboden gezien, en ga nu snel wat bestellen voordat deze ook weer verdwenen zijn
Ach, en die pin 1 indicatie, kwestie van de eerste keer opletten. Als je daarna een buis wisselt weet je hoe íe erin moet, je kunt aan de buis wel zien wat pin 1 is. Vind het wel bijzonder dat het (bij de in dit geval symmetrische pinbezetting) er niet op staat, misschien dat dit in de behuizing aangegeven werd oid.
Edit: Die China sockets hebben wel een pin 1 aanduiding, dat dan weer wel....

[democles]

Ondertussen de relaisprint afgebouwd en getest.

22 sec vertraging,moet genoeg zijn om de buizen even de tijd te gunnen bij het opwarmen.

[Barry2001]

Is krap hoor, zou voor het dubbele gaan.

[democles]

Smoorspoel (10Hr 300mA) en twee KMH elco,s kwamen vandaag binnen.

De smoorspoel is een dikke...............

Omdat ik eerst Anne zijn voorstel wil proberen,smoorspoel in de min v/d hoogspanning,heb ik een andere diode printje gefabriekt.

Bij de vorige print was de min van de bias voeding verbonden met de min v/d hoogspanning,nu niet meer.

[democles]

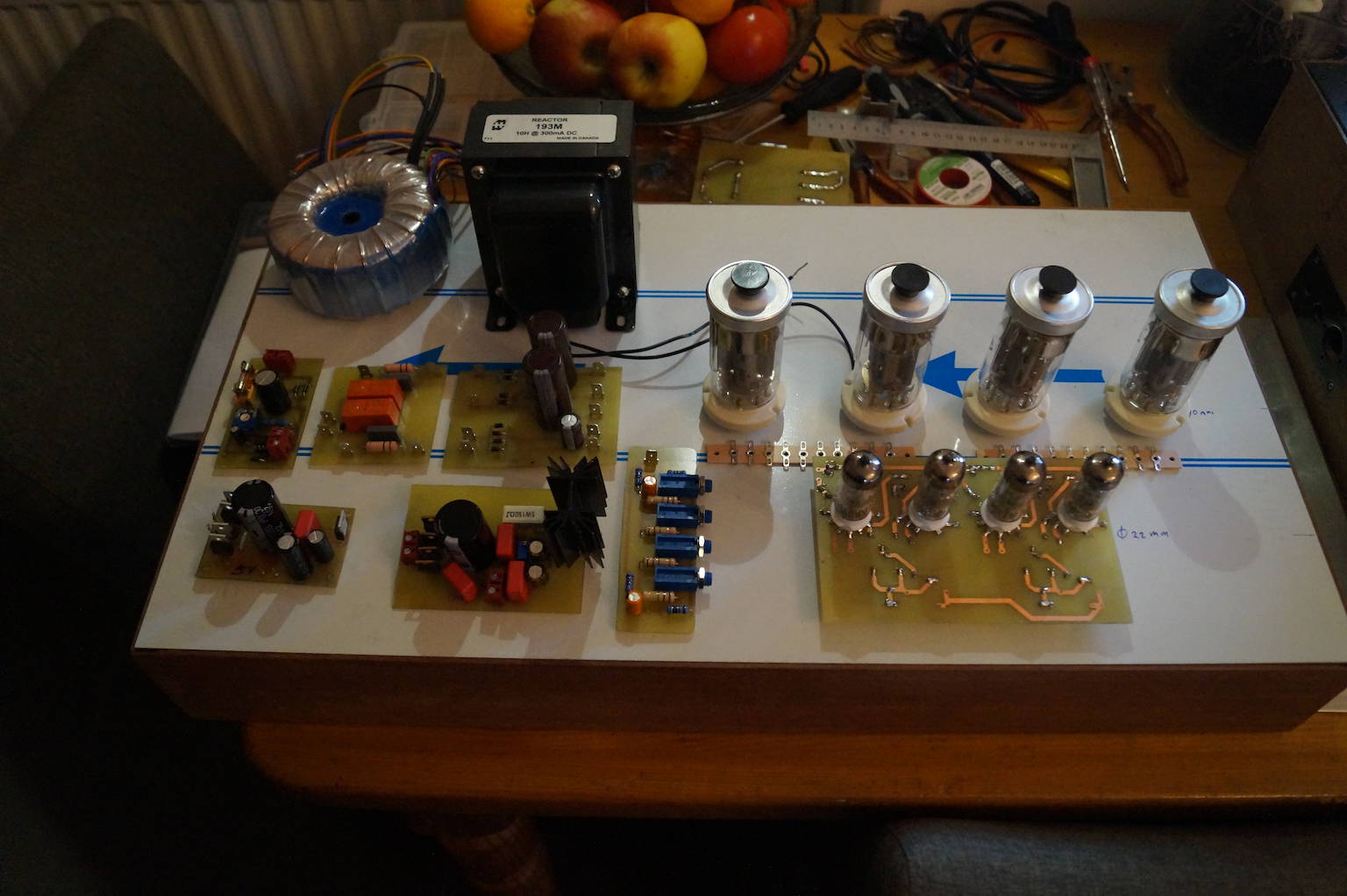

Vandaag even een grof pasmomentje.

De uitgangstrafo,s komen volgende week binnen.

[democles]

Even verder met passen en meten.

Denk dat ik er zo wel ben.

Alleen de twee uitgangstrafo,s nog achter de Gu buizen zetten.

[democles]

Had nog een vraagje voor Anne.

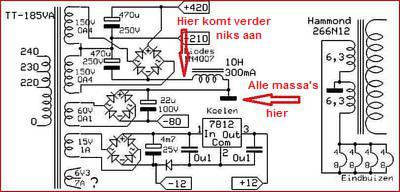

Nu er een smoorspoel in de min zit,is het dan niet beter om alle massapunten van de versterker i.p.v. naar een kaststerpunt, na de smoorspoel te zetten en alleen de smoorspoel met de kast te verbinden.

Of maakt dit niet uit.

[Barry2001]

Ik heet dan wel geen Anne, maar ik zou 1 sterpunt maken bij de voeding, dat gebeurd al in het schema. Dan een kaststerpunt bij de ingangs buizen, en daar alle gnd naar toe bedraden.

[Ah!buis]


Anne

[democles]

Bedankt,

[democles]

Ik dacht zelf aan zoiets.

Alle massa,s van de desbetreffende trap naar de elco van deze trap en vanuit de elco naar kast ster.

Heb trouwens de timerprint wat veranderd,schakelt nu naar 44 sec i.p.v 22...........

[Ah!buis]

Ik dacht zelf aan zoiets.

Alle massa,s van de desbetreffende trap naar de elco van deze trap en vanuit de elco naar kast ster.

En dan de smoorspoel ertussen
Anne

[democles]

Bedankt voor de aanvulling,Anne
