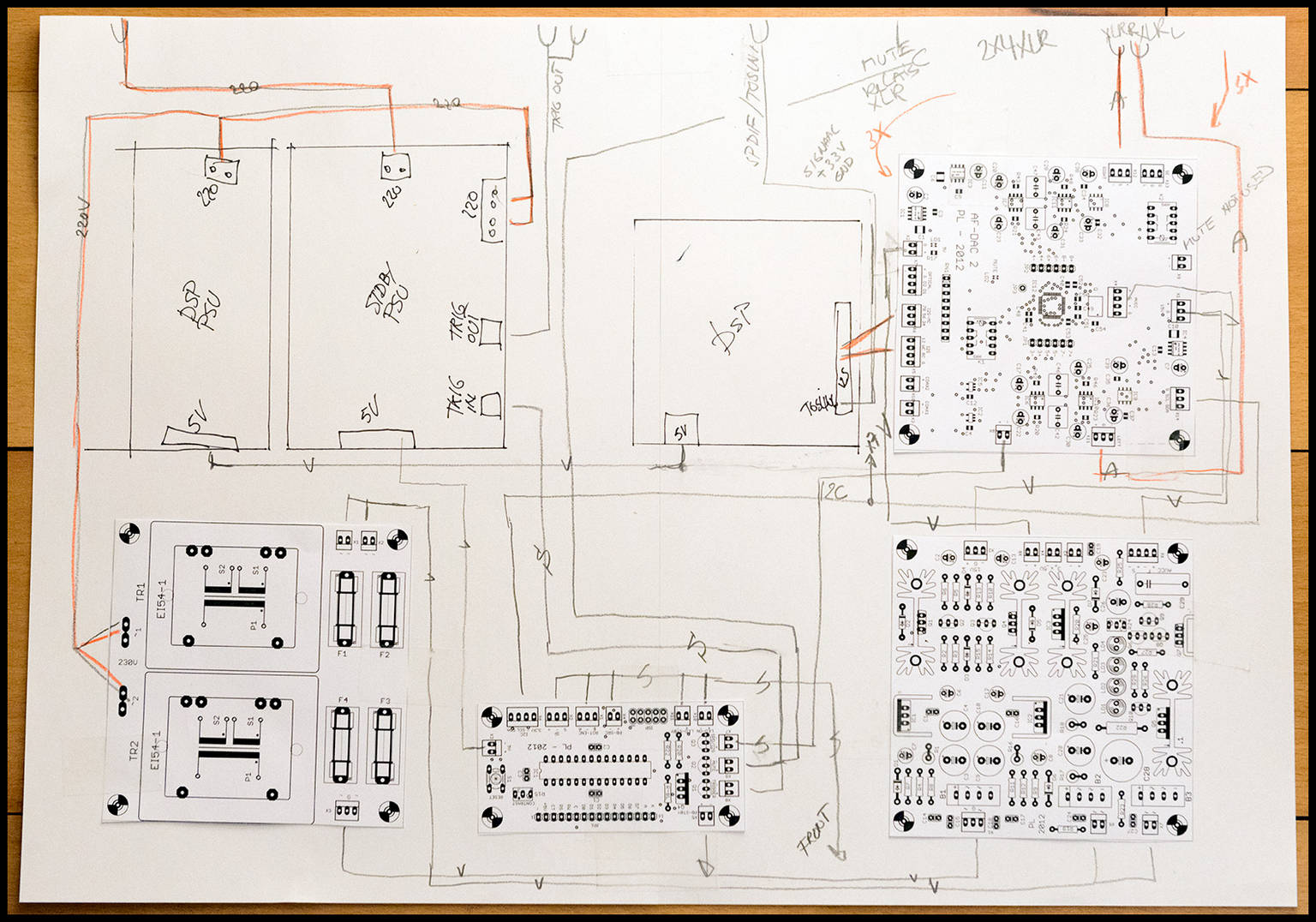

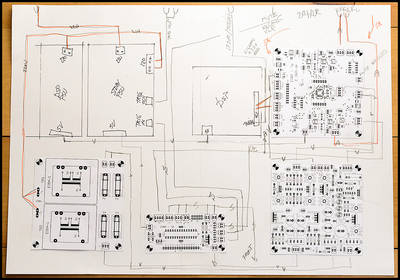

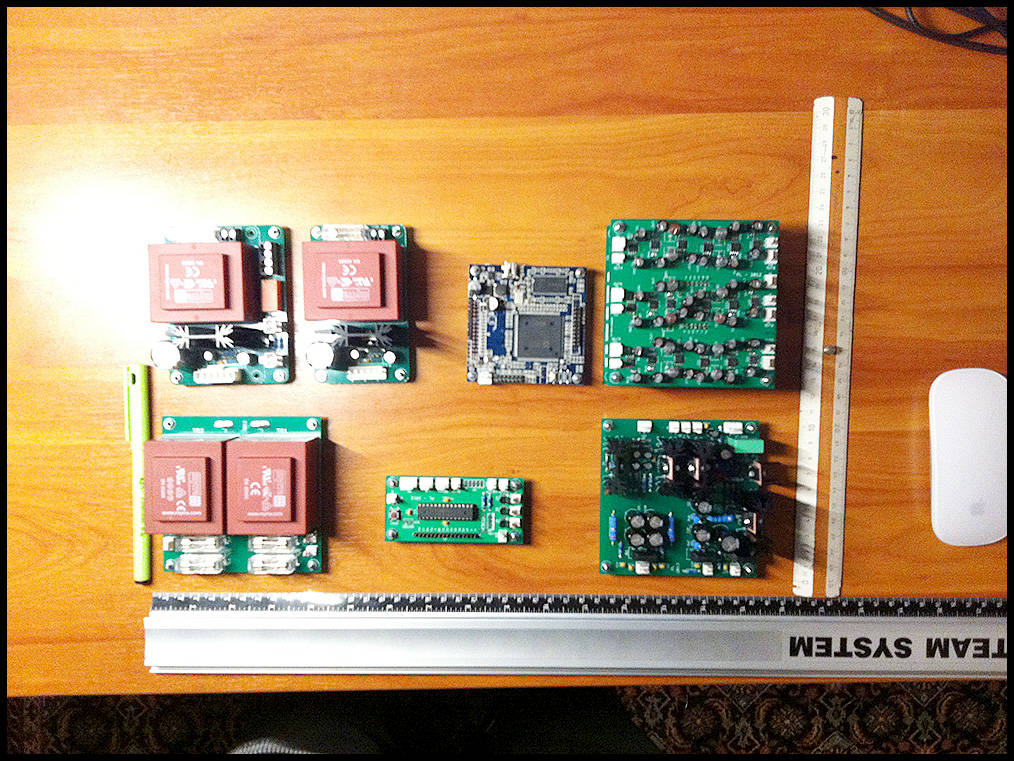

Dan wordt het zoiets…..
230 V AC:

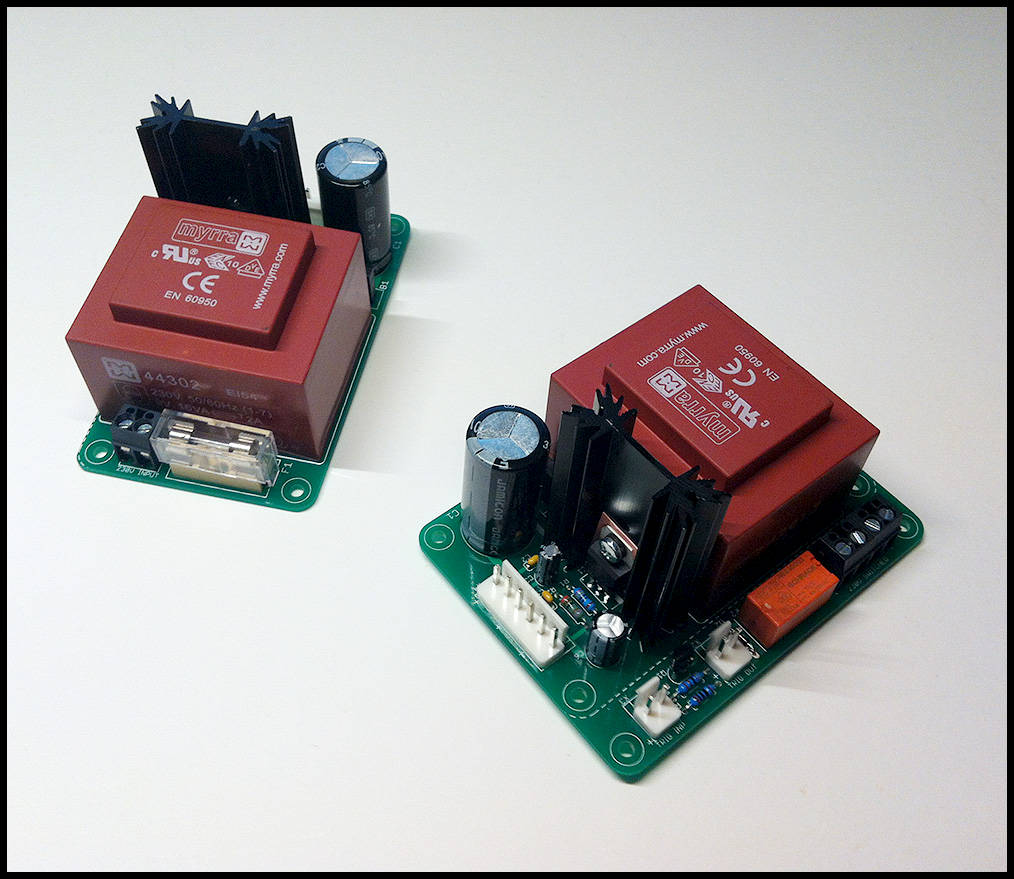

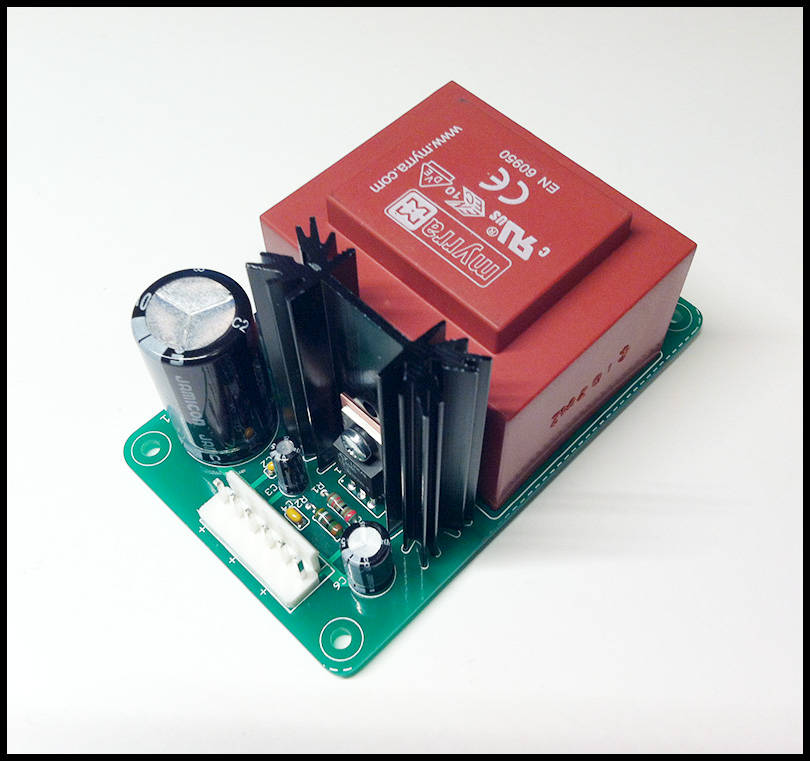

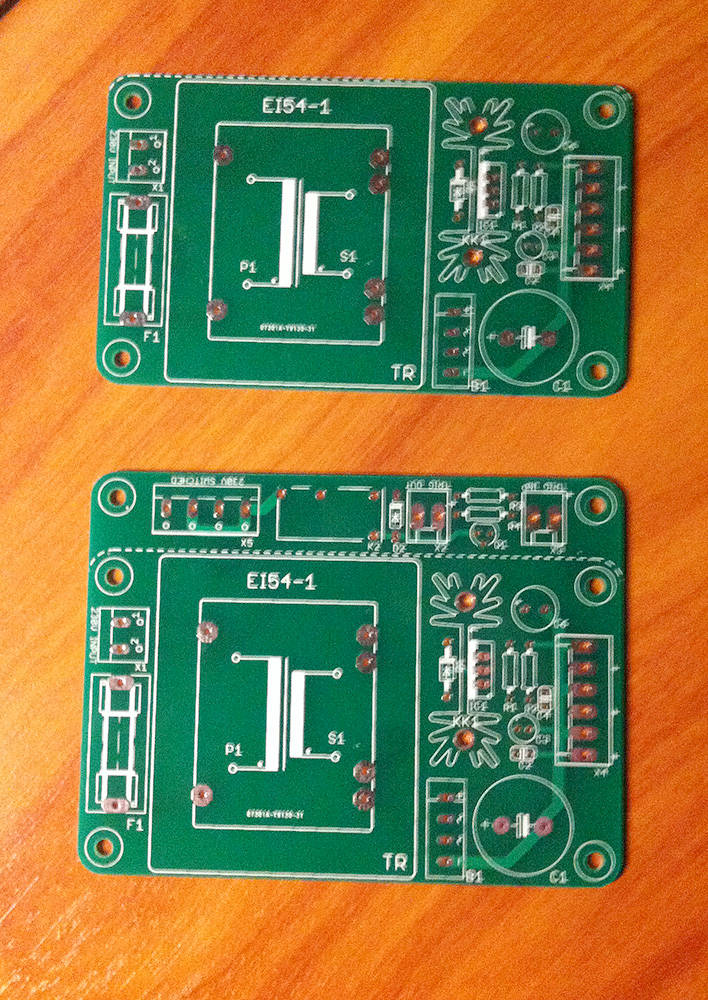

- 230V loopt vanaf de achterwand naar de Standby PSU en van daaruit naar de DSP PSU en de DAC TRAFO. Blijft helemaal links in de kast en komt niet in de buurt van andere lijnen die kritiek zijn
AC Voeding:
- Van DAC TRAFO gaat het dan naar de DAC PSU, loopt via de voorkant van de kast en kruist alleen met stuursignalen van de CONTROLLER
DC Voeding:
- Van de DAC PSU gaan 3,3, 5 en 12V naar de DAC
- Van de DAC PSU gaat ook nog eens 12v naar de MULTI-CH print bovenop de DAC (niet ingetekend)
- Van DSP PSU gaat 5V naar de DSP
- Van de Standby PSU gaat 5V naar de CONTROLLER print
- 3.3V voor de level converter komt van de DAC X7 connector
- 3.3V voor de TOSLINK Receiver komt van de DSP
I2C bus:
- Loopt van de CONTROLLER naar de DAC, kruist enkele DC voedingslijnen maar loopt er niet parallel aan
I2S bus:
- steekt direct over van DSP naar DAC, kruist enkel een DC voedingslijn
Stuur signalen:
- Bos draden van CONTROLLER loopt naar het front paneel (LED, Rotary Enc, Standby knop, IR ontvanger)
- Mute aansluiting gaat niet naar de DAC maar naar de 2 x 4 XLR backplane
- SPDIF/I2S stuursignaal gaat naar de DAC
- Trigger signaal gaat naar zijkant STANDBY PSU
- Trigger ' out' gaat van STANDBY PSU vervolgens door naar de achterkant van de kast
SPDIF:
- Vanaf de TOSLINK Receiver vanaf de achterkant naar de DSP, 3.3V en GND voor de TOSLINK komt ook van de DSP, laat ik denkelijk over de DSP heen lopen en niet zoals getekend tussen DSP en DAC door.
Analoog:
- XLR Links loopt even paralell aan enkele voedingslijnen en dan naar de backplane
- XLR Rechts gaat direct naar de backplane
- XLR 3 tot en met 8 zit als MULTI-CH print bovenop de DAC print in lopn vanaf beide zijkanten direct naar de XLR backpanel.
USB:
- van de DSP loopt nog een USB kabel naar de achterwand (niet ingetekend)
Ik zie geen echte knelpunten maar opmerkingen, suggesties, aanvullingen: altijd welkom!
