Vervormingsarme 6C33 SE versterker!

[Ah!buis]

Zo, dat gaat hier ineens in sneltreinvaart Pas maar op dat je geen vergissingen maakt, haast en spoed ...
Is de ECC99 al binnen dan ?
Anne

[Ah!buis]

Er is toch een mooi voorbeeld hoe dalmura(.com) het heeft gedaan ?

dit is iets heel anders, geen verzadeging maar inductie

Is mooi meegenomen en als de induktie inzakt is de verzadiging nabij .
Anne

[transplanum]

Er is toch een mooi voorbeeld hoe dalmura(.com) het heeft gedaan ?

dit is iets heel anders, geen verzadeging maar inductie

Is mooi meegenomen en als de induktie inzakt is de verzadiging nabij .
Anne

Heb je ook even uitgerekend bij welke spanning en frequentie dat dan het beste kan gebeuren? Ik denk het niet nl.

[Ah!buis]

dit is iets heel anders, geen verzadeging maar inductie

Is mooi meegenomen en als de induktie inzakt is de verzadiging nabij .
Anne

Heb je ook even uitgerekend bij welke spanning en frequentie dat dan het beste kan gebeuren? Ik denk het niet nl.

Die gast dat dat met 100Hz + harmonischen (dubbelfasig gelijkgerichte netspanning) en een gelijkspanningskomponent van Vtopx2/π , maar verzadiging is toch niet frequentiegebonden
Wel stroom en die is weer funktie van spanning en frequentie.
Spanning over L in serie R , over R laagdoorlaat (scherpe punt van het gelijkgerichte gaat eraf)
Naar gelang de L afneemt komen de punten meer en meer terug.
Anne

[Ah!buis]

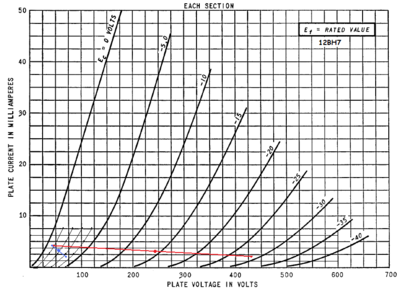

Ondertussen nog gekeken of het ook met de 12BH7 ipv ECC99 kan.
Ziet er wel naar uit, de 390Ω kathodeweerstand verhogen naar 560Ω .
Wel onder voorbehoud, ik heb de grove grafiek wat geïnterpoleerd en de verschillende fabrikanten wijken wat af.Deze is van gen-electric.
Anne

[transplanum]

Is mooi meegenomen en als de induktie inzakt is de verzadiging nabij .
Anne

Heb je ook even uitgerekend bij welke spanning en frequentie dat dan het beste kan gebeuren? Ik denk het niet nl.

Die gast dat dat met 100Hz + harmonischen (dubbelfasig gelijkgerichte netspanning) en een gelijkspanningskomponent van Vtopx2/π , maar verzadiging is toch niet frequentiegebonden
Wel stroom en die is weer funktie van spanning en frequentie.
Spanning over L in serie R , over R laagdoorlaat (scherpe punt van het gelijkgerichte gaat eraf)
Naar gelang de L afneemt komen de punten meer en meer terug.
Anne

Trafo zijn niet echt je ding he Anne. Het eerste wat je bij de trafobouwers in de formules ziet is de frequentie (voor de uitsturing)
Ik zie wel verder op waar het schip strand. In iedergeval een leuk topic myfy met een interresante eindbuis.

[Ah!buis]

Trafo zijn niet echt je ding he Anne.

Idd , een trafo is een laatste redmiddel als 't niet anders kan

Het eerste wat je bij de trafobouwers in de formules ziet is de frequentie (voor de uitsturing)

Je wil toch niet beweren dat de verzadiging frequentie-afhankelijk is .
Anne

[transplanum]

Trafo zijn niet echt je ding he Anne.

Idd , een trafo is een laatste redmiddel als 't niet anders kan

net zo iets als tegenkoppeling waarschijnlijk

Het eerste wat je bij de trafobouwers in de formules ziet is de frequentie (voor de uitsturing)

Je wil toch niet beweren dat de verzadiging frequentie-afhankelijk is .
Anne

de verzadeging ligt vast op de uitsturing, de uitsturing is frequentie afhankelijk

[Piet1950]

Sander schreef:

Zo, versterker zit in elkaar, morgen de voeding maar even in elkaar solderen, maar het begin is d'r, als het meezit kan morgen de stekker erin.

Hele mooie proefopstelling, Sander. Hopelijk blijft het zo mooi. De mijne was niet zo mooi, maar die werkte al wel. Nu ben ik druk aan het (netjes) bouwen. Jij veel succes.

Piet

[Ah!buis]

de verzadeging ligt vast op de uitsturing, de uitsturing is frequentie afhankelijk

Dat zou ik omdraaien De uitsturing ligt vast op de verzadiging
Anne

[SSassen]

Zo, dat gaat hier ineens in sneltreinvaart Pas maar op dat je geen vergissingen maakt, haast en spoed ...
Is de ECC99 al binnen dan ?
Anne

Ja, de ECC99’s zijn binnen, en ik heb geen haast hoor, maar wil wel deze week het spul in elkaar hebben zitten

[transplanum]

de verzadeging ligt vast op de uitsturing, de uitsturing is frequentie afhankelijk

Dat zou ik omdraaien De uitsturing ligt vast op de verzadeging
Anne

Uhh ja dat klopt, beetje te snel opgeschreven...

[SSassen]

Sander schreef:

Zo, versterker zit in elkaar, morgen de voeding maar even in elkaar solderen, maar het begin is d'r, als het meezit kan morgen de stekker erin.

Hele mooie proefopstelling, Sander. Hopelijk blijft het zo mooi. De mijne was niet zo mooi, maar die werkte al wel. Nu ben ik druk aan het (netjes) bouwen. Jij veel succes.

Piet

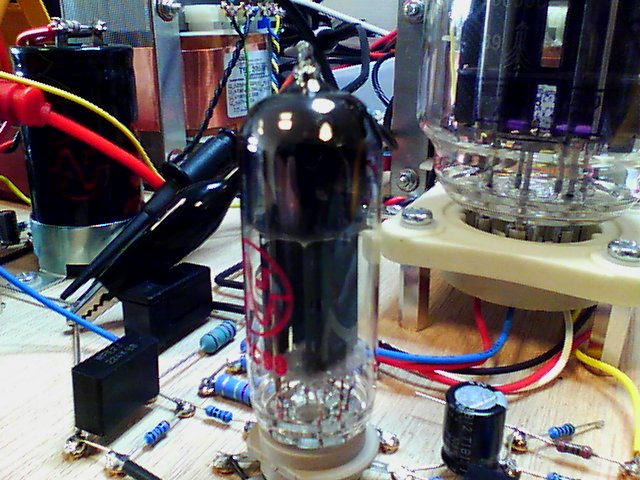

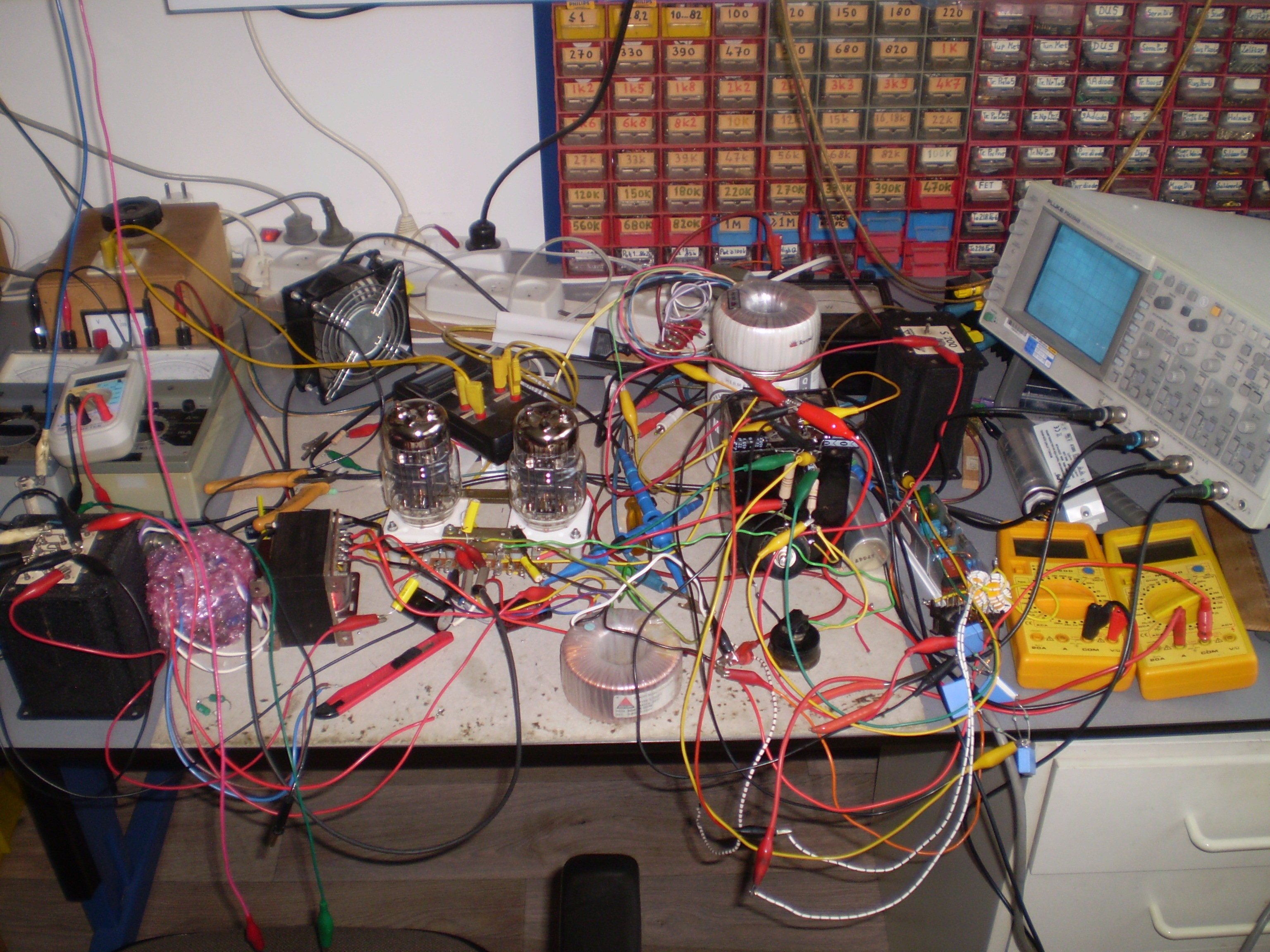

6c33c opstelling.JPG

Da’s een serieuze opstelling Piet, inclusief ventilator voor de koeling van de buizen of de ontwerper als de stekker er voor de eerste keer ingaat

[SSassen]

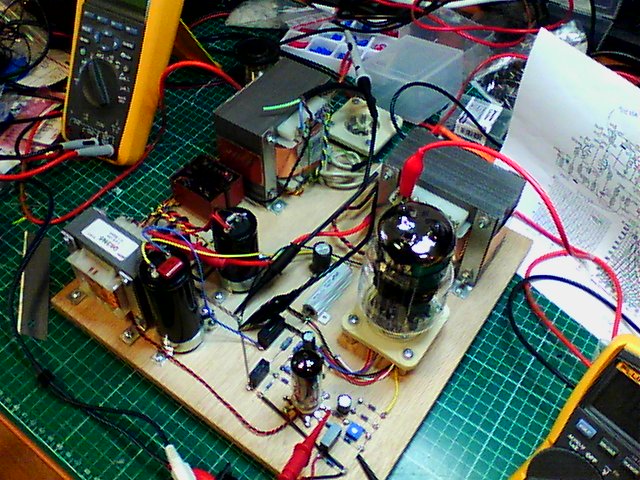

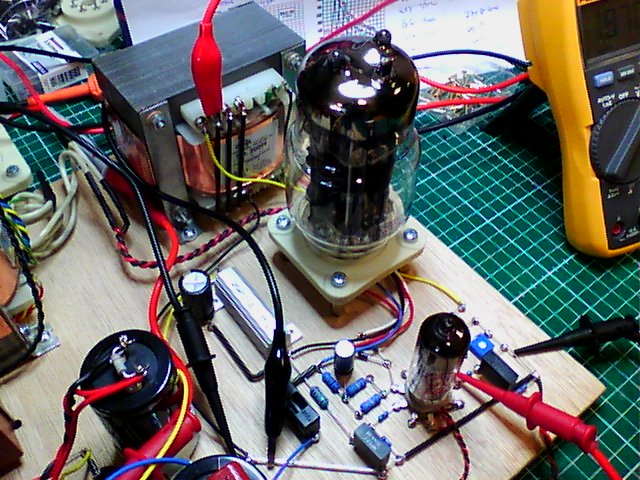

Goed, voeding in elkaar gezet, los getest, werkt, alleen de spanningen zijn wat aan de hoge kant, buizen ingeprikt en de voeding aan de versterker vastgeknoopt en ook dat werkt allemaal, ruststroom door de 6C33 is netjes in te stellen etc. Nu verder knutselen en eens kijken of er ook geluid uit komt, dat was immers de bedoeling ...

[SSassen]

En hij speelt, en alle spanningen zijn min of meer zoals verwacht, dus we zijn op de goede weg. Nu eerst even lunchen en dan de toongenerator eraan knopen en eens kijken hoe of wat.

[Ah!buis]

En hij speelt, en alle spanningen zijn min of meer zoals verwacht, dus we zijn op de goede weg. Nu eerst even lunchen en dan de toongenerator eraan knopen en eens kijken hoe of wat.

Klinkt hoopvol
De spanningen zijn dus hoger dan verwacht ? Ik had het eerst uitgewerkt met 590V maar vermoedens dat de trafo wel's wat meer kon inzakken, overgedaan met 530V.
Als de spanning lager uitvalt komt de 99 in wat nauwe schoenen, nu is het hoger, niet erg.
Wel wordt de 6C33 heter maar was al met zo'n 35W aan de veilige kant.
Met SE heb je nogal vlug last van brom, valt 't mee ?
Hier nog de eerdere versie op hoger spanning.
Anne

[SSassen]

Met SE heb je nogal vlug last van brom, valt 't mee ?

Nul brom, met m'n oor fysiek tegen de conus hoor ik niets ...

[SSassen]

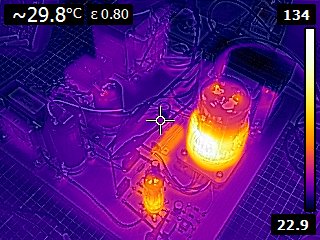

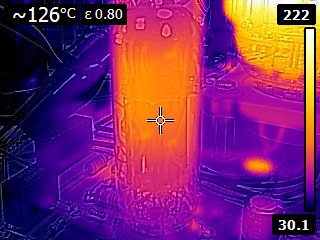

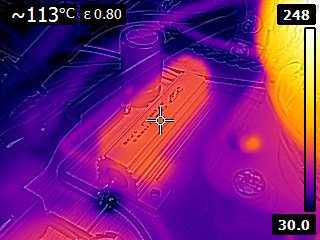

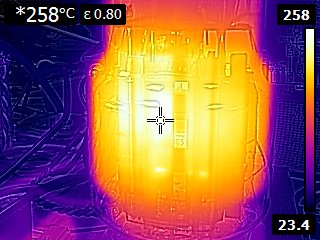

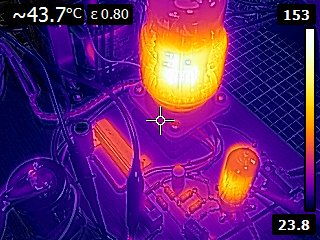

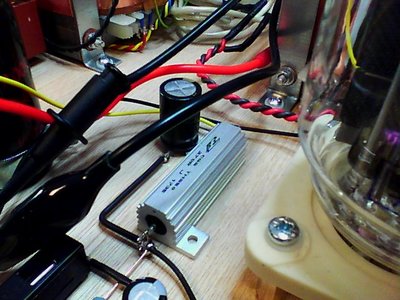

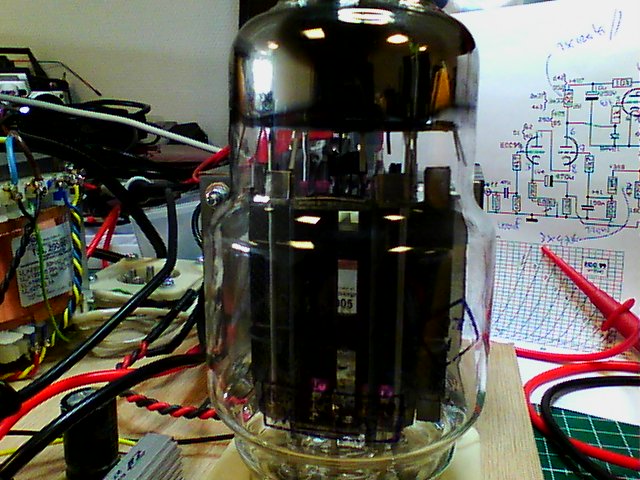

Zo, de versterker speelt inmiddels al een halfuurtje en één ding wat opvalt is de hoeveelheid warmte die van de 6C33 afkomt, nu is deze relatief veilig ingesteld, en zeker niet op het maximum van 60W, maar het voelt wel een beetje als een bijzetkachel. Hieronder een aantal foto's gemaakt met de thermische camera, duidelijk is te zien dat de twee buizen en de kathodeweerstand een flink stuk warmer zijn dan de andere onderdelen.






[Henkjan]

mooi stuk gereedschap zo'n camera zeg

[Piet1950]

Mijn compliment Sander, voor de wel zeer snelle bouw, en Anne voor het ontwerp.
Ben benieuwd naar de audiotest.

Piet

[transplanum]

Er loopt ook een draadje op diy.com: https://www.diyaudio.com/forums/tubes-v ... woked.html
en deze ook: https://www.diyaudio.com/forums/tubes-v ... rrent.html

[Ah!buis]

Da's idd echt winterwerk
Die dikke weerstand is wel bedoeld om bijv tegen een chassis geschroeft te worden, niet op een plankje.
Anne

[SSassen]

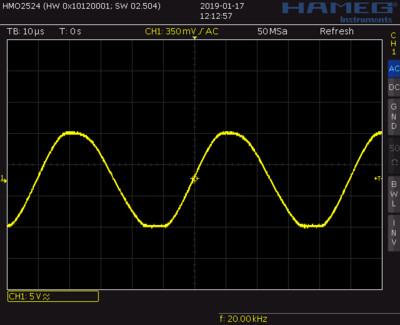

Goed, even wat gerommeld met de toongenerator. Onderstaand twee screenshots, de eerste is een 20kHz sinus net tegen clippen aan, de tweede een 20kHz blokgolf net onder clippen. De 20kHz blokgolf is duidelijk afgerond en da's iets waar ik zo gelijk even naar ga kijken. Uit het eerste screenshot volgt:

Vrms=(1/sqrt2)*Vpeak > Vrms=0.707*Vpeak hieruit volgt voor Vpeakpeak > Vrms=0.353*Vpp

Vrms=0.353*15 > Vrms=5.3V

Voor het uitgangsvermogen geldt dan:

P=I*V > P=I^2*R > P=V^2/R > P=5.3^2/8 > P=3.5W

Kortom we moeten nog even aan de bak, want we zitten nog niet in de buurt van de berekende waarde voor het uitgangsvermogen.

[SSassen]

Er loopt ook een draadje op diy.com: https://www.diyaudio.com/forums/tubes-v ... woked.html
en deze ook: https://www.diyaudio.com/forums/tubes-v ... rrent.html

Dat zijn m'n eigen topics op DIYaudio ...

[SSassen]

Die dikke weerstand is wel bedoeld om bijv tegen een chassis geschroeft te worden, niet op een plankje.

Dat snap ik, dit is een 50W exemplaar ipv. de 10W die we hadden gespecificeerd, dus dat gaat prima zo.
