Bill, ja opnieuw Bill

[Barry2001]

Ziet er profi uit Ronny! Snel aansluiten, ben benieuwd naar je bevindingen.

Ik zou persoonlijk de voetjes zo laten, en als je het toch wilt radiatorverf gebruiken. Goed de contacten afplakken als je een spuitbus gebruikt. Maar nogmaals, is persoonlijk, vind 'm wel gaaf zo.

[ray5150]

Porcelein lijkt mij zeer moeilijk te lakken, vanwege het glazuur is het net zo glad als glas.
Of vergis ik mij nu ?

[Ah!buis]

Je zou 't kunnen proberen met een viltstift "tuinkwaliteit".Had ik vroeger (kan Pentel geweest zijn),schreef op eigenlijk alles.
Anne

[ronnydepony]

Bijna alles is gesoldeerd, dus ik kan bijna over gaan naar de bedrading.
Maar daarna, hoe begin je met het testen van de versterker.

Gloeispanning is eenvoudig, als de buizen oplichten zal het wel in orde zijn.

Maar helpt het hier bij een buizenversterker met een zogenaamde "LIGHTBULB" om de eerste keer de spanning erop te zetten.

Normaal gezien zijn mijn condensatoren ook voldoende om spanningen te meten zonder de buizen erin.

Die eerste keer inschakelen , aargh

[Ah!buis]

Zou wel eerst de regelingen voor de ruststroom op max.negatief zetten.Maak je de dure buizen niet stuk.
Anne

[Dalojan]

Misschien zat er wel zwarte glasverf bestaat, dan is dat nog een optie.
Groetsz,
Jan

[Dalojan]

Inderdaad eerst alles op maximaal negatief, dan de spanning er op en zeker 90 seconden wachten voordatje per buis het negatief instelt. Ik zou het in stapjes doen en
Tussen de stappen 30 seconden wachten en de spanning over de cathode weerstand meten. En controleer op stabiliteit. Stapjes van b.v. 5 a 10 ma beginnend bij een buis daarna de volgende tot je alle 4 gehad hebt en dan de volgende stap.
Zelf heb ik een baas serve systeem in mijn KT88 versterker gemaakt dat geschikt is voor klasse A en AB dus ook voor de Bill.Die serve regelt dat zelf en zorgt altijd voor een stabiel werkpunt. Handige is dat je het makkelijk kan instellen d.m.v. een referentie spanning voordat de buizen er in gaan. In mijn geval is het 10mV per mA (10ohm Rk)

Groetsz,
Jan

[ray5150]

Ik had nog een ideetje over het zwart kleuren van de buisvoeten.
Met een roterende staalborstel en grof schuurpapier het glazuur verwijderen.
Op het onderliggende porcelein kun je uitstekend lakken, lijkt me. dat is zo poreus als wat.
Een puntje van aandacht is wel het beschermen van de buiscontacten, maar dat lijkt me vanzelfsprekend...

[ronnydepony]

bedankt om mee te denken hoe ik eventueel die buisvoeten zwart kan maken, alles vordert gestaag, maar er kruipt toch meer tijd in om alles passend te krijgen.

[metabaron]

Ja het eigenlijke solderen is misschien maar een kwart van het werk.
Zoeken denken bestellen kast maken tekenen is het meeste werk.
Daarna de puntjes op de i zetten is ook een langdurige kwestie
Maar daarna vervuld met trots naar je laatste masterpiece luisteren is helemaal te gek!!!!!

Dennis

[ray5150]

Ik kan niet anders dan Dennis gelijk geven.
Er gaat altijd meer tijd inzit dan je denkt.

[Ah!buis]

En vergeet niet de tijd die er in gaat zitten als er iets niet(goed) werkt
Anne

[ronnydepony]

En dan hebben we dit forum Anne

[Kappa7]

En dan hebben we dit forum Anne

Tja daar gaat echt veel tijd in zitten

[ronnydepony]

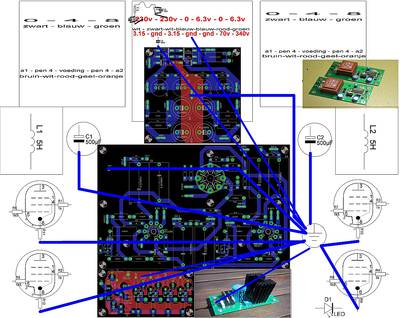

Nog een beetje zitten klooien met de indeling
Dit is wat ik er eventueel kan van maken :

Kan dit werken zo

[democles]

Niet veel mis mee,misschien de gloeispanning print iets dichter bij de trafo.

Of het met de opstelling van de smoorspoelen gaat werken is uitproberen.(kan evt. altijd een schotje alu tussen,tussen spoelen en voeding)

[Dalojan]

Tuurlijk gaat dat werken zo maar het is wel volle bak! Ben ik effe blij dat ik hem niet naar zolder hoef te zeulen. . .

Groeten,
Jan

[ronnydepony]

Hoeft niet naar de zolder, blijft op het gelijkvloers

Morgen denk ik klaar te zijn met de schikking en alles vast te zetten , kan de bedrading beginnen

[ronnydepony]

Waar plaats ik het beste mijn steraardepunt ?

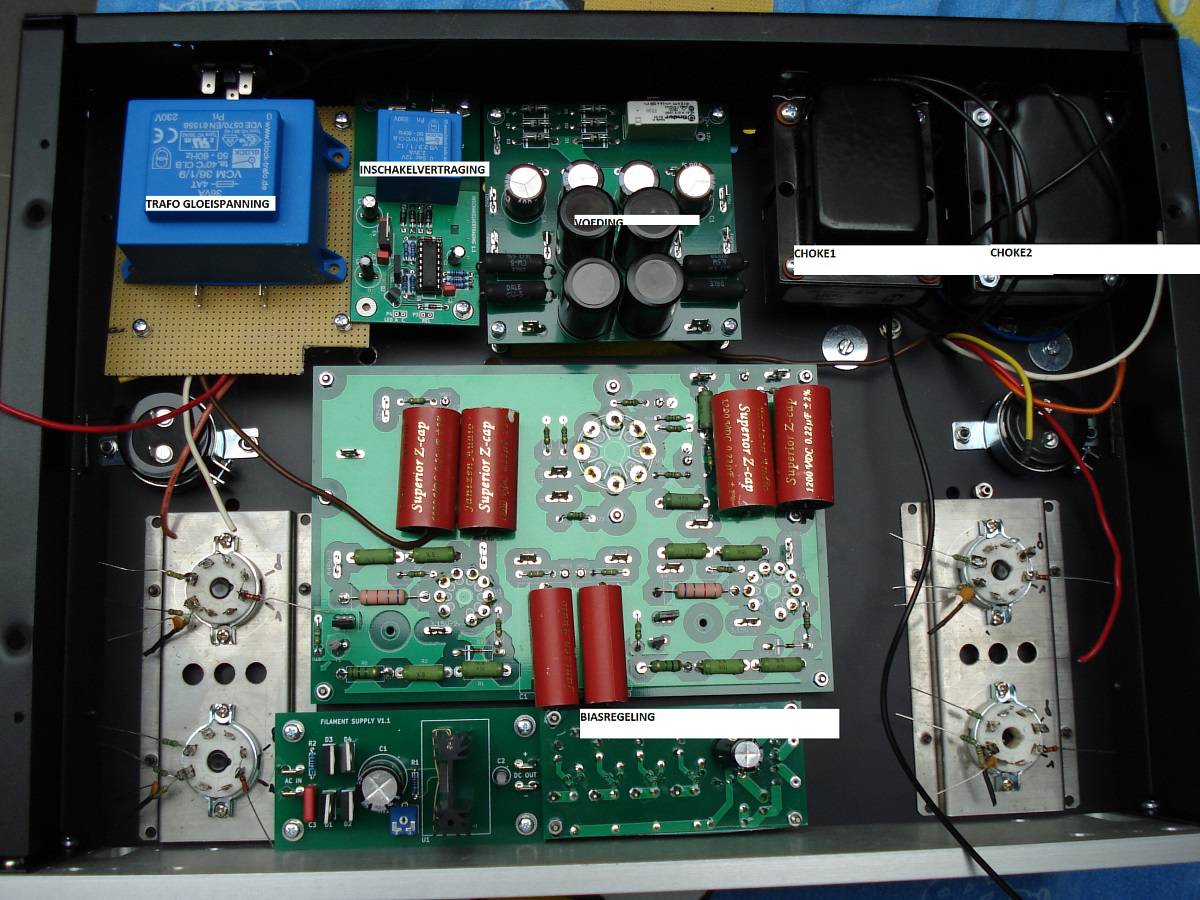

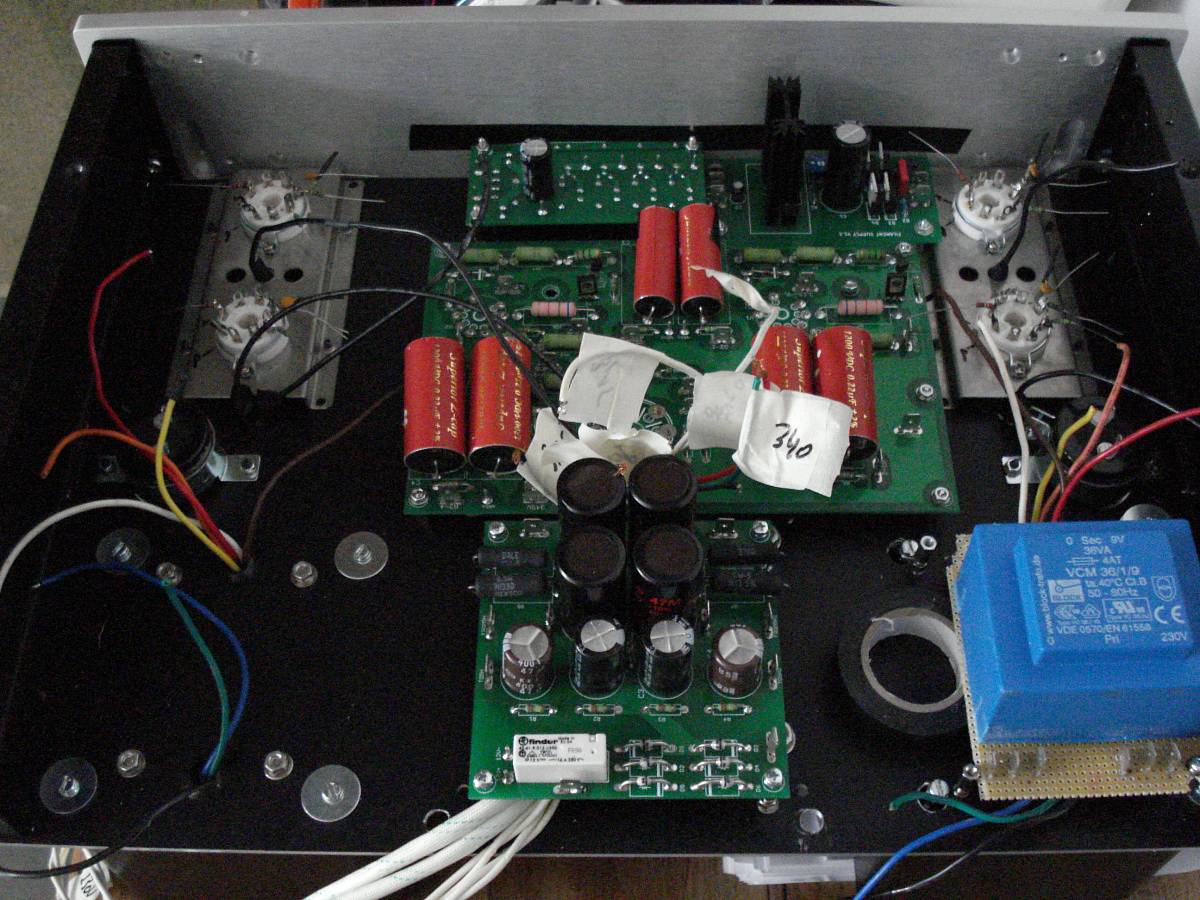

Ben nu zover dat buiten de chokes alles op de bovenplaat is aangesloten.
Dus als ik de onderplaat verwijder ik toegang heb tot alles.
De achterkant waar de chokes en de in- en uitgangen zullen op gemonteerd worden zal aan de bovenplaat bevestigd worden, dit om de toegankelijkheid van onderaan toe te laten.

[Ah!buis]

Waar plaats ik het beste mijn steraardepunt ?

Zou zeggen ,zo dat er korte verbindingen zijn.Of in de buurt van de ingang.
Geen onderdelen van de voeding aan het aardpunt.Voeding als een eigen eenheid opbouwen en enkel de min van de laatse elco naar 't aardpunt.Aardverbinding van de gloei-afdeling waar 't uitkomt,doet er niet toe.
Anne

[Barry2001]

Waar plaats ik het beste mijn steraardepunt ?

Zou zeggen ,zo dat er korte verbindingen zijn.Of in de buurt van de ingang.
Geen onderdelen van de voeding aan het aardpunt.Voeding als een eigen eenheid opbouwen en enkel de min van de laatse elco naar 't aardpunt.Aardverbinding van de gloei-afdeling waar 't uitkomt,doet er niet toe.
Anne

Mee eens. Zo heb je het eigenlijk al getekend Ronny.

[ronnydepony]

Bedankt voor de input

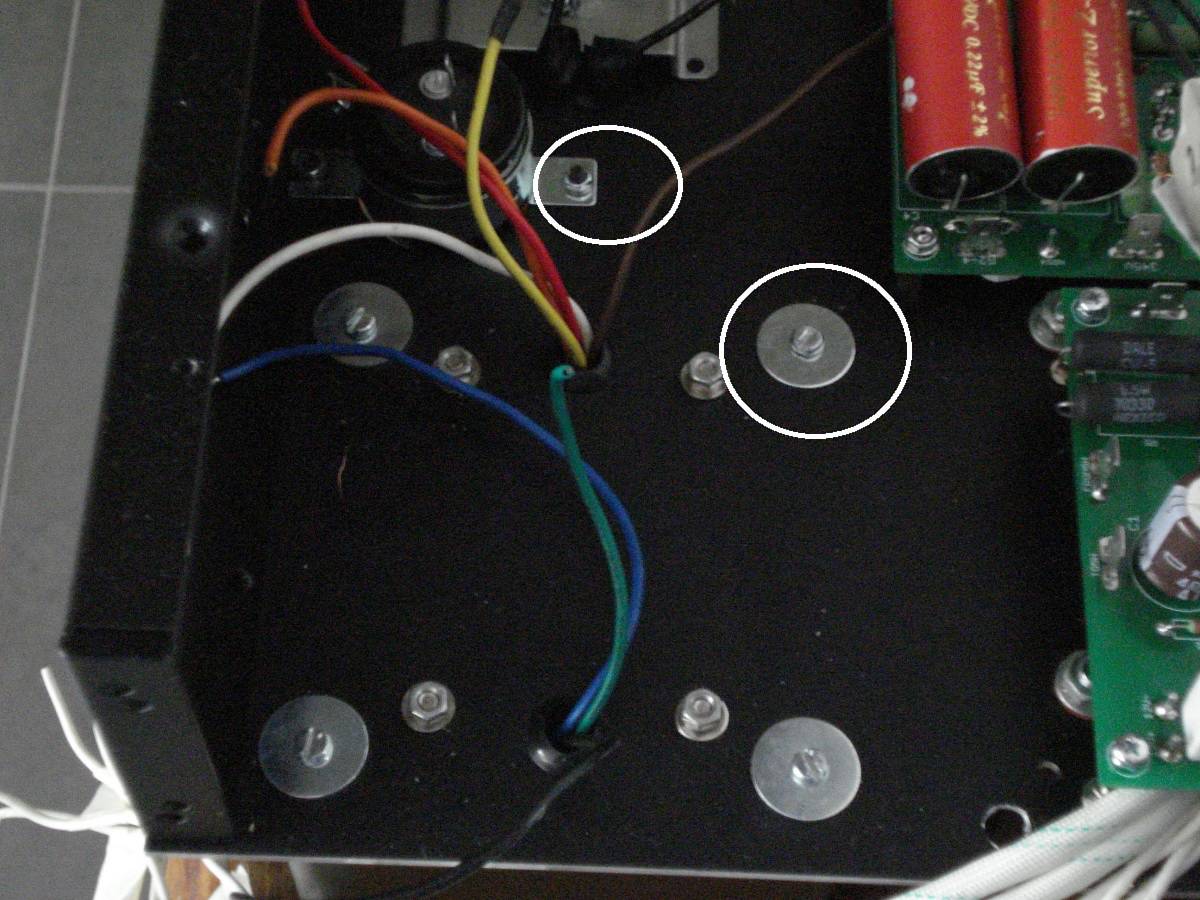

Met echte foto's zou ik 1 van deze 2 punten nemen, moet ik geen extra gat boren in de bovenplaat

Dus wat zou het beste zijn , bij de C of de UGT ?

[ronnydepony]

Soms kan men wel eens stom doen, had voor de inschakelvertraging een BD138 besteld ipv een BD139.
Dank zij RobertD een vervang-transistor ontvangen, en dit werkt nu.

Volgende week, een weekje verlof en hopelijk kan ik dan redelijk ver geraken met dit project.

[ronnydepony]

Misschien een domme vraag, maar hoe sluit je de aarde aan van de ingangsstekker ?


[Dalojan]

Hoi Ronny,

Normaliter verbind je die met het scherm van de trafo, dat is een folie laag tussen de primaire en sucundaire wikkeling en dient voor als afscherming tegen capacitieve overdracht van stoor pieken op het lichtnet van b.v. schakelen van inductieve belastingen als TL en motoren enz. En verbind hem als veiligheids aarde aan de kast.

Groeten,
Jan
