vierweg systeem met Dynaudio esotar en audio technology

[rikpost]

Bedankt lui
Goed van het weekend is het niet gelukt ,dus vandaag maar even een uurtje eerder gestopt ,ik hou het niet meer.
Vannavond moet er wat geluid uitkomen !

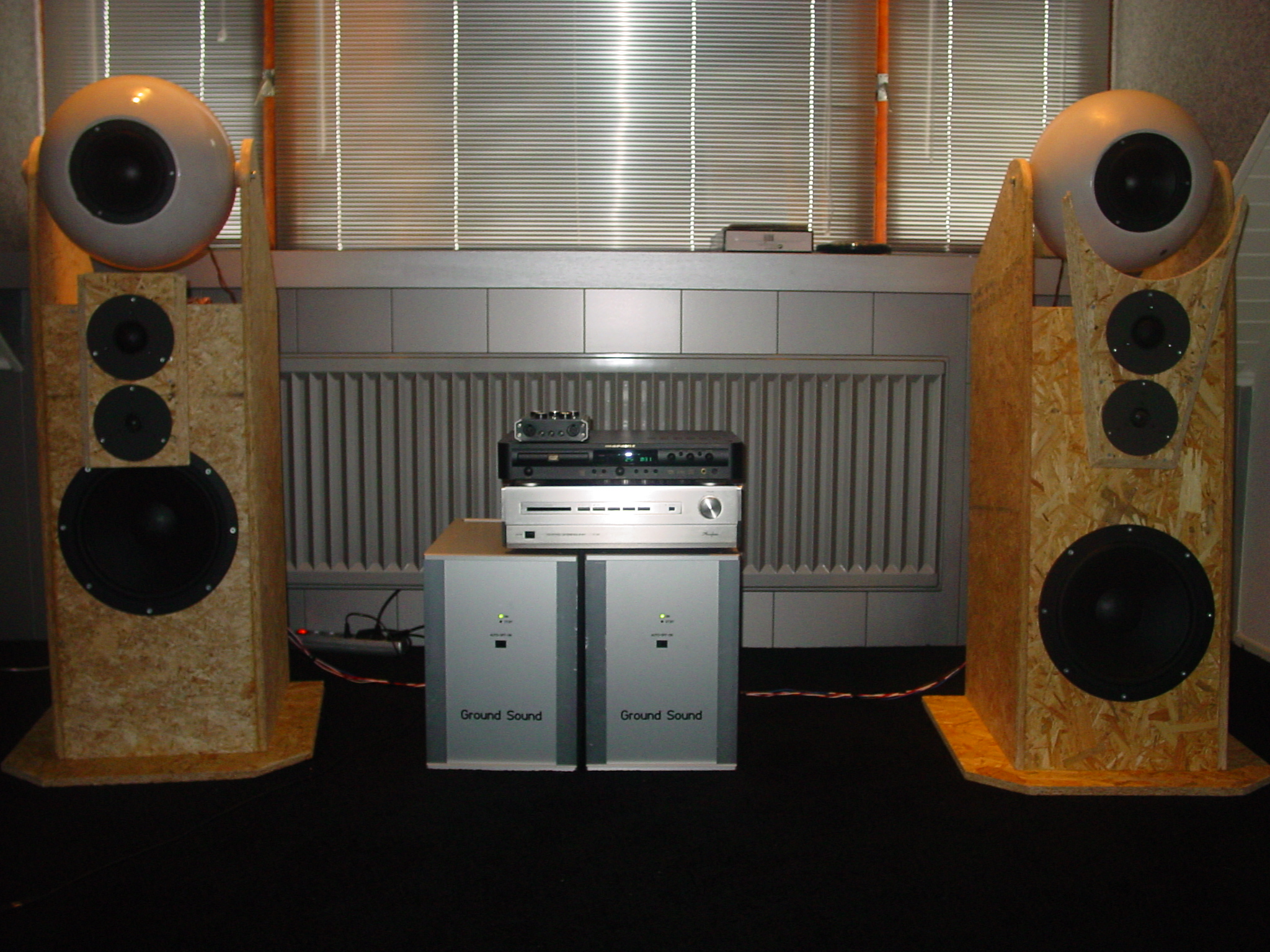

Ik heb twee test opstellingen gemaakt ,deze zijn niet representatief enkel de opstelling van de bol en ongv de grootte.

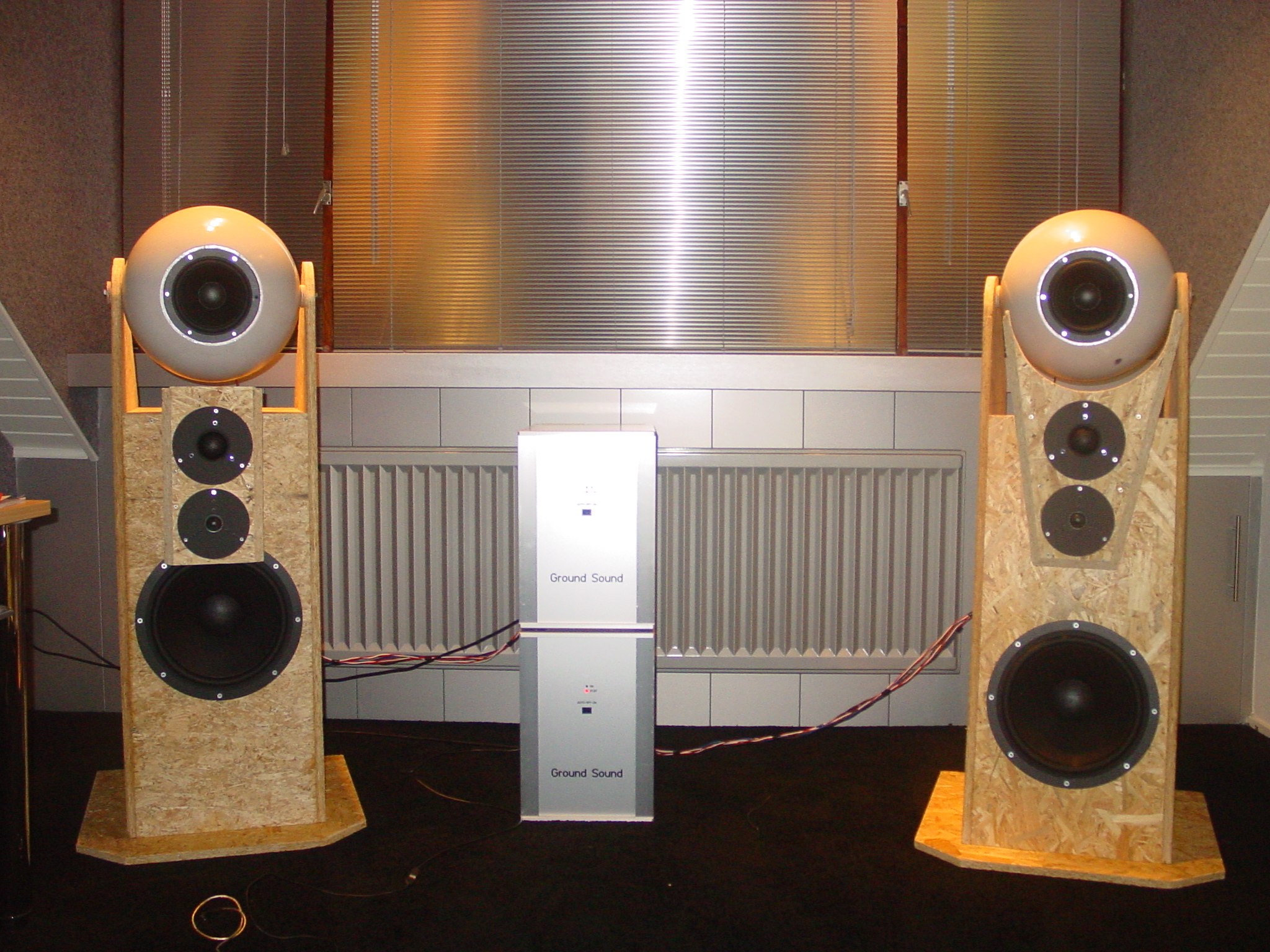

Ik heb een recht model gemaakt en een model wat 7 graden achter over staat .
Ik vind het schuine model estetisch wat mooier , het heeft in de configuratie geen praktische nut .

Omdat ik ook ruimte had voor de 12" heb ik hem er ook maar bij gezet .

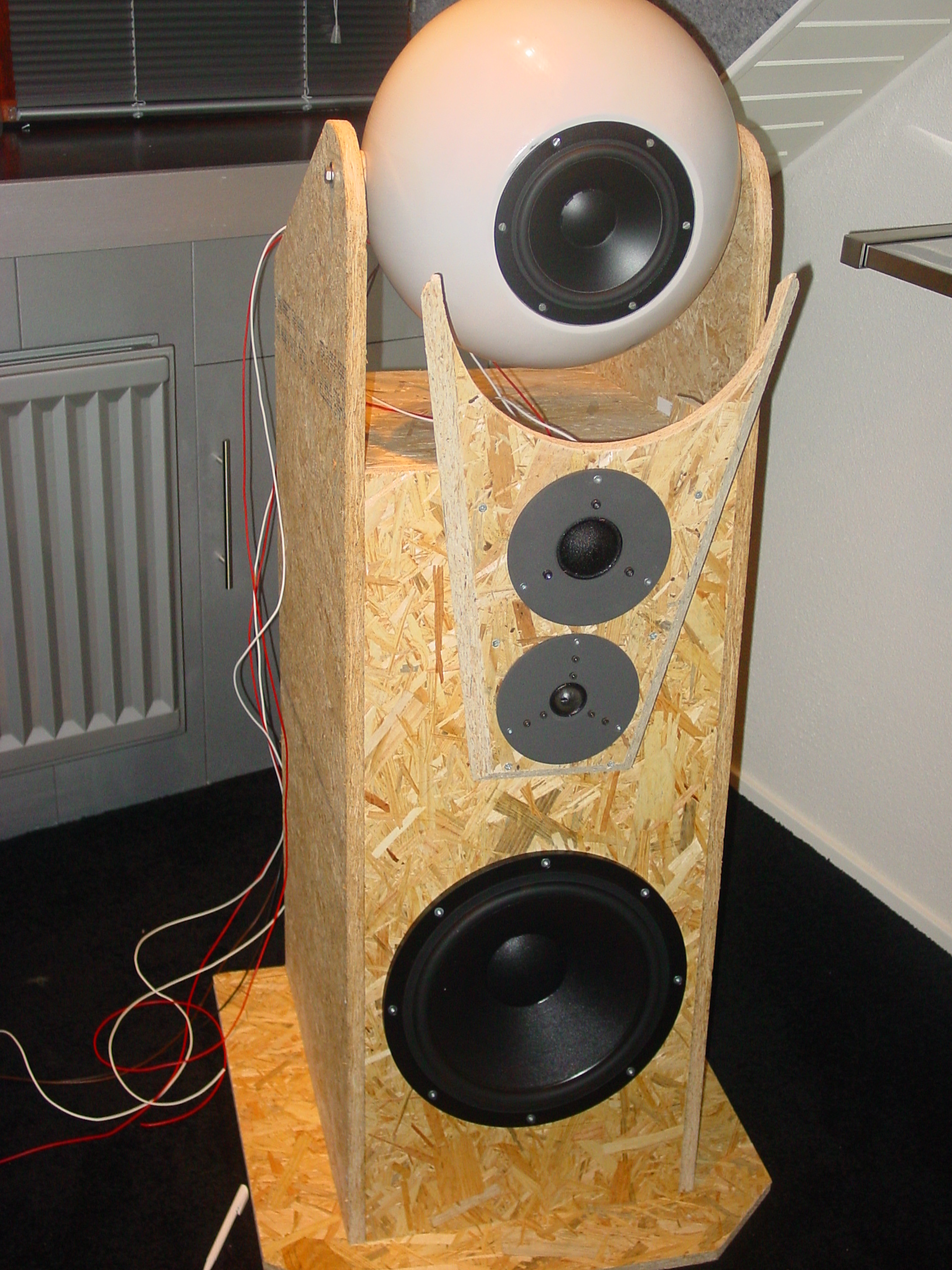

In een open U baffle ,we zien wel hoe dat uit pakt.
En dan nu maar beginnen met de units aansluiten

Dit word een real time verslag Met een uurtje vertraging

[rikpost]

Dat is ëen

[MechanicalAnimal]

getverdemme

dat gaat zeker een geslaagde set worden

[rikpost]

Thanks

Ik hoop het afgezien van het laag word dit toch de opzet .
Ik heb in de ander box de units inmiddels ook zitten ,nu nog even de stekkers aansluiten .
En dan even een half uurtje ruimen hier voordat de prik er op gaat

[grimoire]

Supergaaf die bollen die zo in de lucht hangen

Die mid en tweet baffles zijn tijdelijk, maar steken ze bij de uiteindelijke variant ook boven de rand uit? Lijkt me mooier van niet namelijk, dt accentueert die bol beter

[jeroen_d]

Ik vind het er gaaf uitzien.

Maar, ja sorry, een maar. Je maakt een bol zodat je een heel mooi afstraalgedrag krijgt en dan ze je er een constructie vlak voor die dit mooie gedrag weer om zeep helpt?

[rikpost]

Je bebt natuurlijk gelijk ,bij de ander ( het rechte model zit de bol meer naar voren )..
Maar daar is deze opzet dan ook voor .
Zo veel mogelijk variabele creëren ,voor dat ik de uiteindelijke kasten ga bouwen .
Ik ga bv bij het rechte model ook eens de tweeter onder de mid zetten enz .
Maar dat er wat onder of boven komt ,kom ik niet onder uit .
Tenzij ik een breedbander in de bol zet natuurlijk
Maar daar hou ik niet van

[ds23man]

Als het niks is, dan kan je vrouw ze nog gebruiken als bloempot: bollen met de opening omhoog en de pot kan er zo in!





Sorry, kon het niet laten

[rikpost]

Dure bloempotten dan

Anyway het staat klaar nu eerst een bakkie en dan een heel basic filtertje bouwen

[Henkjan]

Tenzij ik een breedbander in de bol zet natuurlijk
Maar daar hou ik niet van

coaxiaal dan maar?

[Dan]

Ik begrijp er niet zo veel van. Waarom gebruik je een bol voor de midwoofer en U frame voor de woofer en doe je de tweet en de mid weer op een vlakke baffle? Misschien heb je het wel ergens uitgelegd maar dat heb ik dan gemist

[piet1955]

Ziet er leuk uit Rik.
Maar hoe ga je dat allemaal netjes op elkaar aan laten sluiten?
Dat gaat flink werken in de Groundsound DSP worden...........als het al op te lossen is.

[Barry2001]

Beetje R2D2 lijkt het wel toch?? Erg leuk ding, eens wat anders, succes met het goed aan het spelen krijgen.

[bas focal m180]

De beide dome's ook in een bol .

Lijkt me veel extra werk maar je bent al zo ver en goed op weg dat dat er ook nog wel bij kan .

[rikpost]

Supergaaf die bollen die zo in de lucht hangen

Die mid en tweet baffles zijn tijdelijk, maar steken ze bij de uiteindelijke variant ook boven de rand uit? Lijkt me mooier van niet namelijk, dt accentueert die bol beter

Ik ga een beetje expirimenteren in de afstand tussen de bol en de mid .
Kijken wat er uit komt ,dit zijn inderdaad maar test op stellingen.

Tenzij ik een breedbander in de bol zet natuurlijk
Maar daar hou ik niet van

coaxiaal dan maar?

Je bedoeld het hele rijtje drivers voor de woofer toch
Ehhhh nee hou ik ook niet van

Ik begrijp er niet zo veel van. Waarom gebruik je een bol voor de midwoofer en U frame voor de woofer en doe je de tweet en de mid weer op een vlakke baffle? Misschien heb je het wel ergens uitgelegd maar dat heb ik dan gemist

Hallo Dan er zijn meer fabrikanten, niet dat ik een fabrikant ben, die een bol kombineren met kast vormen .
Al is dat dan meestal een drieweg .
Ik heb de vorm van de behuizing niet alleen gekozen om reflecties tegen te gaan ik denk dat het met die reflecties in de praktijk allemaal wel meevalt .
Het gaat er mij voornamelijk om dat het geluid wat in de bol zit ook binnen blijft.
En verder word het gesloten laag ket de vorm van de hoog en mid baffle ga ik nog wat expirimenteren.

Ziet er leuk uit Rik.
Maar hoe ga je dat allemaal netjes op elkaar aan laten sluiten?
Dat gaat flink werken in de Groundsound DSP worden...........als het al op te lossen is.

hoi Piet we gaan het zien/horen .
Meten is weten

Hoe klinkt het nu
Nou ik hoor al hele mooie dingen die ik er op mijn andere set echt niet zo uit krijg .
Ik hoor ook dingen waarvan ik blij ben dat het niet uit mijn andere set komt
Maar goed ik heb er even een paar wissel frequenties in gegooid en wat wat gemiddeld met de db's en dat is het dan wel.

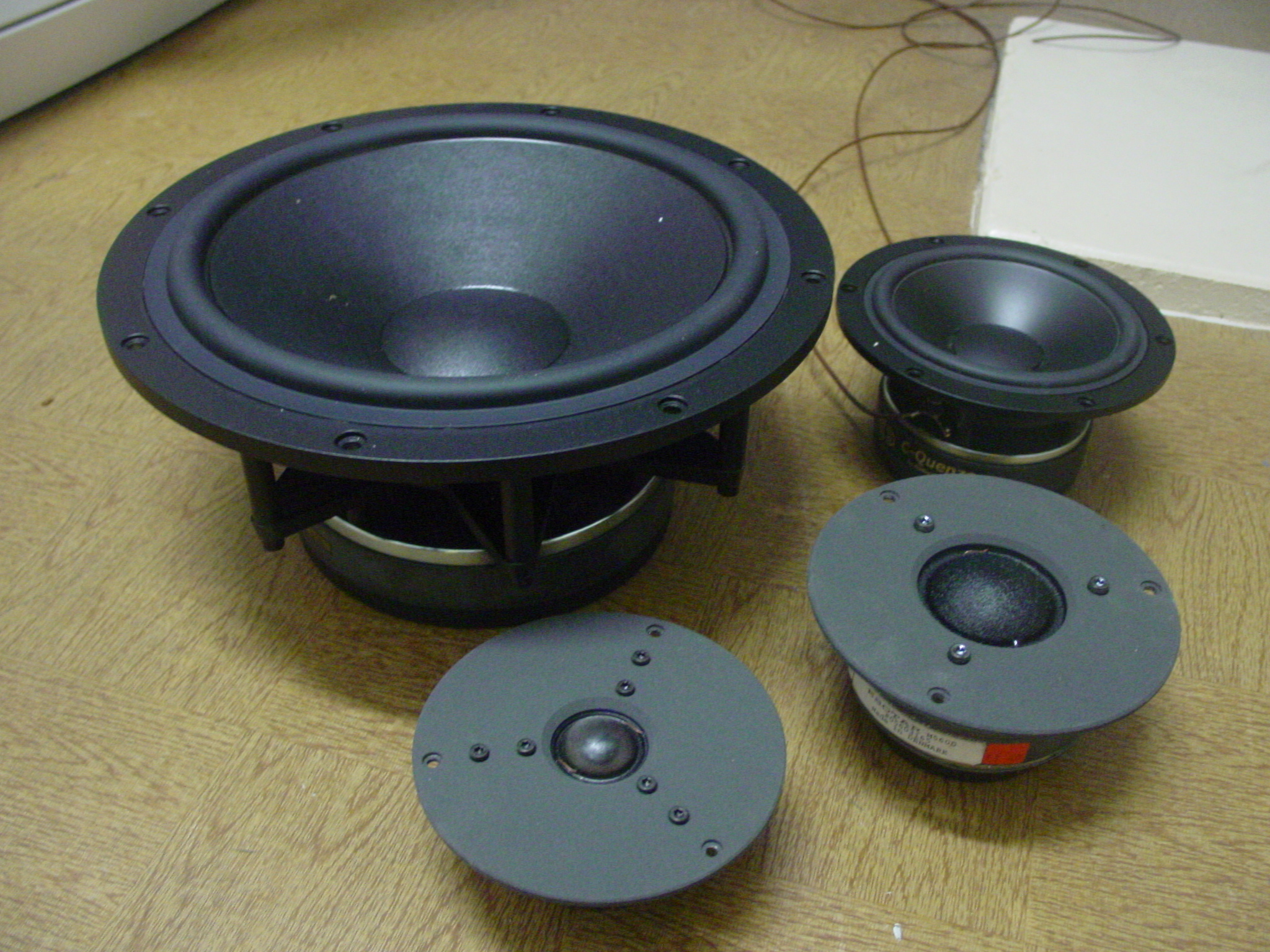

Alleen de tweeter is al gebruikt en de m560d's zitten al 12 jaar nieuw te zijn in de doos.
naar mate ik langer luisterde ging het wel steeds mooier klinken.

Nog even winter gedraaid van de vier jaargetijde .
En dat had toch al wel iets magisch/

Eerst maar even een tijdje draaien en dan verder tweaken ,tot nu toe valt het mij zeker niet tegen

[Henkjan]

Tenzij ik een breedbander in de bol zet natuurlijk
Maar daar hou ik niet van

coaxiaal dan maar?

Je bedoeld het hele rijtje drivers voor de woofer toch
Ehhhh nee hou ik ook niet van

nee, de tweeter in de mid, zoals bij bv de Kef uniQ

[rikpost]

Ik heb hem even gegoogled maar ik zie allen een tweeter in een woofer ,twee weg dus
Hou ik nie van

[Henkjan]

kan als 2weg, maar beter is als 3weg, dus een woofer onder die coax
zoals deze: http://oaudio.de/Lautsprecher-Bausaetze ... :4556.html

[Vinculum]

Erg stoer die bol!
Ik persoonlijk ben eens met een eerdere opmerking dat nu ook de tweeter in een bol(letje) moeten. Alleen de woofer mag in een kast (of een halve bol?).

[MichaelB]

Ik kan me wel voorstellen dat hij, alleen, de midwoofer kiest.
Kan je hier de reflecties tegengaan of extreem dempen, dan verdien je daar gehoortechnisch meer mee dan in het hoog of laag.

Trek je mid maar eens uit z'n kast en maak hem OB.

[markbakk]

Je kunt toch ook vrij simpel een mooie neodymiumtweeter ergens op de bol plaatsen, de R3004/602010 bijvoorbeeld? Dan behoud je het voordeel van de akoestisch goede buitenkant (dat wel wat zwaarder weegt dan effecten van de ronde binnenkant). Enige probleem lijkt me dan nog het afstraalgedrag van die tweeter goed krijgen, ideaal gezien zou die ook weer in/op een bolletje moeten zitten.

[rikpost]

Supergaaf die bollen die zo in de lucht hangen

Die mid en tweet baffles zijn tijdelijk, maar steken ze bij de uiteindelijke variant ook boven de rand uit? Lijkt me mooier van niet namelijk, dt accentueert die bol beter

Hallo Grimore
De bol moet inderdaad een dominantere rol krijgen in het ontwerp , gaat goedkomen.
Bedankt voor het compliment

Erg stoer die bol!
Ik persoonlijk ben eens met een eerdere opmerking dat nu ook de tweeter in een bol(letje) moeten. Alleen de woofer mag in een kast (of een halve bol?).

De beide dome's ook in een bol .

Lijkt me veel extra werk maar je bent al zo ver en goed op weg dat dat er ook nog wel bij kan .

Nu ja ik heb al eens een ontwerpje getekend maar dat werd wel hoog .
Zal eens kijken of ik het nog kan vinden .
De bollen voor de tweed en mid zijn wel veel minder werk.
Ik hoef dan geen rekening te houden met de constructie daar de tweed en mid geen volume nodig hebben.

eerst maar eens een beetje spelen met die handel

[Dan]

Ik vind het er iig erg leuk uitzien. Ben benieuwd naar je vorderingen

[rikpost]

Zo een weekje verder met luisteren
Ik denk dat ik heel blij ga worden met het uiteindelijk te behalen resultaat
Ik heb de afspeel apparatuur ook tussen de luidsprekers gezet ,kon ik kortere interlinkjes gebruiken.
Die pakte een hoop troep op van de pc.

Van de week hoop ik wat meer tijd te hebben, en ga ik elke driver apart meten ,eens kijken of ik een serieus filter kan maken.
Ik heb het nu een beetje op gehoor afgesteld nog geen delay toegepast ED.
Toch klinkt het al verassend goed de ruimte om het systeem en de detailering is nu al bizar.
Ook het laag vind ik verassen ik heb de woofer toch maar gewoon in een open u baffle van verëdeld board karton gezet.
Het klinkt een beetje PA achtig (in your face!)
Maar wel ongelofelijk snel .

Kort om ik kan er wel over blijven lullen

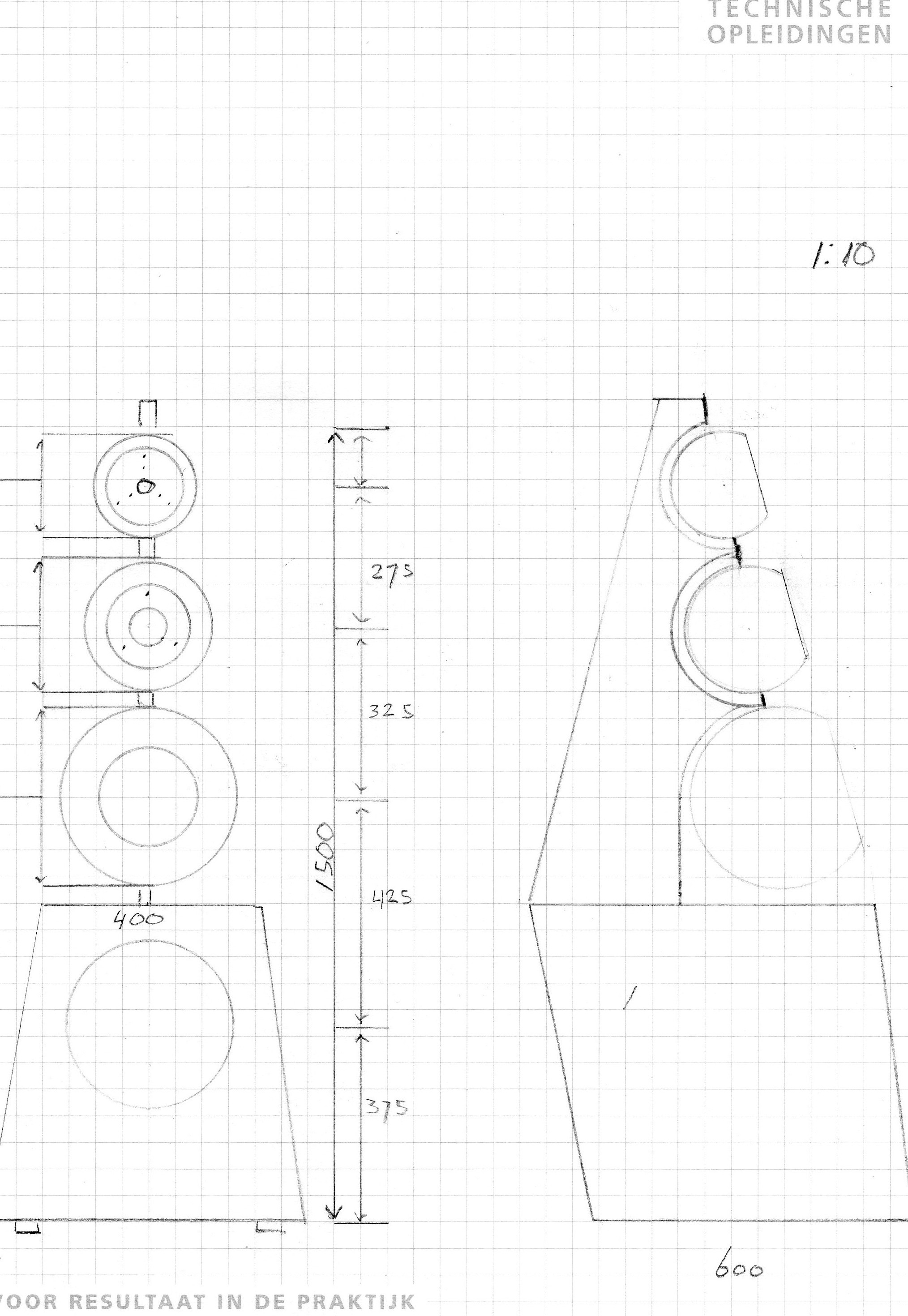

Ik heb ook nog mijn schetsje gevondenvan het andere ontwerp .

[Vinculum]

Dit ontwerp is voor mij een grote JA!
Misschien alleen niet die forse plank om de bollen op de plaatst te houden. Of je moet het bijv 10mm perspex doen ofzo. Dat is dan wel weer stoer. Bijzonder project dit.
