Oriënteringsfase buizenversterker

[AatV]

Wederom een vraag, is deze UGT te gebruiken met een EL84?
https://www.ringkerntrafo.nl/shop/high- ... 0-ohm.html

De impedanties van een UGT kan je zien als verhoudingsgetallen. De uitgangsimpedantie staat aangegeven als 5 Ohm.
Als je luidspreker ca. 7 Ohm is, wordt de primaire impedantie (7/5) maal 6 = ruim 8 KOhm, in dit geval dus prima bruikbaar.
Vind alleen de prijs erg hoog. Zelfs als je een mooie C-kern UGT met een frequentie bereik tot ruim over de 100 kHz. laat wikkelen in Schagen, ben je een stuk goedkoper uit.

groet,
Aat

[Zweitse]

Ik heb besloten ringkernen te gebruiken. Ik heb genoeg EL84's om er 4 per kanaal te gebruiken, en dan is de amplimo 3A524 ringkern wel geschikt.

Die heb ik ook gezien, maar vraag mij af of deze met een Raa van 4K wel geschikt is voor de versterker die ik wil bouwen?
https://www.ringkerntrafo.nl/shop/high- ... -taps.html

[nl3prc]

Als je een speaker van 8 ohm aansluit op deze trafo dan moet je dat op de 4 ohms wikkel doen dan wordt de R.A.A ( weerstand van Anode tot Anode ) weer 8Kohm

Of je zet twee EL84 buizen parallel aan elkaar dus twee per kant van de trafo

[pappaleo]

Ik heb besloten ringkernen te gebruiken. Ik heb genoeg EL84's om er 4 per kanaal te gebruiken, en dan is de amplimo 3A524 ringkern wel geschikt.

Die heb ik ook gezien, maar vraag mij af of deze met een Raa van 4K wel geschikt is voor de versterker die ik wil bouwen?
https://www.ringkerntrafo.nl/shop/high- ... -taps.html

Nee, die is niet geschikt. Ik heb ze thuis liggen in een paar afgekeurde vdv40 eindbakken. Ze zijn wel geschikt voor 4*EL84 (per kanaal).

De trafo's die sander1328 te koop heeft zijn van dit type en voor jouw doel wel geschikt. Dus als je wilt kan je ze nog steeds van Sander overnemen.
Neem jij ze niet (waarom niet?) dan neem ik ze van Sander over en gaan ze op de plank voor een toekomstproject.

[Zweitse]

De trafo's die sander1328 te koop heeft zijn van dit type en voor jouw doel wel geschikt. Dus als je wilt kan je ze nog steeds van Sander overnemen.
Neem jij ze niet (waarom niet?) dan neem ik ze van Sander over en gaan ze op de plank voor een toekomstproject.

Ik weet dat ze nog te koop zijn, maar wil geen overhaaste beslissingen nemen. Ik wil mij gewoon nog even oriënteren. De UGT kost in Polen €28, dus zo groot is het prijsverschil nu ook weer niet.

[Ah!buis]

Die Poolse trafo's zien er heel behoorlijk uit,hoogstens wat te hoge impedantie geeft beetje minder vermogen.
Meer in de buurt van de aanbevolen waarde voor een schappelijke prijs hier gevonden.Hoe betrouwbaar en wat de meerkost gaat zijn weet ik niet.
http://store.triodestore.com/40-18045.html
http://www.transcendar.com/3.html
Anne

[Zweitse]

Die Poolse trafo's zien er heel behoorlijk uit,hoogstens wat te hoge impedantie geeft beetje minder vermogen.
Meer in de buurt van de aanbevolen waarde voor een schappelijke prijs hier gevonden.Hoe betrouwbaar en wat de meerkost gaat zijn weet ik niet.
http://store.triodestore.com/40-18045.html
http://www.transcendar.com/3.html
Anne

Daar zit geen UL Tap op.

[Ah!buis]

Daar zit geen UL Tap op.

Heeft de HF-10 toch ook niet .
Anne

[Zweitse]

Daar zit geen UL Tap op.

Heeft de HF-10 toch ook niet .
Anne

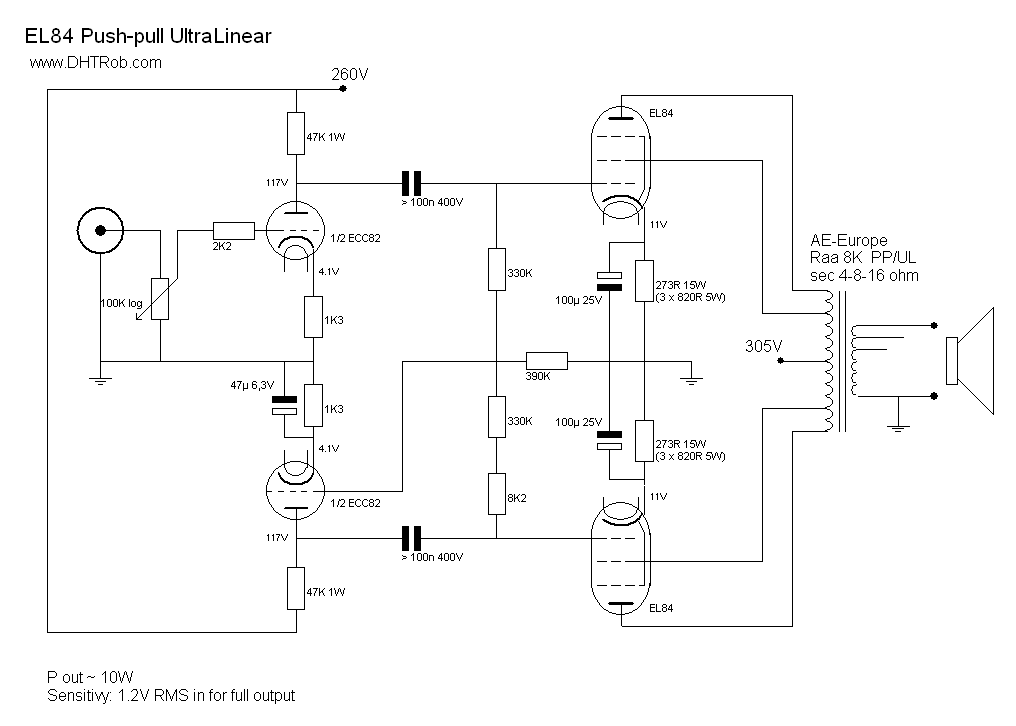

Maar ik wil deze bouwen

[Ah!buis]

Oh ja,dan gaan die zonder tap niet. UL geeft wel nog een stapje vermogen achteruit met 10k trafo. Raa zou dan tussen de 6k en de 8k moeten zitten.
Anne

[Zweitse]

UL geeft wel nog een stapje vermogen achteruit met 10k trafo. Raa zou dan tussen de 6k en de 8k moeten zitten.
Anne

Hoeveel watt zou dat dan ongeveer zijn?

[Ah!buis]

UL geeft wel nog een stapje vermogen achteruit met 10k trafo. Raa zou dan tussen de 6k en de 8k moeten zitten.
Anne

Hoeveel watt zou dat dan ongeveer zijn?

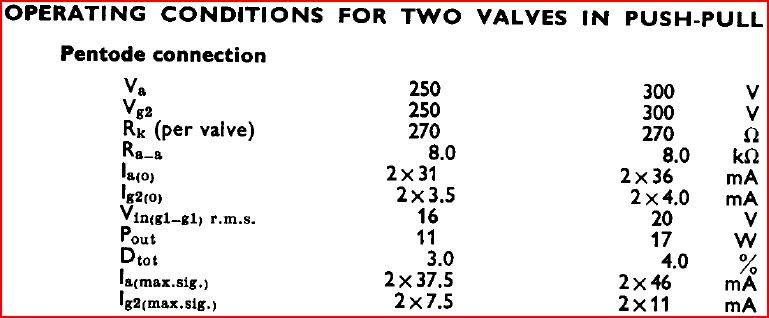

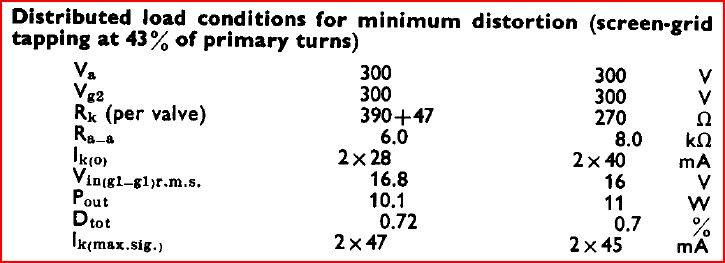

Heb er nog een overzichtje bijgezet,nu heb je 8k bij 250V 300V zonder tap en 6K of 8k met tap op 300V voeding.
Anne

[Zweitse]

UL geeft wel nog een stapje vermogen achteruit met 10k trafo. Raa zou dan tussen de 6k en de 8k moeten zitten.
Anne

Hoeveel watt zou dat dan ongeveer zijn?

Heb er nog een overzichtje bijgezet,nu heb je 8k bij 250V 300V zonder tap en 6K of 8k met tap op 300V voeding.
Anne

Ik ben niet zo thuis in de bouw van buizenversterkers, maar als ik het goed begrijp kom ik met twee buizen en een UGT van 8K Ohm uit op 17 Watt. Met een UGT van 10K Ohm zou ik toch zeker 10 Watt moeten overhouden?

[Ah!buis]

Die 17W is zonder UL.Met en 8k is dat 11W .Als je dan zakt naar 6k hou je 10W over.
Vermoed dat je met 10k en UL onder de 9W komt.Vanuit de eerste 17W lijkt dat heel watt .Scheelt toch maar 3dB .
Anne

[Kappa7]

En wat hou je over als je het verhaal in triode zet?

[Zweitse]

Die 17W is zonder UL.Met en 8k is dat 11W .Als je dan zakt naar 6k hou je 10W over.
Vermoed dat je met 10k en UL onder de 9W komt.Vanuit de eerste 17W lijkt dat heel watt .Scheelt toch maar 3dB .
Anne

Daar kun je een huiskamer toch goed mee vullen

[Zweitse]

En wat hou je over als je het verhaal in triode zet?

Buizenversterkers bouwen is nieuw voor mij, ik wil dan ook niet teveel van het schema afwijken.

[metabaron]

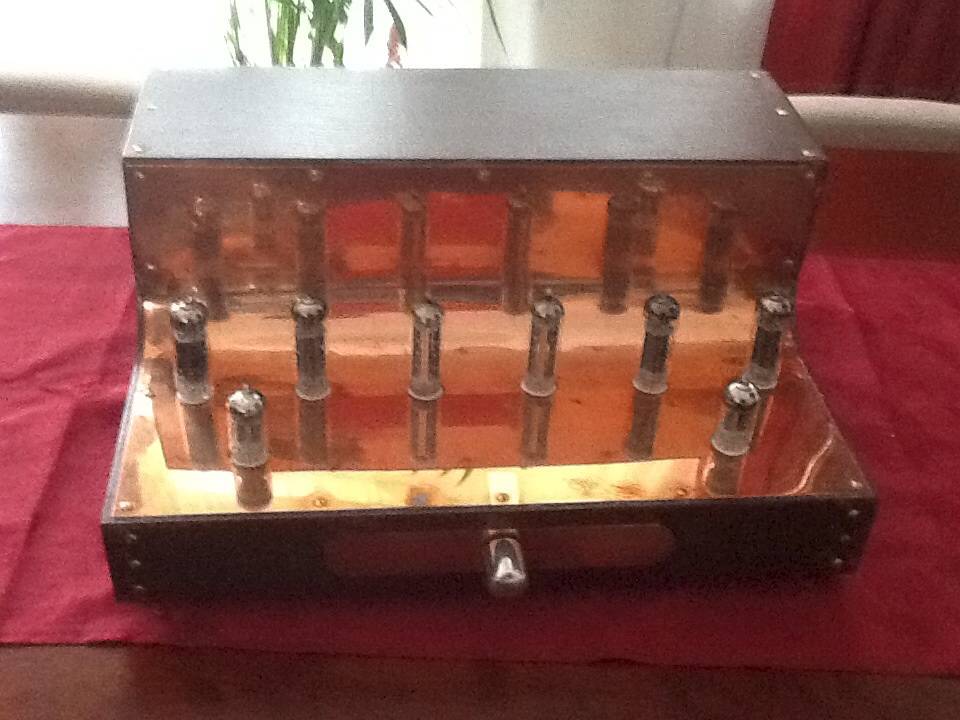

Hoi zweitse ik heb een versterker gemaakt van dat schema van dhtrob.
Ik ben zeer tevreden over de geluidskwaliteit, maar heb nog wel een 50hz brommetje erin.
Dus besteed wat aandacht aan de voeding. Met deze versterker werd ik derde bij een geluidstest van de tubesociety.

Trafos besteld bij klare in hoorn geen aanrader erg lange wachttijd wel tevreden erover.
Buizen en condensatoren van jj , koppelcondensatoren die groene grote russische.
El84 in triode gezet. Maar je houdt genoeg vermogen over.
Leuk en goed schema.

Dennis

[ray5150]

Is dat koperplaat ?

[Kappa7]

Dat hoeft ook niet naar het is dan ook puur om te laten zien wat er mogelijk is met verschillende instellingen van een versterker.
Daarnaast is het leuk om uit te proberen wat de verschillende instellingen doen met de klank van de versterker. Dat is dus eigenlijk meer iets voor als de versterker klaar is.
Wel is het dan handig om er van tevoren rekening mee te houden dat het kan.
Als je geen UL tap heb is er alleen nog de keuze uit triode en pentode instelling, beide klinken anders.
In het algemeen wordt de voorkeur gegeven aan triode.

[metabaron]

Ja 2mm netjes gebogen hieronder zit een aluminium plaat waar alles op gemonteerd zit.
En bij de volumeknop een stukje koper wat ingefreest zit.
Dennis

[metabaron]

Hoi george jij weet nog hoe die klinkt he

[Kappa7]

Hoi george jij weet nog hoe die klinkt he

Klopt prima versterker niets mis mee,

[Zweitse]

Hoi zweitse ik heb een versterker gemaakt van dat schema van dhtrob.
Ik ben zeer tevreden over de geluidskwaliteit, maar heb nog wel een 50hz brommetje erin.
Dus besteed wat aandacht aan de voeding. Met deze versterker werd ik derde bij een geluidstest van de tubesociety.


Trafos besteld bij klare in hoorn geen aanrader erg lange wachttijd wel tevreden erover.
Buizen en condensatoren van jj , koppelcondensatoren die groene grote russische.
El84 in triode gezet. Maar je houdt genoeg vermogen over.
Leuk en goed schema.

Dennis

Mooi hoor, welke buis heb je gebruikt in de voeding?

[metabaron]

Gelijkrichter ez81 van phillips of jj en de smoorspoel van hammond.
Ik zit niet thuis anders had ik ff gekeken.

Dennis
