[Vinculum]

Van de ventilatoren? Link? Kan op ebay nog niets vinden zo.

En anders deze maar:
http://nl.farnell.com/maxon-motor/11012 ... dp/1761278

[ds23man]

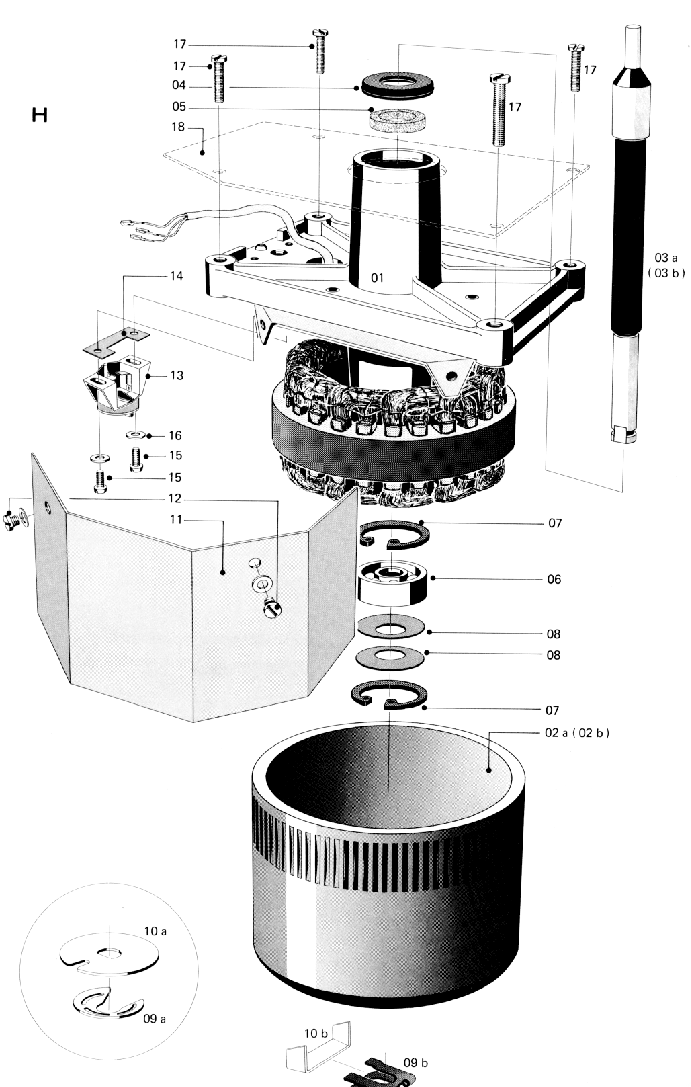

Dit zou ook eens een idee kunnen zijn: een capstan moter van revox studer. AC en servodrive met opnemer. Werden in het begin door Pabst gemaakt ( A77)

[ray5150]

En als je nou eens op zoek gaat naar een motor van/voor/uit een Linn LP12 ?
Ik heb hier alvast een schema voor een (Linn Valhalla) motorsturing...
Met een crystal sturing, zoals Gehard al suggereerde.

ve_linn_valhalla_schematic.pdf

(393.92 KiB) 100 keer gedownload

[Vinculum]

Heb ik gedaan Ray. Degene die ik gevonden heb zijn 180 pond!
Ik krijg niet echt geschikte ac motoren gevonden.

[ds23man]

Die Revox motoren zijn de meest rustig draaiende motoren die ik heb gezien. Ze zijn wel lekker lomp ( 10 cm doorsnede), maar daar ligt ook hun kracht. Die dingen zijn voor een een habbekrats op ebay.de te krijgen.

http://www.ebay.de/itm/REVOX-A77-MKIV-C ... 519b395167

[Vinculum]

Eindelijk! Daar heb ik tenminste wat aan.
Ik zie ook deze:
http://www.ebay.de/itm/REVOX-B77-MKII-W ... 526wt_1059
En
http://www.ebay.de/itm/REVOX-A77-MKIV-W ... 1504wt_689

Die zien er wat beter uit en kleiner. Zijn die ook geschikt?

[ds23man]

Eindelijk! Daar heb ik tenminste wat aan.
Ik zie ook deze:
http://www.ebay.de/itm/REVOX-B77-MKII-W ... 526wt_1059
En
http://www.ebay.de/itm/REVOX-A77-MKIV-W ... 1504wt_689

Die zien er wat beter uit en kleiner. Zijn die ook geschikt?

Dat zijn de wikkelmotoren, daar heb je niks aan en net zo groot. Die zijn niet geschikt voor servo regeling!

Waar ik even mee zit is het toerental, moeten we toch even zien te berekenen.......

[Kappa7]

Of gewoon deze

http://www.ebay.com/itm/Philips-AC-Sync ... 4ac04092a1

En met deze stuur je het aan
http://www.ebay.com/itm/Power-board-LIN ... 4ab1a78d6a
Moet je mogelijk wel aanpassen aangezien de aanbieder niet echt tevreden is.

Maar je kan ook het schema van Ray nemen.

[Vinculum]

Kappa7
Die motor heeft een mooi prijsje! Is alleen wel 110v, is dat een probleem? Alleen de aansturing heeft verzendkosten van 600 dollar!
Maar daar is vast wel een andere aansturing voor te maken, of niet Ray?

[Kappa7]

Die motor drijft wel een andere plateau diameter aan maar daarmee kan mogelijk de motor onder het plateau weg gewerkt worden.

Ik zal eens kijken of dat gaat met de gewichtjes aan de onderzijde.
Andere optie is om de poelie op de motor groter te maken dan kan het wel.
Aangezien je de poelie nog moet maken zal dat wel lukken.
Nu nog uitzoeken hoe groot deze dan moet worden.

[ray5150]

Nou, ik heb net iets heeel intressants gevonden.
Een (AC) motorsturing op basis van een PIC, met een uitgebreide beschrijving, met .HEX files erbij, en jawel... een set eagle files...
Het enigste probleem zou kunnen zijn de verkrijgbaarheid van die PIC, want die zijn nogal beperkt houdbaar.
Maar, daar is vast ook wel weer een mouw aan te passen.

http://www.norre.dk/TTPSU/TTPSU.html

TTPSU.pdf

(1.14 MiB) 165 keer gedownload

Die eagle layout ziet er niet uit, maar daar ga ik mij wel eventjes op kwaad maken...

(en de prijs valt ook mee, ik denk dat je dat voor een euro of 50 draaiend kan hebben.)

[Kappa7]

Kappa7
Die motor heeft een mooi prijsje! Is alleen wel 110v, is dat een probleem? Alleen de aansturing heeft verzendkosten van 600 dollar!
Maar daar is vast wel een andere aansturing voor te maken, of niet Ray?

Nee die 110V is een normale waarde die in elke Thorens en Linn wordt gebruikt.
Je kunt hem zelfs aan het lichtnet hangen zonder sturing maar dan heb je alleen een condensator nodig.
Kijk maar eens bij een Thorens 160 daar zit het zo, Zelfde motor.

[ds23man]

Of gewoon deze

http://www.ebay.com/itm/Philips-AC-Sync ... 4ac04092a1

En met deze stuur je het aan
http://www.ebay.com/itm/Power-board-LIN ... 4ab1a78d6a
Moet je mogelijk wel aanpassen aangezien de aanbieder niet echt tevreden is.

Maar je kan ook het schema van Ray nemen.

Dat is niet te vergelijken met een Revox motor ( alleen al qua gewicht niet, denk dat de Revox een Kg weegt). Denk dat je dit moet vergelijken tussen een motor van een Trabant en een Rolls Roys V12..........

[Kappa7]

Nou, ik heb net iets heeel intressants gevonden.
Een (AC) motorsturing op basis van een PIC, met een uitgebreide beschrijving, met .HEX files erbij, en jawel... een set eagle files...
Het enigste probleem zou kunnen zijn de verkrijgbaarheid van die PIC, want die zijn nogal beperkt houdbaar.
Maar, daar is vast ook wel weer een mouw aan te passen.

http://www.norre.dk/TTPSU/TTPSU.html

Die eagle layout ziet er niet uit, maar daar ga ik mij wel eventjes op kwaad maken...

(en de prijs valt ook mee, ik denk dat je dat voor een euro of 50 draaiend kan hebben.)

Mooi ding als dat wat gaat worden wil ik daar ook wel in mee doen voor mijn Thorens

[ds23man]

Nou, ik heb net iets heeel intressants gevonden.
Een (AC) motorsturing op basis van een PIC, met een uitgebreide beschrijving, met .HEX files erbij, en jawel... een set eagle files...
Het enigste probleem zou kunnen zijn de verkrijgbaarheid van die PIC, want die zijn nogal beperkt houdbaar.
Maar, daar is vast ook wel weer een mouw aan te passen.

http://www.norre.dk/TTPSU/TTPSU.html

TTPSU.pdf

Die eagle layout ziet er niet uit, maar daar ga ik mij wel eventjes op kwaad maken...

(en de prijs valt ook mee, ik denk dat je dat voor een euro of 50 draaiend kan hebben.)

Dan heb je dus een AC motor met sturing zonder servo terugkoppeling.................... En gegarandeerde Philips kwaliteit!

[ray5150]

(niet zo negatief...Gerhard.... )

Ik heb wel het bijpassende IC gevonden :
http://www.voti.nl/winkel/catalog.html?PIC-16F870-DIP
Volgens mij heeft hij ook een programmeer-service...

[Barry2001]

Die motor drijft wel een andere plateau diameter aan maar daarmee kan mogelijk de motor onder het plateau weg gewerkt worden.

Ik zal eens kijken of dat gaat met de gewichtjes aan de onderzijde.
Andere optie is om de poelie op de motor groter te maken dan kan het wel.
Aangezien je de poelie nog moet maken zal dat wel lukken.
Nu nog uitzoeken hoe groot deze dan moet worden.

Met de poelie op de motor kun je de juiste maat bepalen, dan moet het gaan. Samen met de motorsturing heb je toch een heel beste aandrijving.

[Vinculum]

Ok dus die Revox is de crème de la crème? Dan zal ik mijn ontwerp gaan aanpassen daarop.

[Kappa7]

ff snel berekend

De motor doet 250 omw/min en we hebben 33.3 nodig.
Dat is een verhouding van 7,507507508
Is het plateau 30cm van moet de poelie 3,996cm worden.

[Kappa7]

Of gewoon deze

http://www.ebay.com/itm/Philips-AC-Sync ... 4ac04092a1

En met deze stuur je het aan
http://www.ebay.com/itm/Power-board-LIN ... 4ab1a78d6a
Moet je mogelijk wel aanpassen aangezien de aanbieder niet echt tevreden is.

Maar je kan ook het schema van Ray nemen.

Dat is niet te vergelijken met een Revox motor ( alleen al qua gewicht niet, denk dat de Revox een Kg weegt). Denk dat je dit moet vergelijken tussen een motor van een Trabant en een Rolls Roys V12..........

Waar om heb je zo een zware motor nodig?
Je maakt een tafel met een massa loopwerk dan heb je niet veel nodig om het lopend te houden.
Of wil je er een snel starter van maken?
Dan zou ik de gewichtjes weg laten en de motor de stabiliteit laten regelen.

[Vinculum]

Gewichten blijven. Punt.

[Kappa7]

Die Revox motoren zijn de meest rustig draaiende motoren die ik heb gezien. Ze zijn wel lekker lomp ( 10 cm doorsnede), maar daar ligt ook hun kracht. Die dingen zijn voor een een habbekrats op ebay.de te krijgen.

http://www.ebay.de/itm/REVOX-A77-MKIV-C ... 519b395167

Ik had deze gemist zou prima kunnen maar weet je ook wat het rpm is?
Dat is wel handig als je uit gaat van een 33.3rpm bij 50Hz daar gaan de meeste motorstuursystemen van uit.
voor 45rpm is het dan alleen nodig de frequentie te verhogen.

[Vinculum]

Is het niet makkelijker om bijv een Arduino een signaal te laten genereren, die versterken en voeden aan de motor? Daar hoeft anno 2013 toch niet een hele print voor gemaakt te worden met oude pica's?
Bijv: http://www.shaduzlabs.com/article-8.html

Ik zie dat die Revox uit een bandrecorder komt. Ik heb op zolder nog een mooie Philips staan. Ik zal eens kijken wat daar voor motoren inzitten.

[ray5150]

Van Philips natuurlijk.... was een nogal incestueus clubje, grote kans dat hetzelfde motortje in je scheermaschine zit.
Als ze ergens niet goed in waren was het wel bandrecorders bouwen. plastic puinzooi...

[Kappa7]

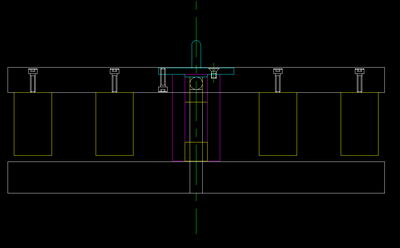

Ik heb me vanavond weer even lekker zoet gehouden met het lager.

Ik heb het lager omgedraaid waardoor de bal nu aan de bovenzijde zit.
bij dit ontwerp kan je kiezen of je voor de POM lagering gaat of toch voor de industrie bussen.
Door de bal aan de boven zijde te zetten kan je het verhaal in het plateau laten zakken waar door het steun-draai-punt bijna op het plaat oppervlakte komt.
Hier mee behoud je meer as lengte en maak je het geheel compacter.
De bussen aan de onderzijde zijn nu 50 lang en het plateau hangt 55 boven de voet.
Als ik naar het filmpje kijk dat op pag 2 staat dan is dit ook ongeveer zo als deze tafel is gebouwd.
Het aantal gewichten zijn er nu 6 geworden gelijk aan het voorbeeld.

Dan verder het lager dit is gewoon een messing bus rond 38mm van het zelfde materiaal als de gewichten.
hierin is een gat gemaakt van 14H7 helemaal door.
Daarin kunnen dus naar keuze de pom bussen of de zelfsmerende glijlagers.
Dan komt aan de boven zijde een deksel (RVS of Messing) waar een kleine verhoging zit van 2mm om de dop te centreren.
Deze dop zit vast met de verzonken M4 boutjes en houd het lager bij elkaar.
In de buiten rand zitten M4 gaatjes waar het plateau weer aan vast gezet kan worden.
Zo krijg je een sterke basis dat niet al te moeilijk is te maken uitgaande van veel standaard verkrijgbare materialen.

Ik verwacht dat met dit lager de productie kosten laag gehouden kunnen worden.
Aan materiaal zal er niet meer dan een paar tientjes in zitten.
Zelf zou ik een voorkeur hebben voor de POM bussen dan komen er nog wel stel boutjes bij.
