Purifi met Microsim buffer (OPA1656)

[OpaBert]

Hier zie je toch dat de voeding bij vol vermogen 120 Watt aan warmte moet kunnen afvoeren.
Schermafbeelding 2022-01-30 103812.jpg
Ik vraag me af of daarvoor en koppeling aan de onderzijde voldoende is.
Zelf zou ik daar toch wel een koelprofiel zien aan de buitenzijde van de behuizing die de warmte gelijk naar buiten afvoert.

George dat is bij 1200 Watt ?.
Dat hoor ik in Oudenbosch dan
Dan bel ik bas , Denk om je koeling

[hardbats]

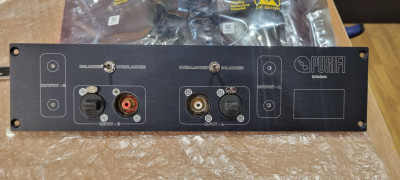

Achterpaneel gegraveerd

[ray5150]

Netjes.
Door Freeskees gedaan ?

[hardbats]

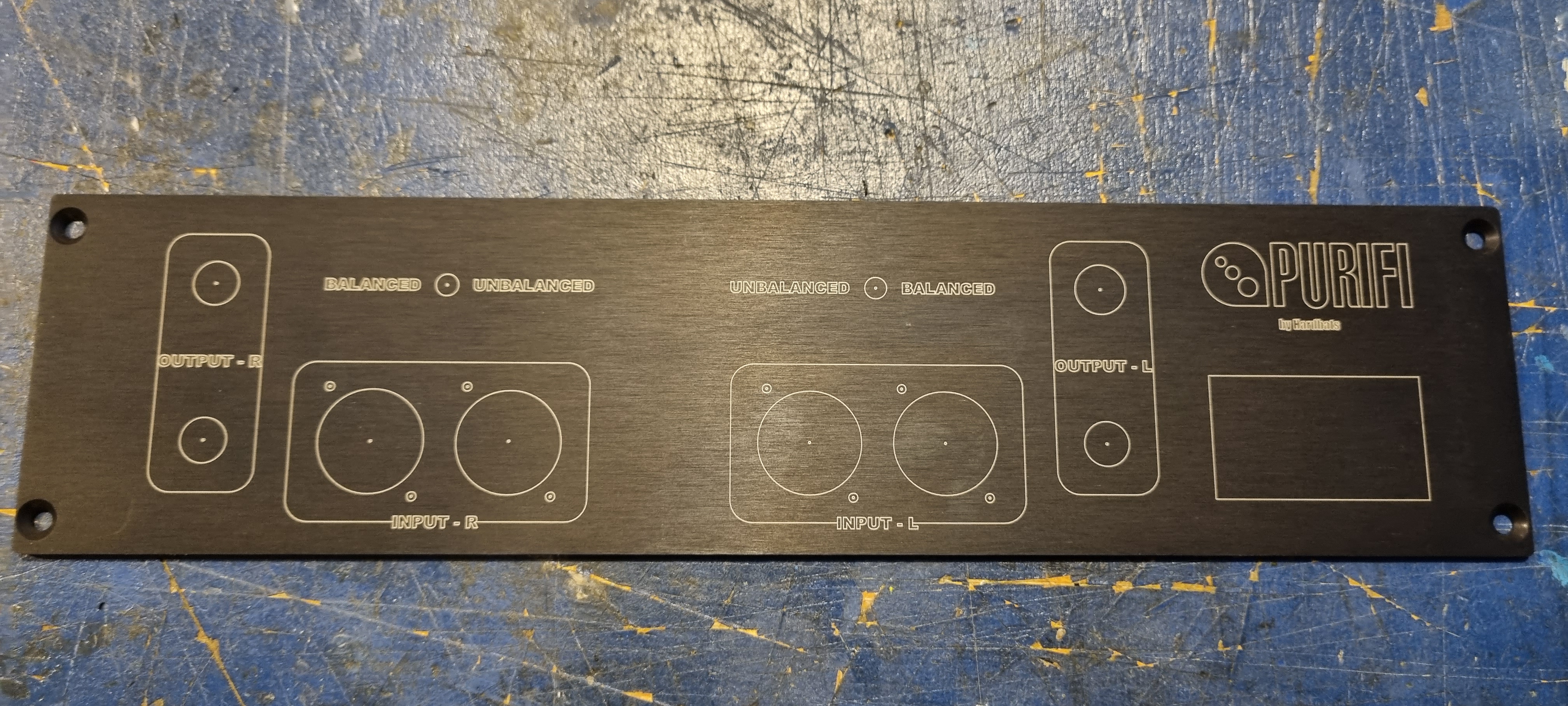

Nee zelf gedaan op de lasersnijder

[hardbats]

Nog even een boor 11.5mm kopen voor de speaker terminals en het gat voor de net entree er uit halen.
Vind het laser werk geslaagd, had niet gedacht dat het zo netjes zou werken op geanodiseerd alu.
Moet ook nog wel wat nieuwe schroefje kopen, ook voor de kast van modushop want dat is toch wel teleurstellend

[hannesie]

Gelijk dan ook een setje mooie zwarte schroefjes....

[hardbats]

Natuurlijk worden het zwarte schroefjes

[hannesie]

Heb jij zelf een lasersnijder voor dit soort grapjes?


Is wel ergggg gaaf.

[hardbats]

Ik op het werk een leuk machine parkje met een hoop 3D printers en een lasersnijder. Dat geeft wel een leuke vrijheid om dingen te maken, dat zeker!

[Zweitse]

Ik op het werk een leuk machine parkje met een hoop 3D printers en een lasersnijder. Dat geeft wel een leuke vrijheid om dingen te maken, dat zeker!

En hebben ze bij de Klu dan geen 11,5mm boor?

[hardbats]

Er zal vast wel ergens een boor van die maat aanwezig zijn, of iets in een imperiale maat wat in de buurt komt maar aanschaffen is net zo makkelijk. Haal hem morgen op bij toolstation.

[OpaBert]

Er zal vast wel ergens een boor van die maat aanwezig zijn, of iets in een imperiale maat wat in de buurt komt maar aanschaffen is net zo makkelijk. Haal hem morgen op bij toolstation.

Die zit gewoon in mn boren Doos oplopend 0.5 1tot 13 mm
Maar je mag het natuurlijk kopen Bas
Kun je meteen je printen ophalen voor je inschakel vertraging 12 volt print heb ik niet alle info
Maar daar kom ik wel uit met wat info op internet maar niet deze week
Mn rug vertikt het

[audiomanics]

Ik op het werk een leuk machine parkje met een hoop 3D printers en een lasersnijder. Dat geeft wel een leuke vrijheid om dingen te maken, dat zeker!

Wel een laser, maar geen CNC-frees??
Kees

[hardbats]

Nog niet maar dat staat wel op de planning

[hardbats]

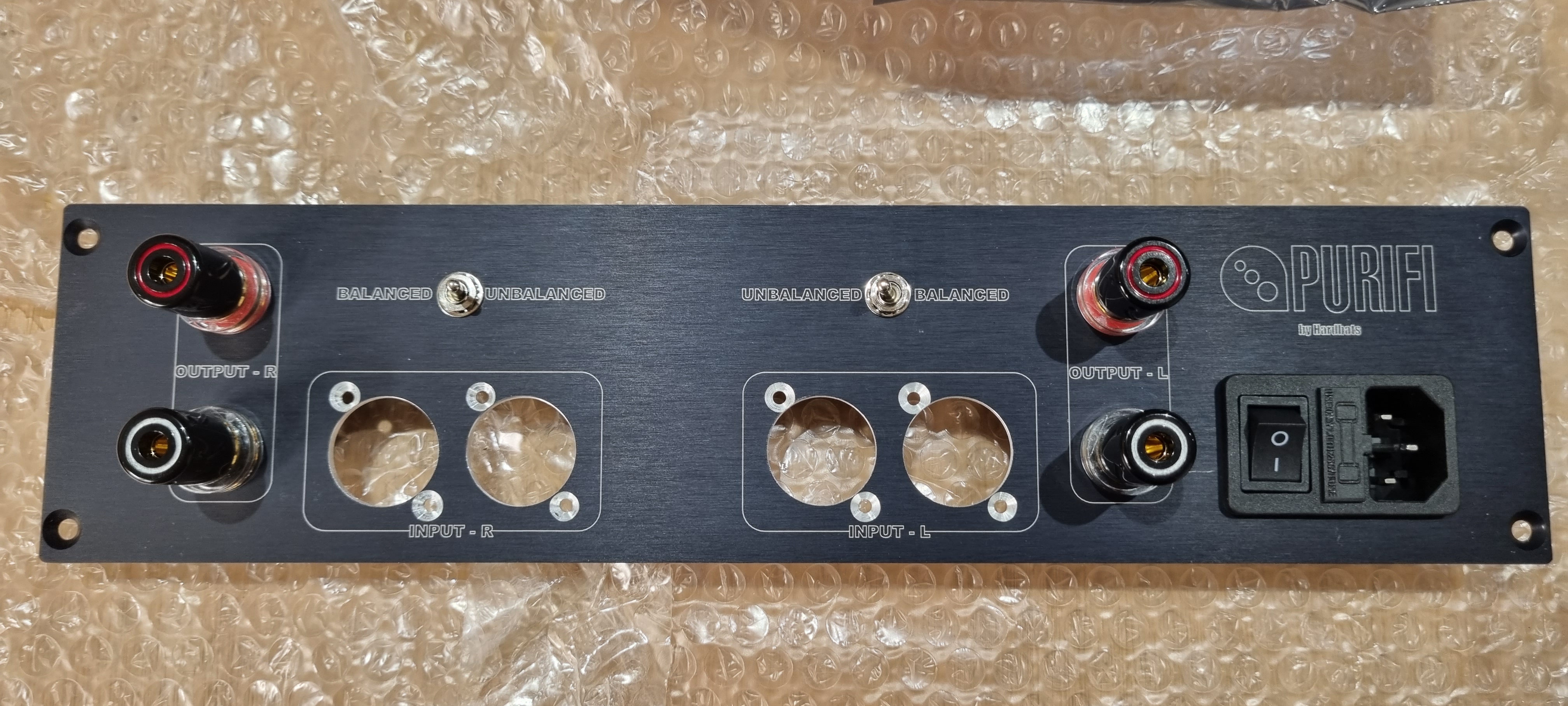

Het achterpaneel is klaar, alleen de schroefjes nog binnen krijgen voor de ingangen.

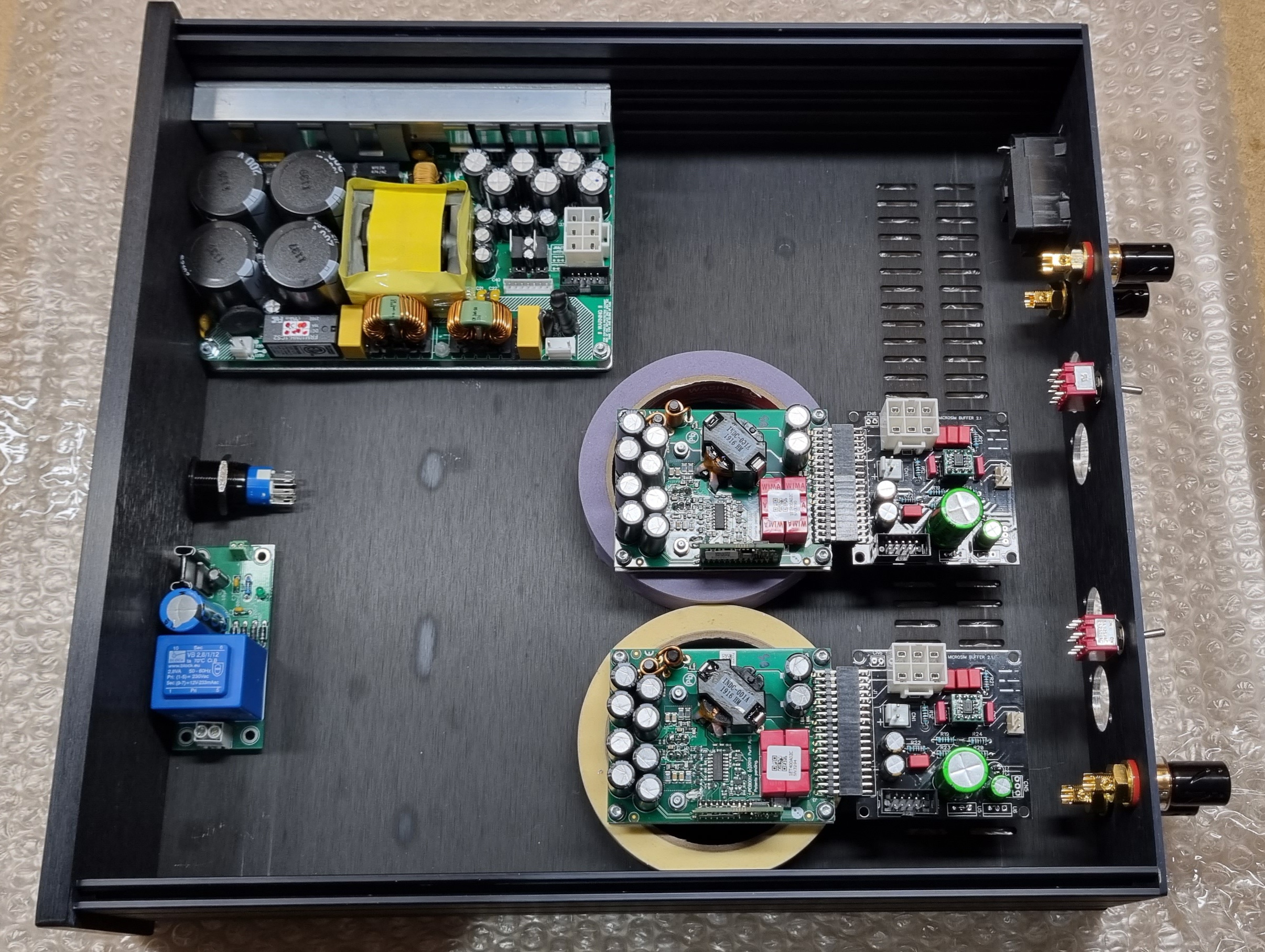

Nu ben ik nog aan het kijken voor de indeling. De aan/uit knop in het midden en dan de indeling op deze manier?

Of de aan/uit knop naar de zijkant en de SMPS midden tegen het voorpaneel monteren? Hoe ver moeten de versterkers bij de voeding vandaan blijven?

[SSassen]

Netjes hoor, fijn als je dat soort gereedschap tot je beschikking hebt!

[dre]

Mooi werk!

[Ouwebok]

Hoe ver moeten de versterkers bij de voeding vandaan blijven?

Als je kijkt naar de commerciële Purifi versterkers (Nord, Audiophonics) dan hoeft dat niet erg ver te zijn:
https://www.audiosciencereview.com/foru ... own.10010/

[Kappa7]

Mooi geworden zeg

[Barry2001]

Of de aan/uit knop naar de zijkant en de SMPS midden tegen het voorpaneel monteren? Hoe ver moeten de versterkers bij de voeding vandaan blijven?

Mooi geworden! Algemene regel is dat de ingang van de versterker gevoelig is om wat op te pikken van de voeding, uitgang veel minder. Daar zou ik in eerste instantie van uit gaan.

[Pjotr]

Hoe dik is de bodem? Is ie van plaatstaal of Alu? De koeling van die Purify's zit aan de onderkant van de print. Ga je hem stevig laten stampen zou ik zeker daar zeker heatspreaders van dik alu plaat tussen zetten.

De voeding behoeft geen extra koeling, wel voldoende luchtcirculatie. Weet niet hoe het met de isolatie zit maar volgens mij moet je daarvoor de heatsink op de PCB vrij laten van de kast.

[hardbats]

De bodem is 2mm alu. Ik was van plan om de purifis op een "inner pierced base" te monteren zoals modushop het ding noemt. Dat is een stalen plaat met gaten die er voor zorgt dat de bekabeling enzo er onderdoor kan. Dit lijkt me ook goed voor de lucht stroom rond de versterkers.
Toen ik de versterker spelend had op het rvs plankje werd de voeding lauw na een paar uur spelen en het rvs rond de versterker modules was niet opgewarmd. Het lijkt dus wel mee te vallen met de warmteontwikkeling

[Shadow]

Ik zei dus...

[Leeuwarden]

Wat is dat voor printje bij de aan/uit knop?

[ray5150]

Lijkt me een trafo-gelijkrichter-afvlak elco, en 3-potige spanningsregelaar te zijn.
De vraag zou eerder moeten zijn : waar is die extra gelijkspanning voor benodigd ?
