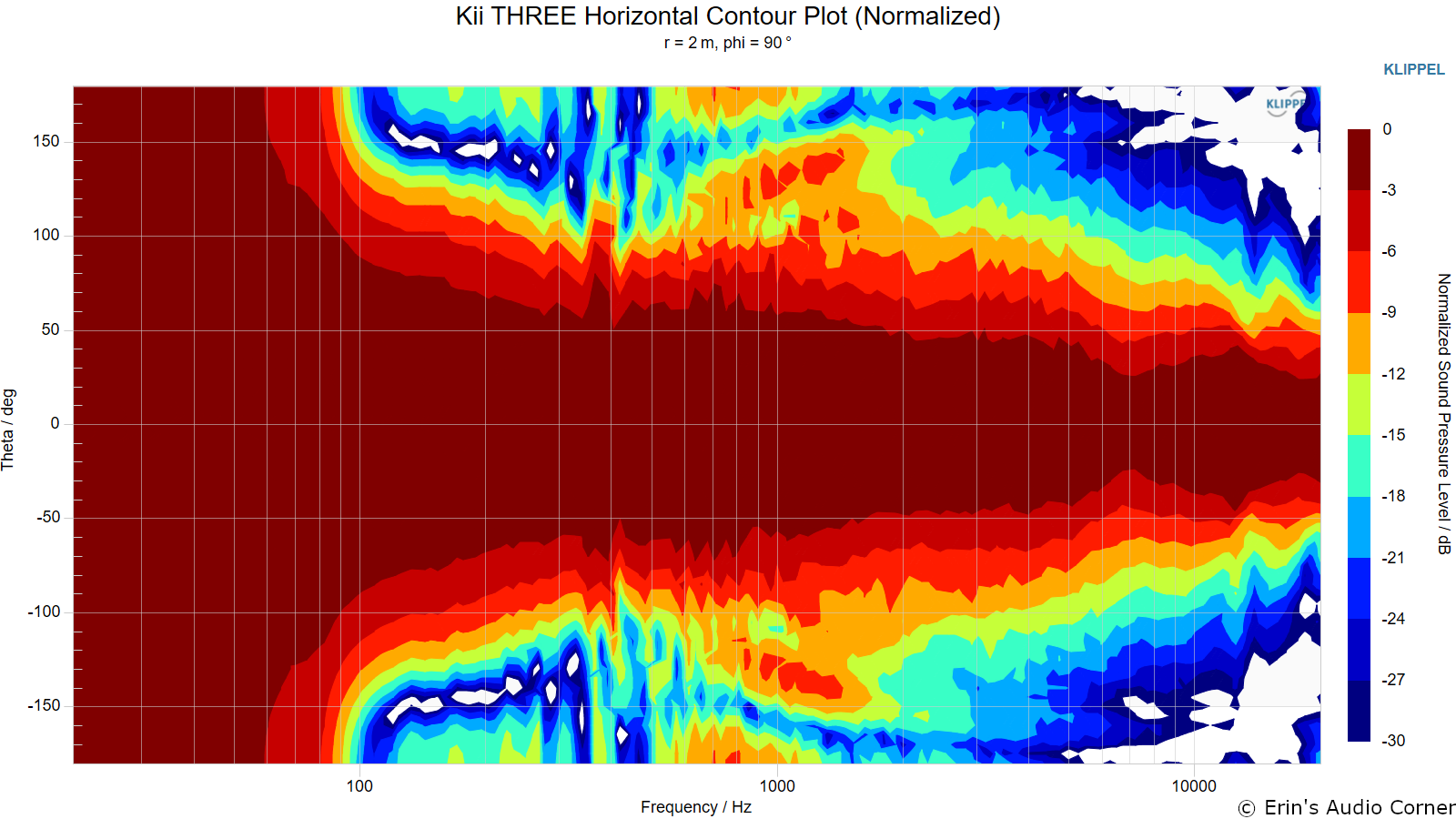

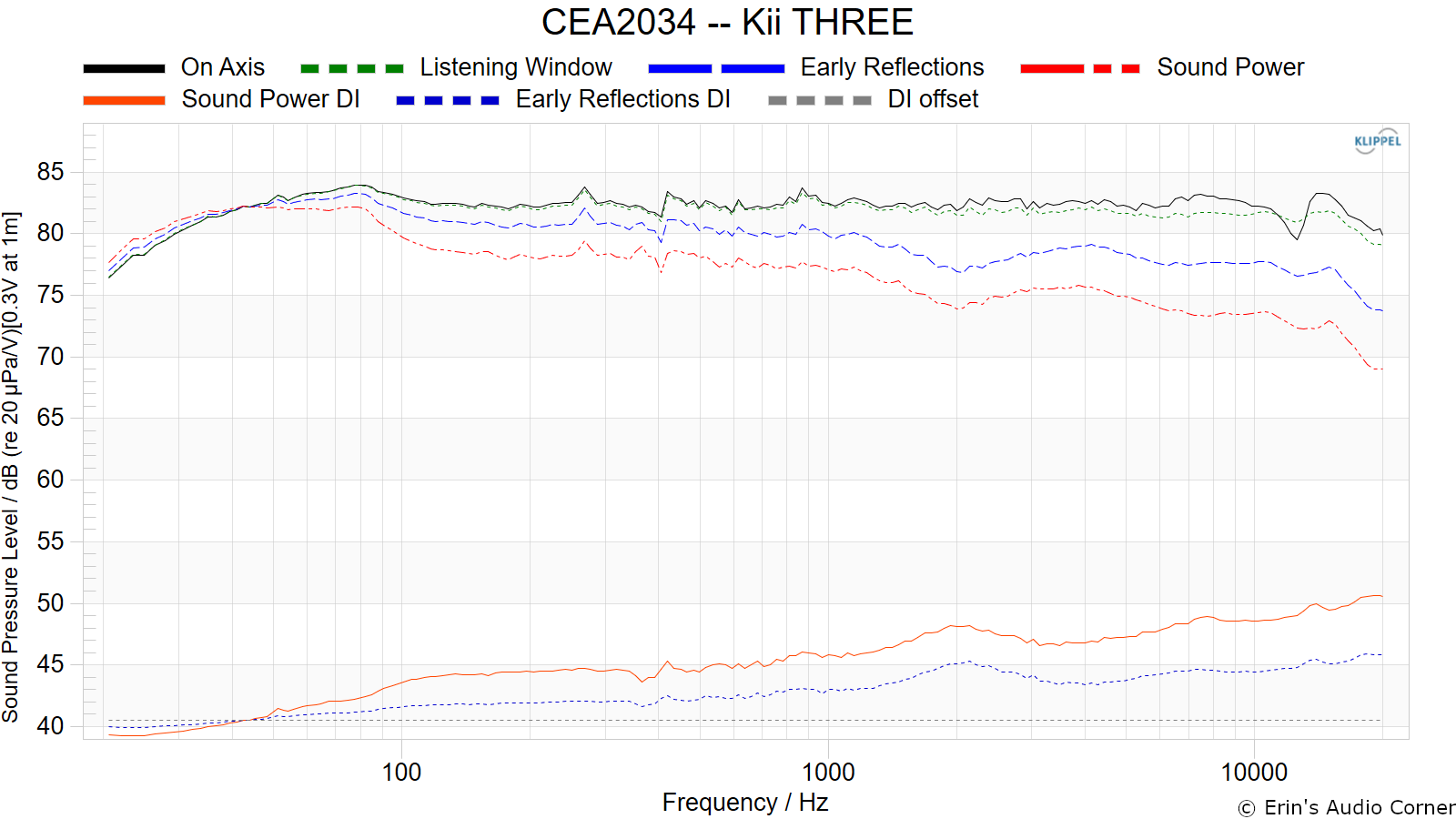

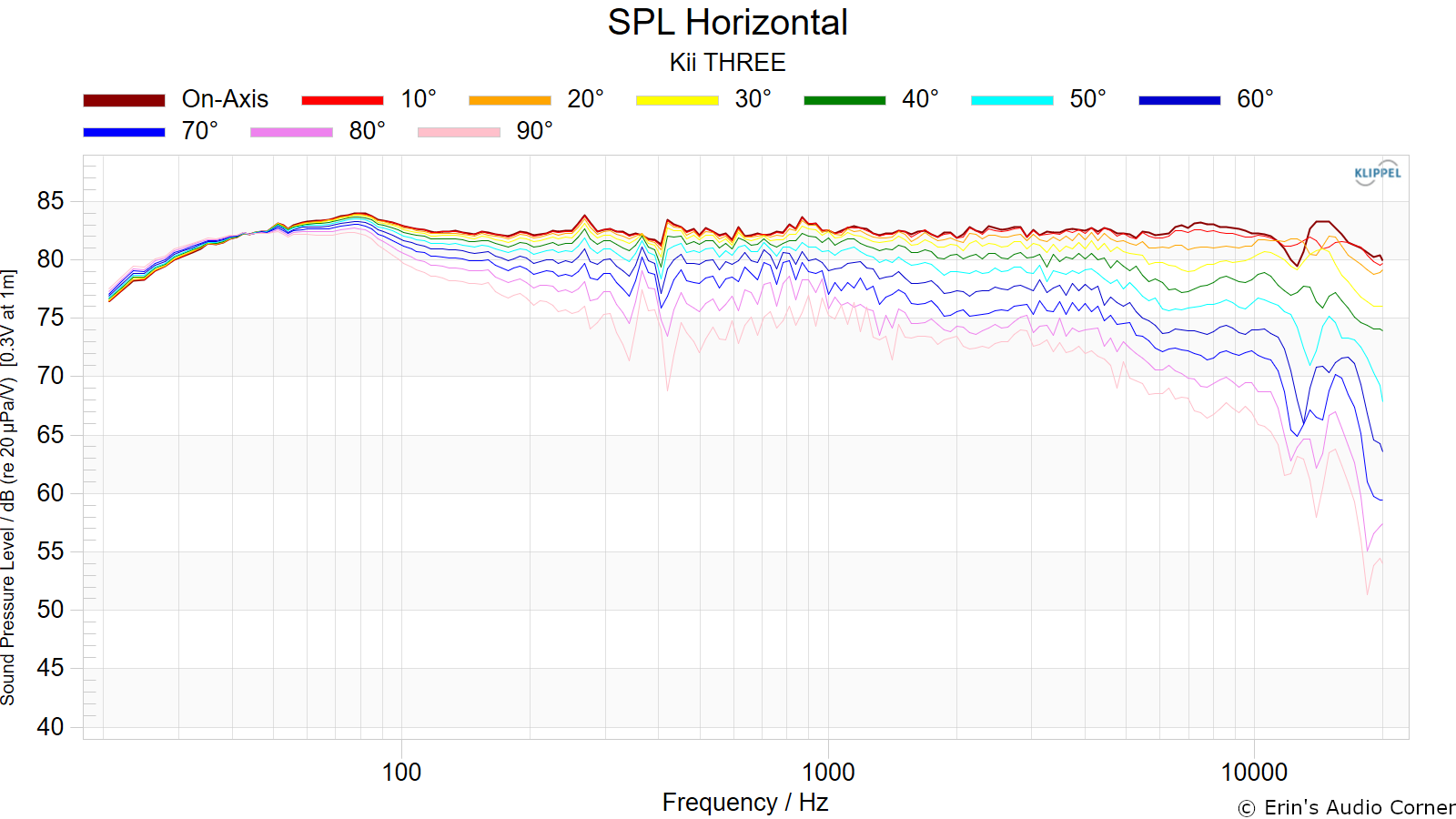

Het idee achter deze speaker is grotendeels afgekeken van de Kii Three, maar als hobbyist ga ik natuurlijk nooit precies kunnen doen wat Kii heeft gedaan.
Ik ben benieuwd naar jullie mening en of jullie eventuele verbeteringen zien. Misschien dat er ook goede ideeën zijn over hoe het gebied vanaf 400Hz nog actief cardioide gemaakt zou kunnen worden. Vadaar ook bewust niet geplaatst in Showcases.
Tweeter: Seas 27TBFC/G H1212 - Visaton WG148 waveguide
Mid: SB Acoustics SB15NBAC30-4 - in ongeveer 3,5 liter, gesloten kast
Woofers: Reckhorn D165 - per 2 in 8 liter en per 2 aangedreven, gesloten kast
Amps: Hypex UcD400HG HxR 8ch zelfbouw amp

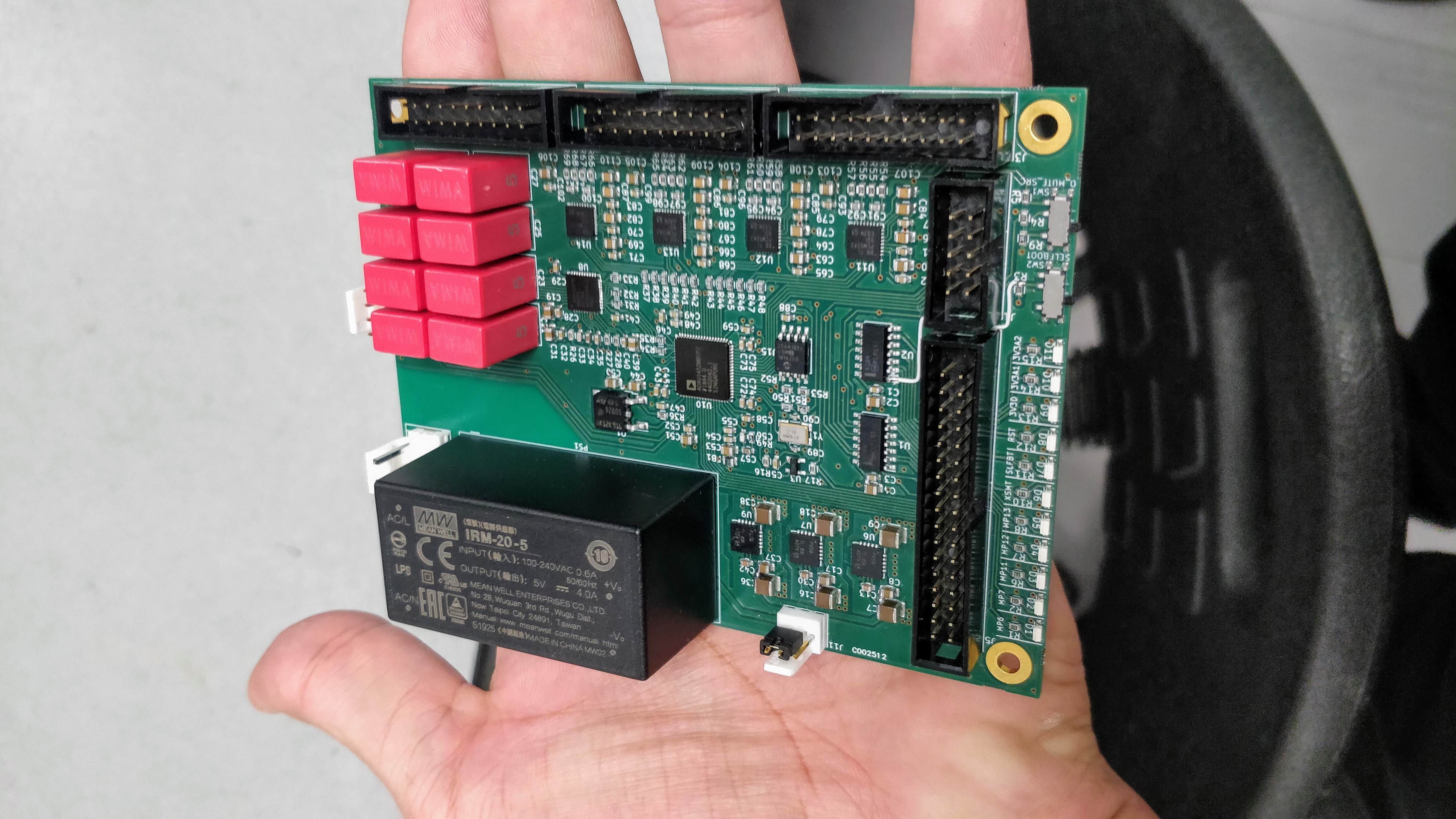

DSP: Chinees Analog Devices ADAU1452 DSP bordje met AD1938 codec
Maat kast: 40x40x20 cm
Materiaal kast: kaal zwart MDF
XO's: 400Hz, 1600Hz (verschoven naar 350 en 1800 door EQ werk)
FR: +/- 1 dB tussen 25Hz-20kHz op 3m hoogte gemeten (en het laag nearfield op deze hoogte).
FR: +/- 1,5 dB tussen 25Hz-20kHz in het midden van de ruimte met de achterkant naar de vloer, 15cm van de vloer af.

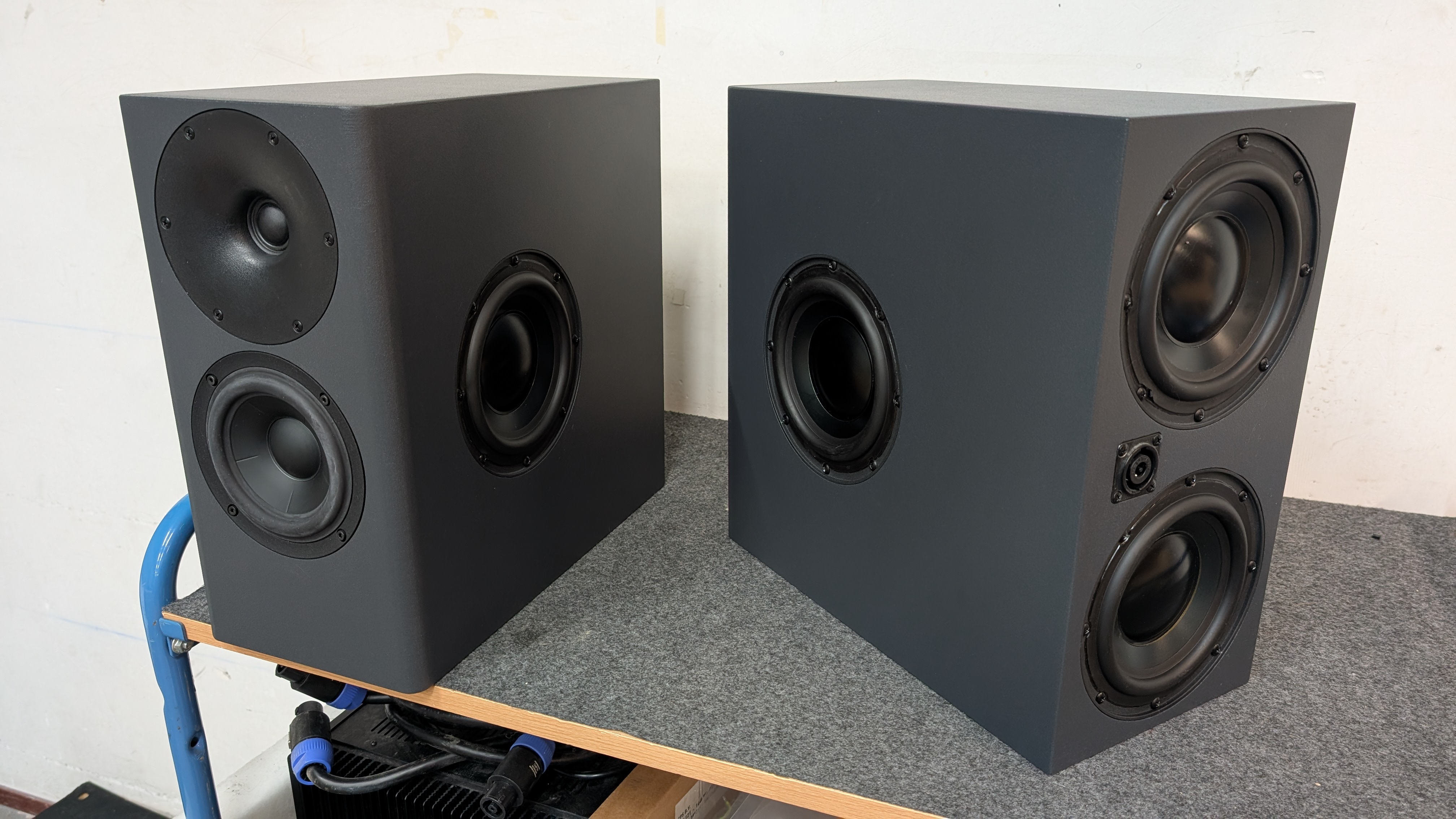

Op deze foto zijn de twee gebouwde kasten te zien. Ze zijn identiek aan elkaar, een van de twee staat omgedraaid. Per speaker worden er 4 woofers gebruikt, 1 mid, en een hoog driver.

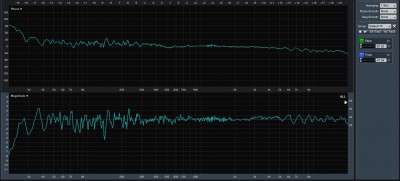

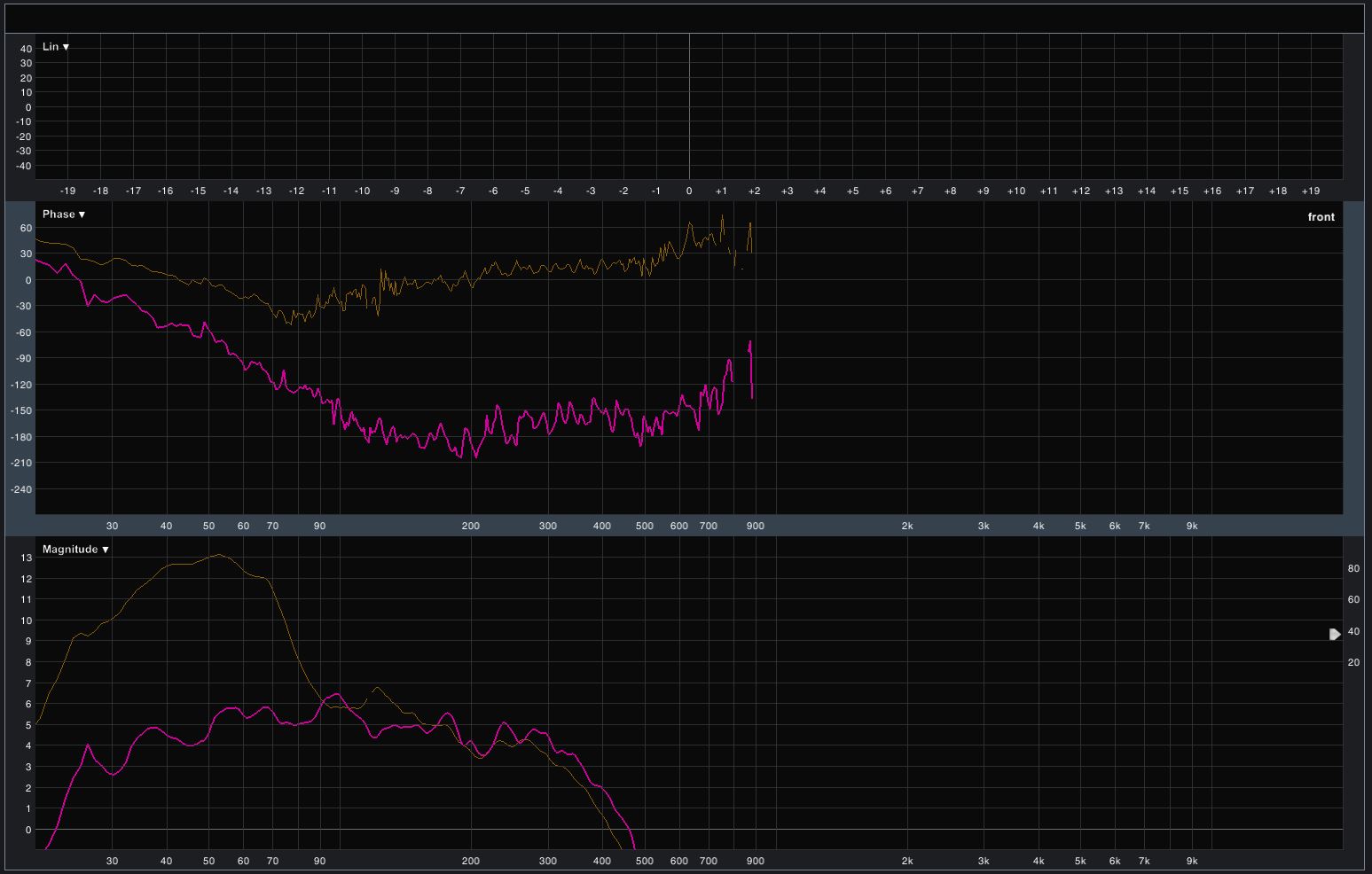

Tussen de (sub)woofers haal ik hetzelfde geintje uit (denk ik), in plaats van een kwart golflengte delay en een polariteits-flip, allpass filters om het sub omnidirectioneel te houden en het cardioide gedrag tot hoger door te laten lopen. Achteraf gezien had ik de allpass filters lager kunnen plaatsen om zo al vanaf 80Hz uitgedoofd te zijn aan de achterkant. Tussen het mid en de woofers doe ik dit niet, ik was er nog niet helemaal achter hoe ik dit mooi kan doen. Ik heb wel een aantal ideeën, maar die vind ik niet chique genoeg. Ook lijkt het niet heel nodig doordat ik de woofers tot 400Hz door laat lopen. Deze meting is gedaan vanaf achter de speaker, de voorste en achterste woofers los gemeten. Over de FR 1/12 smoothing. Deze meting is nog van voor alle tweaks, meer een proof of concept.

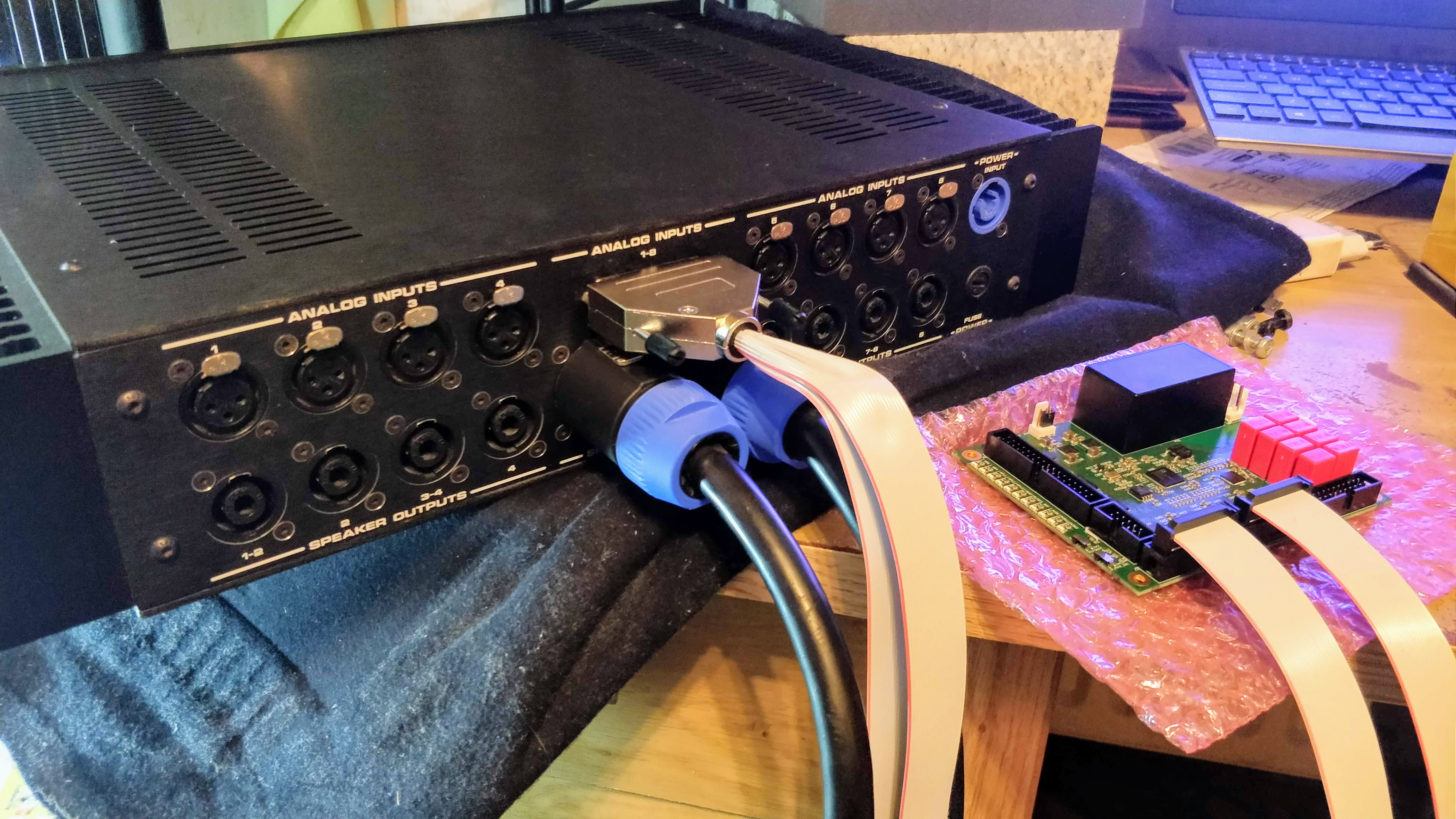

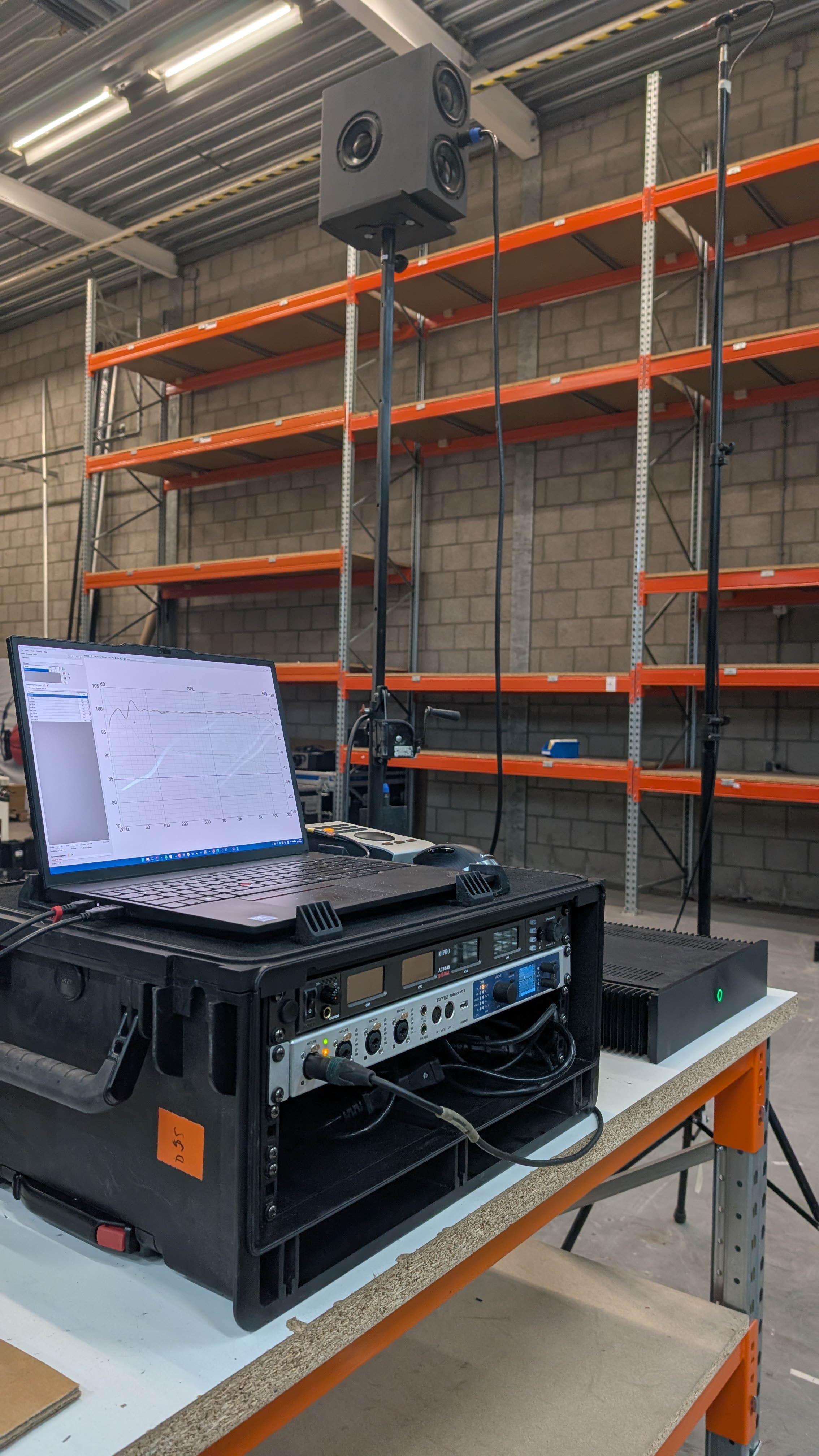

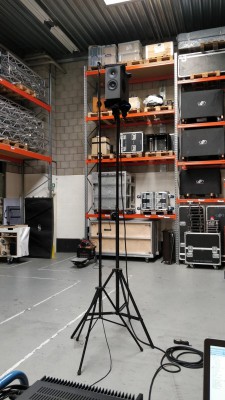

Meet opstelling.

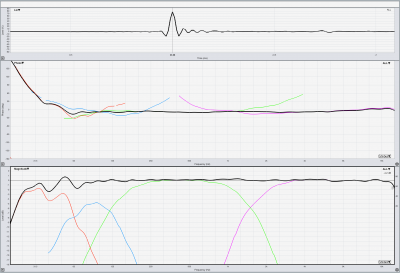

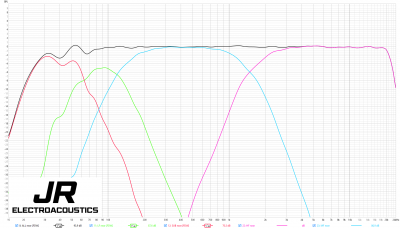

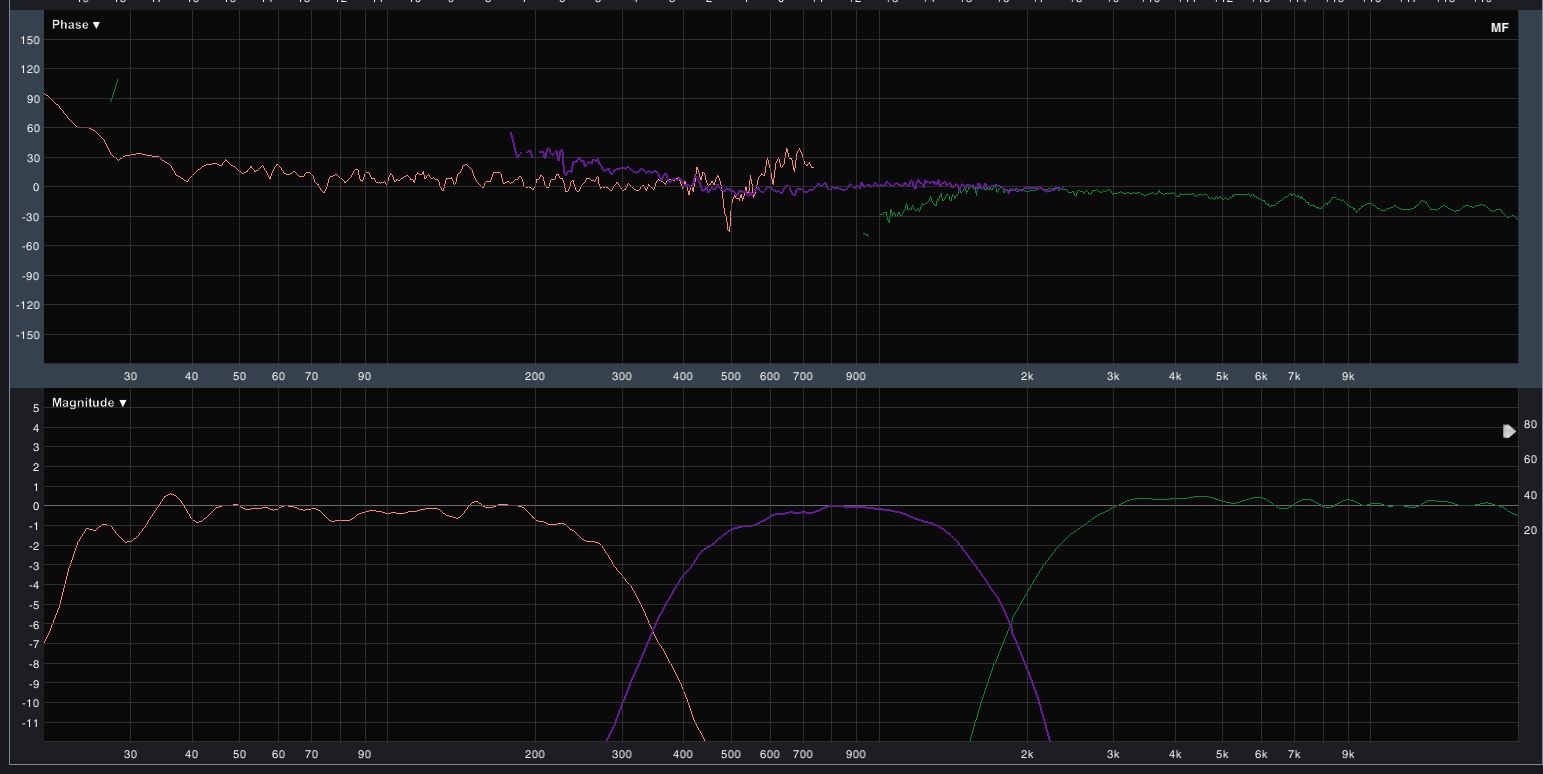

De crossovers. Gemeten op 3m hoogte, 1m van de speaker af, 1/12 smoothing over de FR.

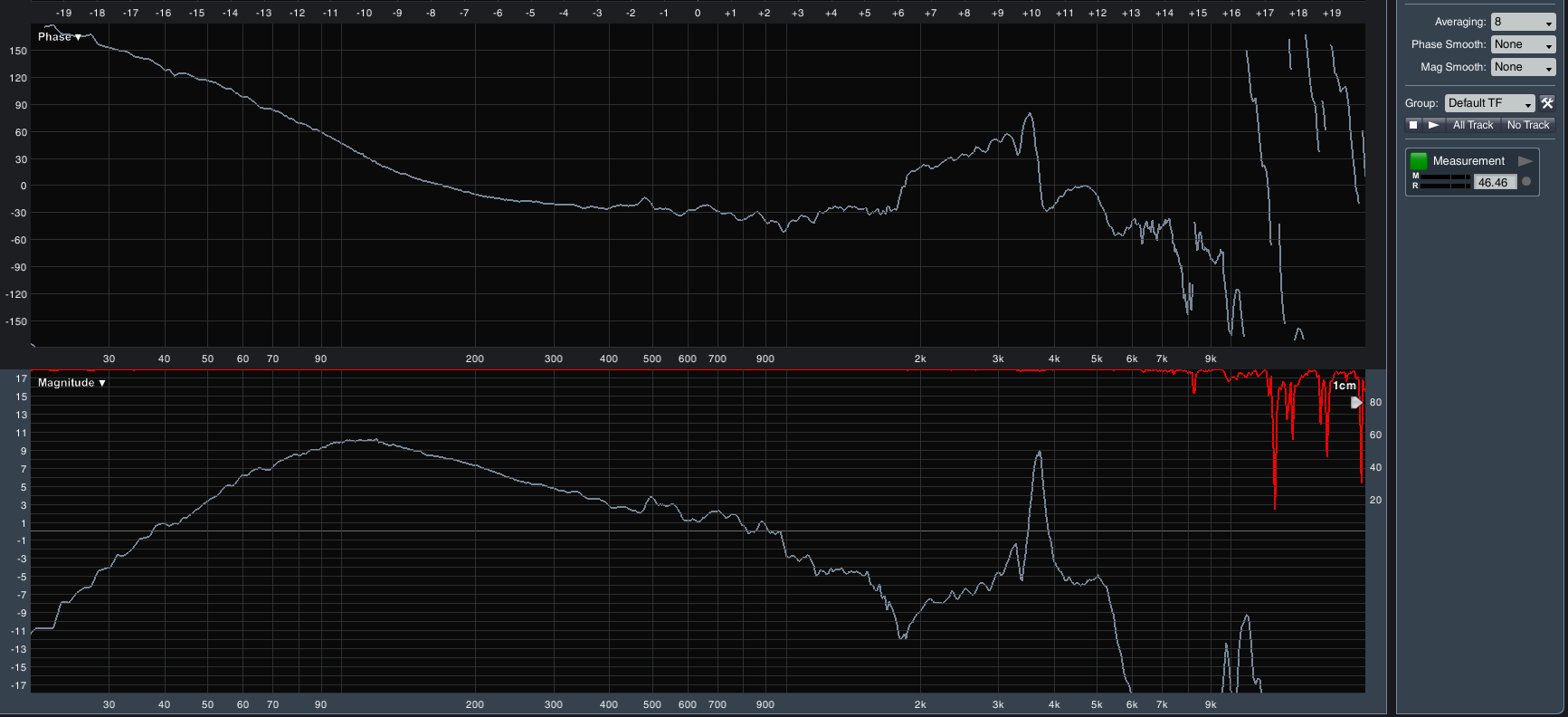

Resultaat 1 van de metingen op hooogte, geen smoothing.

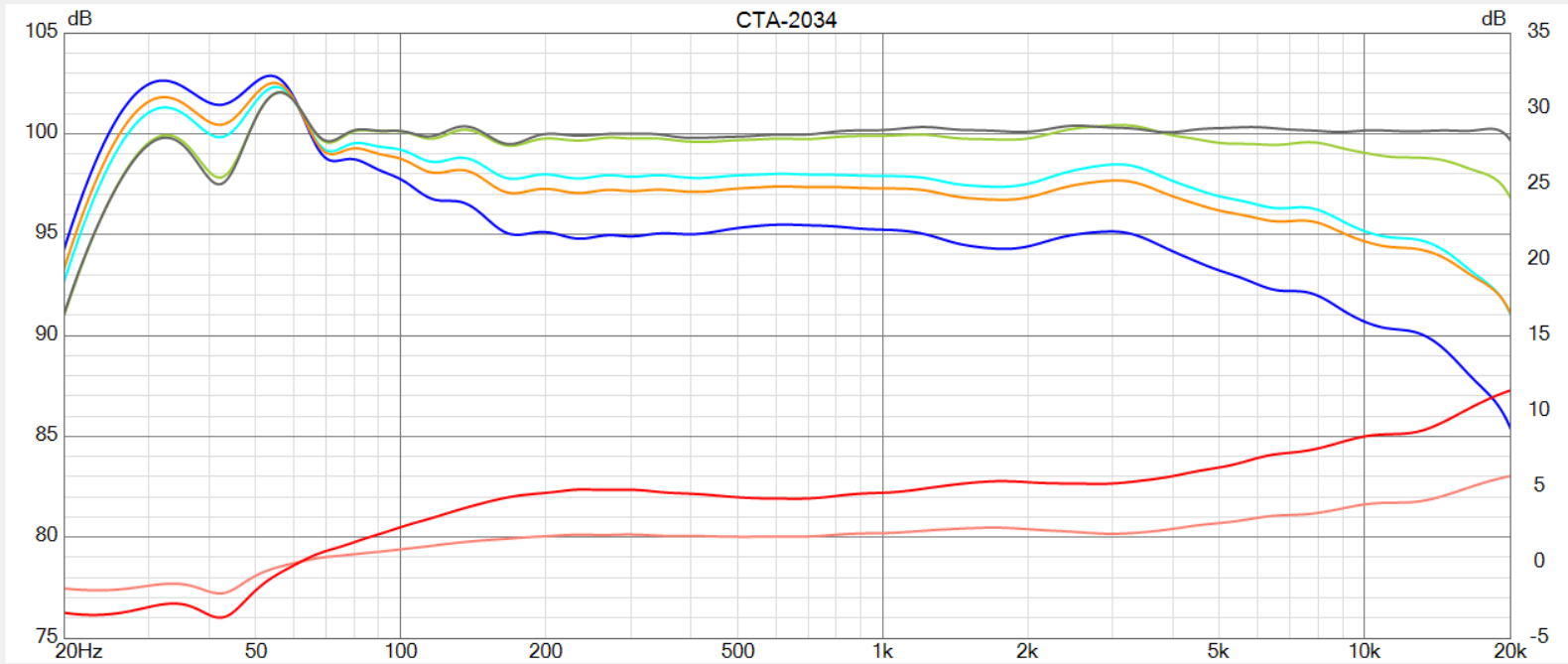

Resultaat 2 van de metingen op hoogte na verder tweaken. Met REW, gated.

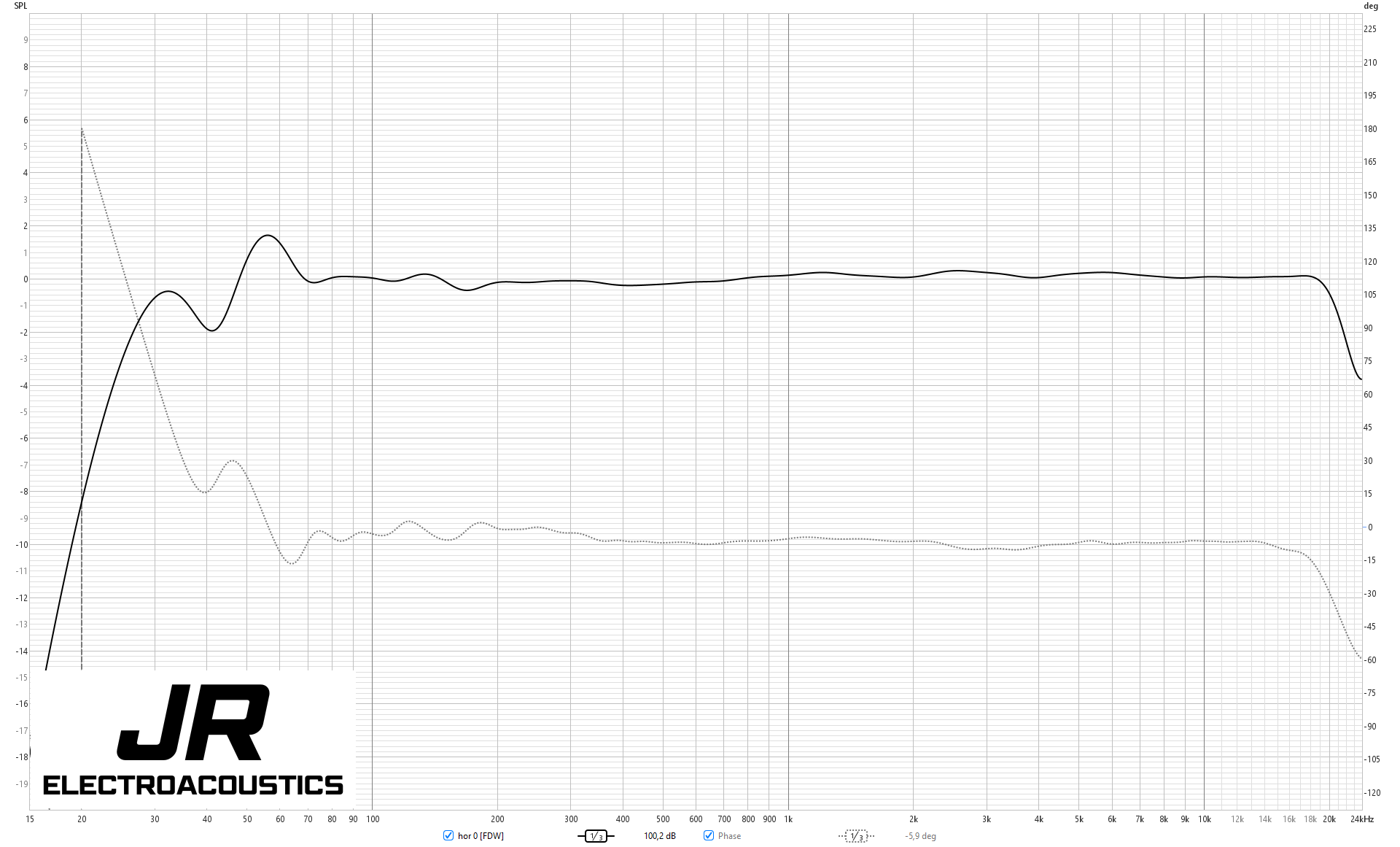

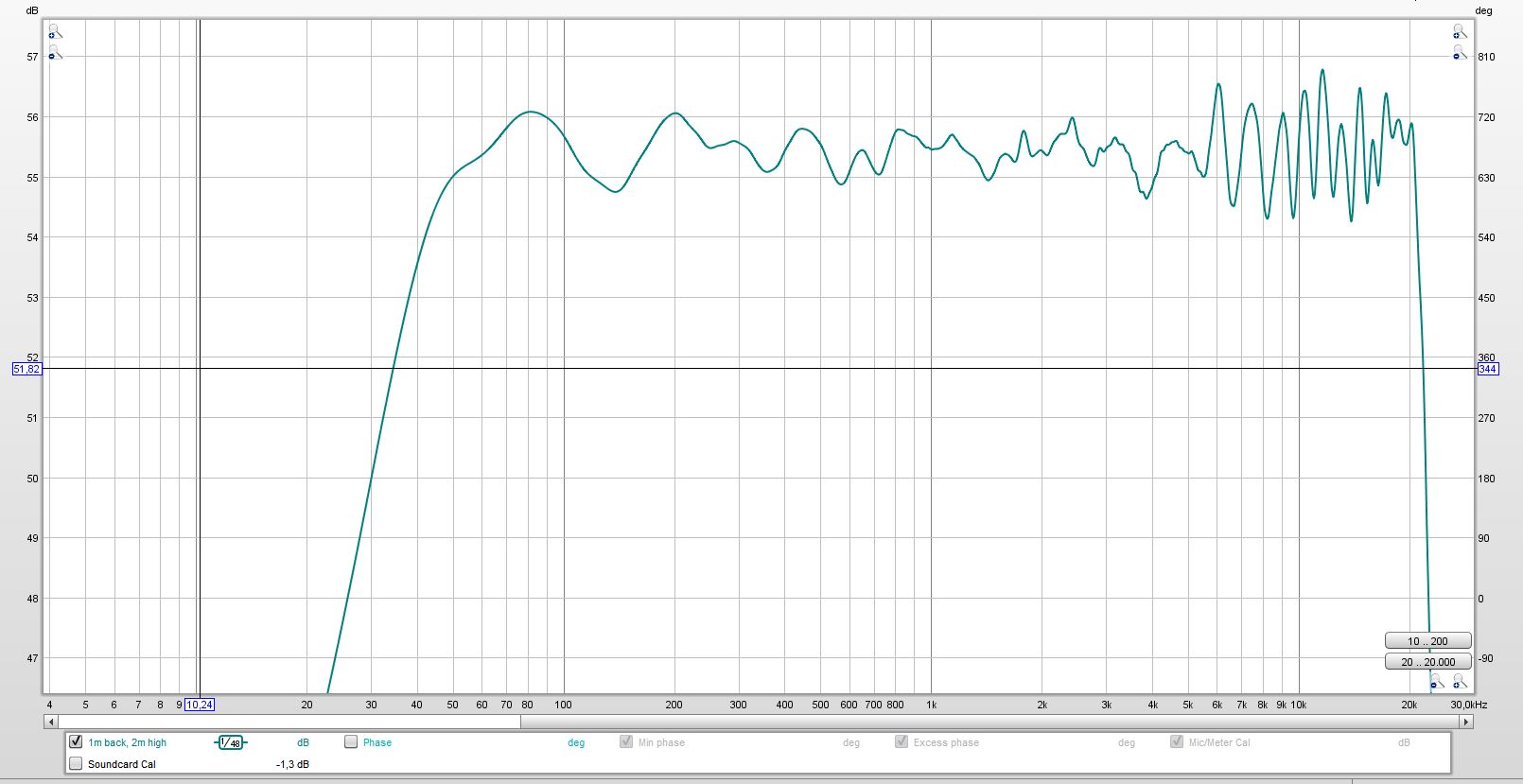

Daarna geoptimaliseerd voor gebruik met de acherkant naar een wand. Ik heb hiervoor in het midden van de ruimte blokjes op de vloer gelegd, en hierop de speaker gezet met de achterkant naar de vloer. Ook weer gated.

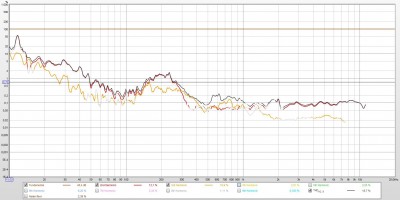

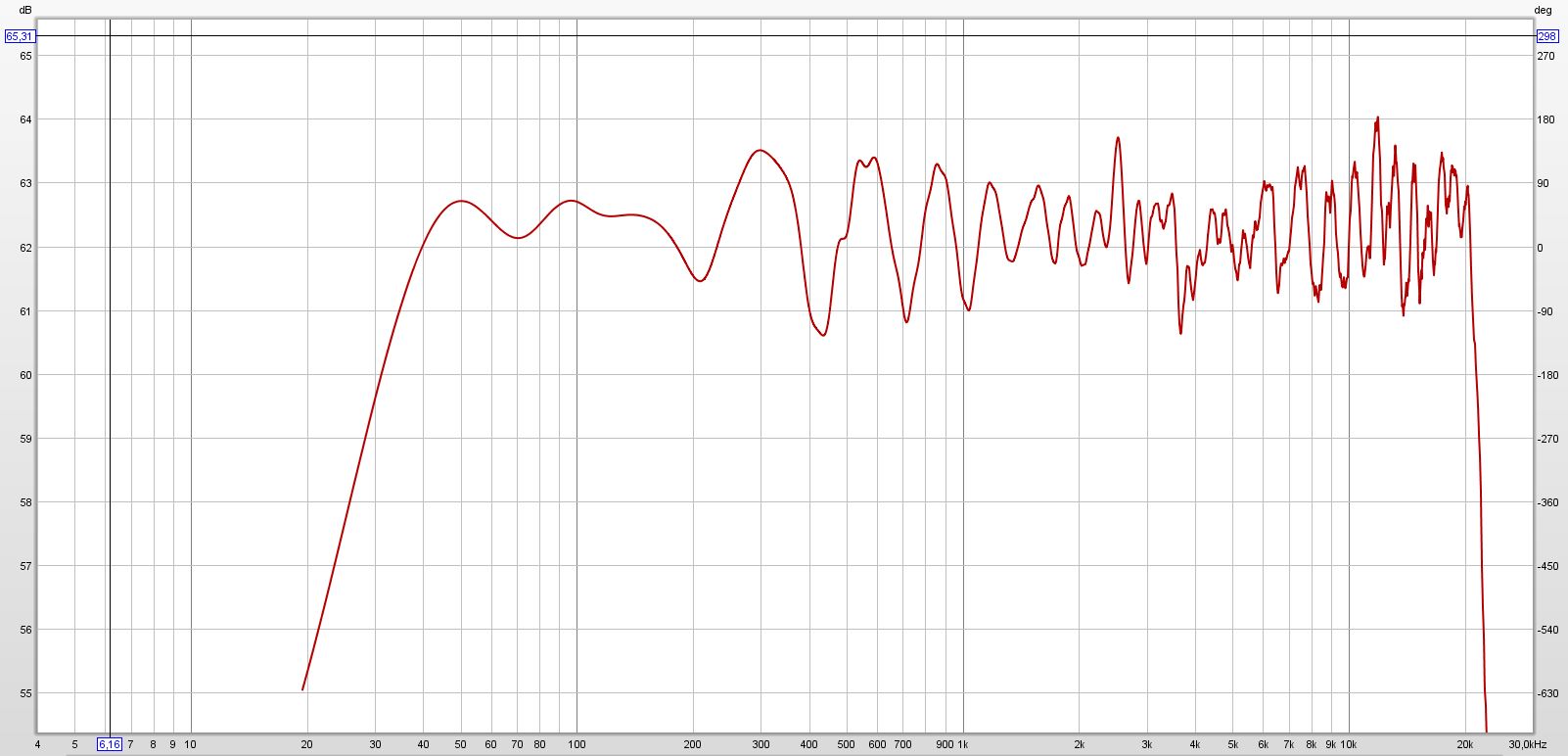

Vervorming, Gemeten met 85dB SPL op 1m afstand.

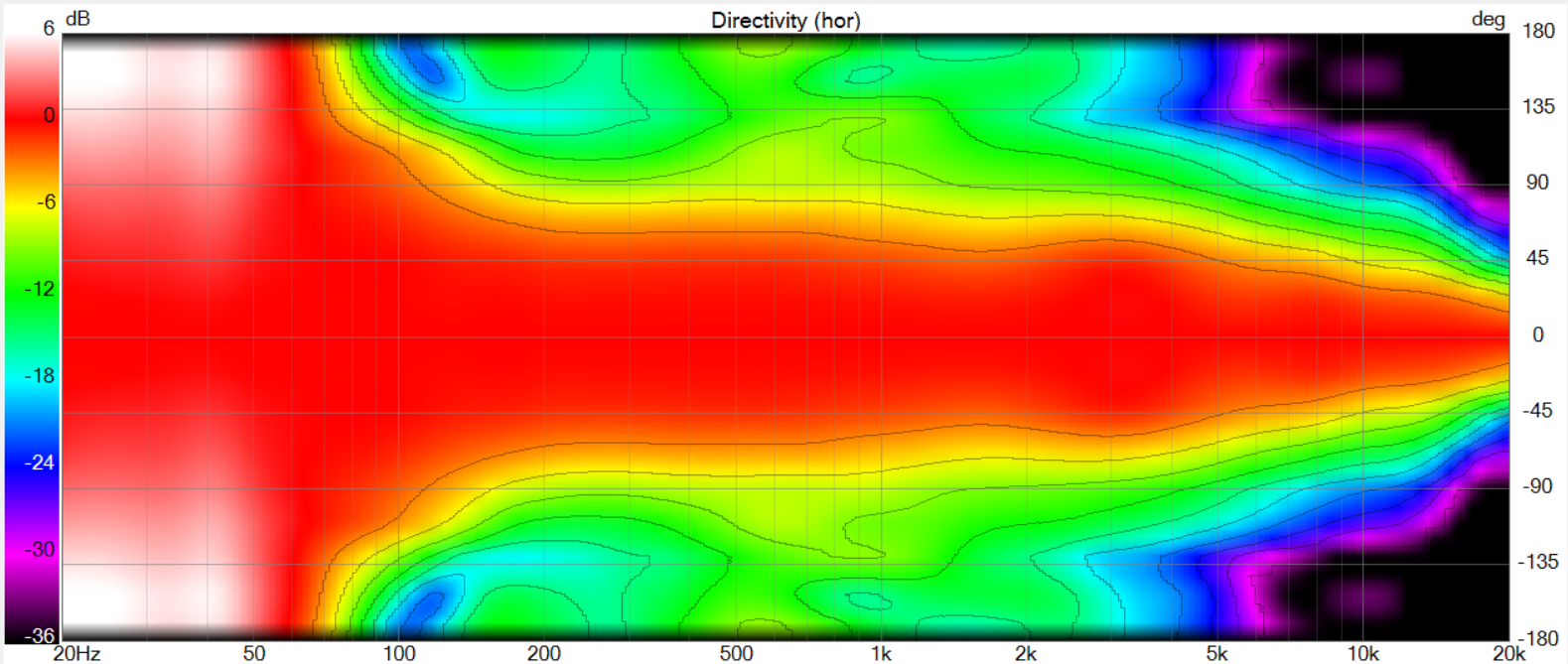

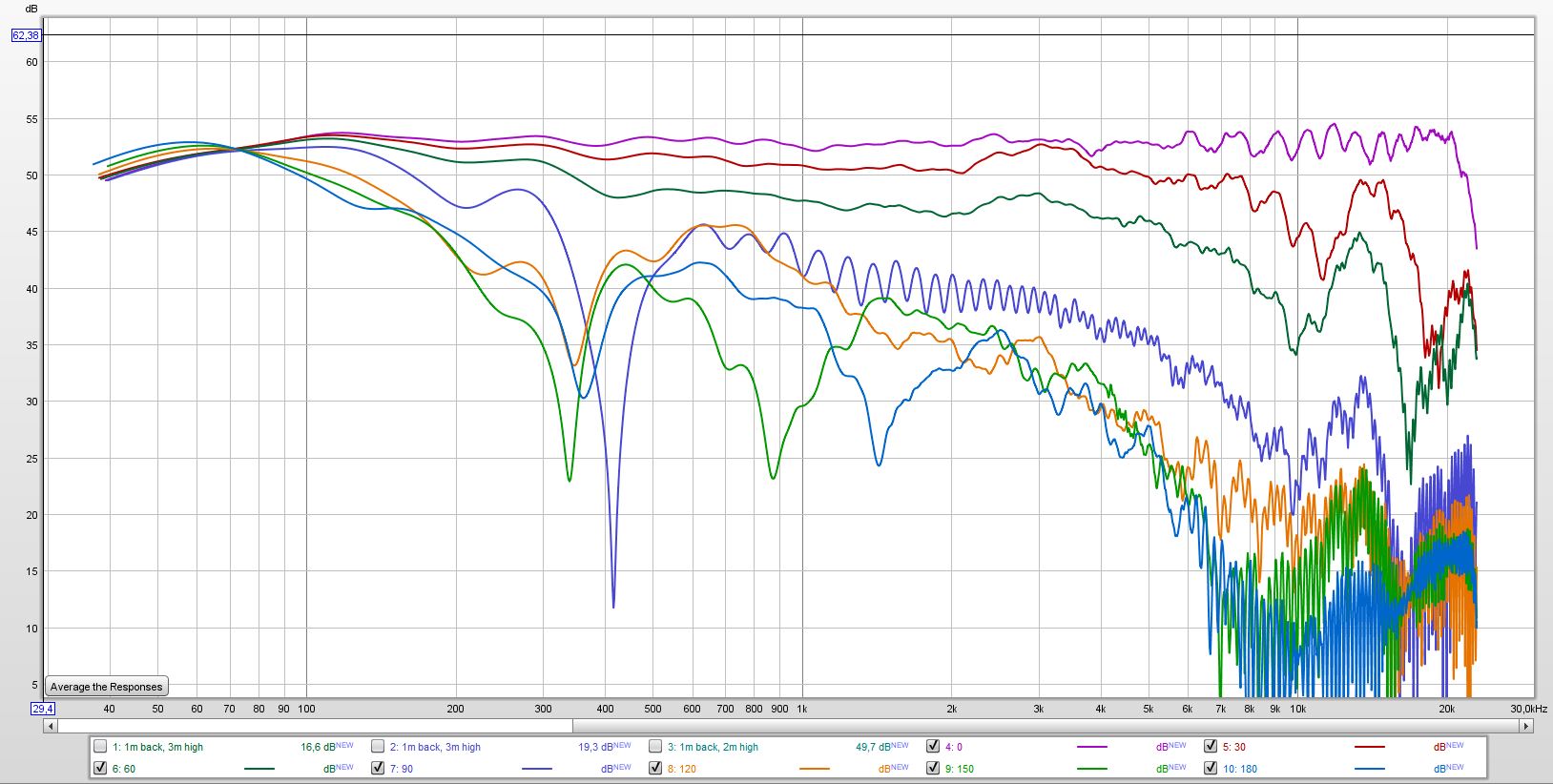

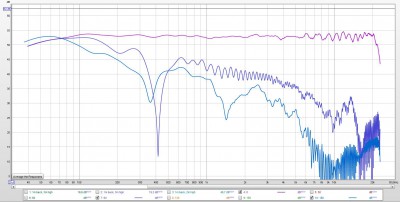

Directivity in stappen van 30 graden.
Directivity in stappen van 90 graden.
