Ik heb besloten een meerkanaals versterker te gaan bouwen/samenstellen voor mijn huidige en toekomstige zelfbouw speakers. Dit omdat ik geen kant en klare betrouwbare versterker kon vinden met flexibele aansluitmogelijkheden, een redelijke prijs en een goede (neutrale) klank. Hier wil ik de voortgang met jullie gaan delen.

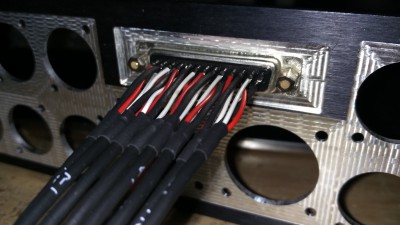

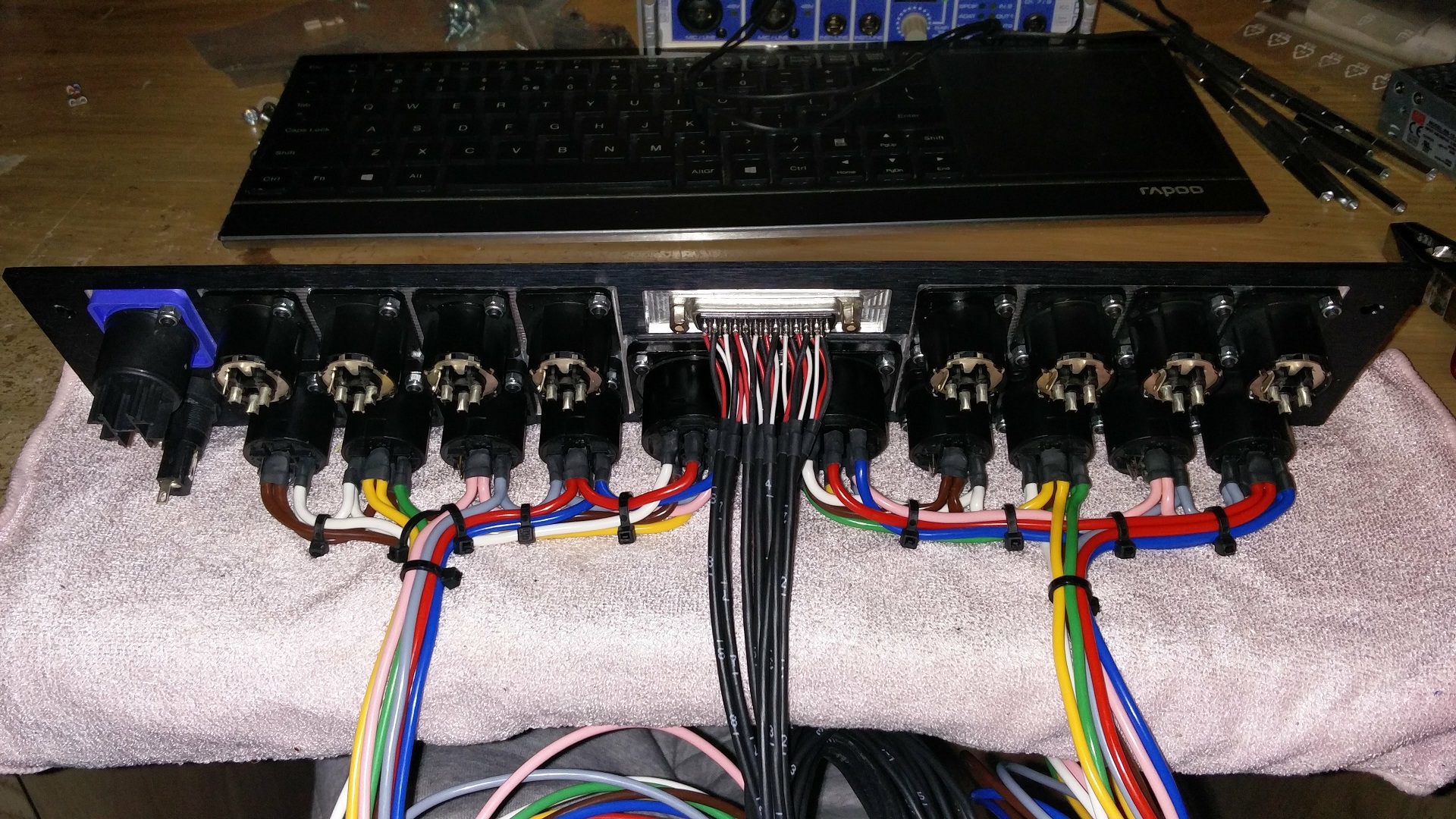

Het idee is als volgt: ik wil een versterker kunnen gebruiken voor verschillende methoden van aansturing, maximaal 2x4 weg of 8 losse kanalen. Ook wil ik niet vast zitten aan een DSP. Daarom ga ik de inputs los, en op een DB-25 connector uitvoeren. De DB-25 wordt te gebruiken met een nog te bouwen DSP kast zodat er maar een signaal kabel tussen de DSP en de versterker kast zit als deze samen gebruikt worden. De speaker outputs worden uitgevoerd op speakon NL2, 4 en 8.
De noemenswaardige onderdelen zijn:
Modushop Dissipante 2Ux300mm behuizing.
8x Hypex UcD400HG HxR
2x Hypex SMPS1200A400

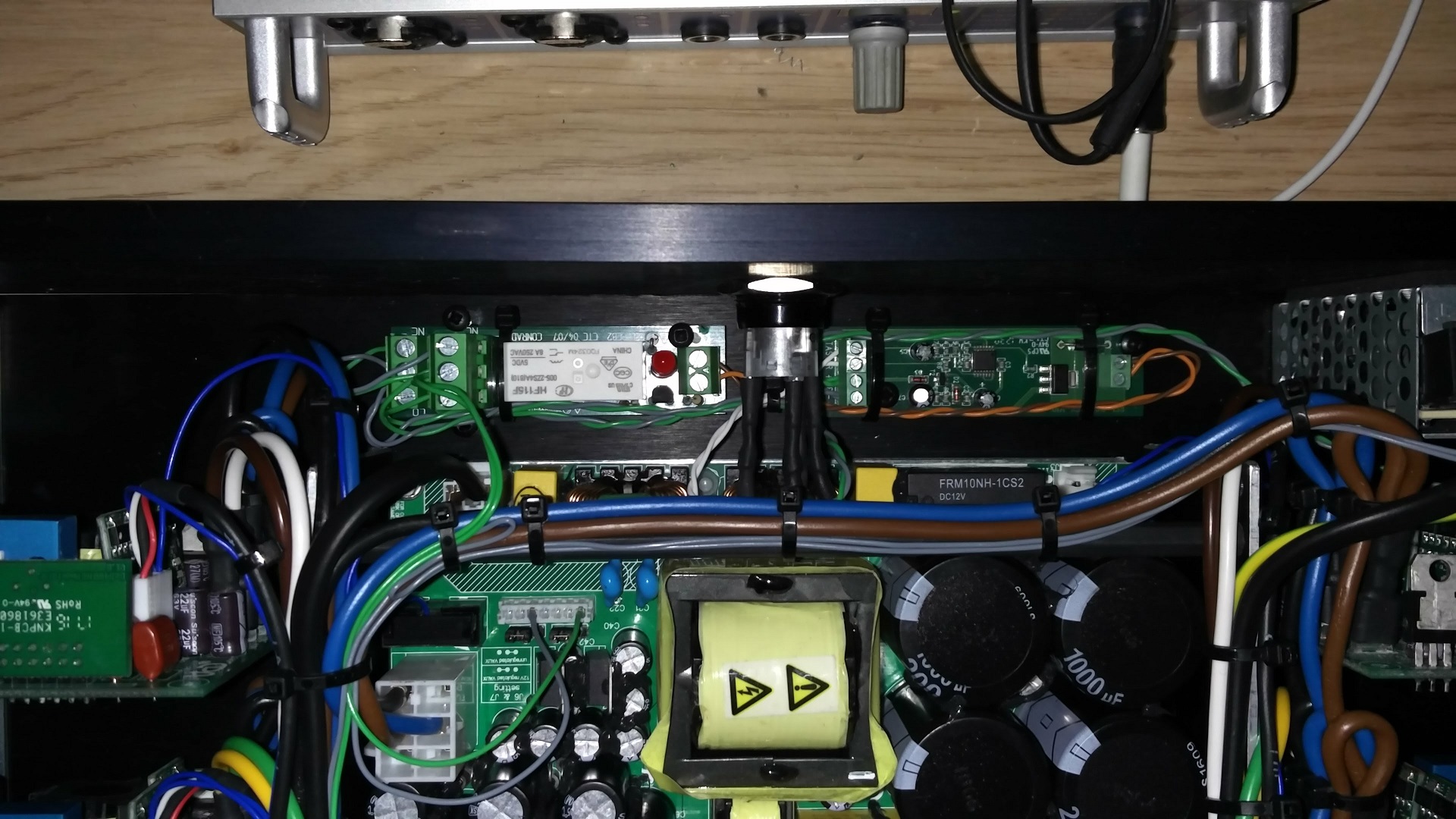

''Klik aan, klik uit'' pcbtje.
12V voeding voor bovenstaand pcb
Op dit moment heb ik eigenlijk alles binnen maar wacht ik nog op een lading schroefjes.
Gisteren heb ik even gecheckt of alles past zoals bedacht. Hier de foto's:

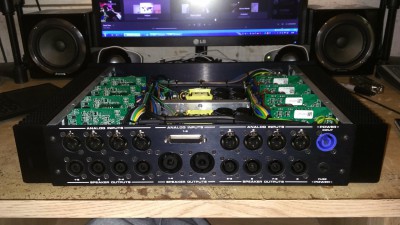

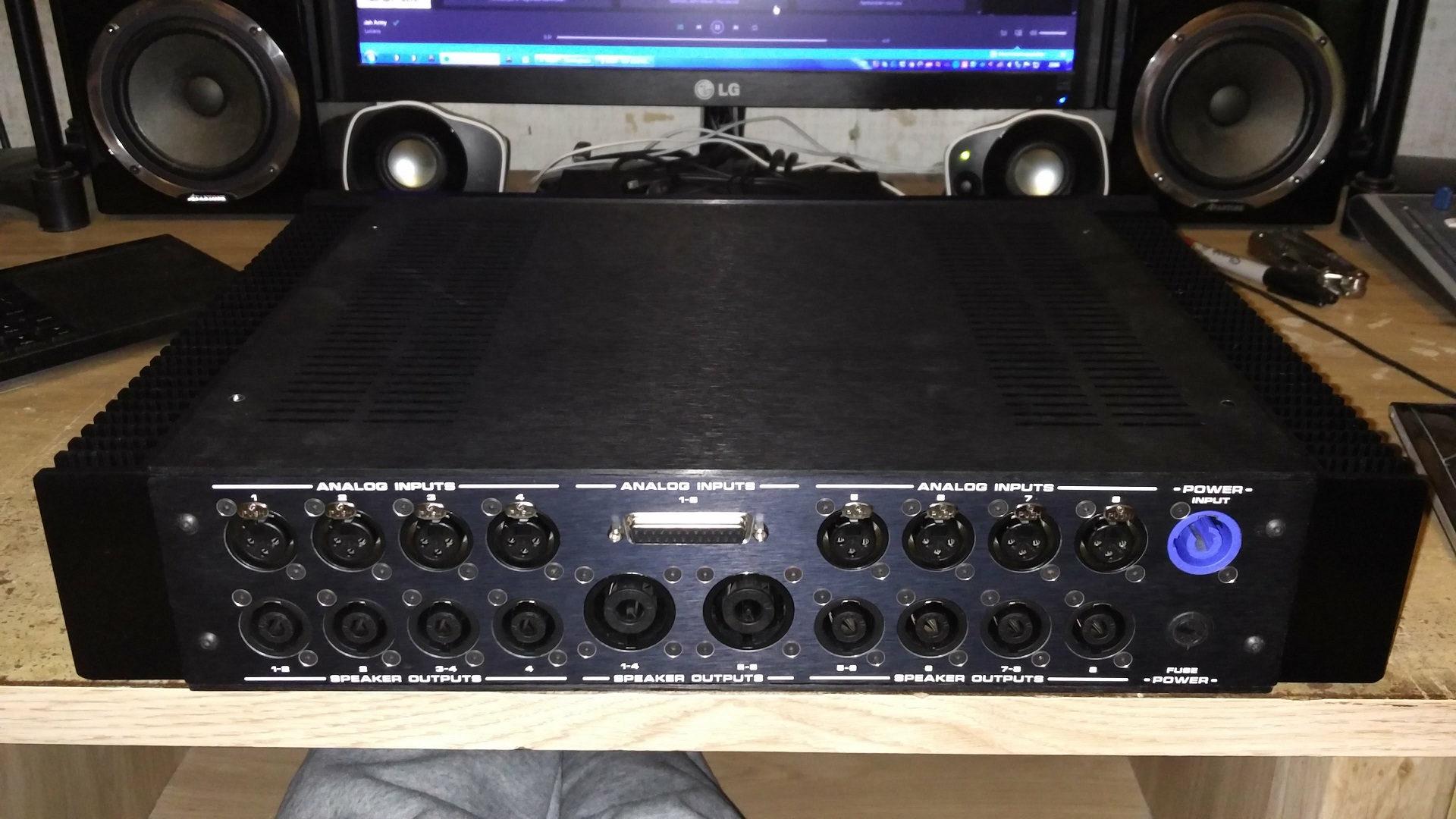

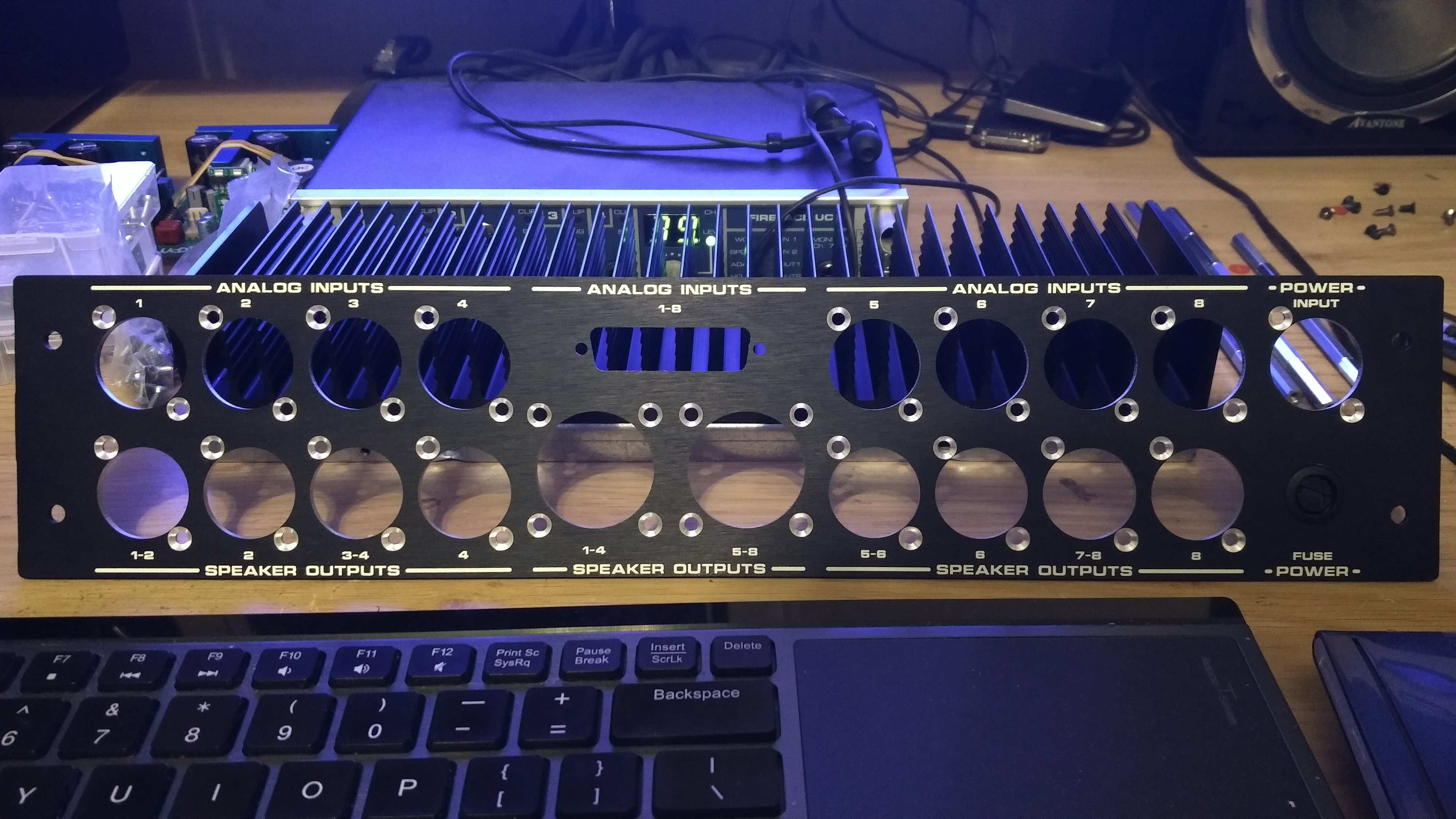

Het achterpaneel:
Spacers voor tussen de heatsinks en versterker modules. Hierdoor passen de modules op z'n kant in een 2U kast wel tussen de brackets en is de montage geen gedoe of lelijk:

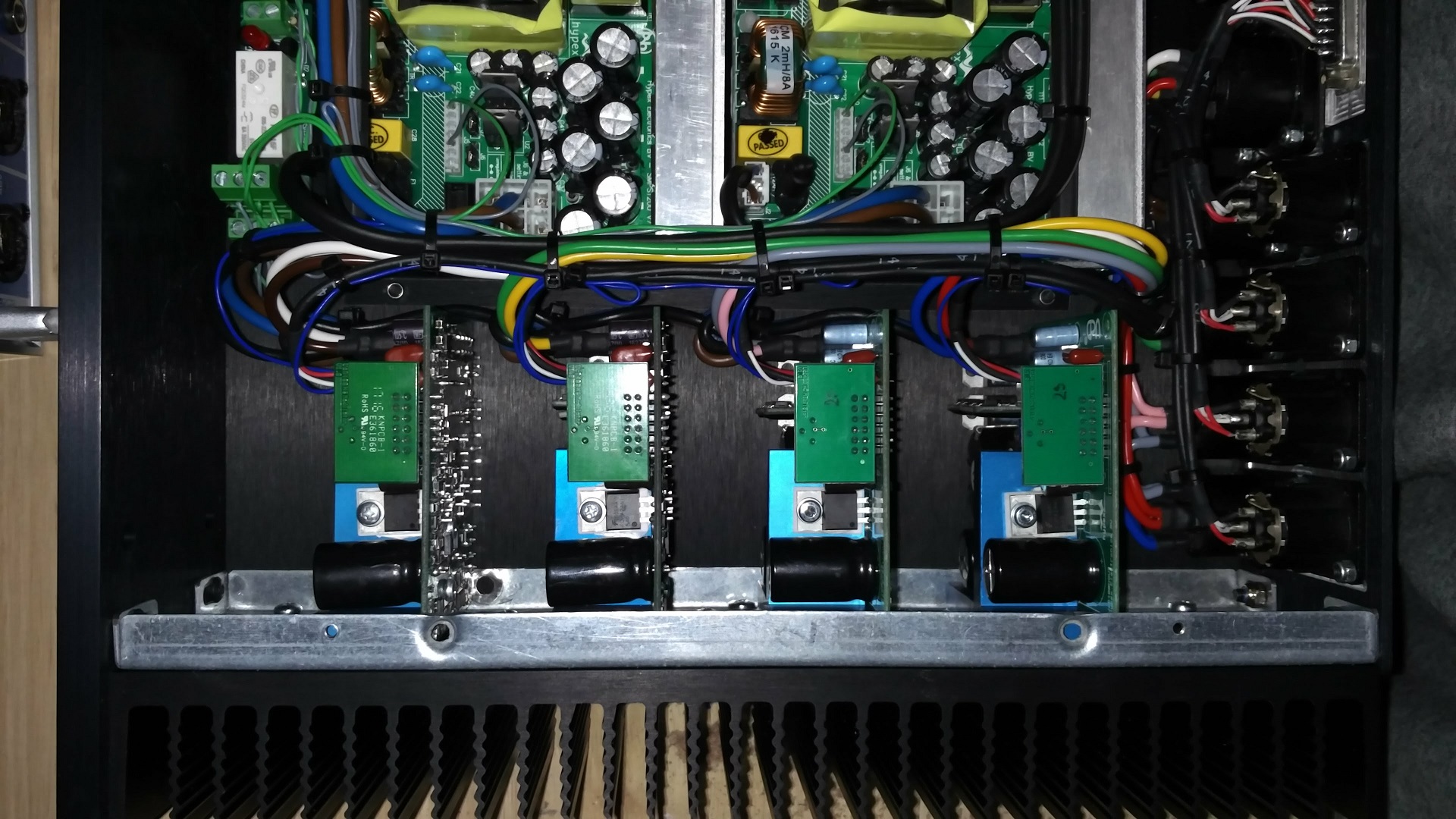

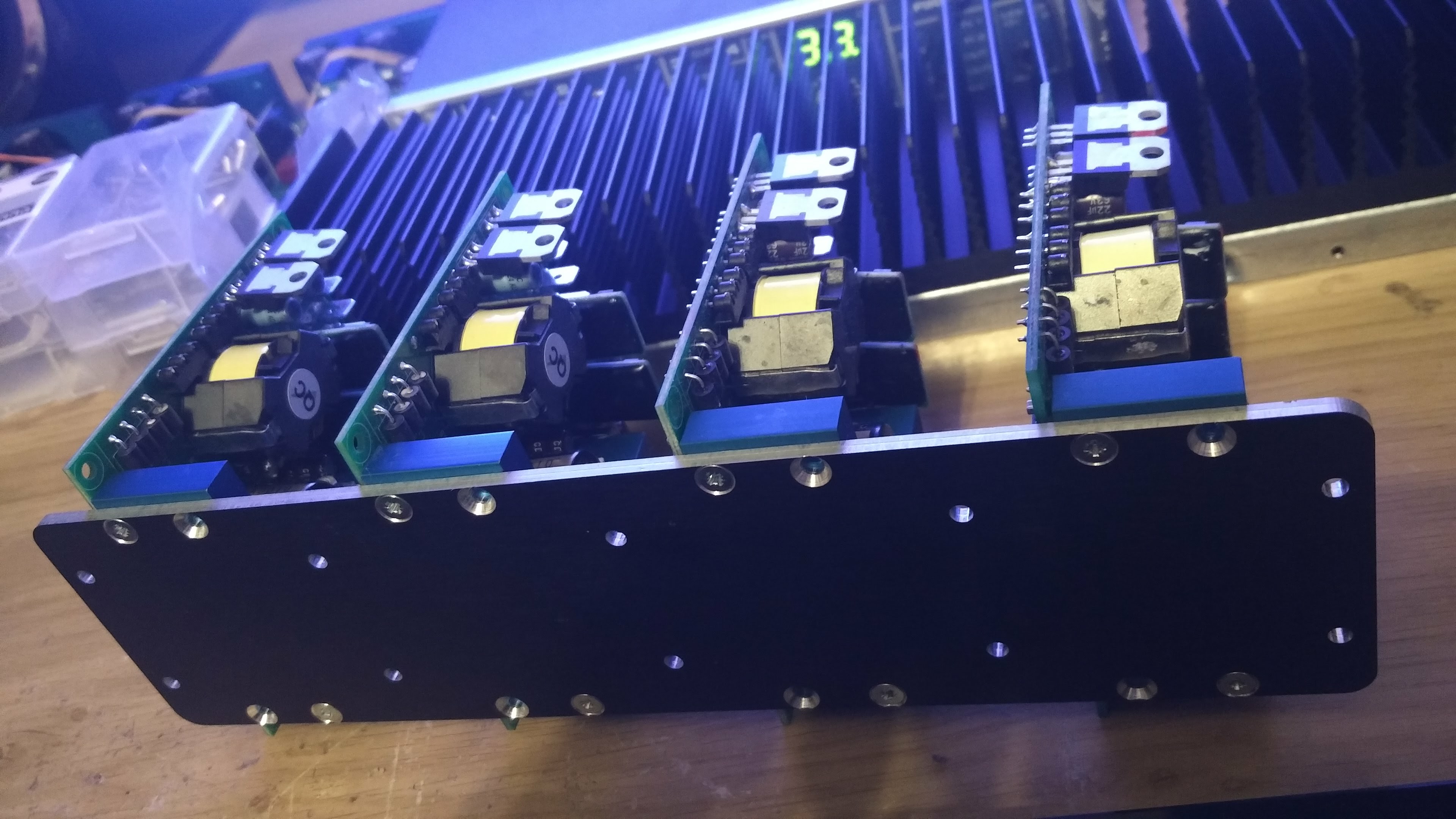

Versterker modules op de spacer gemonteerd:

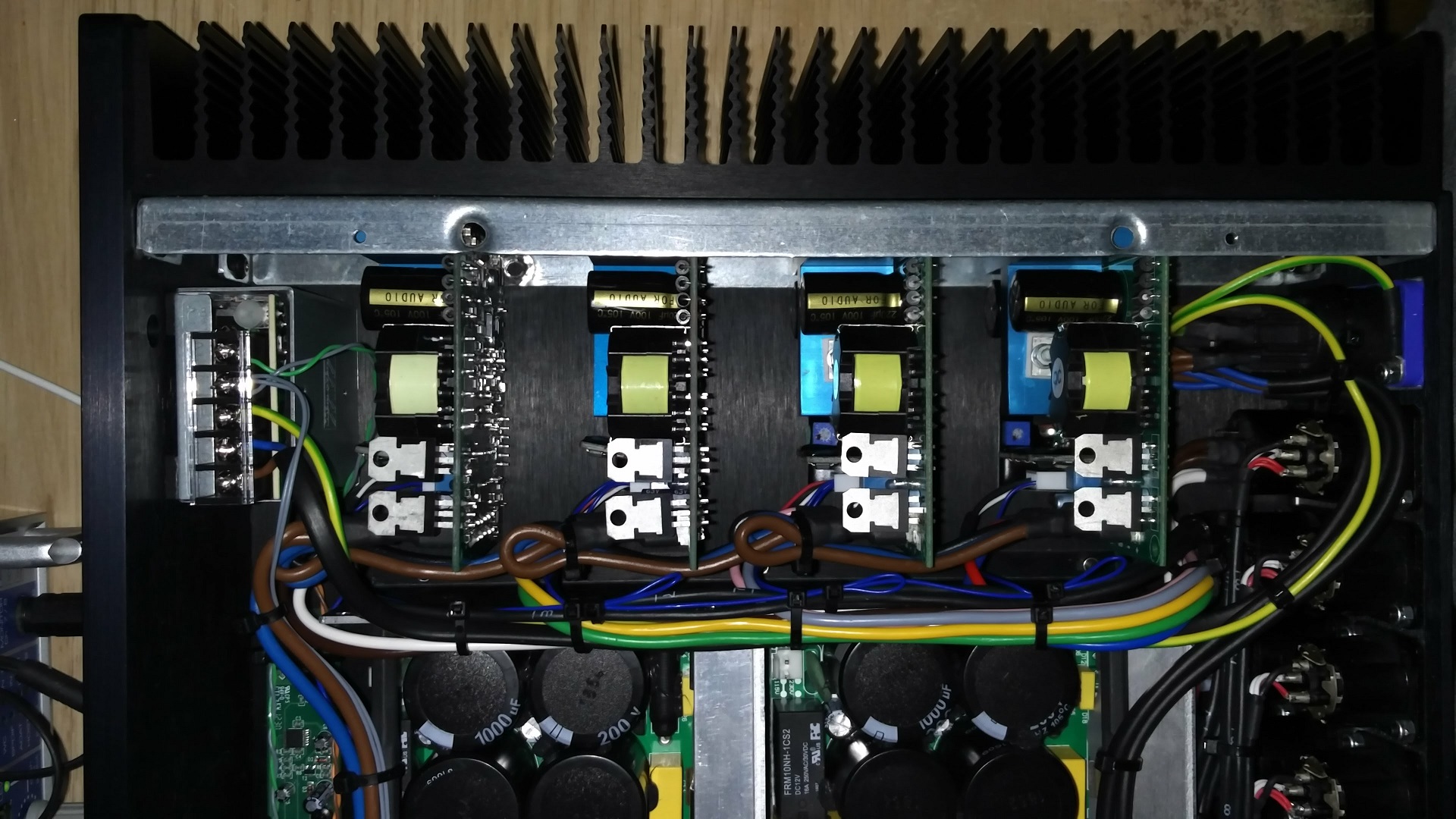

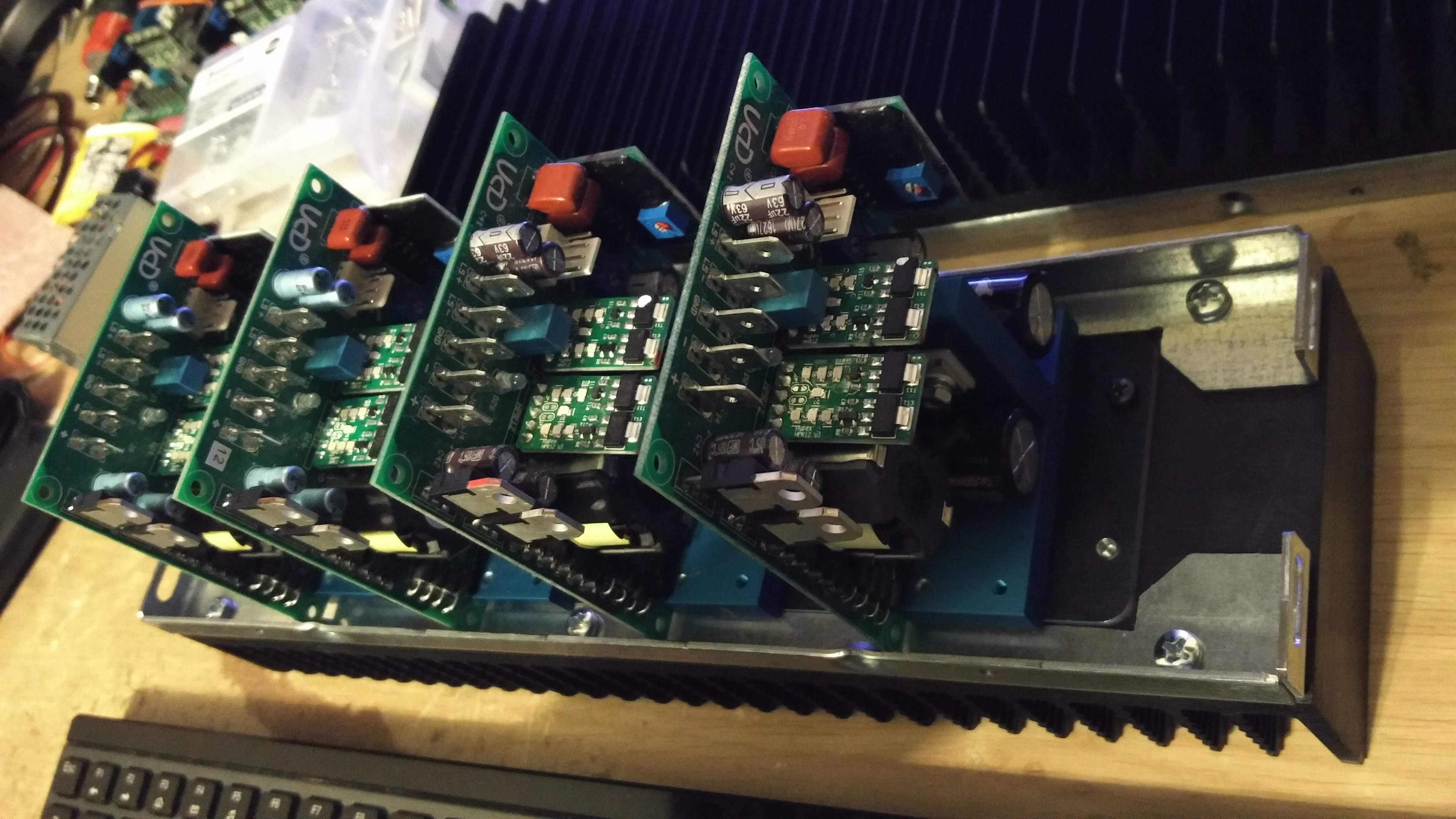

Bovenstaande geheel op de heatsink:

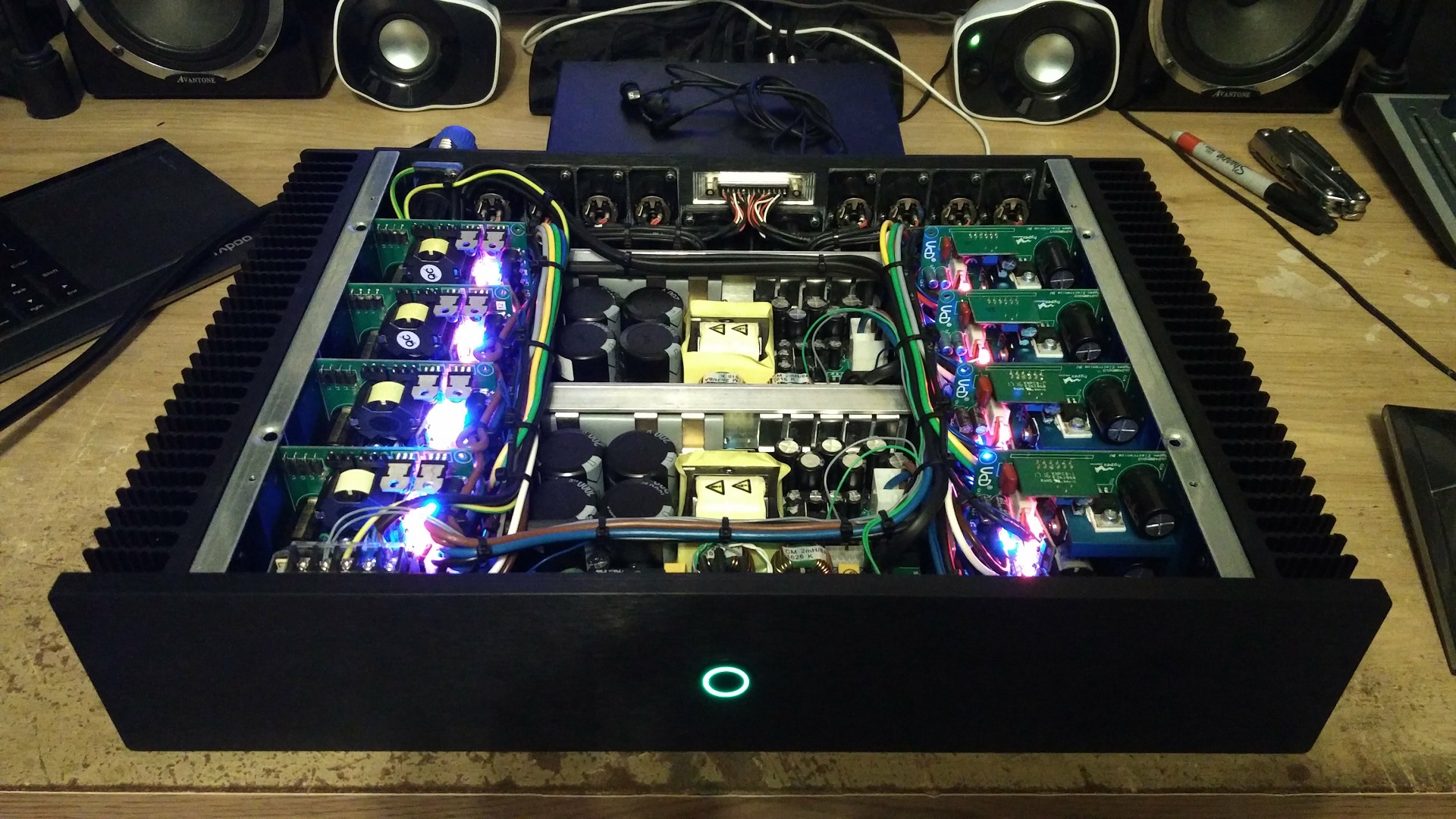

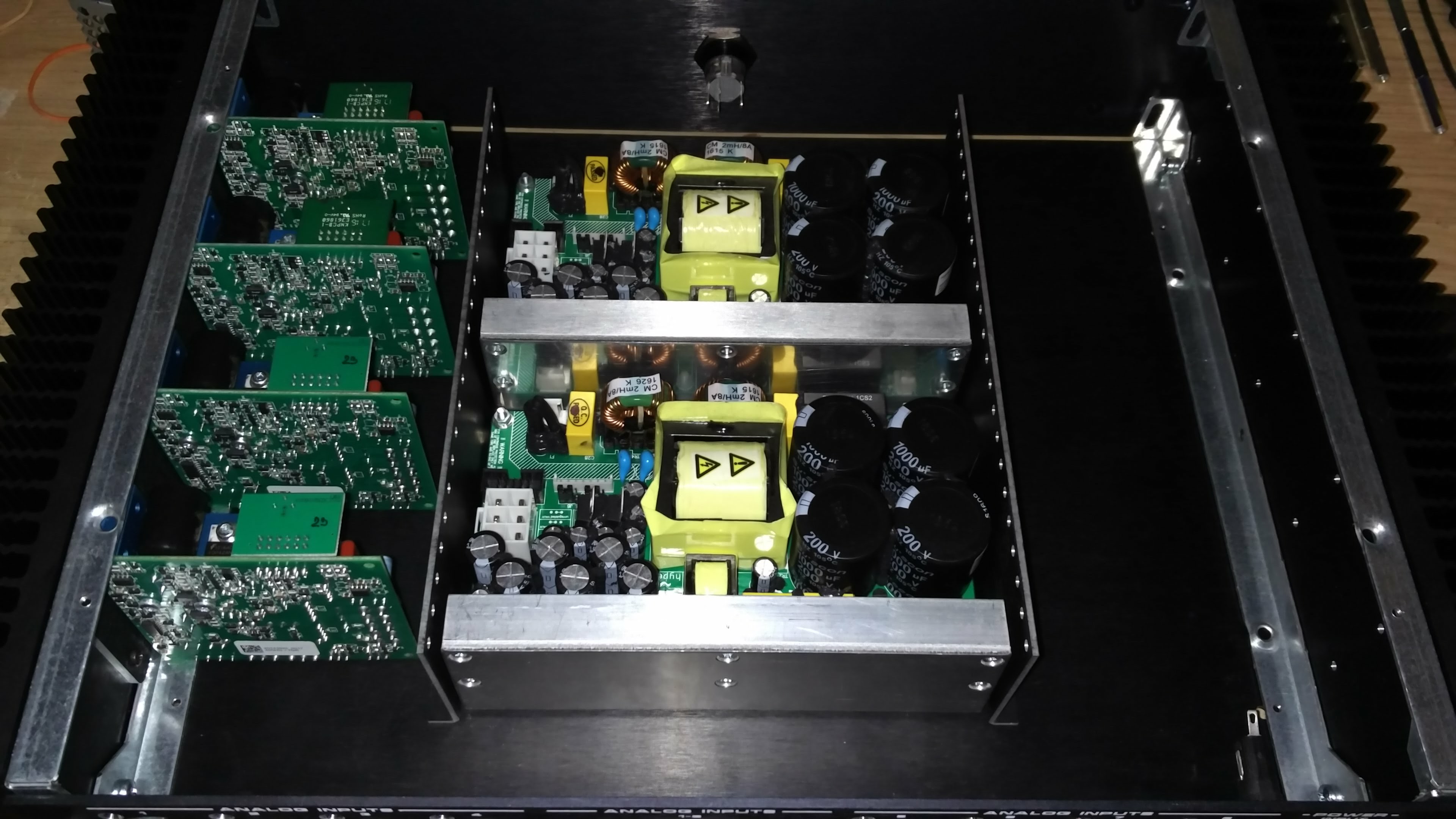

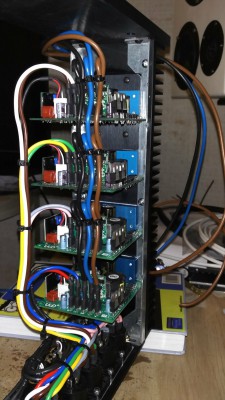

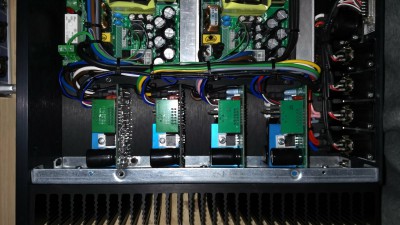

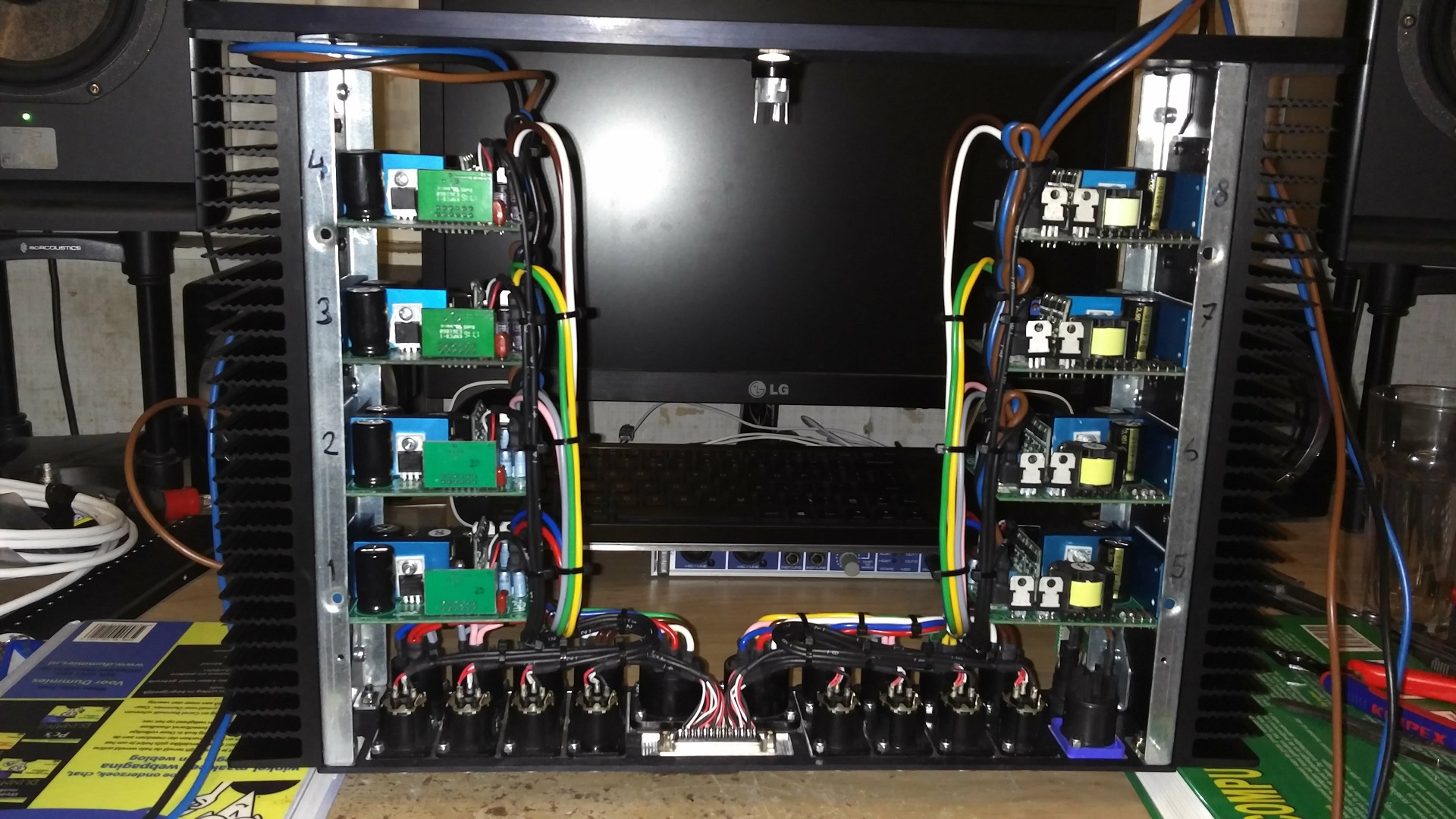

Een idee van het geheel. Ook zitten er tussen de SMPSen en versterkers een schot om de draden aan weg te werken:
Sommigen is het misschien opgevallen dat niet alle UcD modules hetzelfde zijn. Dit komt doordat de modules niet tegelijk zijn aangeschaft. Ik kan mij niet voorstellen dat er een hoorbaar verschil tussen de twee is maar ik zou graag willen weten wat jullie hierover denken/hebben ervaren.
