Gitaarversterker

[democles]

Ben nog niet verder met de frontplaat.
Al wel een tijdje met de versterker gespeeld.
De LO ingang is stil,de HI ingang heeft nog wat bijgeluiden bij volgas

Het schema en de lay-out maar weer bekeken.

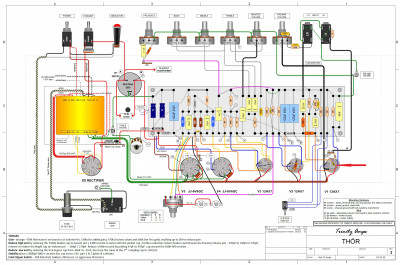

Wat schets mijn verbazing,er staat een fout in het layout schema.

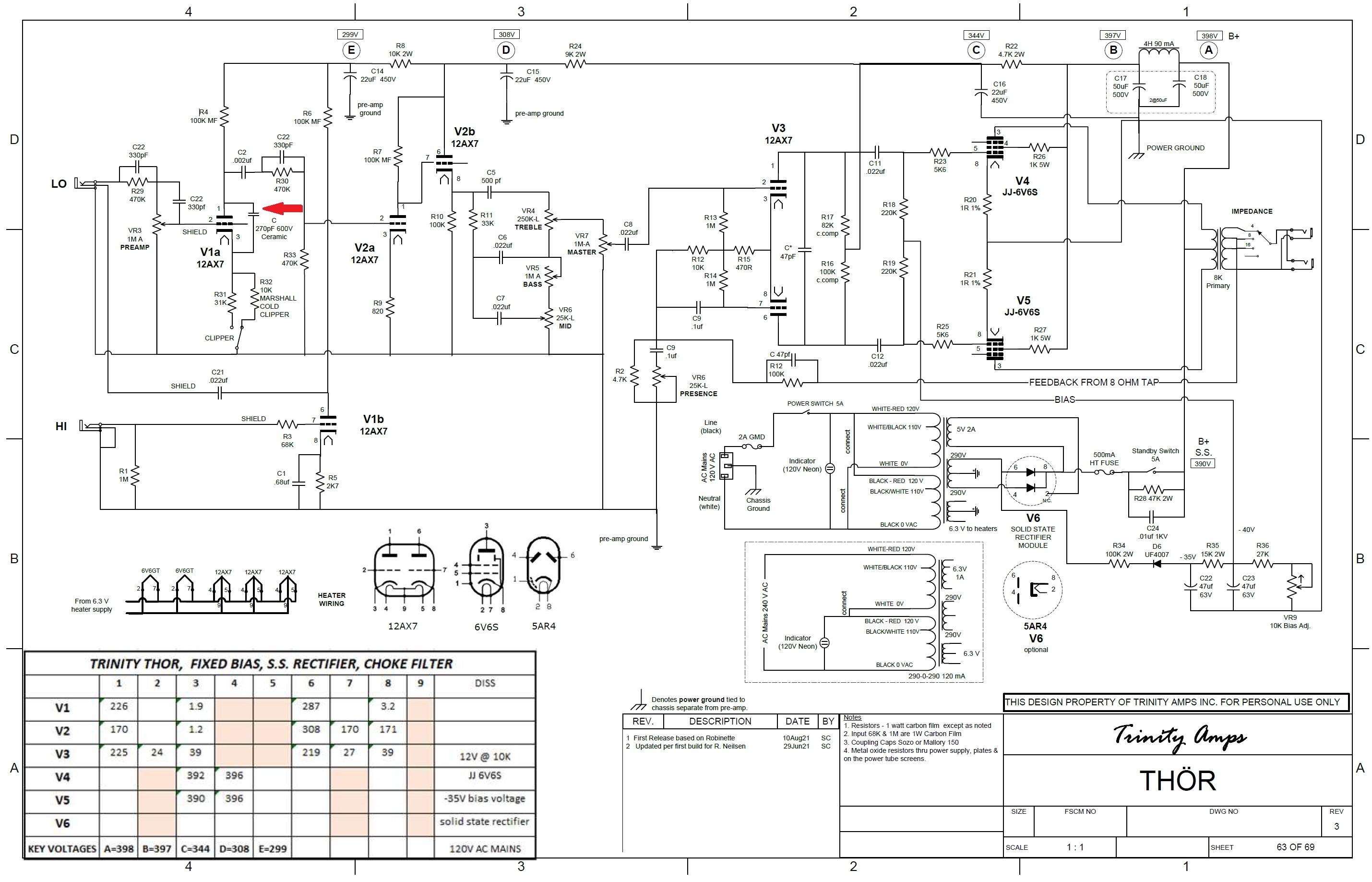

Over de Anode en de Kathode van de eerste buis staat een 270pF tegen oscilleren.

In de lay-out zijn buisvoet 1,2,3 en 6,7,8, omgewisseld maar de condensator van 270pF is blijven staan en had ook omgewisseld moeten worden

Dat wordt weer solderen

[democles]

Soms zijn dingen niet zoals ze lijken.
Ik had de maker van deze site https://robrobinette.com/RR2104_Master_Volume_Micro.htm gemaild over het probleem.
Hij begreep niet wat het probleem was?
Uitgelegd in mijn beste Engels.
Kreeg mail terug met de conclusie dat het schema niet klopte,maar de lay-out wel!

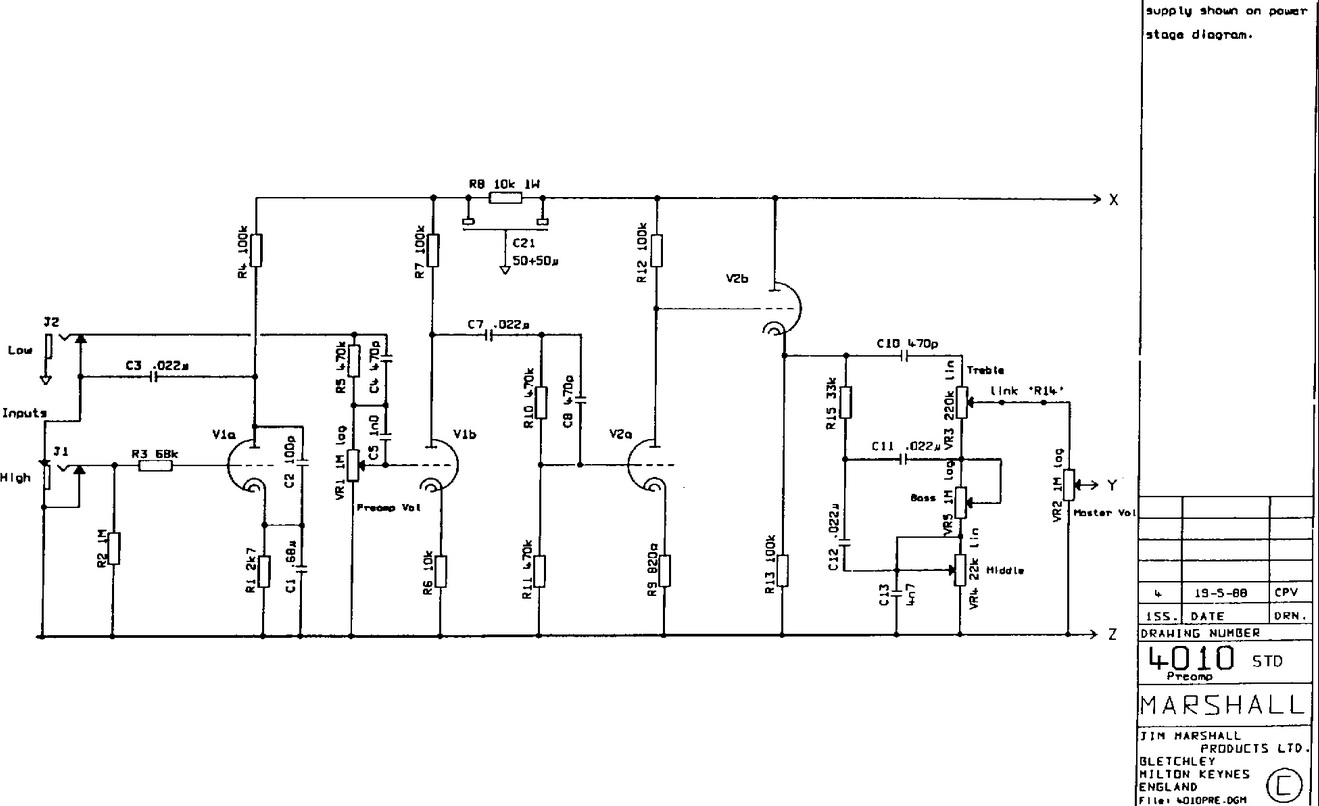

Hij had gekeken naar de schema,s van de oorspronkelijke Marshall JCM 800.

Toen hij het probleem begreep,heeft hij daarop een mail gestuurd naar de makers van de THOR amp Trinity .

Dus het schema is ruk maar de lay-out klopt.

Dat wordt weer terug solderen

<<<het schema op pagina 1 aangepast>>

[Kappa7]

Ai dat is balen, het zit juist zo mooi in elkaar.
Jammer dar zo iets ongetest wordt geproduceerd.

[democles]

Die 270pF straks maar even omsolderen.
Ondertussen mijn voorraad aan 12AX7 (ECC83) buizen eens opgezocht.
Denk dat ik de eerste buis V1 ga veranderen voor de ECC83 gloei en dan wat NOS dingen probeer.

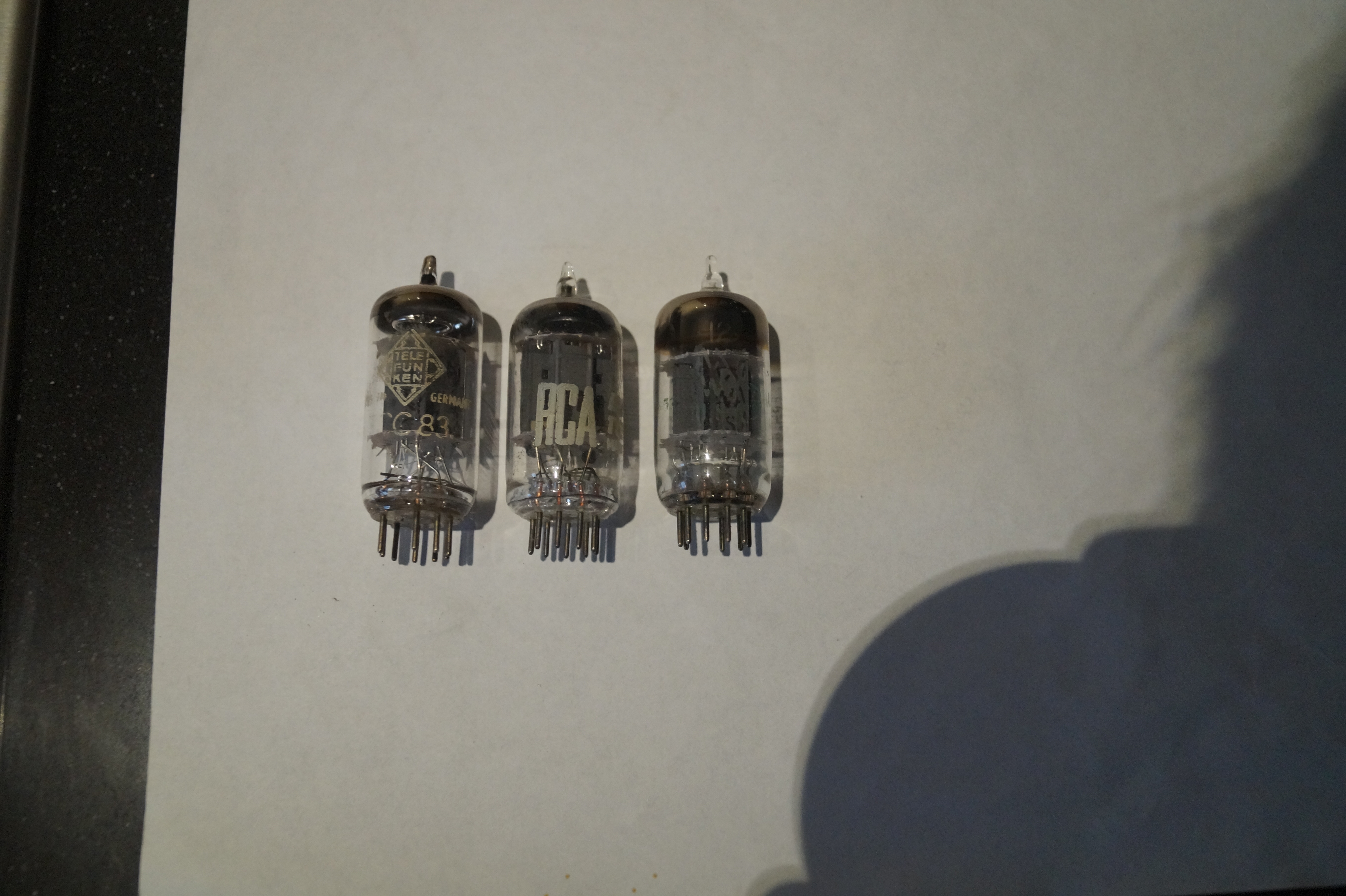

Ik heb een telefunken,een RCA (wit logo) en een JAN ECC83WA electro harmonnics buis.

[democles]

De 270pF weer geplaatst tussen pin 1 en 3 van de eerste buis.
En de gloei omgesoldeerd naar 4/5 en 9 voor de ECC83 buizen.

Dan maar even wat V1 buizen inpluggen.
Als eerste de RCA buis,klinkt wat voller maar is wat microfonischer als je er tegenaan tikt,waarschijnlijk door de lange anode platen.
Als tweede de general electric buis, klinkt iets minder vol maar gedetailleerder,niet microfonisch.
Als derde de telefunken,deze heeft iets van beide vorige buizen,klinkt heel fraai en is dood stil.
Uiteindelijk de GE buis geplaatst.

Dus voorzichtige conclusie,
Geen 6N2P-EV op de V1 plek gebruiken,of een betere 6N2P uitselecteren.
De versterker produceert nu aanvaardbare bijgeluiden op vol gas,veel minder als met de 6N2P op buis 1 plek.

[democles]

Het laatste er in gesoldeerd.

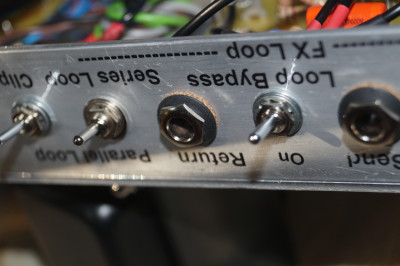

De parallel loop.
Eigenlijk een 450K weerstandje dat, via een schakelaar,een gedeelte van het ingaande signaal FX loop doorsluist naar de FX out.

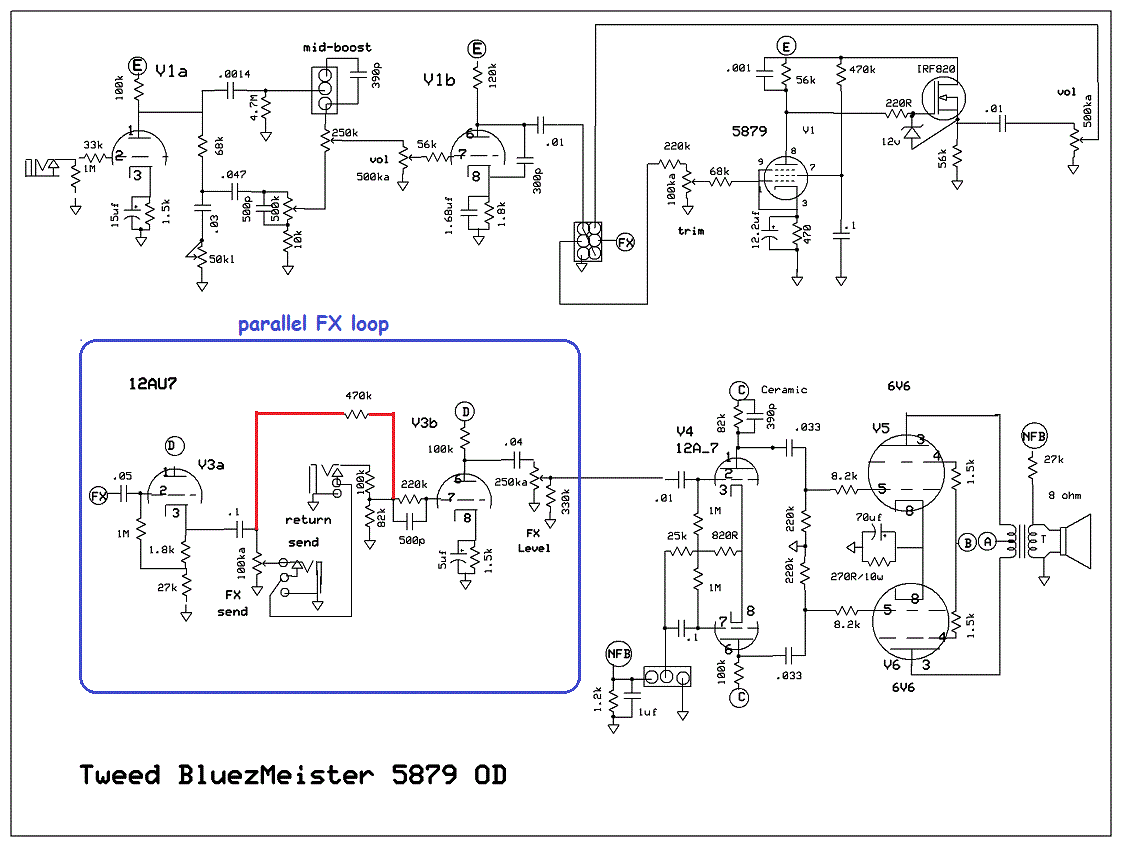

Als voorbeeld....

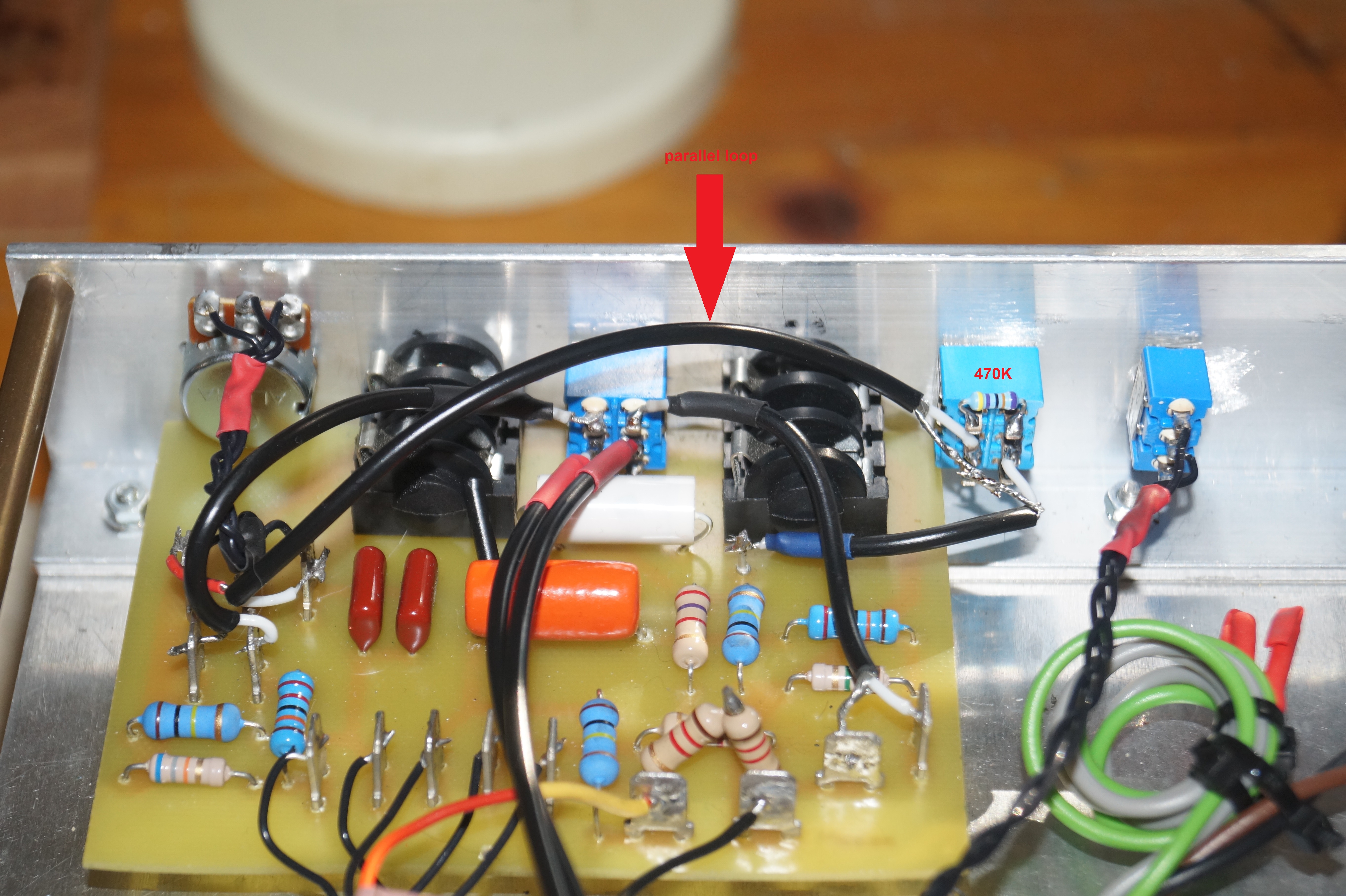

Dan in het echt.

Alles getest,en het werkt
Even getest met een flanger in de FX loop.
De parallel weerstand geeft een subtiele vergroting van het geluidsbeeld,net zoals het bedoeld is

[democles]

Dan kom ik bij het punt van befestigingen van de versterker aan de kast.
Gezien ik geen moeren aan het alu frame kan lassen wat anders bedacht

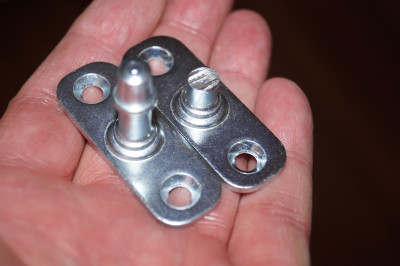

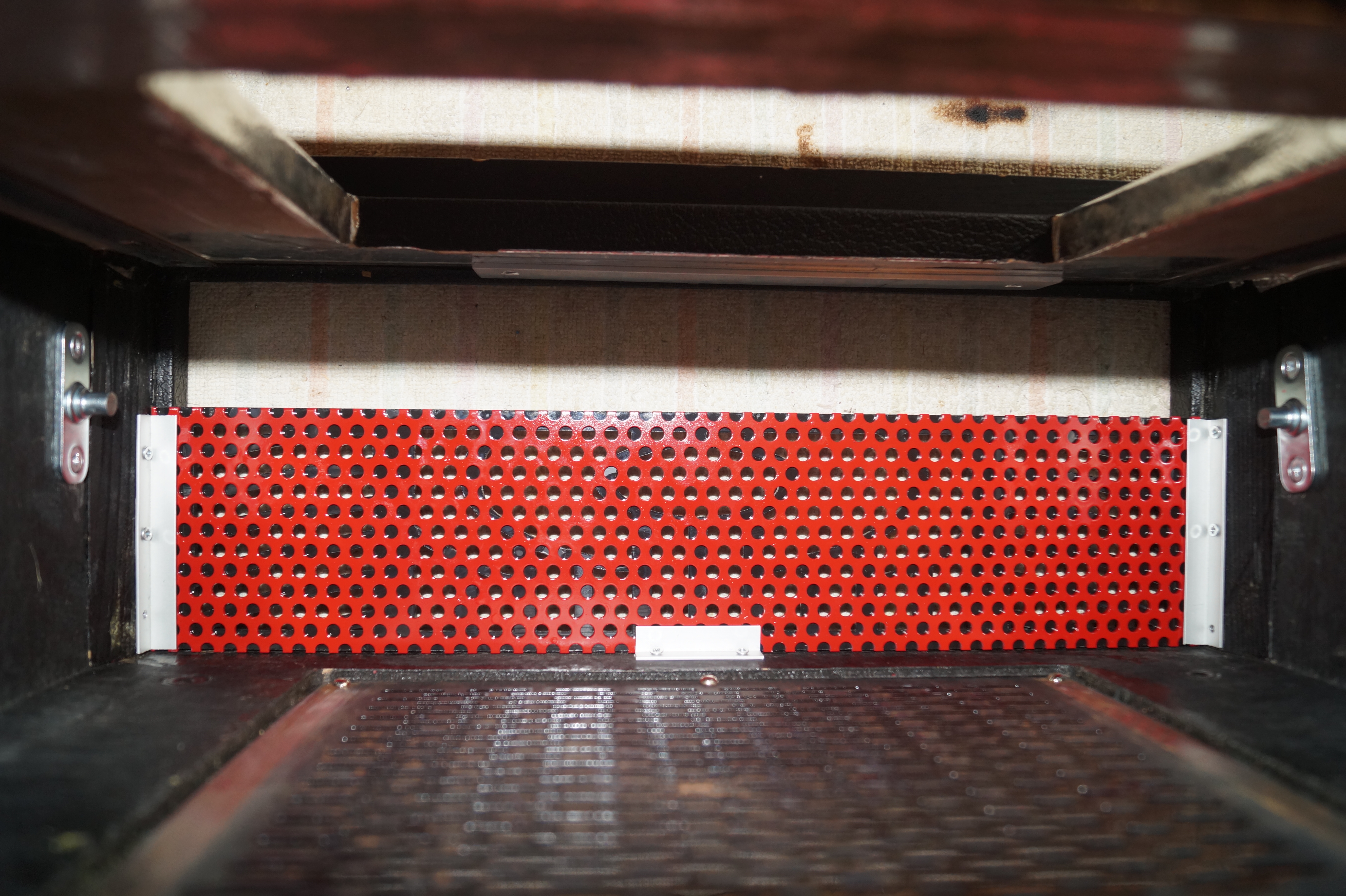

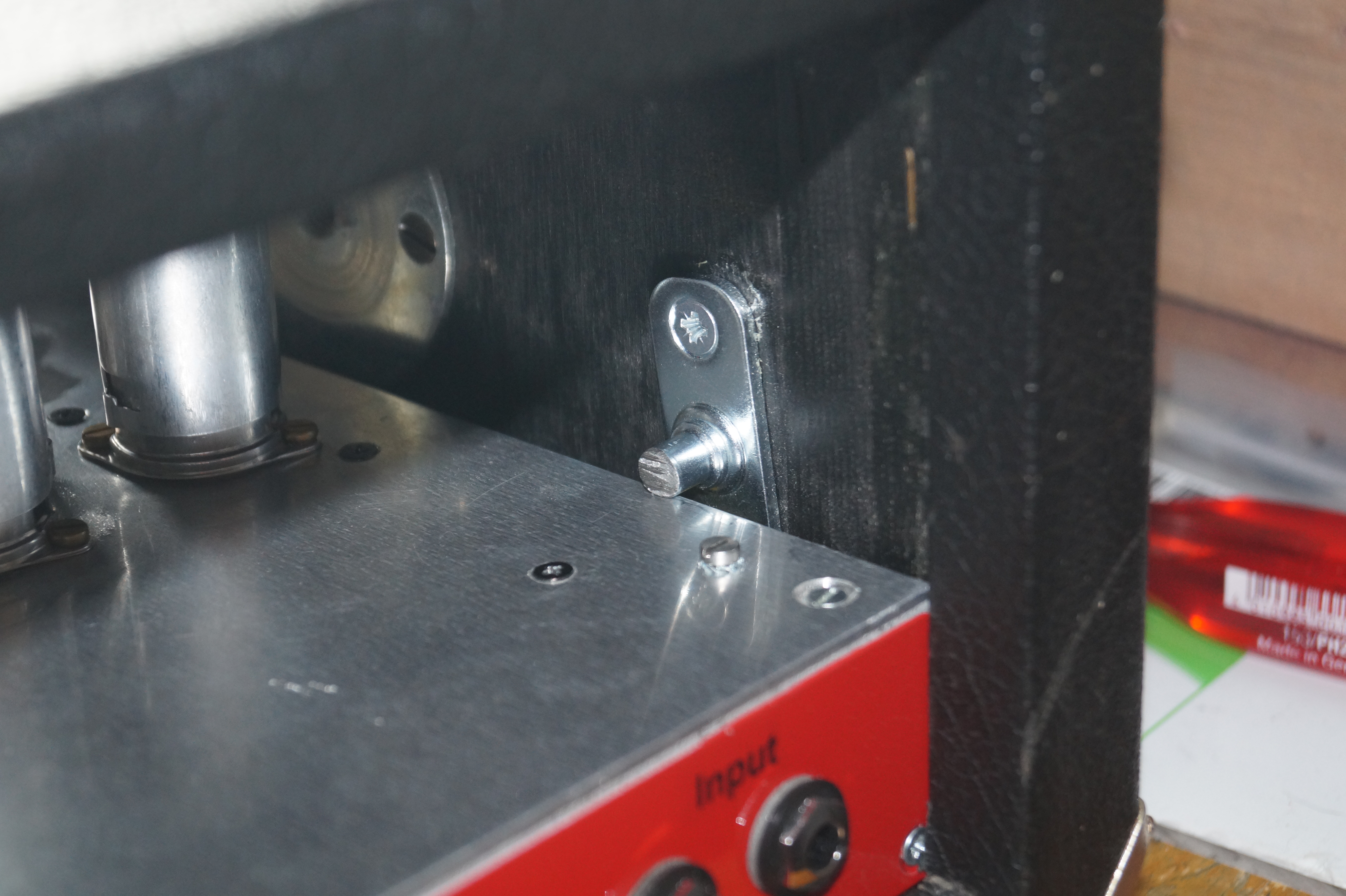

Voor in de kast wat afstandhouders gemaakt van zo,n uitzetraam pen.
Even wat inkorten met de handzaag,er in schroeven en dat is gefikst.

Dan nog wat bedenken voor de achterkant,iets wat er makkelijk uit kan en de gehele alu ombouw op zijn plek houdt.

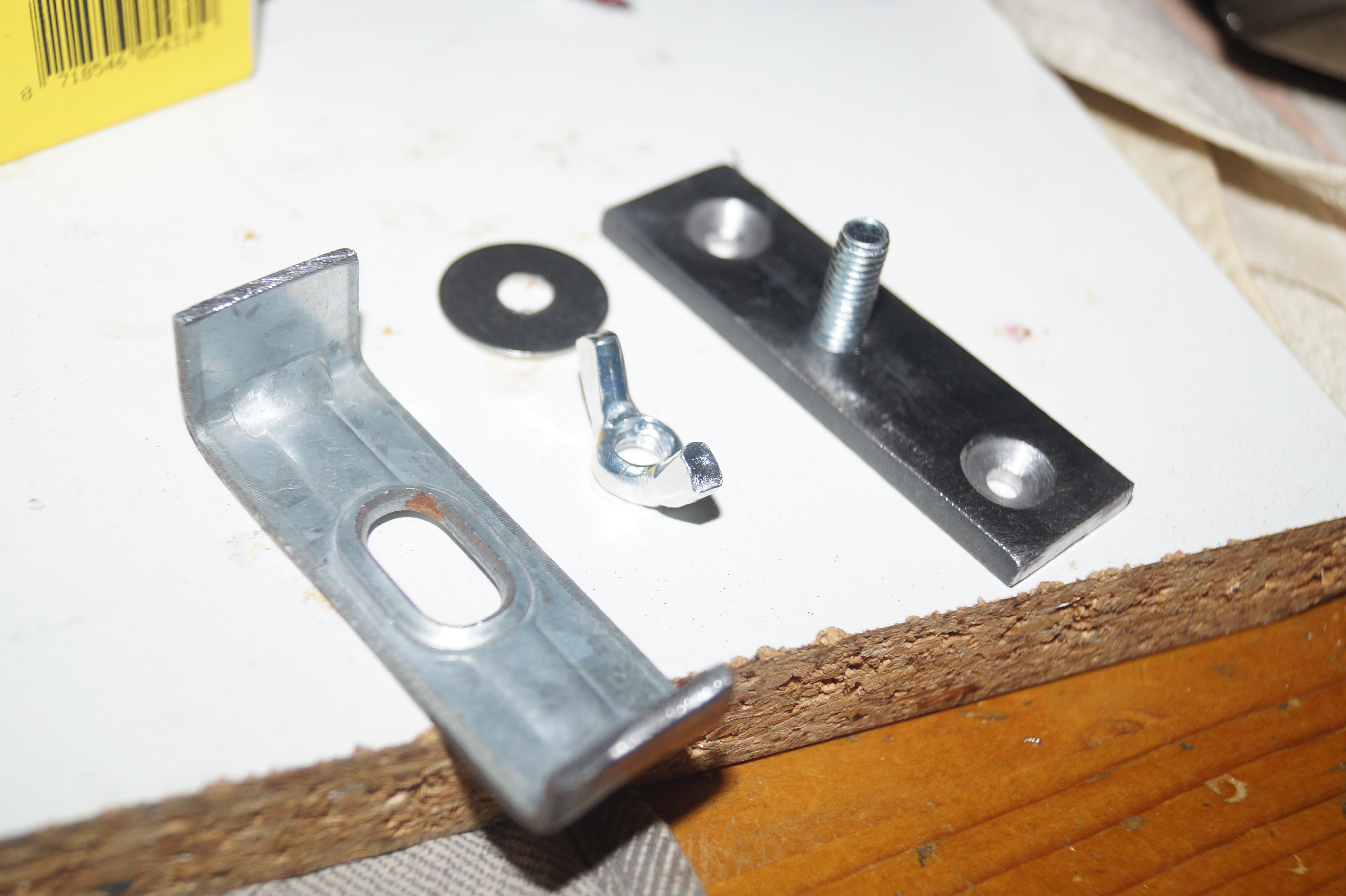

Even rommelen in de schuur en ik vond nog wat verwarmings buis klemmen.
Hmmm,,,,,,kan ik daar wat mee?

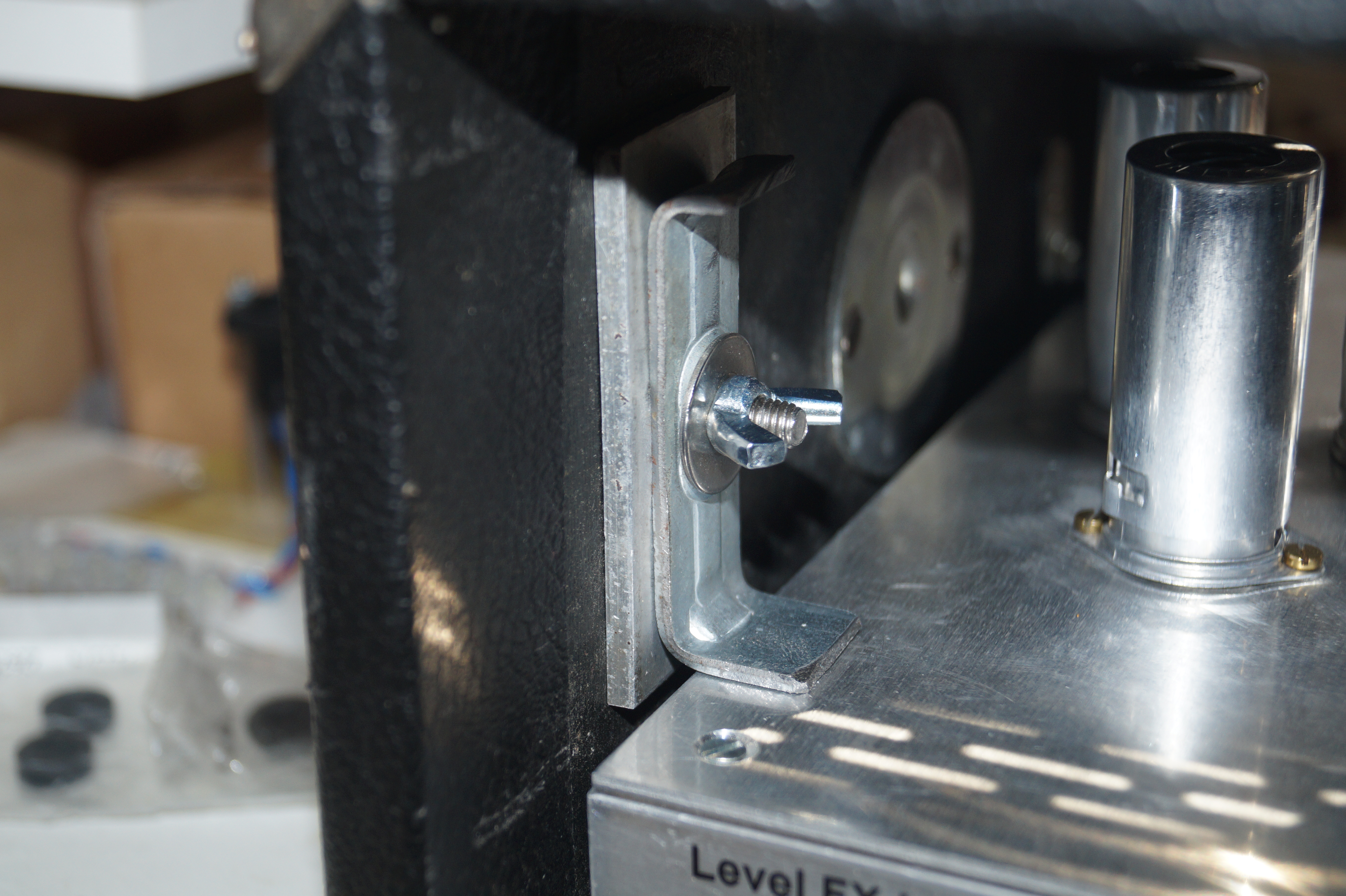

Zoiets dan.

Dan maar even verder bikkelen.

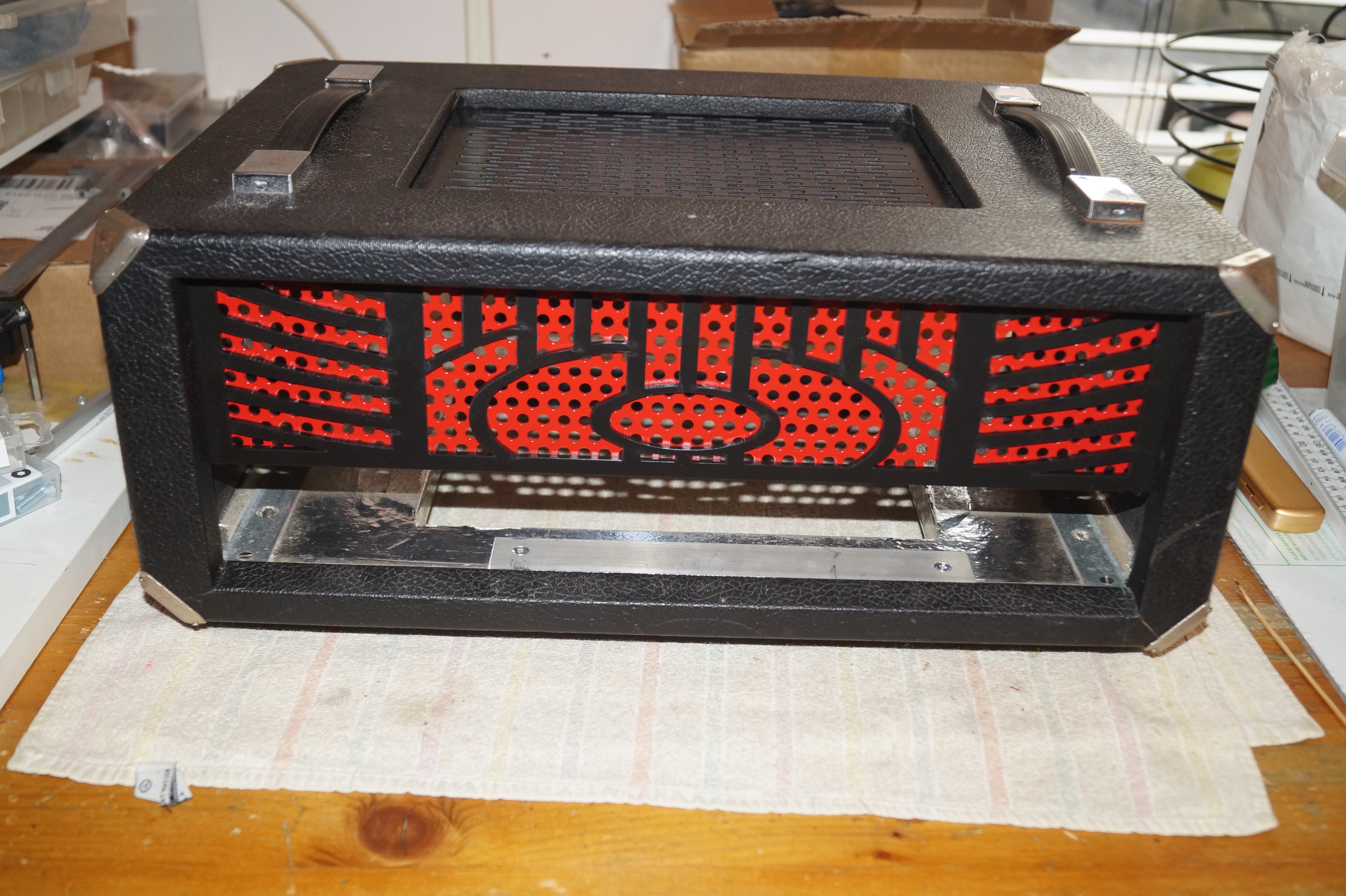

Hoe maak ik het frontje vast?
Ik kan dat POM kunststof niet verlijmen,dan maar klemmen met wat alu hoeklijn.
Dat zit vast.
Onder nog twee zelftappers in de hoeken en dan kan het er evt. ook niet meer uitschuiven.

Met deze methode is er ook geen enket schroefje te zien op het front

[Kappa7]

Netjes opgelost.

[democles]

Thanks,,,

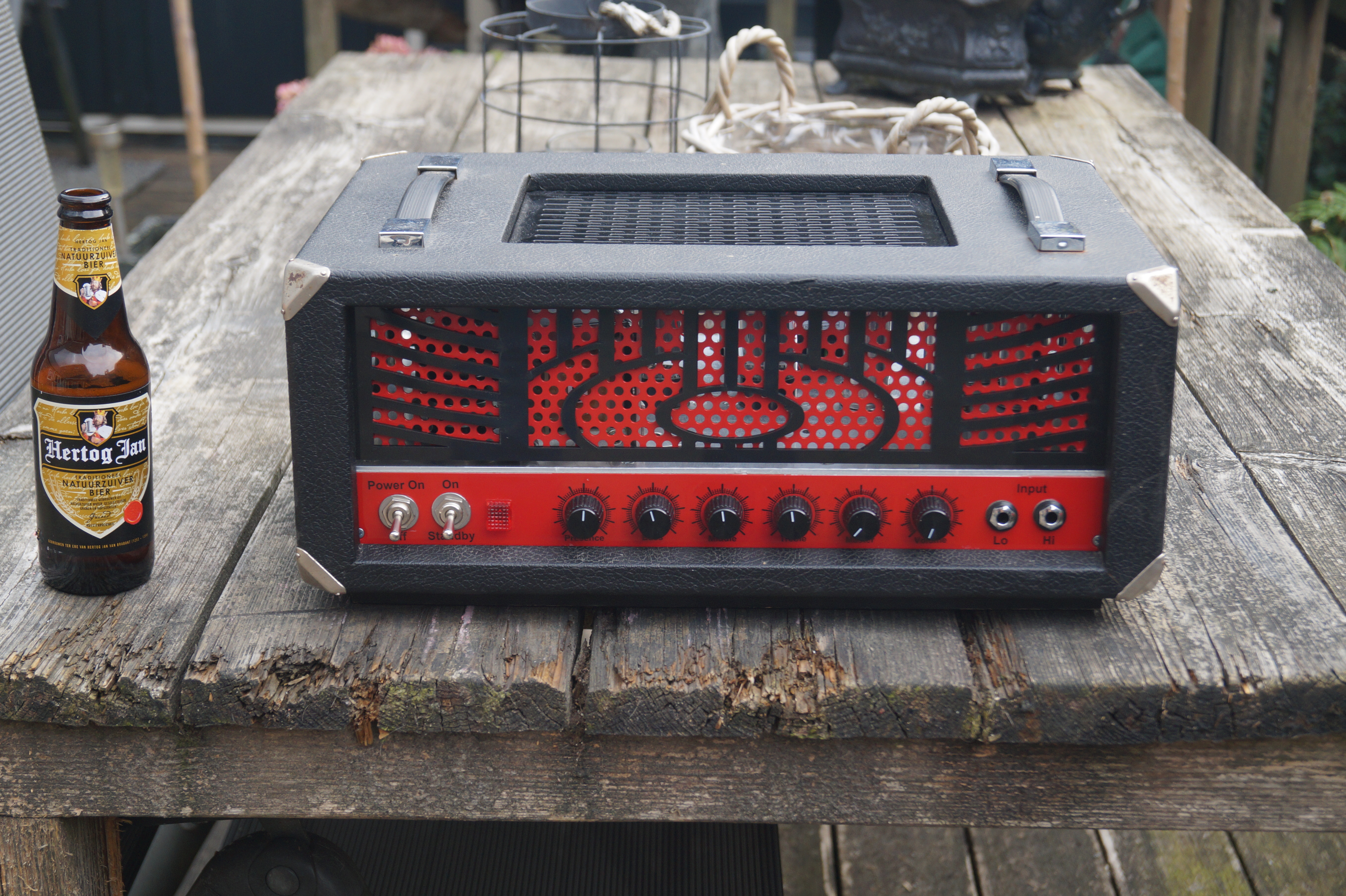

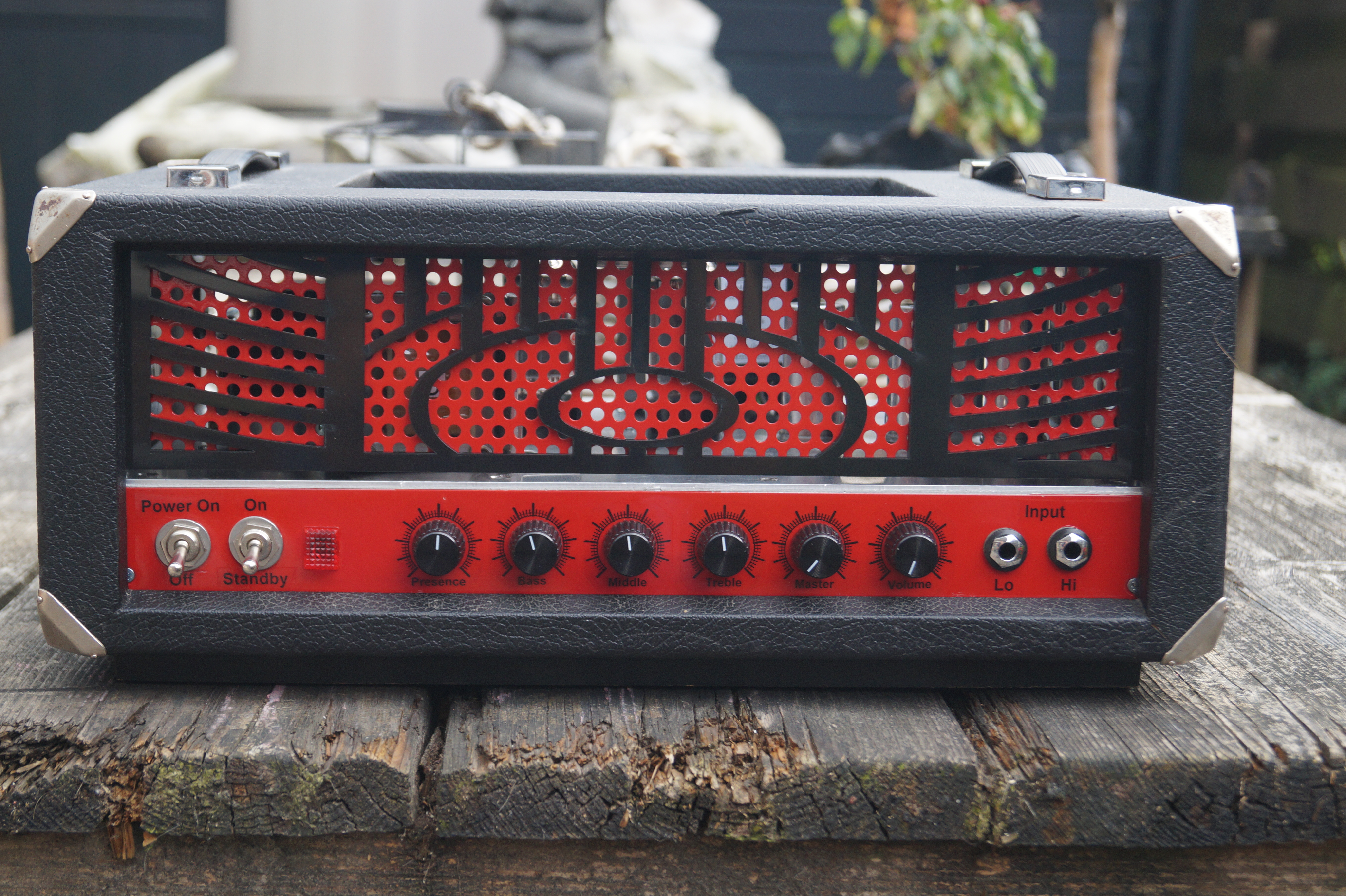

Aan alle dingen komt een einde.
Nog even de achterplaat vastzetten en dan is dit gebakje gereed
Was een leuk project.

[douwebakker]

Fraai hoor! Helemaal af.

[Pjotr]

[Barry2001]

Mooi geworden zo Demo!

[ds23man]

Jugendstil groen was mooier geweest.

[rikpost]

Prachtig man , petje af !

[hannesie]

Feitelijk een professionele uitstraling, topper.

[democles]

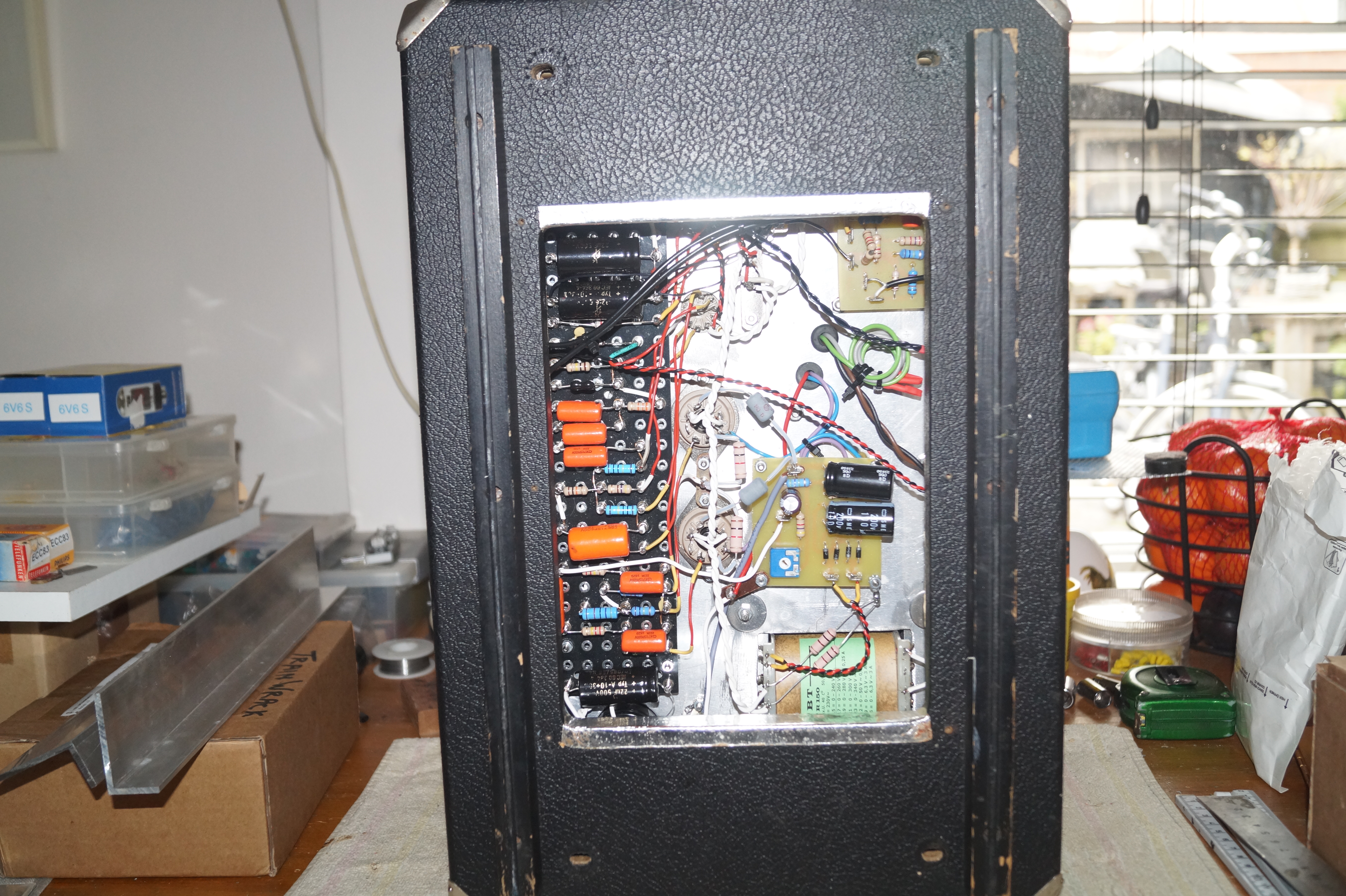

Nog even een foto van de onderkant voordat het rooster wordt geplaatst.
Genoeg ruimte om de bias te meten,4 schroefjes los van het rooster en meten maar
