Daline

[Pjotr]

Gewoon een beetje lekker aanklooien. Buiten de deur eten hoeft niet altijd in een sterrenrestaurant, soms is een kapsalon best lekker.

Punt is wel dat je met zo'n speaker wel ieder dag aan de kapsalon zit dan

[timpert]

Welnee, ze gaan naar de studeerkamer. Kan ik elke dag kiezen

Staat in je databoek ook de AD70631?

[MickRS]

Staat in je databoek ook de AD70631?

In het topic wat ik hier gevonden heb staat de 70631.

[timpert]

Wat daarin staat is wel heel summier. Toch de meetset maar weer uitpakken.

[MickRS]

Ja klopt. En op DIY audio vond ik iets over de Q, maar dat is het wel. Ben erg benieuwd naar je meetresultaten...

[Pjotr]

Welnee, ze gaan naar de studeerkamer. Kan ik elke dag kiezen

Staat in je databoek ook de AD70631?

Het is van Philips hè Niet de AD70631, wel de AD70630/M4 en AD70630/M8 7" High power full range. De AD70631 zal wel van later zijn dan.

[VintageHarry]

Het laatste cijfer in een 4-cijferig Philips typenummer ging in principe alleen over het uiterlijk, niet over de T/S parameters

[Pjotr]

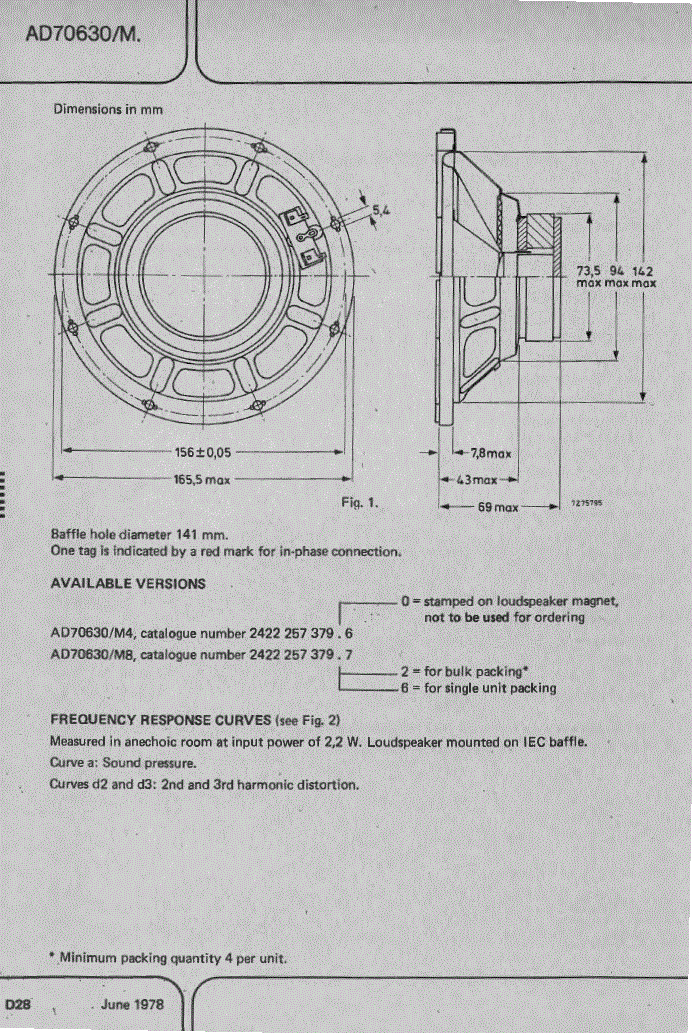

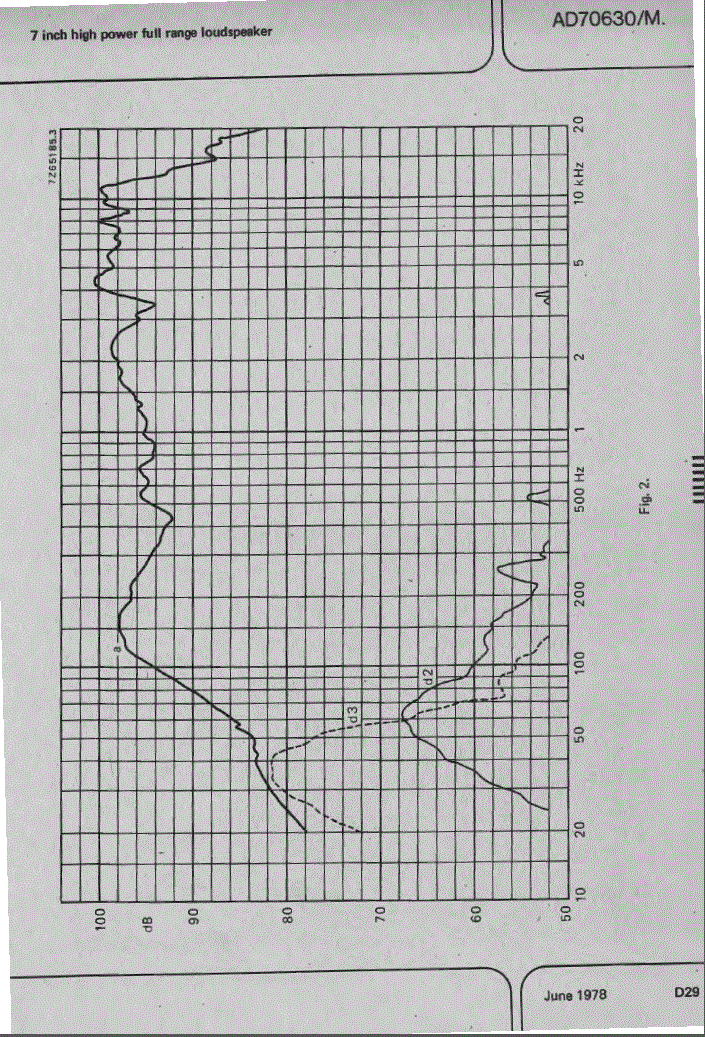

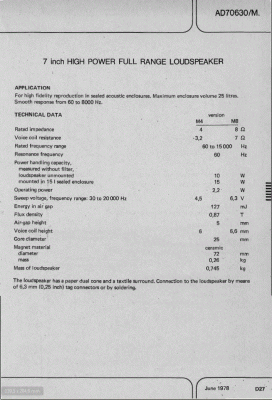

Philips (en de meeste andere fabrikanten) deed in die tijd nog niet aan TS parameters. Zul je toch zelf op moeten meten. Maar er was al besloten dat dat niet romantisch is Anyway:

[timpert]

De AD70630 lijkt de ronde versie te zijn van de AD7063. Afgezien van de buitenrand van de korf zijn de overige data identiek (databoek 1978). De AD70631 lijkt dezelfde korf en aandrijving te hebben als de AD70630, maar een andere conus (databoek 1986). De databoeken kan je hier vinden:

http://www.verheijde.net/library/philip ... akers.html

Voor zover ik uit de data kan opmaken is de respons van de AD70631 anders (loopt verder door in het hoog, dus een verbetering) maar is het ding verder uitwisselbaar met de AD7063(0).

[MickRS]

Wat ik uit het eerdere draadje kon opmaken is dat de AD70631 en AD70630 een lagere Fs hebben dan de AD7063

[timpert]

Dat ligt maar net aan welke datasheet je raadpleegt, in het boek uit 1978 zijn de parameters van de 7063 en de 70630 volledig identiek. In het boek uit 1981 zijn ze verschillend.

[Henkjan]

..... Philips Loudspeaker databoek uit 1798 in PDF. ....

hadden ze toen al PDF?

[Westerwolder]

Kan iemand mij vertellen in hoeverre het toepassen van de Monacor SP-205/8 in deze kast zinvol is? Heb namelijk nog een setje liggen...
Geef me een tekening van kasten en ik bouw ze maar van berekeningen heb ik echt 0 verstand.

[timpert]

..... Philips Loudspeaker databoek uit 1798 in PDF. ....

hadden ze toen al PDF?

Deze man en zijn laptop leefden ongeveer 500 voor Christus, dus het zou zomaar kunnen

[timpert]

Kan iemand mij vertellen in hoeverre het toepassen van de Monacor SP-205/8 in deze kast zinvol is? Heb namelijk nog een setje liggen...
Geef me een tekening van kasten en ik bouw ze maar van berekeningen heb ik echt 0 verstand.

Met een resonantiefrequentie van 100 Hz en een Qts van 2,7 lijkt me een open kist als deze meer geschikt: https://www.hifitest.de/test/selbstbaup ... k-269-8754

[Henkjan]

Ik heb hier het hele Philips Loudspeaker databoek uit 1978 in PDF. Alleen is dat 18Mb en daarmee te groot om hier direct te uploaden. Misschien valt dat te regelen? ...

voila

[timpert]

De AD70630 lijkt de ronde versie te zijn van de AD7063. Afgezien van de buitenrand van de korf zijn de overige data identiek (databoek 1978). De AD70631 lijkt dezelfde korf en aandrijving te hebben als de AD70630, maar een andere conus (databoek 1986). De databoeken kan je hier vinden:

http://www.verheijde.net/library/philip ... akers.html

Voor zover ik uit de data kan opmaken is de respons van de AD70631 anders (loopt verder door in het hoog, dus een verbetering) maar is het ding verder uitwisselbaar met de AD7063(0).

Op de hierboven gelinkte pagina vind je ze van '69, '78, '81, '85 en '86

[Pjotr]

Klopt. Het exemplaar wat ik hier heb is hetzelfde als daar staat. Kan best dat ik het daar ooit eens gedownload heb. Neemt niet weg dat het in de ZBA bieb niet misstaat.

[Marp]

Met boekjes is rekening gehouden, dus dat zou moeten lukken. Probeer maar even.

[Pjotr]

Met boekjes is rekening gehouden, dus dat zou moeten lukken. Probeer maar even.

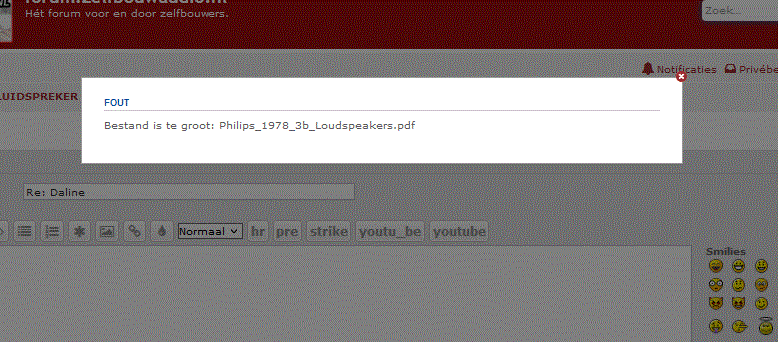

Heb ik geprobeerd. Ik wilde het al eerder eens uploaden maar kreeg de mededeling dat het bestand te groot was.

[timpert]

Ik heb net even een snelle impedantiemeting gedaan aan mijn Flips drivers, dit kwam er uit:

Driver 1: Fs = 61,5 Hz; Rdc = 6,98 Ohm; Qt = 0,74; Qe = 1,11; Qm = 2,25
Driver 2: Fs = 57,6 Hz; Rdc = 6,95 Ohm, Qt = 0,72; Qe = 1,10; Qm = 2,07
Fabriek: Fs = 60 Hz, Rdc = 7 Ohm

Dit is met de drivers koud uit de verpakking, niet ingespeeld. Voor drivers die ergens tussen de 30 en 40 jaar op de plank hebben gelegen vind ik dit helemaal niet slecht! Ze staan nu rustig op 20 Hz los te bibberen en daarna meet ik ze nog een keer.

[MickRS]

Mooi. Zeker niet verkeerd. Nieuwsgierig naar de resultaten na wat inspelen...

[timpert]

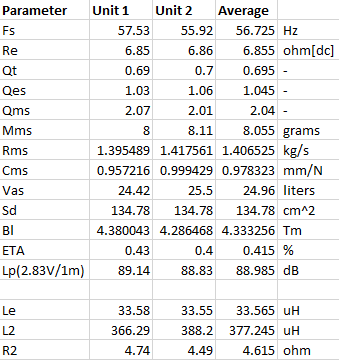

En hier zijn dan de T/S parameters van de AD70631/M8 na 1,5 uur inspelen gevolgd door 30 minuten rust. Meting gedaan met 1 V op de opstelling, 9,81 Ohm meetweerstand:


Wat me opvalt is hoe dicht de beide units bij elkaar liggen. Dat is, zeker gezien de leeftijd van de units, erg netjes! Qts is lager dan ik had verwacht.

Nu gaan ze op de plank en blijven ze daar totdat mijn huidige project is afgerond.

[MickRS]

Dank hiervoor. Ik verwacht op termijn nog een wat lagere qts. Er is niet veel te vinden, maar de metingen die ik kon vinden zaten tussen de 0.5 en 0.6. Verklaart ook waarom deze driver het goed doet in de Daline...

[timpert]

Ik denk niet dat er nog veel beweging in de parameters zit. Misschien gaat de resonantie nog met een paar Hz omlaag en daarmee evenredig de Q, maar meer ook niet. Waar heb jij nog meer metingen gevonden?
