Hoogspannings voeding

[peterl]

Lijkt me stug dat daar 500 volt doorheen slaat. Hoe zou je het anders willen doen?
Koelblok geïsoleerd opstellen.

[V4lve Lover]

Ik zal maar even de evangelie van de L2 mosfet erbij pakken.

Je hebt een koelprofiel van 1.2K/W dat betekend dat bij 50W verlies het profiel rond de 80C wordt. ik geloof dat er dan rond de 18W per een van de drie fets verstookt wordt. Dan zijn je fets rond de 90-100 graden en dan lopen de afgebeelde fets bijna zeker tegen thermische instabiliteit aan.

Die L2 fets daarentegen zijn speciaal gemaakt om heet te worden en toch nog flink te kunnen stoken. Kosten ook vier keer zoveel, maar kunnen vier keer het (DC) vermogen aan.

Hier de uitleg over het hoe en wat. https://www.ixyspower.com/images/tech-p ... s_2007.pdf

[OpaBert]

Dat heb ik me ook wel eens afgevraagd Die plastic ringetjes voor een normale to220 is meen ik 125 volt
En ik heb de mosfets met een stukje aluminium hoekprofiel en 2 boutjes op het uiteinde en daar onder zit de Mosfet geklemd
Dus geen boutje door het mica Ik heb gezien in Monitoren dat er siliconen matje onder zat als isolatiemateriaal
Dat heb ik ook gebruikt Dus geen gaatje er in voor het boutje Douwe

[douwebakker]

Ik gebruik geen plastic ringetje . Alleen een mica platje, maar wel een boutje M3. Florick adviseert deze IXTK22N100L Mosfet's maar jij hebt toch een ander type gebruikt? In de ktv's zag je toch ook dat er een mica plaatje voor de lijneindtransistor werd gebruikt? Volgens mij ging de spanning daarover nog hoger. Vergelijkbaar met de monitoren waar je op doelt.

[OpaBert]

Ik gebruik geen plastic ringetje . Alleen een mica platje, maar wel een boutje M3. Florick adviseert deze IXTK22N100L Mosfet's maar jij hebt toch een ander type gebruikt? In de ktv's zag je toch ook dat er een mica plaatje voor de lijneindtransistor werd gebruikt? Volgens mij ging de spanning daarover nog hoger. Vergelijkbaar met de monitoren waar je op doelt.

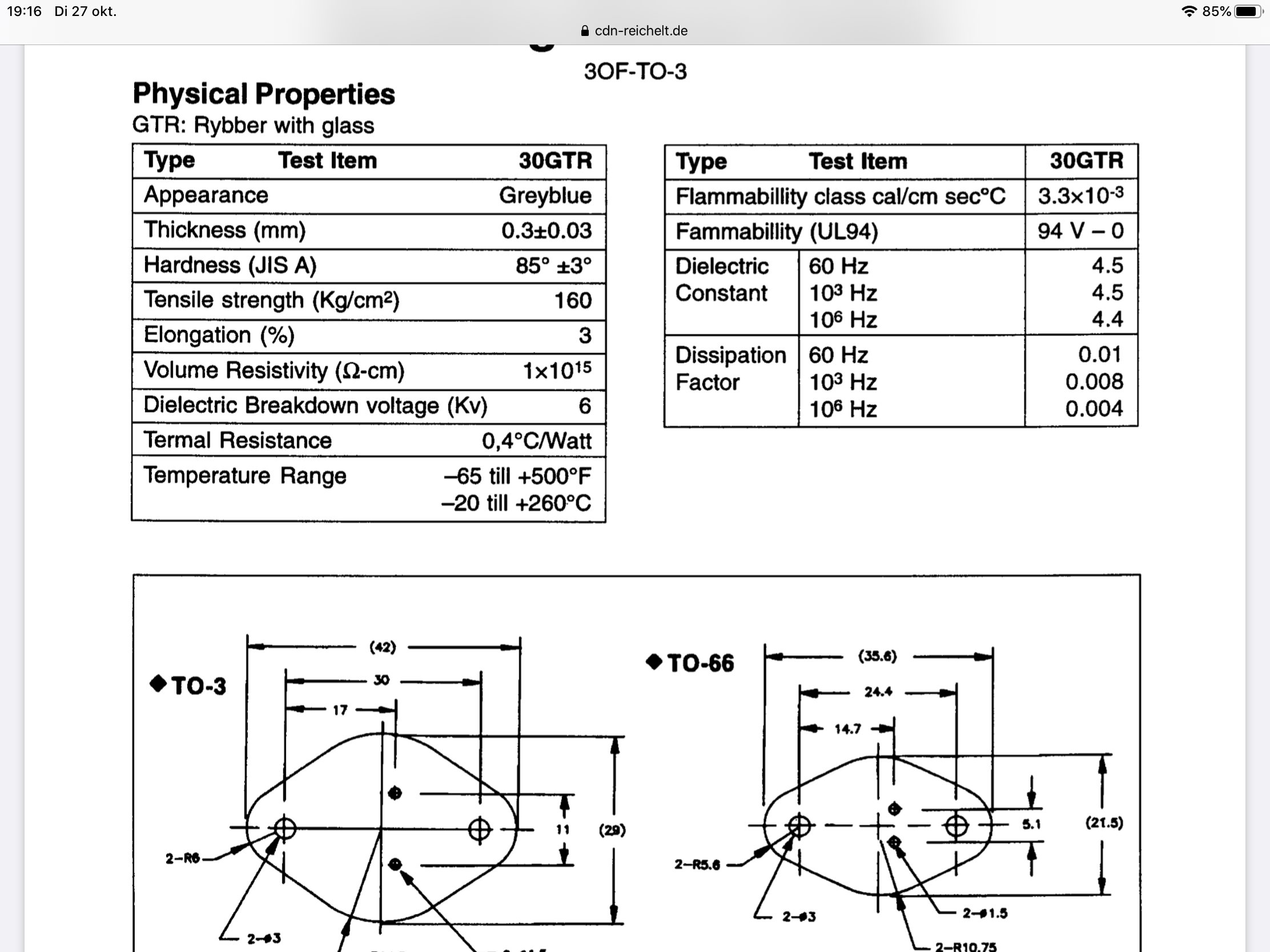

Hier data van de siliconen mat die gebruikt heb
6 kv

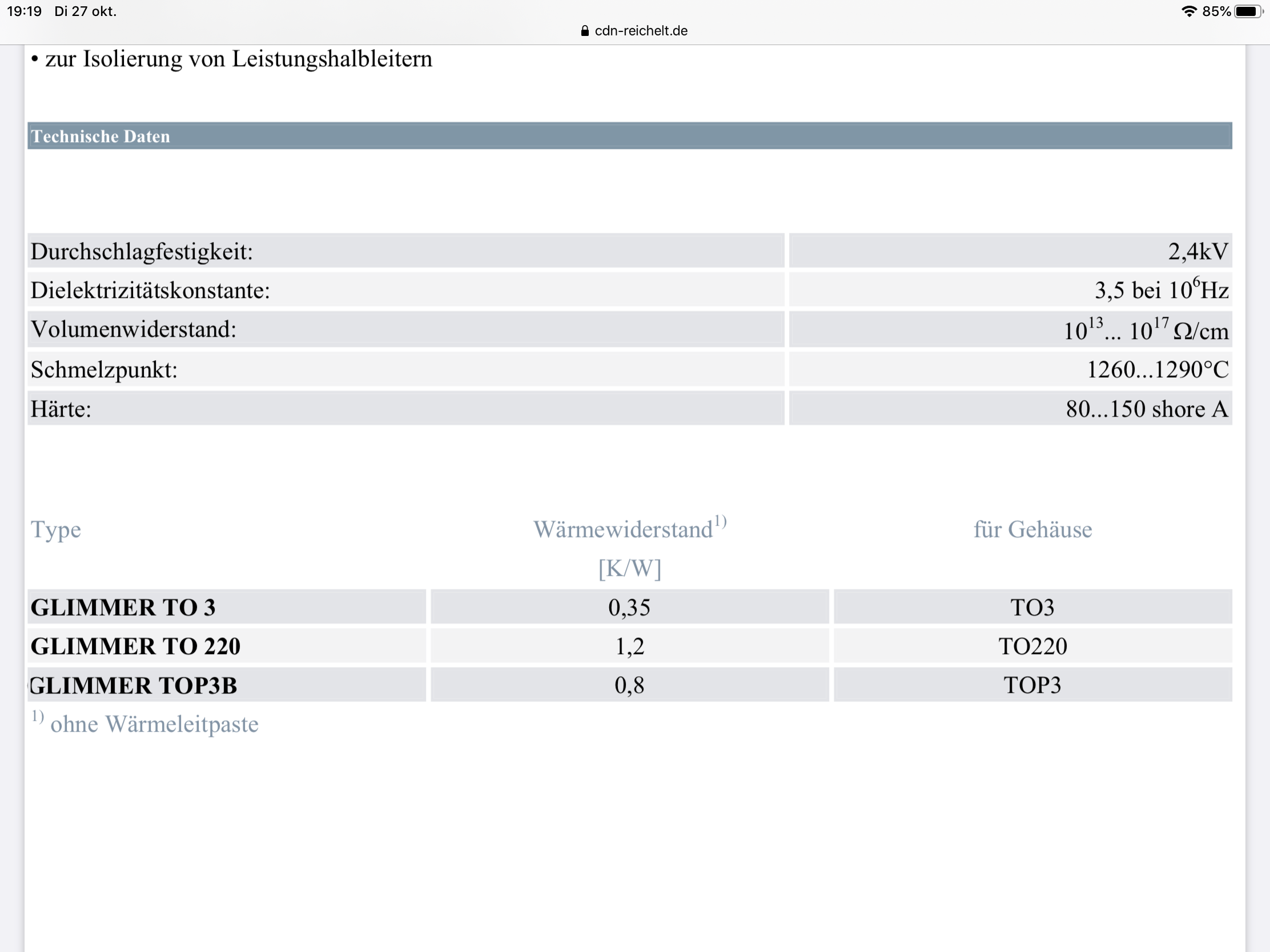

De mica plaatjes ook goed

Dus ook goed genoeg Douwe

[Gerrittube]

Ik gebruik mica met dik 600 Volt in een MOSFET stabilisator @ 500 mA. Geen enkel probleem!

Groeten, Gerrit
